直锥组合式轴系耦合连接结构装配

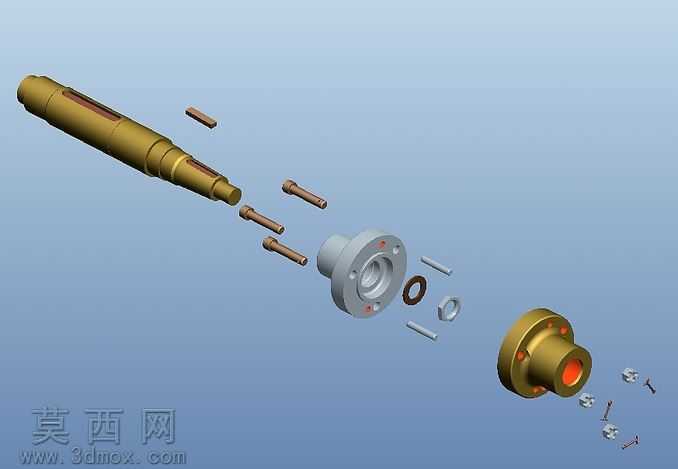

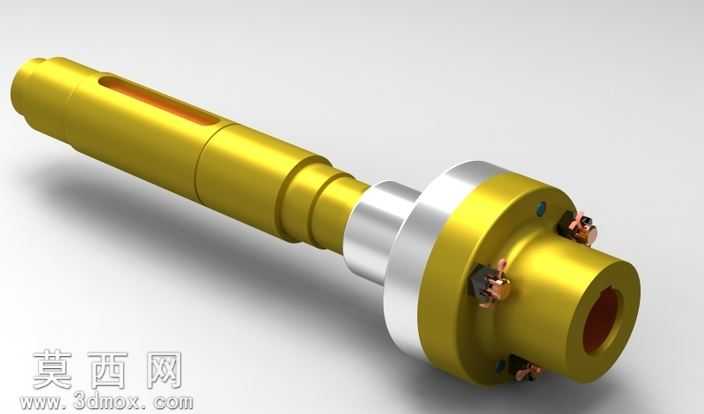

本作品为轴系耦合连接结构的三维装配模型，采用Pro/Engineer Wildfire5.0完成全参数化建模与爆炸视图渲染，完整还原直耦合与轴上圆锥耦合的组合连接形态。建模阶段遵循机械设计的公差配合规范，对阶梯传动轴、带安装孔的法兰连接座、铜质端接套、紧固螺栓、定位销、密封垫圈、锁紧螺母等全部零件进行独立参数化绘制，每个零件的特征树逻辑清晰，轴段的直径渐变、键槽开设位置、法兰盘的螺栓孔分布、紧固件的螺纹牙型均按照通用机械传动件的标准尺寸构建，可直接用于装配干涉检查与结构原理演示。材质渲染阶段针对不同零件的工况属性分配对应材质效果：传动轴与端接套赋予黄铜金属材质，模拟耐磨铜合金轴件的表面金属光泽与细微加工纹理；法兰座赋予灰铸铁哑光金属材质，体现铸造结构件的厚重质感；紧固螺栓与定位销赋予碳钢镀锌材质，呈现标准紧固件的亮面金属效果；密封垫圈赋予丁腈橡胶深褐色哑光材质，锁紧螺母赋予镀锌钢材质，各零件材质区分度高，在爆炸视图中可清晰识别每个独立构件的形态与装配位置。结构设计上采用直连耦合加圆锥面定心的组合方案，阶梯传动轴通过圆锥面与法兰座实现高精度定心配合，周向通过平键传递扭矩，轴向通过均布的紧固螺栓实现法兰与端接套的锁紧固定，配套的定位销用于装配时的位置校准，密封垫圈用于结合面的静密封，锁紧螺母用于轴端零件的轴向防松，整套结构可实现两根轴段之间的可靠动力传递，同时具备良好的对中精度与装拆便利性。爆炸视图的排布遵循实际装配的顺序逻辑，将各零件沿装配轴向依次错开排布，清晰展示每个零件的装配方向与配合关系，可直接用于机械原理教学、装配工艺演示、零部件选型参考等场景，模型的所有配合关系均按照实际装配约束添加，切换至装配状态即可查看完整的耦合连接总成形态。
