带储能单元的太阳能拖挂助力车结构设计

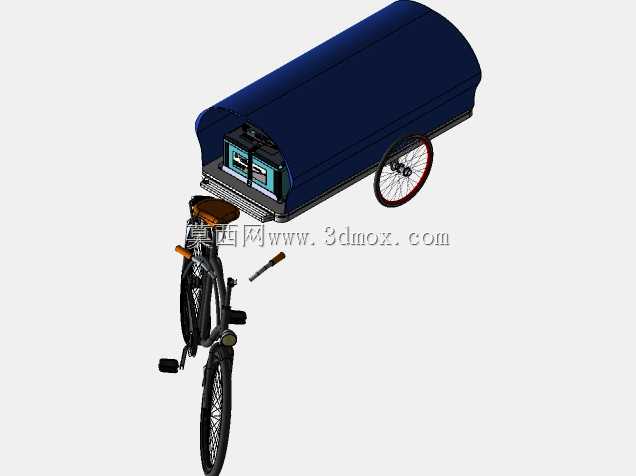

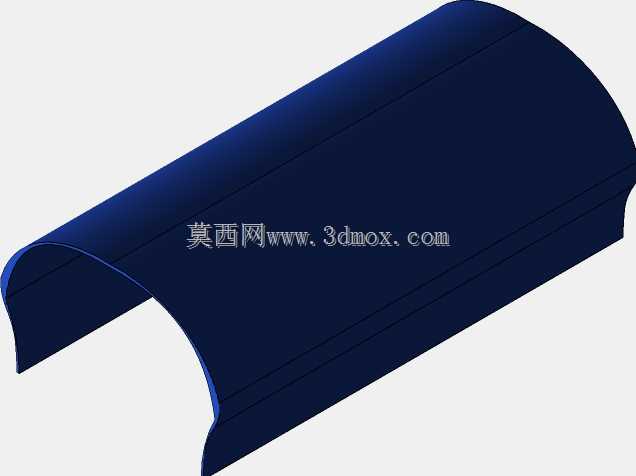

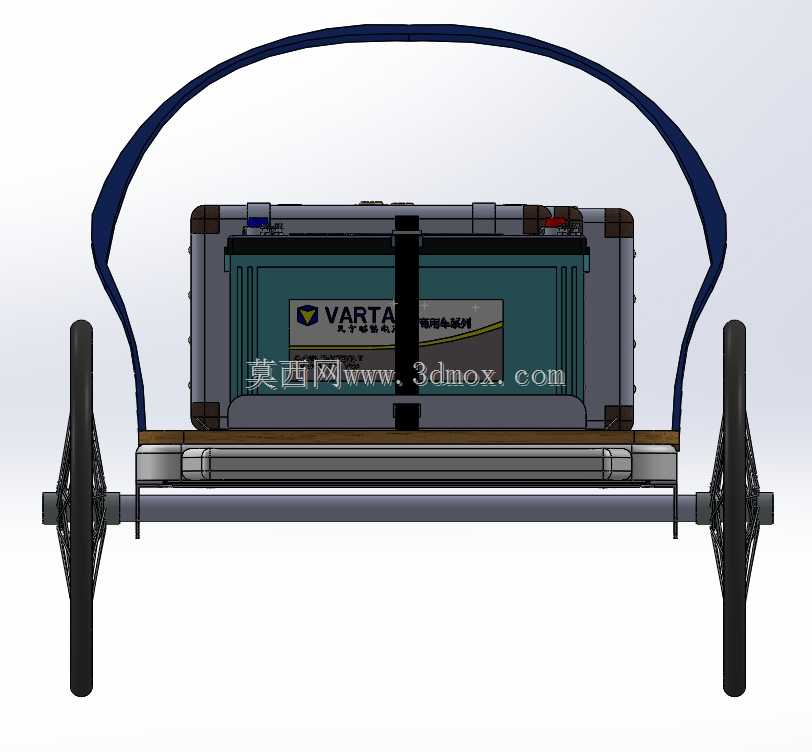

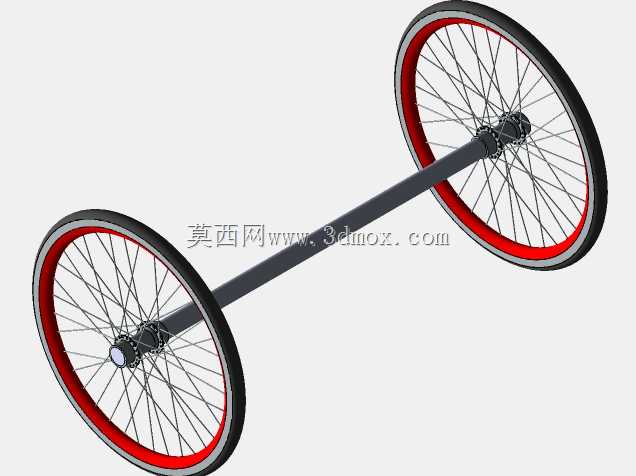

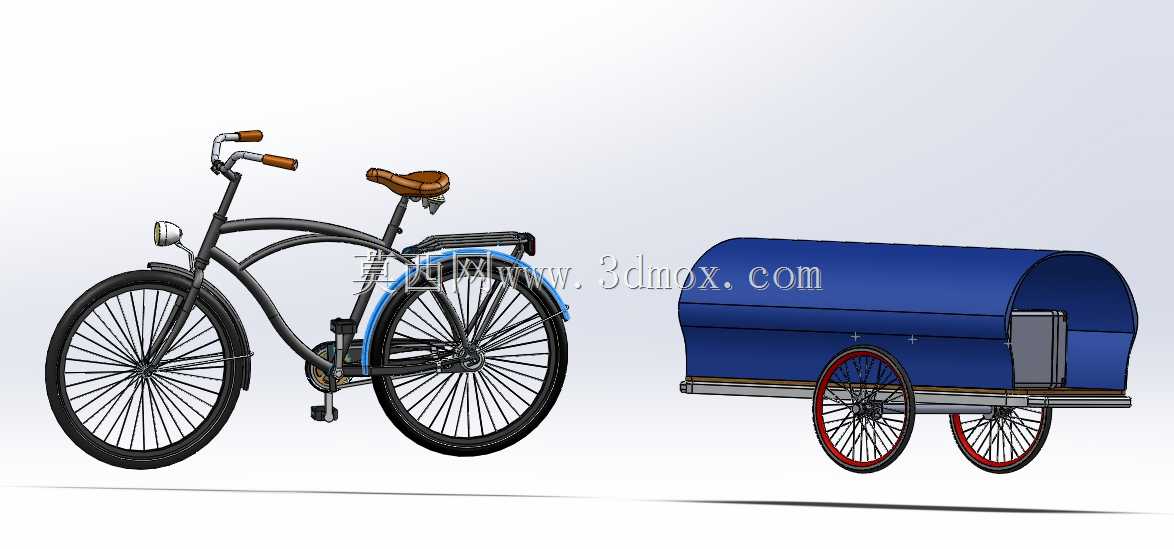

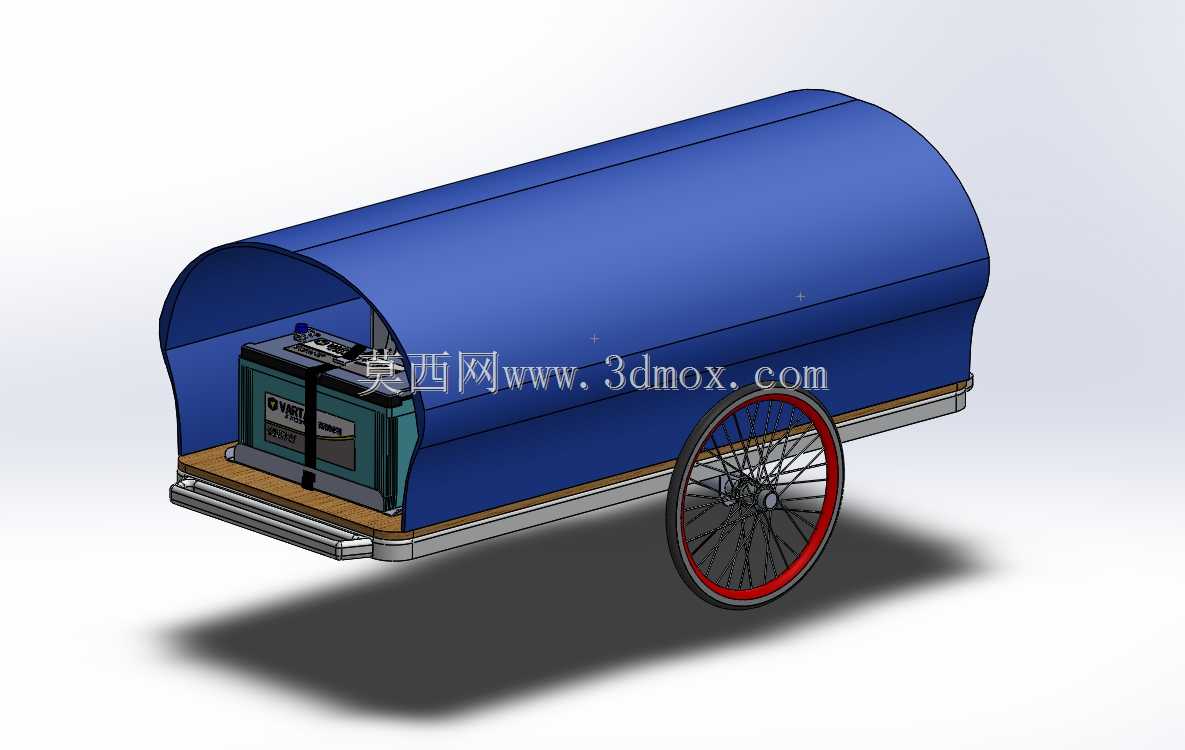

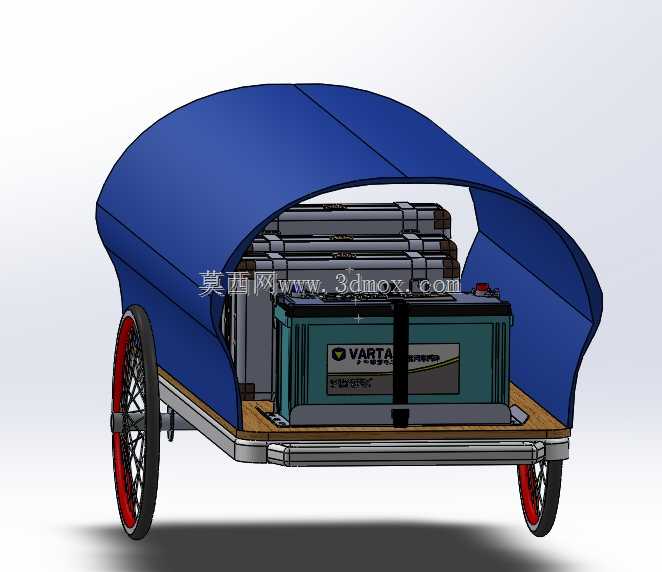

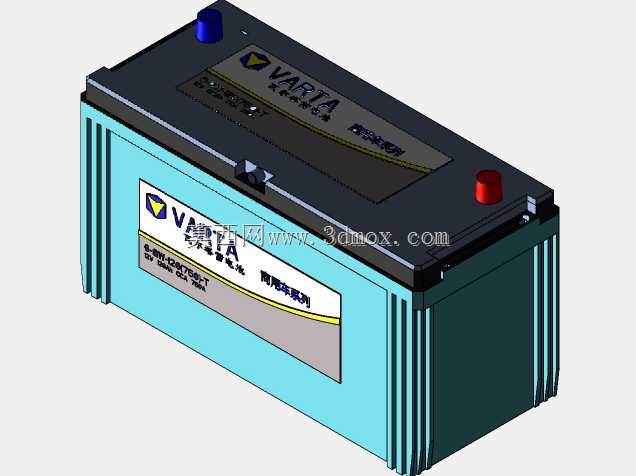

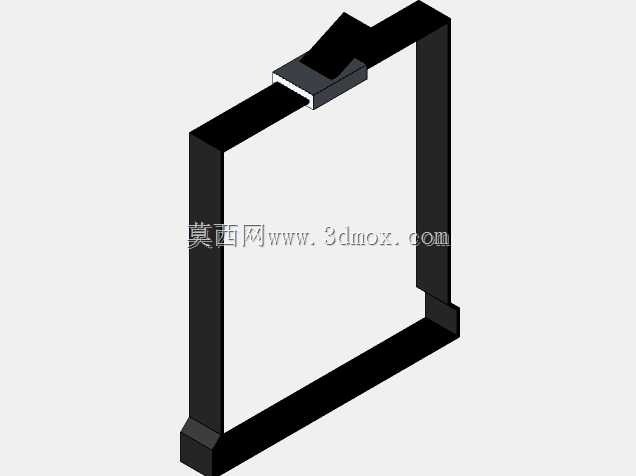

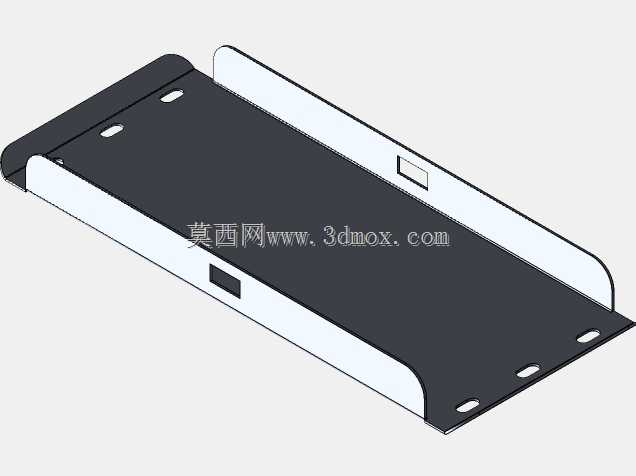

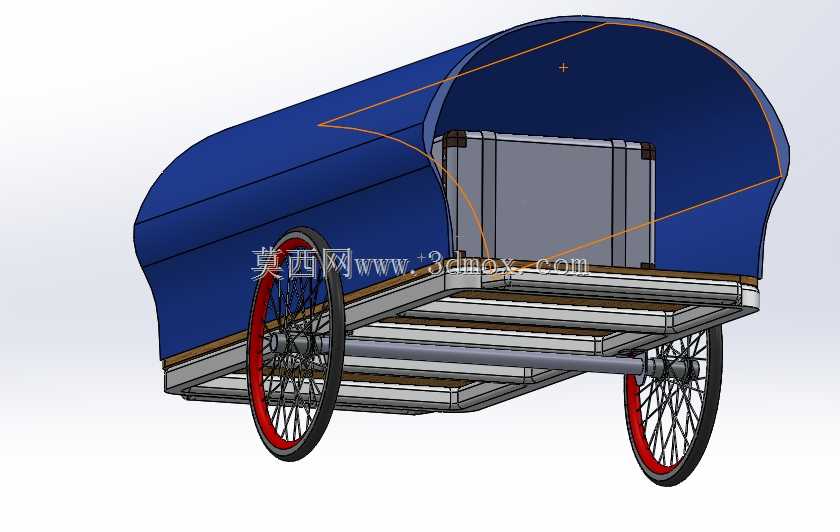

这款拖挂式助力单元主要适配常规两轮自行车使用，可挂载于自行车后座位置，作为长途骑行、户外山地穿越时的辅助动力与载物载体使用，在长距离公路骑行、郊野山地出行场景中，能够有效降低骑行者的体力消耗，同时拓展载物空间。整体结构采用单轴两轮布局，轮组选用与常规自行车轮径匹配的辐条轮，轮缘带有红色装饰标识，轮组通过轮轴直接固定在拖挂底盘两侧，底盘主体采用金属型材焊接成型，承载面铺设木质衬板，可直接放置储能电池组与随行物品，底盘边缘设置金属包边提升结构抗磕碰能力。上部的蓝色弧形篷罩采用分段式曲面设计，既可以为内置的储能单元遮挡日晒雨淋，也能降低拖挂单元行进过程中的风阻，篷罩前端做收窄处理，避免挂载后影响骑行者的转向操作。内置的储能单元采用阀控式铅酸蓄电池组，多组电池沿拖挂长度方向排布，通过绑带固定在底盘承载面上，电池组预留接线端口，可外接太阳能光伏板实现行进间补能，也可直接为自行车助力电机供电，满足长距离骑行的动力补充需求。设计过程中优先考虑结构的简易性与实用性，未做复杂的流体阻力仿真与材料力学性能优化，整体结构件多采用标准型材与通用自行车配件，降低加工制作的门槛，方便骑行爱好者自行改装制作。安装边界方面，拖挂单元整体宽度控制在常规自行车车把宽度范围内，不会增加通行时的宽度限制，整体长度控制在1.2米以内，挂载后不会影响自行车的转弯半径，底盘离地间隙与常规自行车底盘离地间隙保持一致，可适应普通公路、非铺装山地路面的通行需求，轮组的承重设计满足单人骑行时附加储能单元与随身行李的总承重要求，拖挂连接部位采用通用的自行车后座连接接口，无需对原车做大幅改装即可完成挂载。篷罩与底盘之间采用卡扣式连接，需要取放电池或装载大件物品时可快速拆卸篷罩，底盘尾部预留拓展安装位，可加装警示灯、反光标识等安全配件，提升公路骑行时的辨识度，整体结构没有复杂的传动部件，日常维护仅需检查轮组轴承润滑情况与电池接线牢固度即可，适配普通骑行爱好者的日常使用与维护能力。
