汽车钢制轮辋轮毂结构三维造型

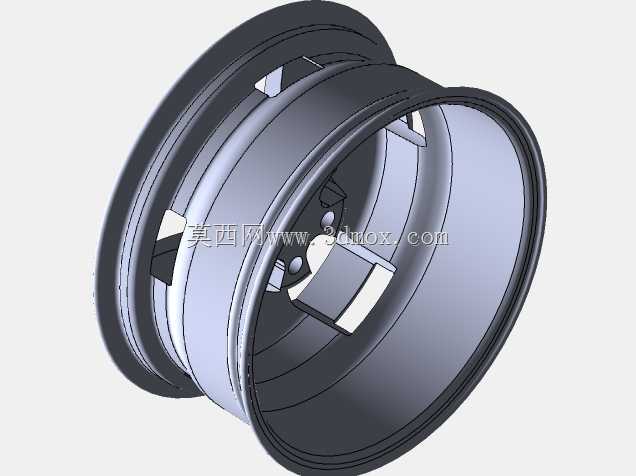

　　轮辋作为连接轮胎与车轴的关键承载件，其结构合理性直接影响整车行驶安全、轮胎寿命与装配维护效率。该模型围绕钢制轮辋的典型深槽结构展开，完整呈现了轮缘、胎圈座、轮辐安装面及中心定位孔之间的几何关系，可用于底盘行走系统的结构校核、轮胎匹配分析以及教学演示。

　　从实际装车场景看，这类轮辋广泛用于乘用车、轻型商用车及部分低速车辆。设计时首先要保证胎圈座具有足够的轴向宽度和合适的锥度，使轮胎充气后胎圈能够均匀压紧，避免高速行驶时出现滑移或漏气。模型中轮缘采用连续翻边成型，既形成轮胎侧向限位，又提高边缘抗冲击能力；在经过坑洼路面或路肩冲击时，轮缘区域是最容易发生塑性变形的部位，因此圆角过渡和壁厚分布需要重点控制。

　　深槽区的设置主要服务于轮胎拆装。胎圈需要越过轮缘进入胎圈座，槽底提供必要的退让空间；若槽深不足，装胎时胎圈难以就位，拆胎时也容易划伤胎唇。模型对槽底宽度、侧壁斜度以及与胎圈座的过渡圆弧均有体现，这些尺寸共同决定拆装便利性和轮胎支撑刚度。轮辐与轮辋筒体的连接区域承受弯曲、扭转和径向冲击的复合载荷，模型中可见辐板与筒壁形成封闭传力路径，有利于把地面反力分散到轮毂安装面。

　　中心孔用于与轴头或轮毂凸缘对中，螺栓孔分布圆则决定车轮固定方式。建模时应保证中心孔轴线与轮辋旋转轴线重合，螺栓孔位置度满足装配要求，否则会引起整车抖动、制动盘偏磨或轮胎异常磨损。模型中的通风缺口不仅用于减轻质量，也为制动盘散热提供气流通道；缺口形状、数量和布置会影响辐板刚度，在冲击载荷下可能成为应力集中起始区，因此边缘需要保留平滑过渡。

　　外形尺寸方面，轮辋直径、胎圈座宽度和轮缘高度必须与轮胎规格严格对应。安装边界上，需要重点核对轮辋偏距、螺栓孔分布圆、中心孔直径以及制动系统包络空间。偏距决定轮距和车轮与悬架、翼子板的相对位置；若偏距选择不当，轮胎可能与减振器、转向节或车身覆盖件发生干涉。模型可直接用于剖切检查轮胎内侧与转向拉杆、制动卡钳之间的最小间隙，也可在装配状态下分析极限转向和满载跳动时的运动空间。

　　从建模思路看，该结构适合采用旋转特征生成轮辋主体轮廓，再通过拉伸、切除和阵列完成辐板窗口、螺栓孔及局部加强结构。轮辋属于薄壁回转件，壁厚变化不宜突变，焊缝或连接区域应避免尖角，以降低疲劳风险。若后续用于有限元分析，可在胎圈座施加轮胎气压和径向载荷，在螺栓孔位置约束安装面，重点考察轮辐窗口、槽底过渡区和轮缘根部的应力分布。

　　在轮胎匹配上，轮辋宽度过窄会使轮胎胎侧过度内收，影响接地面积和散热；过宽则会增加胎圈装配应力，并可能导致胎侧早期损坏。模型能够帮助设计人员直观判断标准胎圈在充气状态下的贴合位置，确认气门嘴伸出空间以及平衡块安装区域。对于维修和装配岗位，该三维造型也可用于说明轮胎拆装方向、轮辋清洁重点以及胎圈损伤的常见来源。

　　整体而言，该轮辋模型不是单纯的外观曲面，而是把承载、对中、散热、拆装和干涉校核等工程需求集中在一个回转薄壁结构中。通过它可以清晰看到车轮从轮胎接口到车轴接口的传力路径，也能为轮辐轻量化、制动散热优化和不同轮胎规格适配提供可靠的几何基础。
