道路隔离混凝土路障结构设计

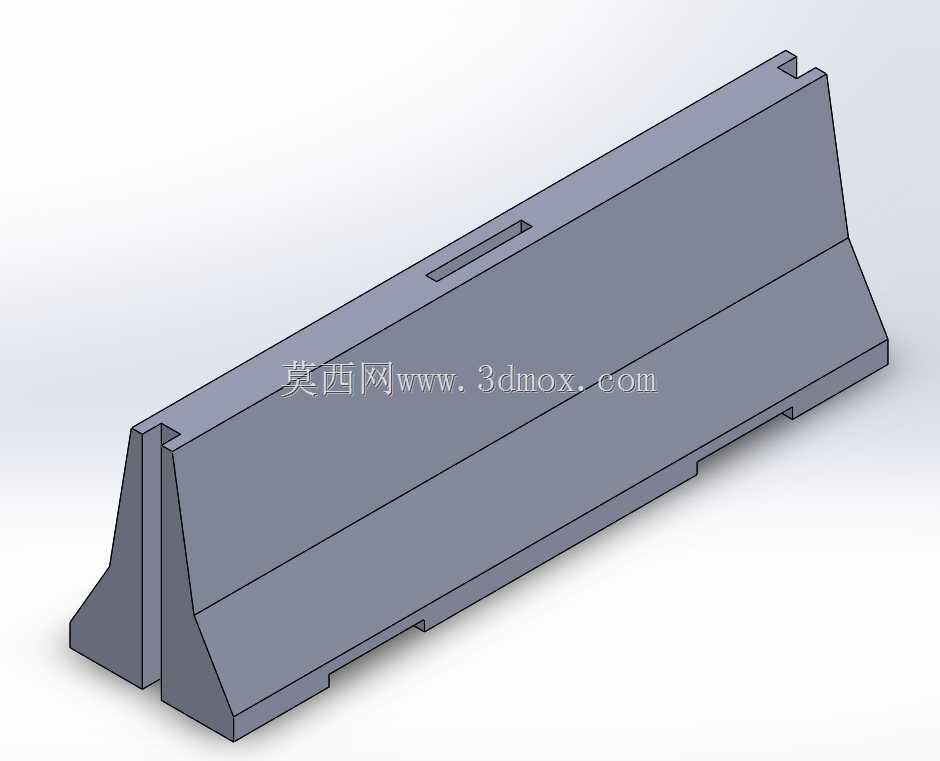

　　这款混凝土隔离路障的三维结构，围绕道路临时管控与永久隔离场景展开，整体采用梯形截面的长条式构型，主体为钢筋混凝土预制构件的实体表达。从实际道路使用来看，这类构件常布设于施工路段导流带、校区出入口边界、广场人车分流区域以及临时活动的通道分隔处，依靠自身混凝土配重实现无锚固定位，既能够阻挡车辆违规越线，也可对行人通行路径形成明确引导。

　　结构设计上，两侧坡面采用对称收窄形式，底部宽度大于顶部，重心落在支撑面中心区域，车辆发生低速剐蹭或轻微碰撞时，坡面可将水平冲击力部分分解为向下的压载分力，避免构件整体倾覆。顶面预留的长条形凹槽并非装饰结构，其作用是配合吊装转运，预制厂脱模后可通过专用吊具卡入凹槽完成起吊，现场短距离挪移时也可借助叉车从底部预留的缺口插入，无需额外焊接吊耳，减少后期外露金属件锈蚀带来的维护问题。

　　端部采用阶梯式企口造型，相邻路障拼接时可互相嵌合，多件连续布设后不会因车辆剐蹭出现单节横向错位，整条隔离带的直线度更容易保持。底部两侧的缺口同时兼顾排水与搬运需求，路侧积水可从缺口处流通，不会在构件底部形成淤积；叉车作业时货叉可直接伸入，无需额外垫高。

　　从建模逻辑来看，整体以拉伸特征为主体，先绘制底部梯形截面轮廓，沿长度方向拉伸得到主体毛坯，再对顶部吊装槽、端部企口、底部搬运缺口进行切除特征处理，所有转角处均保留混凝土预制件所需的铸造圆角，避免尖角位置在脱模或运输过程中出现崩边。坡面与顶面、底面的交接处采用小圆弧过渡，既符合混凝土构件的脱模斜度要求，也能减少应力集中，降低车辆碰撞时的接触面破损概率。

　　尺寸边界方面，构件长度方向占据主要布设空间，截面高度满足驾驶员视线可识别的最低要求，同时不会完全遮挡对向车道视野；底部支撑宽度经过配重核算，在常规城市道路路面摩擦系数下，可抵御常见车辆低速抵靠时的水平推力。单件重量控制在普通叉车额定载重范围内，无需大型起重设备即可完成现场布设，转场时可直接装车转运，重复利用率较高。

　　实际选型过程中，结构工程师需要重点核对布设区域的路面承载力，混凝土路障的自重完全由接触面承担，若铺设在临时铺装或软基路面，需提前评估局部沉降风险。连续布设时企口的配合间隙要预留热胀冷缩余量，夏季高温时混凝土构件膨胀不会互相挤压造成端部开裂，冬季低温时也不会因间隙过大出现明显断差。针对夜间使用场景，顶面或坡面可后续粘贴反光标识，模型中保留的平整表面为后期标识安装提供了贴合基准，无需额外打磨找平。

　　这类隔离构件的结构看似简单，但每一处几何特征都对应着生产、转运、安装、使用全流程的实际需求，建模过程中需要平衡预制工艺可行性与现场使用可靠性，避免仅追求外观造型而忽略脱模斜度、吊装受力、拼接定位等工程细节。
