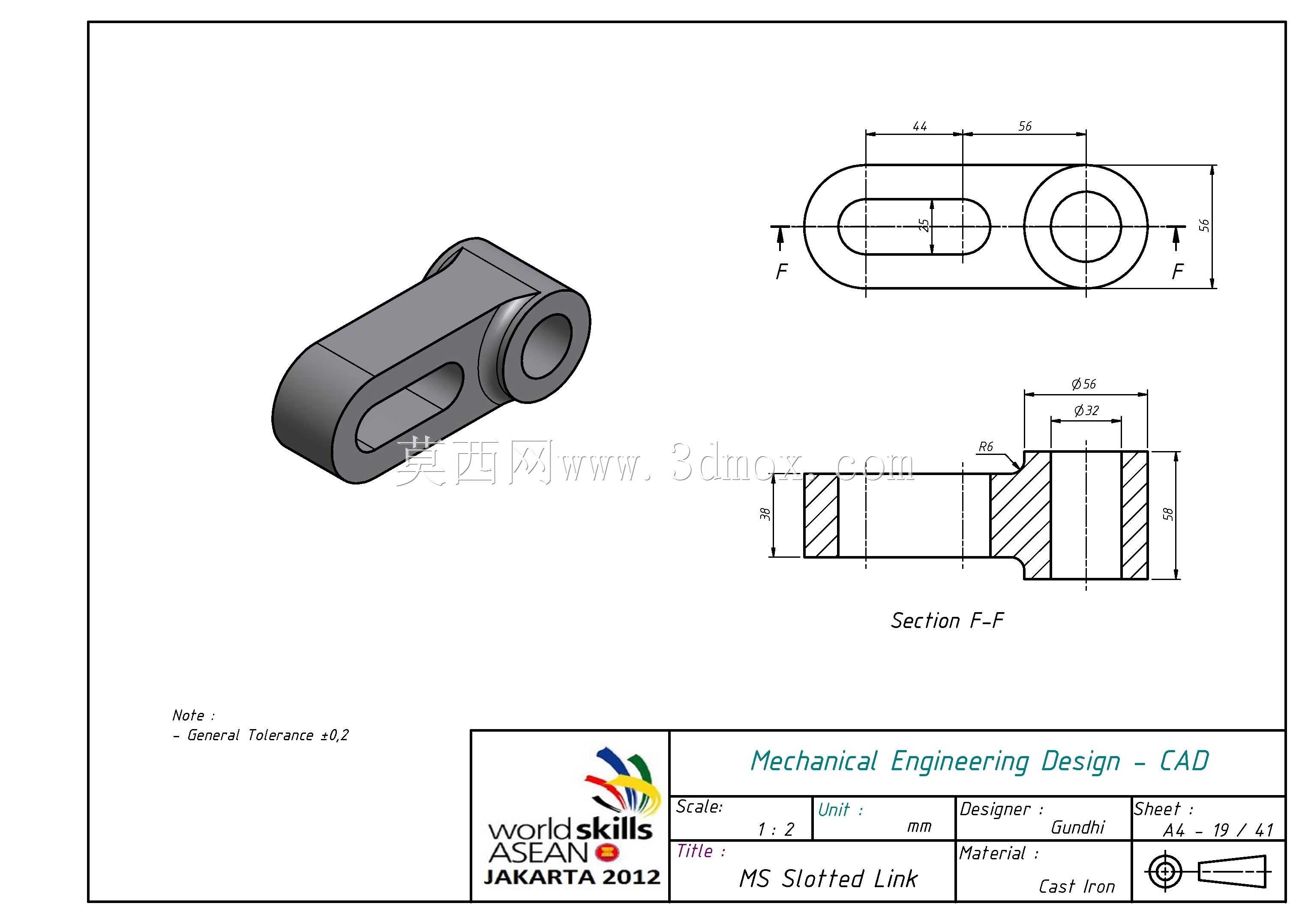

雅加达技能竞赛用间隙链路结构件

这款间隙链路构件属于传动系统里的间隙补偿铰接组件，在输送线张紧调节段、工装夹具快换连接位、轻型吊装索具的活动铰接段都能见到它的身影，核心作用是在两个铰接点位之间预留可控的滑动间隙，补偿装配累计误差，同时抵消传动过程中产生的轴向窜动与角度偏移，避免刚性连接带来的应力集中问题。从结构设计逻辑来看，构件两端采用同轴通孔设计，孔壁预留了衬套安装余量，可根据实际载荷需求选配铜基自润滑衬套或者滚针轴承，降低铰接转动时的摩擦损耗；中间段的长条形通槽是核心功能区，槽宽与配套销轴的直径保持0.2-0.5mm的间隙配合，槽的长度方向预留了12-18mm的滑动行程，能够满足链路在张紧、松弛状态切换时的位置补偿需求。外形上整体采用长圆形过渡结构，两端圆柱段的外圆做了R3的圆角倒钝处理，既避免装配时刮伤操作人员，也能减少构件在运动过程中与周边护板、机架的剐蹭概率。安装边界方面，两端铰接孔的中心距是核心安装尺寸，设计时需要保证两端孔的同轴度公差控制在0.02mm以内，否则会出现铰接转动卡滞、滑动面偏磨的问题；中间通槽的两侧壁厚保持均匀，壁厚差不超过0.1mm，避免受力时出现应力不均导致的变形。实际应用中，这类构件常搭配圆柱销轴、开口挡圈使用，装配时需要在通槽滑动面涂抹少量锂基润滑脂，减少滑动摩擦带来的磨损；如果应用在有腐蚀风险的工况下，还可以对构件表面做发黑或者镀锌处理，提升防锈能力。设计建模过程中，需要重点关注两端孔与中间通槽的位置度关系，通槽的两端半圆要与两侧直边相切顺滑，避免出现加工应力集中点；同时要核算构件在额定拉力下的形变余量，保证在最大载荷下中间槽的形变量不超过0.05mm，防止滑动销轴出现卡滞。这类间隙链路构件相比普通刚性链节，最大的优势就是自带位置补偿能力，不需要额外加装张紧结构就能适配小范围的安装误差，在轻型自动化输送线、小型工装夹具的活动连接位应用十分广泛，能够有效降低装配调试的难度，减少后期维护的频次。
