立式工业储液罐体结构设计

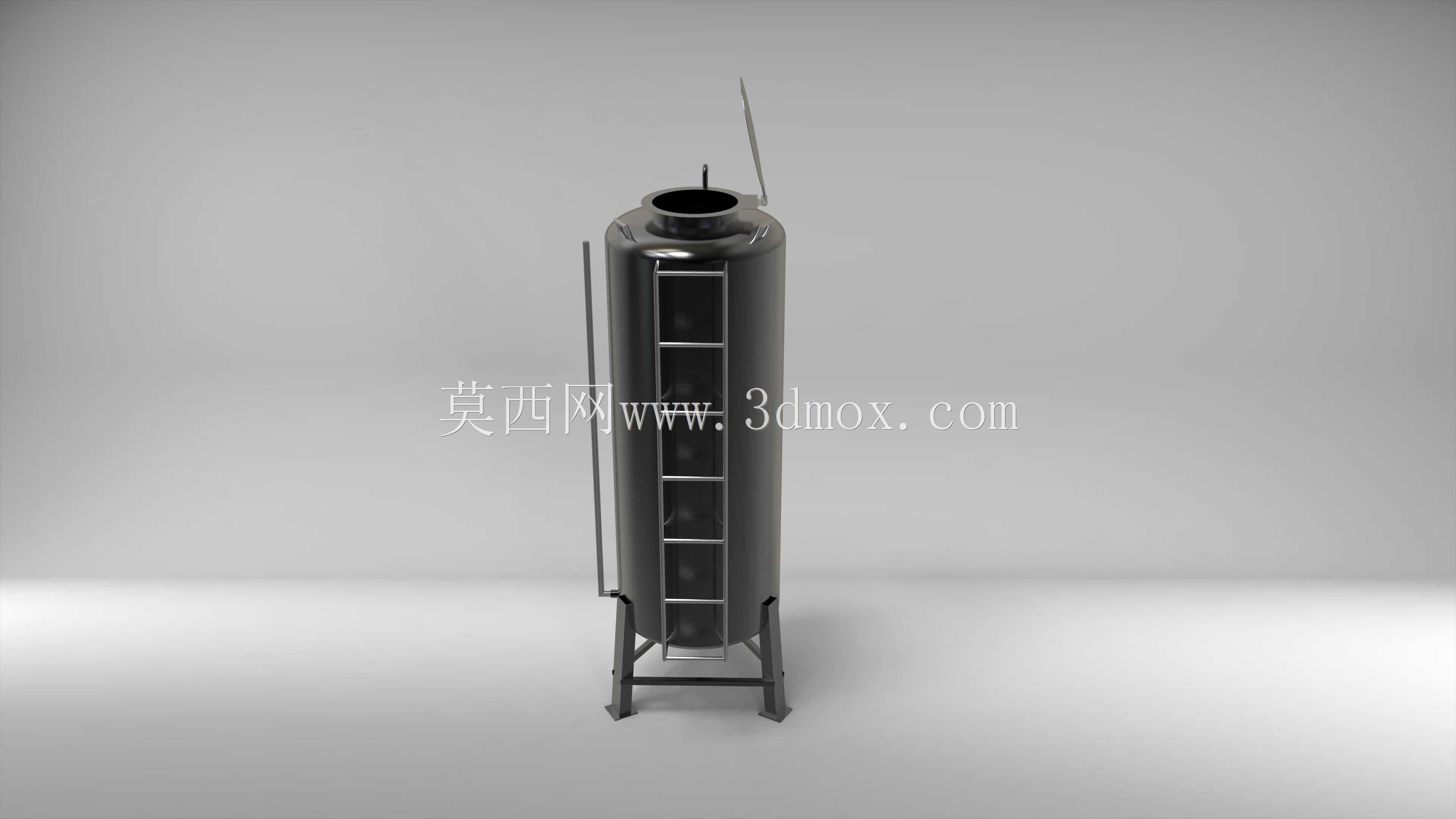

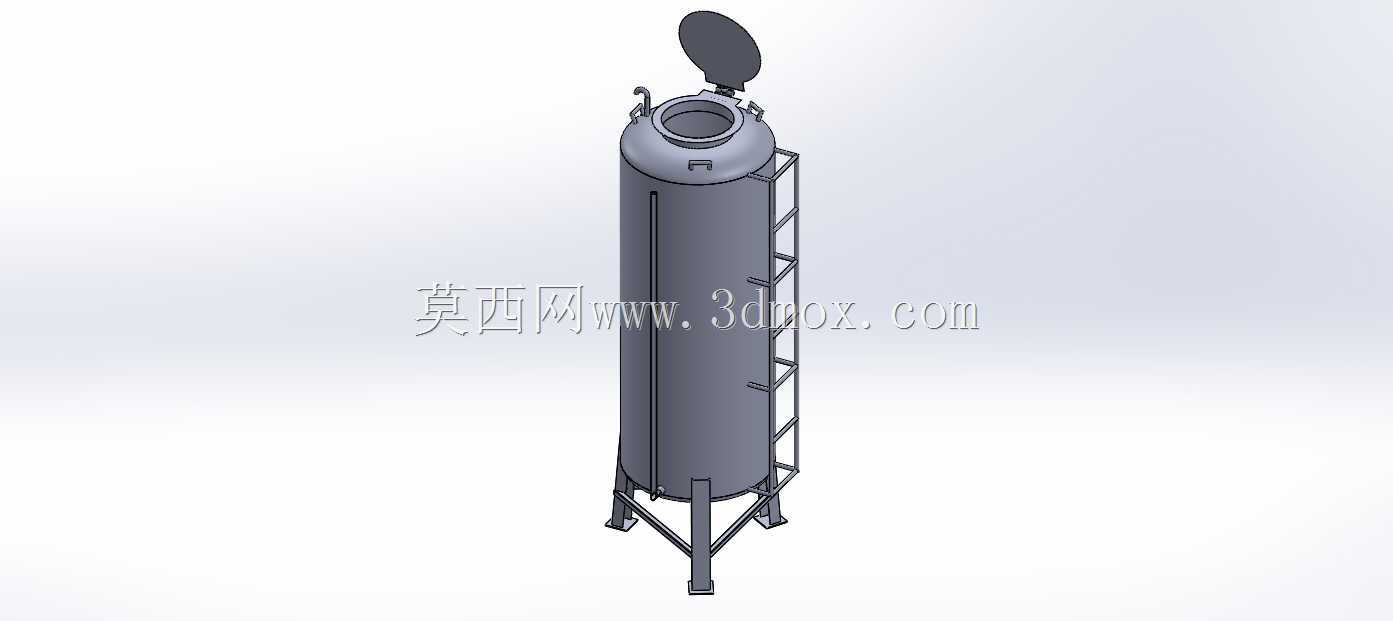

这款立式储液设备主要面向中小型流体存储工况设计，常见于化工配料工段、中小型水处理场站、农用液态肥存储点以及小型加工厂的原料暂存环节，用来承装无强腐蚀性的液态生产介质，区别于大型卧式储罐的大储量定位，该款设备主打小空间场地的垂直空间利用，适合厂区可用平面面积局促、单批次储液需求在十余立方米级的场景。从结构设计逻辑来看，罐体主体采用等径直筒结构，上下端做圆弧封头过渡，相比平端盖结构能更好分散内部液体静压力带来的筒壁应力，减少长期承压使用下的焊缝疲劳风险；筒身外侧直爬梯采用等间距踏步设计，踏步做防滑折弯处理，爬梯与筒壁之间预留足够操作间隙，方便运维人员登顶完成液位检测、管口检修、顶部附件维护等作业，爬梯上下端分别与顶部封头加强圈、底部支架做刚性焊接固定，避免人员攀爬时出现结构晃动。底部支撑采用三腿式支脚结构，支脚与筒壁下封头的连接位置做了三角形加强筋补强，支脚底部预留安装地脚螺栓的通孔，安装时需要保证基础平面的水平度偏差控制在千分之二以内，避免罐体倾斜导致内部液位计读数偏差、局部支脚载荷过载的问题；支腿的设计高度充分考虑了罐体底部排液口的操作空间，方便后续对接排液管路、安装排污阀件，无需额外抬高基础就能完成底部管路的拆装维护。罐体顶部预留了进料口、排气口、液位计安装口的接口位置，侧面靠近底部的位置预留了排液口、备用取样口，所有接口的法兰端面都做了机加工平处理，保证对接管路时的密封性能；筒身外侧的液位测量部件采用旁通式安装结构，避开爬梯的操作路径，不会影响人员上下攀爬。设计过程中充分考虑了户外安装的使用场景，支腿与筒壁的连接焊缝做了连续满焊处理，减少缝隙积锈的问题，整体结构没有多余的外凸构件，降低户外使用时的风阻载荷，适合在空旷厂区、野外作业点露天安装使用。建模过程中对爬梯踏步的承重载荷、支腿的压杆稳定性、筒壁的环向应力都做了对应校核，所有钣金件的折弯半径、焊接坡口尺寸都符合常规冷作加工的工艺要求，不需要特殊定制工装就能完成下料、卷圆、焊接、装配的全流程加工，能直接对接生产环节的工艺拆解需求。
