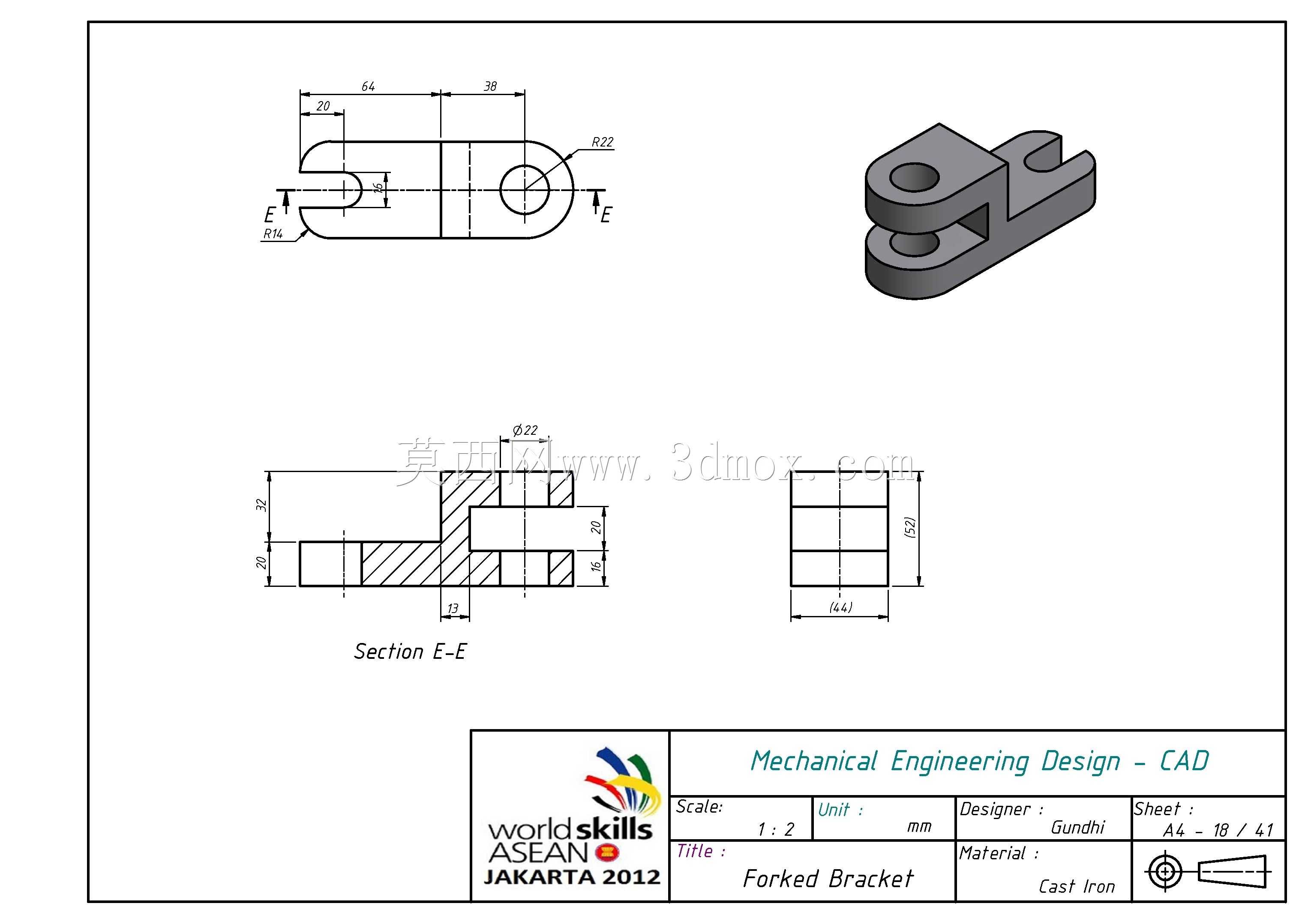

雅加达技能考核分叉连接支架结构

这类分叉支架在轻工自动化输送线、小型工装夹具的铰接点位应用十分普遍，日常设备运维中常作为连杆机构的中间连接载体，承担两端铰接副的力传递作用，避免杆件直接连接带来的应力集中问题。从结构细节来看，支架一端采用双耳片同轴通孔设计，孔壁做了等厚加强处理，双耳片的间距严格匹配配套铰接销轴的安装长度，装配时销轴贯穿双耳孔与对接杆件的端孔，可实现绕销轴轴线的定轴转动，不会出现径向窜动的问题；另一端采用单耳开槽结构，槽口宽度适配对接构件的连接端厚度，槽内的同轴通孔与双耳孔轴线保持平行，两个铰接位的中心距是核心安装尺寸，直接决定连杆机构的运动行程与传动角度。设计阶段优先考虑了受力均衡性，双耳片的厚度做了等强度匹配，单耳开槽的根部做了圆弧过渡处理，避免交变载荷下根部出现应力断裂，整体采用等壁厚的实体结构，没有多余的减重镂空，适配中等载荷的铰接传动场景。安装边界方面，支架的整体外轮廓没有突出的尖锐棱角，所有棱边都做了小尺寸倒钝处理，装配时不会与周边的杆件、护板产生运动干涉，两个铰接孔的内径公差按照基孔制间隙配合设计，既能保证销轴顺利穿装，又能控制铰接转动的间隙量，避免机构运行出现明显晃动。实际应用中，这类支架常替换小型自动化设备上的一体式连杆连接座，当设备需要调整连杆传动角度时，只需更换对应中心距的分叉支架即可，无需改动周边其他构件的安装位置，大幅降低设备改造成本。建模过程中需要重点保证两个铰接孔的同轴度、孔轴线与支架安装基准面的平行度，双耳片的对称度误差也要控制在合理范围内，否则装配后会出现销轴卡滞、转动阻力过大的问题，直接影响整套连杆机构的运行顺畅度。
