电梯轿厢导轨承重框架结构设计

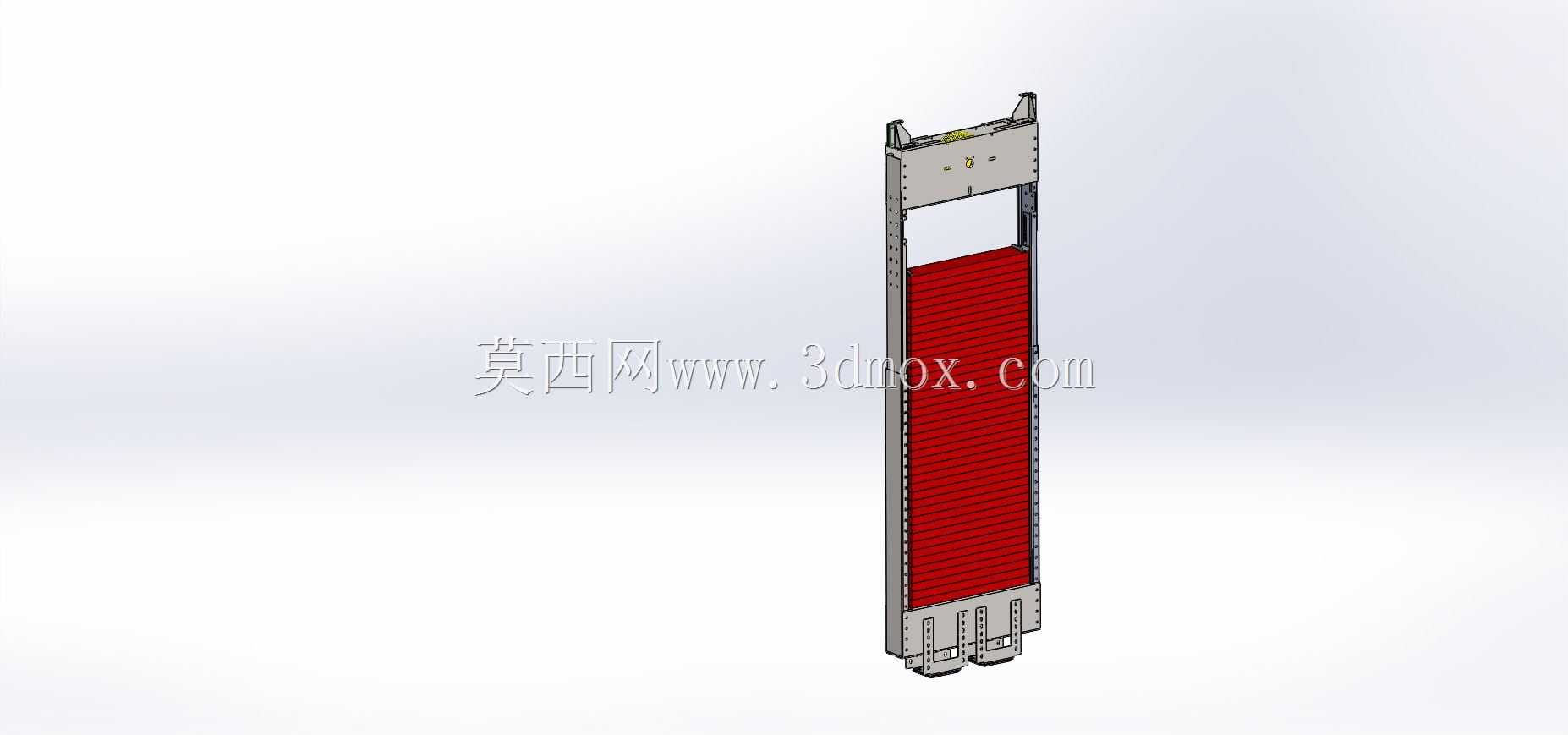

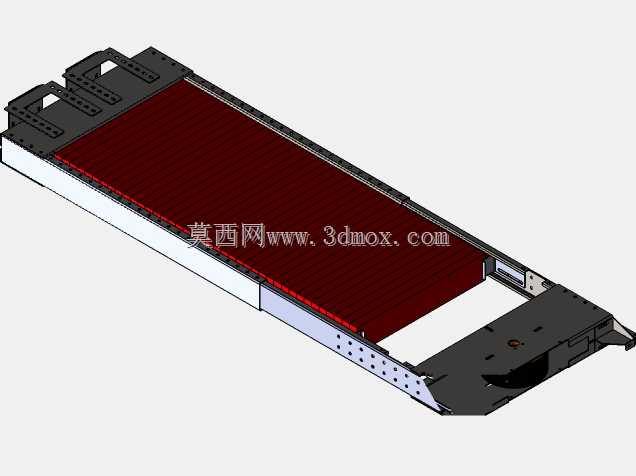

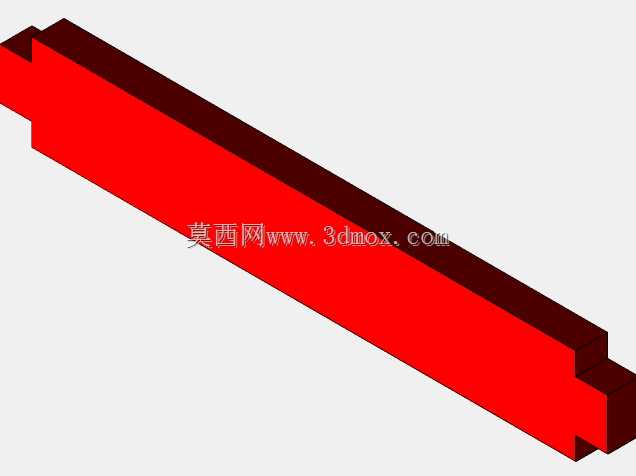

　　该构件属于垂直升降类电梯的核心承载结构件，主要应用于中低层商用建筑、工业厂房配套的曳引式电梯系统中，承担轿厢运行过程中的导向、侧向载荷传递以及层门侧防护的核心作用，区别于常规的电梯导轨支架，该结构将导轨安装基准、轿厢侧限位、层门侧防护挡板集成于一体，减少了井道内零散支架的焊接安装工作量，适配砖混结构、钢结构两种主流井道的安装工况。从实际使用场景来看，该框架安装于电梯井道的层门侧，上下两端分别通过膨胀螺栓或焊接连接板与井道顶底的承重梁固定，框架两侧的C型槽结构直接作为轿厢导靴的滑动运行轨道，中间红色的波纹防护板一方面可以遮挡井道内部的管线、导轨拼接缝，避免层门开启时乘客或杂物坠入井道缝隙，

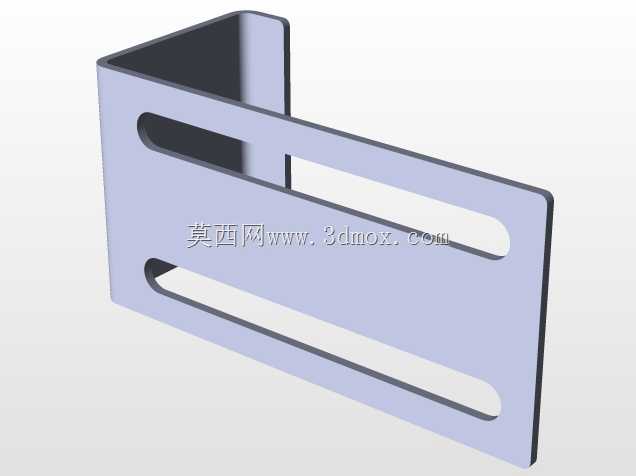

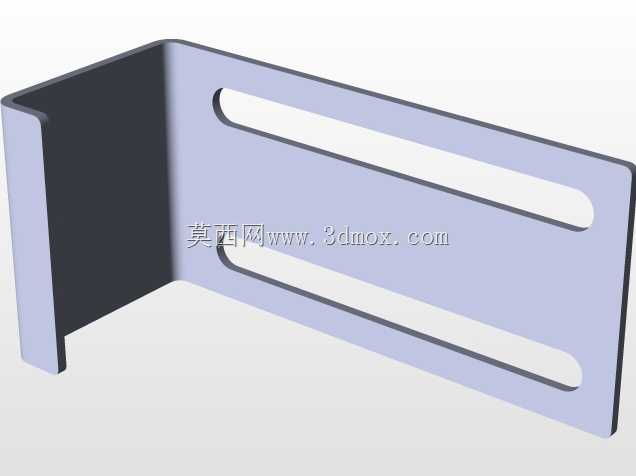

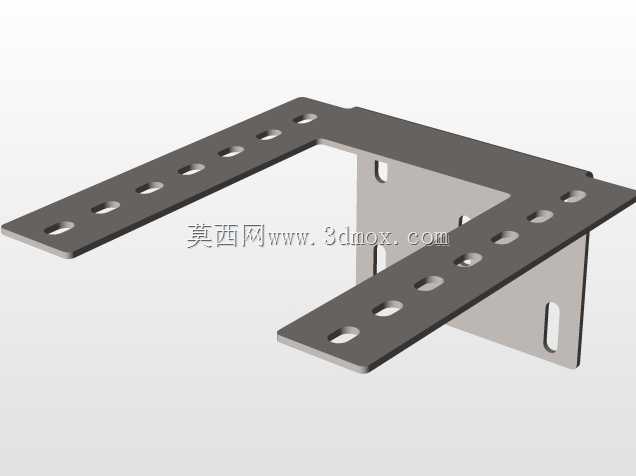

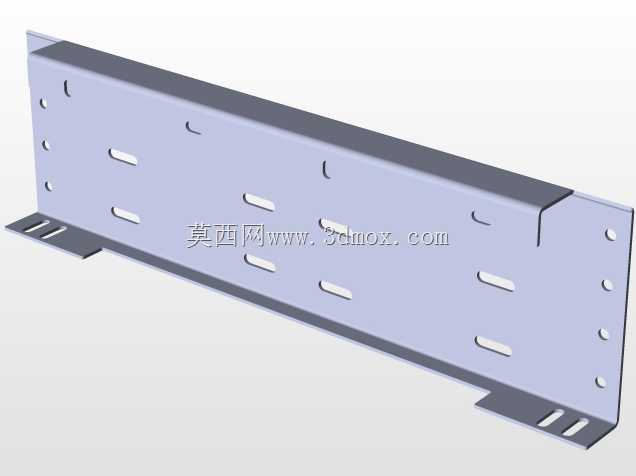

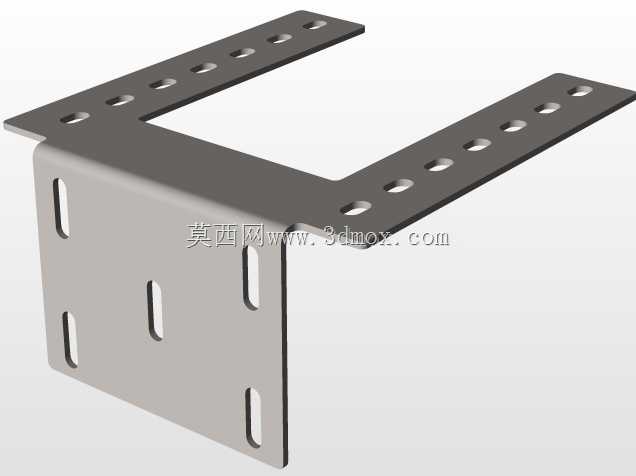

　　另一方面波纹结构可以在不增加板材厚度的前提下提升整体抗侧向冲击的能力，日常维保过程中，维保人员可以直接站在轿厢顶依托该框架的侧边结构完成层门门锁、平层感应器的调试作业，框架上部的平板预留了平层光电开关、强迫减速开关的安装孔位，不需要额外在井道壁打孔固定感应元件，大幅降低了现场安装的定位难度。设计过程中优先考虑了安装公差的适配性，框架底部的连接板采用了长圆孔设计，可以在井道土建存在±15mm垂直偏差时完成安装位置的微调，避免强行焊接导致的框架变形，进而影响导靴运行的顺畅度；两侧导轨安装面的平面度公差控制在0.2mm/米范围内，拼接段的接缝处做了倒角过渡处理，避免导靴经过接缝时产生卡顿或异常磨损。

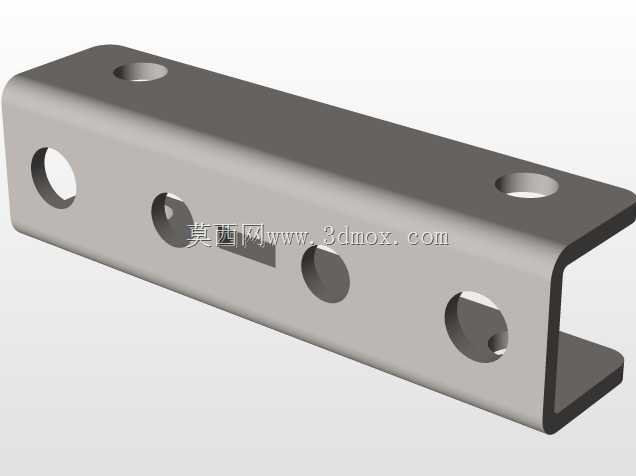

　　整体结构采用分段式钣金折弯加焊接的工艺成型，主体框架采用3mm厚的冷轧钢板折弯成型，中间防护板采用1.2mm厚的钢板压制成梯形波纹结构，在保证整体结构刚度满足10kN侧向载荷要求的前提下，尽可能降低构件自身重量，减少井道承重梁的载荷负担。从安装边界来看，该框架的整体宽度适配800mm、1000mm两种主流开门宽度的电梯轿厢，框架突出井道壁的安装厚度控制在120mm以内，不会占用过多的井道内部净空间，避免与轿厢的门机结构、随行电缆产生运动干涉；框架上下端的连接孔位间距按照常规2.8米的标准层高设计，若遇到非标层高可以通过中间拼接段调整整体长度，拼接处采用内嵌式连接板加螺栓紧固的方式，保证拼接后的导轨面直线度满足运行要求。结构受力层面，

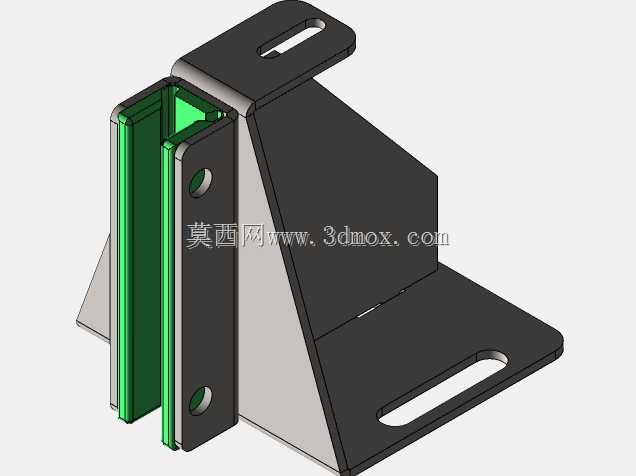

　　该框架不仅需要承受轿厢运行过程中导靴传递的水平方向分力，还要考虑电梯安全钳动作时的瞬时冲击载荷，因此在框架的上下端安装位置设置了三角形加强筋，将瞬时冲击载荷直接传递到井道的承重结构上，避免框架本体出现弯折变形；侧边导轨的C型槽内部预留了润滑脂储油槽，日常运行过程中可以存储少量润滑脂，减少导靴滑块与导轨面的摩擦损耗，延长易损件的更换周期。不同于传统的分体式导轨支架结构，该集成式框架在出厂前就完成了导轨面的校直、安装孔位的预加工，现场安装时只需要完成上下端的固定即可，不需要现场逐段调整导轨的直线度，能够将单楼层的导轨安装时间缩短40%左右，同时也减少了现场焊接带来的防腐层破坏问题，框架整体表面采用静电喷塑处理，红色的防护板与灰色的主体框架做了颜色区分，一方面可以在维保过程中快速识别结构边界，另一方面也能在井道低光照环境下提升可见度，避免维保人员作业时发生磕碰。
