双缸活塞式空气压缩机组结构设计

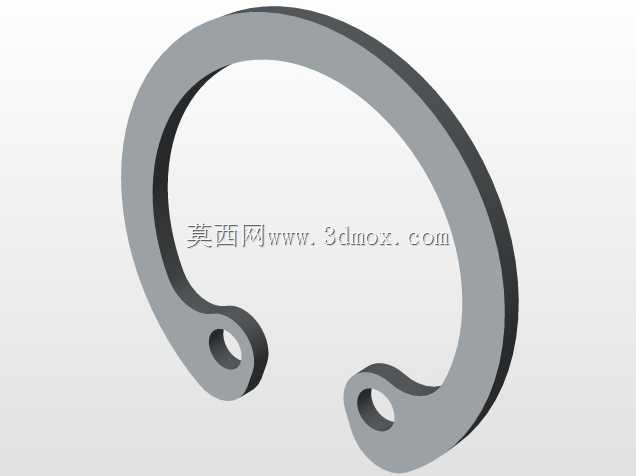

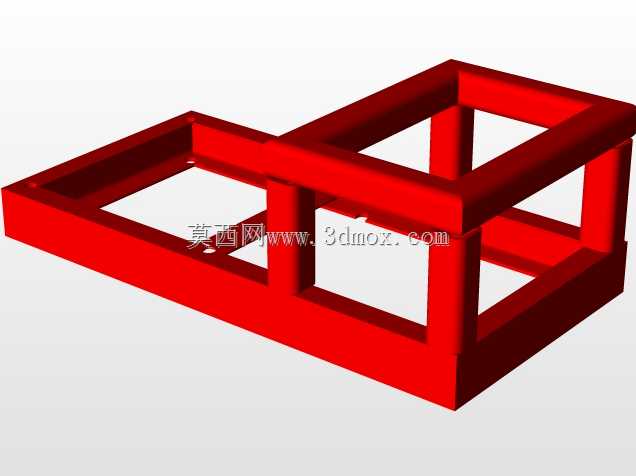

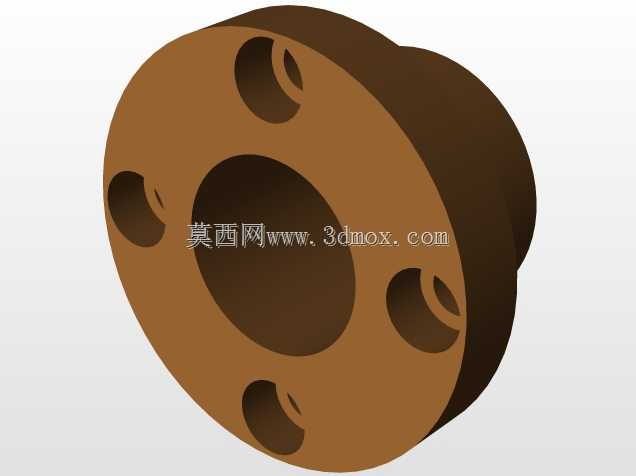

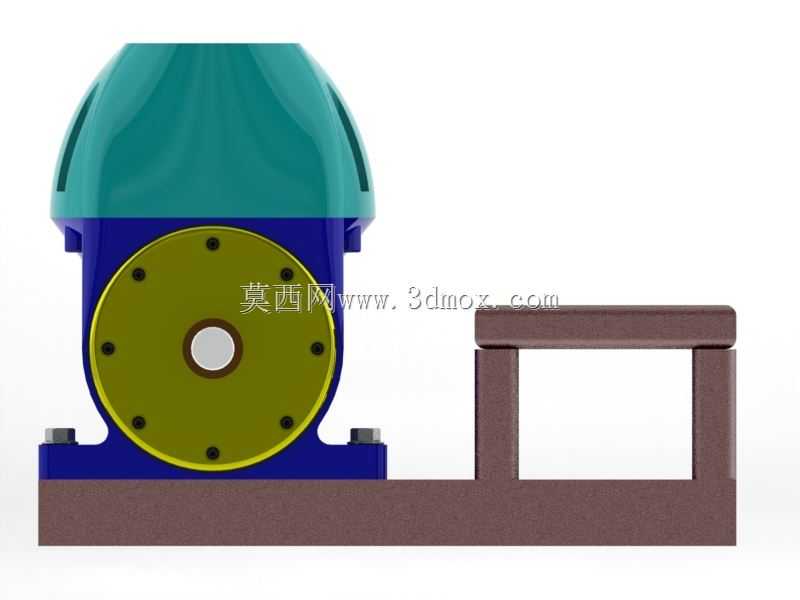

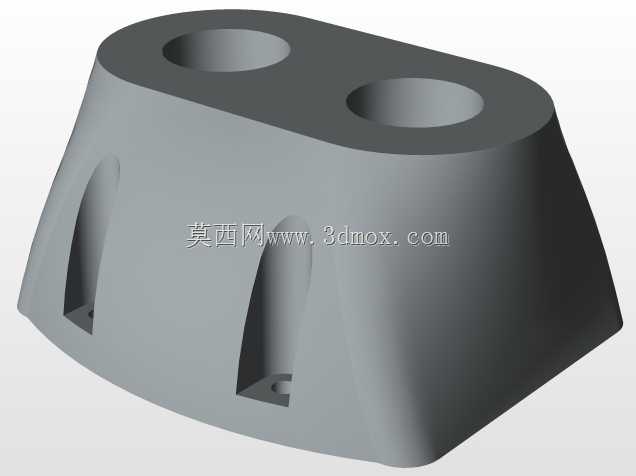

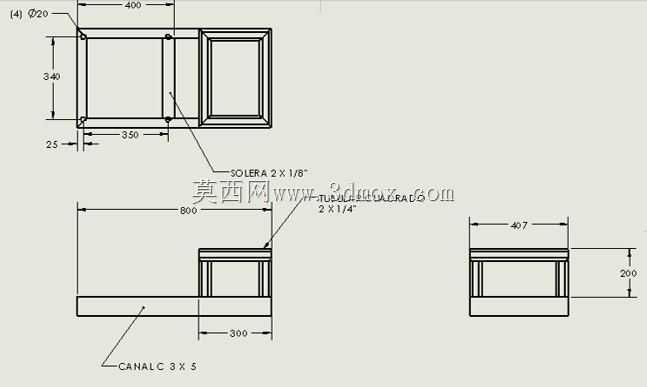

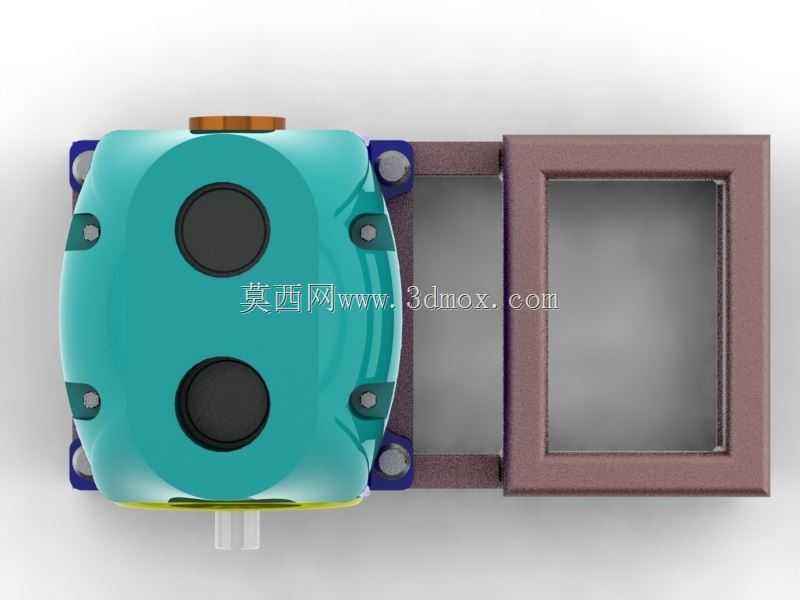

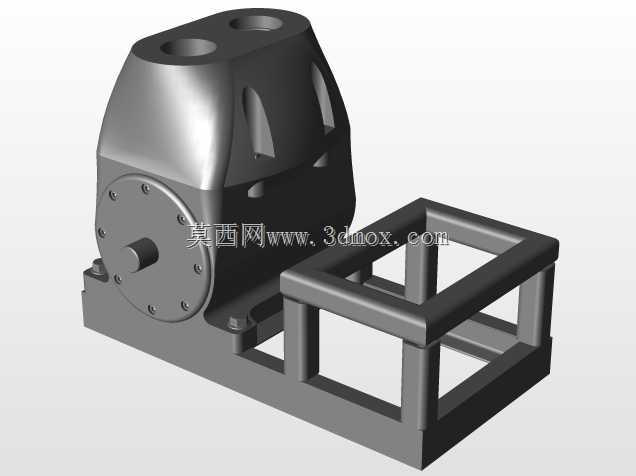

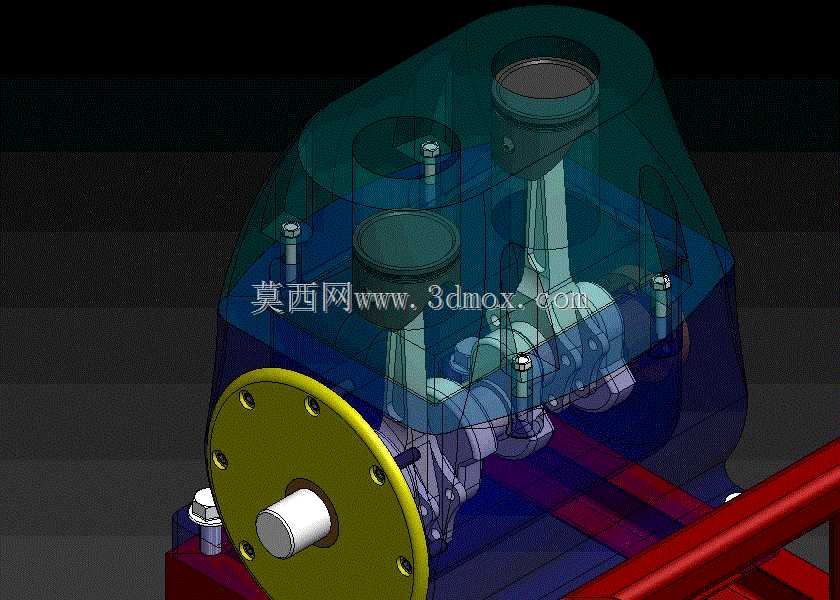

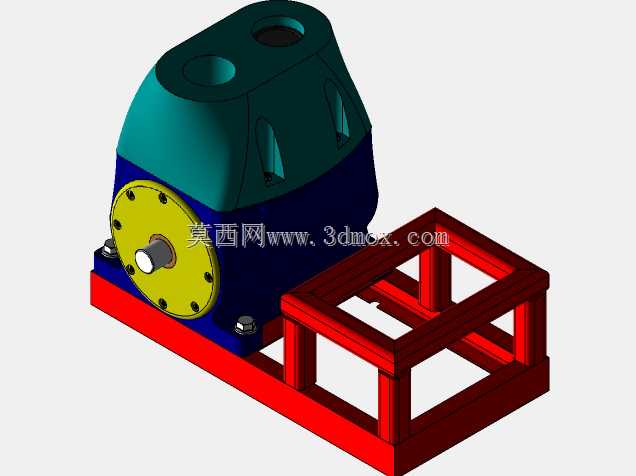

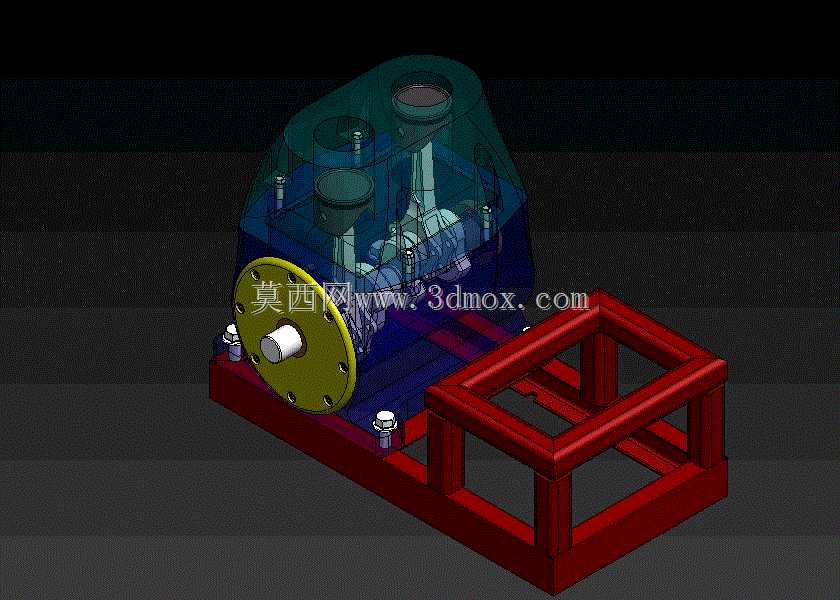

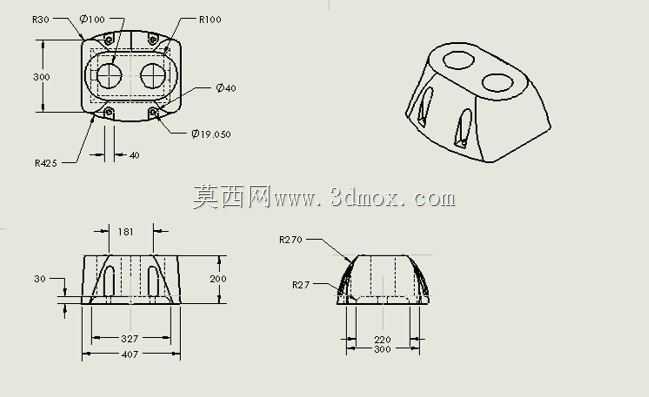

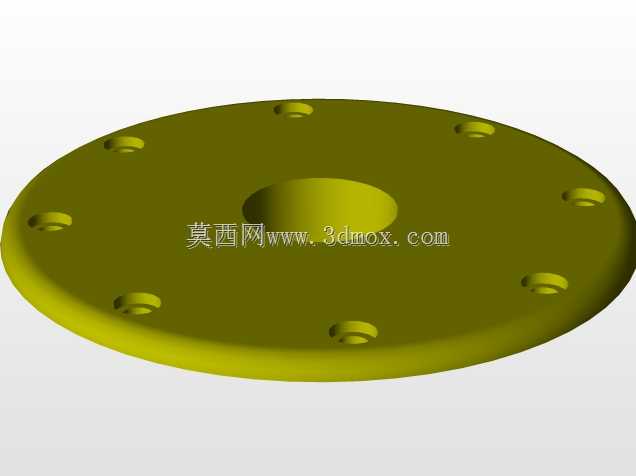

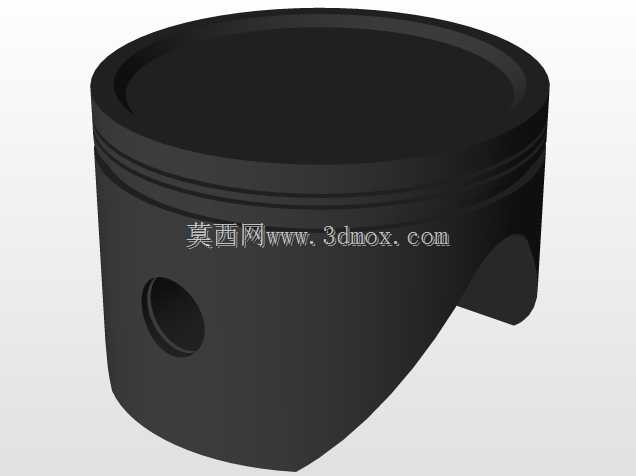

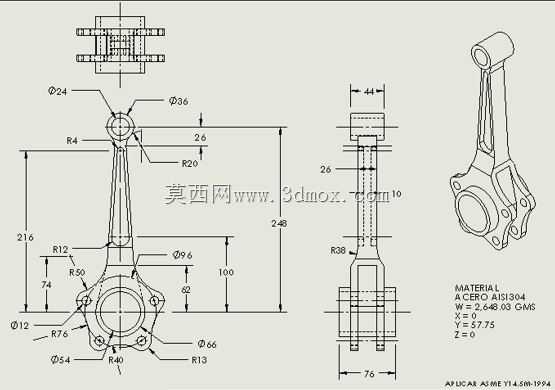

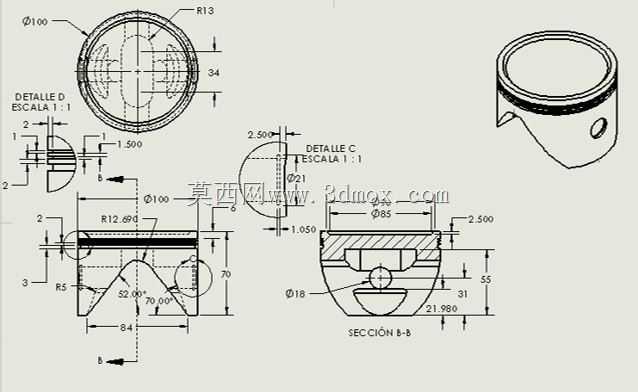

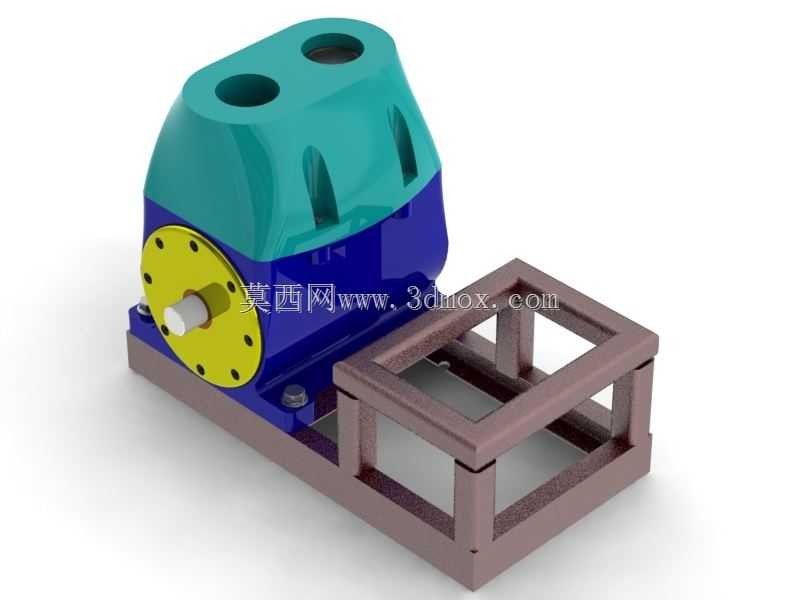

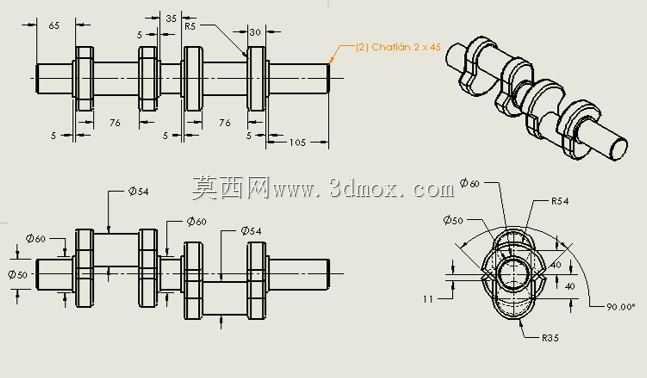

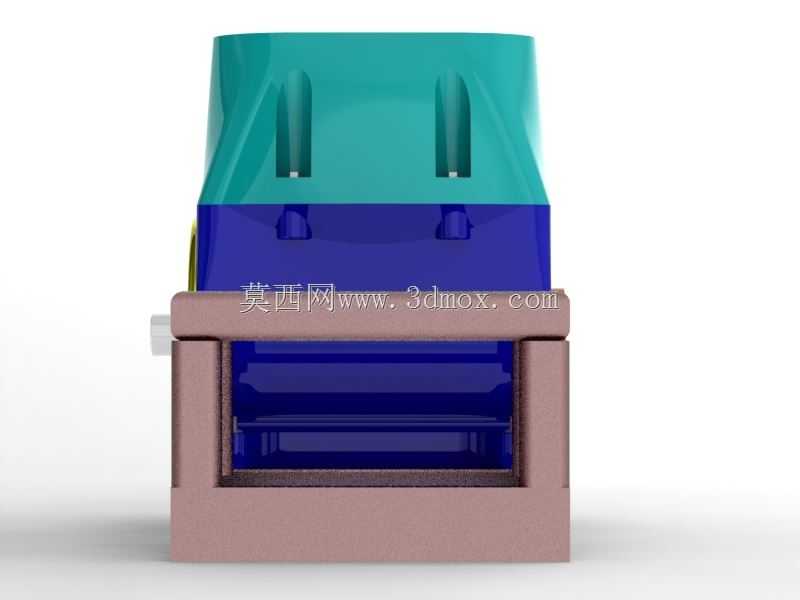

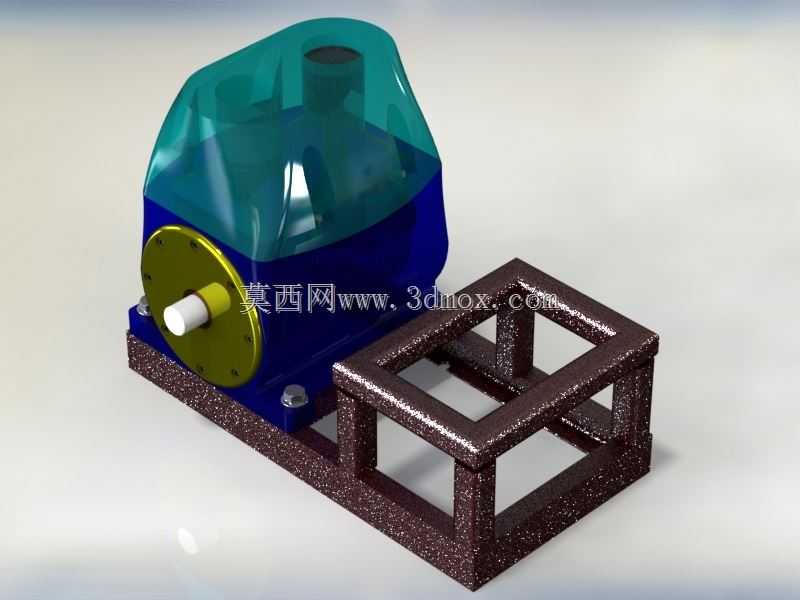

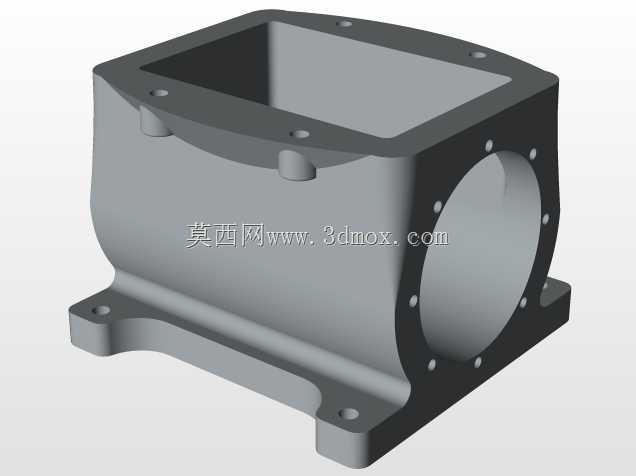

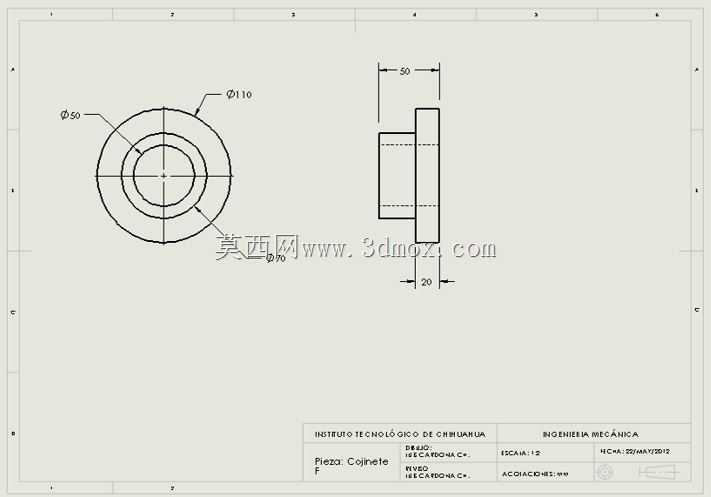

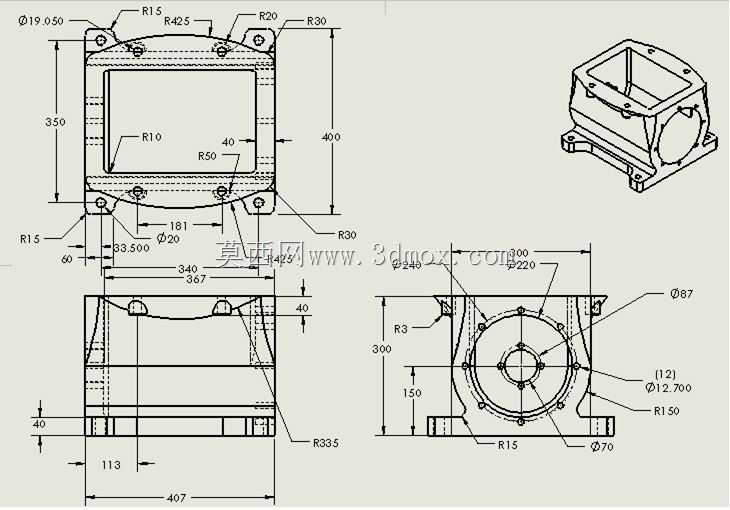

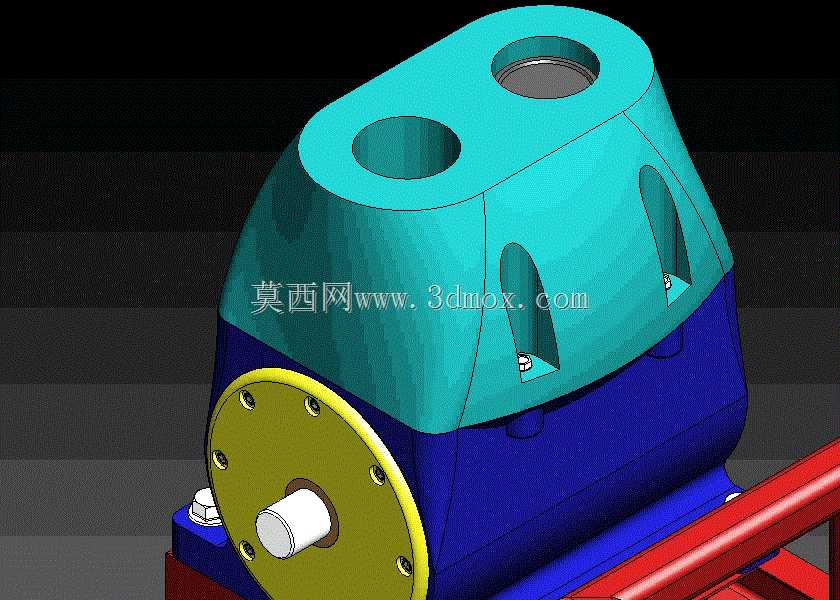

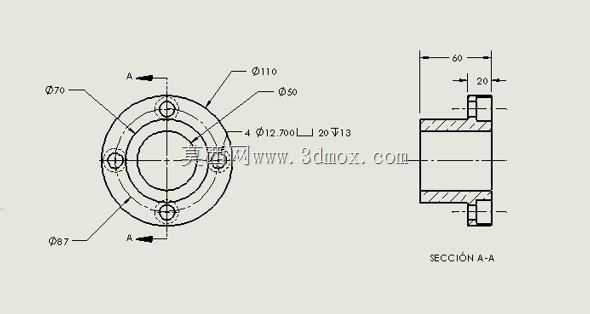

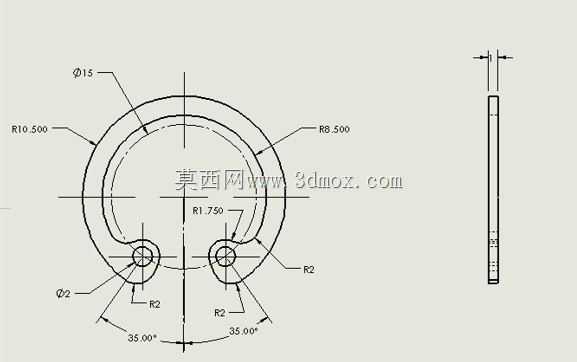

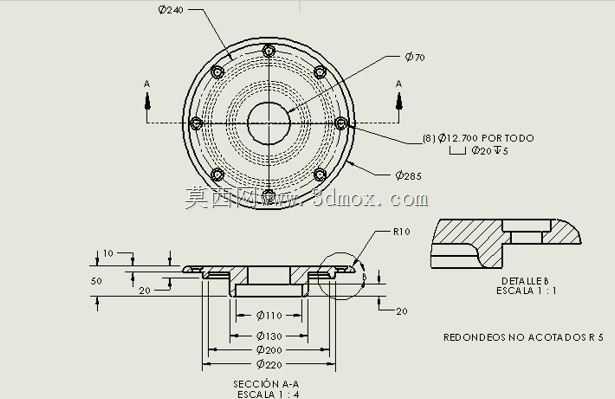

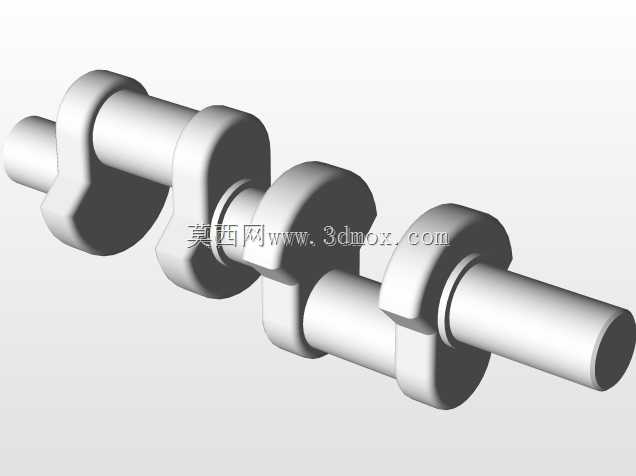

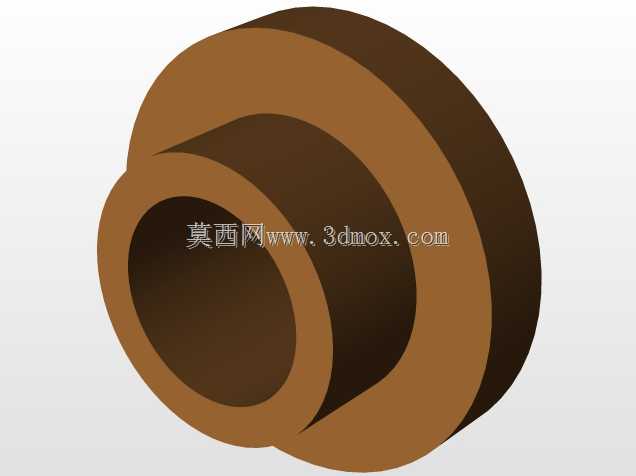

这套双缸压缩机组的结构设计，核心面向小型工业气动系统、汽修门店气源供给、实验室低压气动回路这类需要稳定0.7-1.2MPa压缩空气输出的场景，区别于大型工业站房的多级压缩设备，该机型主打紧凑撬装式布局，可直接落地固定无需额外浇筑复杂基础，适配空间有限的作业点位。从结构功能来看，双缸并列布置的活塞组件采用错相位曲柄驱动，相比单缸机型输出气压脉动幅度降低40%以上，曲轴箱采用半透明可视化壳体设计，日常巡检时可直接观察内部连杆、活塞销的润滑状态与运动干涉情况，无需频繁拆解箱盖检查，降低日常维护的工作量。机组底部的撬装机架采用方管焊接成型，框架式结构既预留了后续加装储气罐、空气过滤器、调压阀组的安装空位，也兼顾了叉车转运、吊装移位的受力点设计，机架上的四个安装支脚开有长条形调节孔，可适配地面预埋螺栓的位置偏差，安装时允许±15mm的位置调整量，降低现场施工的对位精度要求。设计过程中优先考虑了运动部件的检修可达性，缸盖的紧固螺栓全部采用外六角标准件，周边预留了足够的套筒操作空间，拆卸缸盖更换活塞环、阀片时无需拆除周边的管路与护罩；飞轮端的轴伸采用标准平键连接，可适配不同规格的皮带轮或者联轴器，既可以通过皮带连接异步电机驱动，也可根据现场动力条件适配柴油机驱动模块，拓展不同作业场景下的动力适配性。整机的安装边界控制在长850mm、宽520mm、高680mm范围内，缸体顶部的进气口预留了G1寸的内螺纹接口，可直接连接外置空气滤清器，曲轴箱侧面的加油口、放油口都布置在机架外侧，操作时无需探入机架内部，日常换油作业可在10分钟内完成。气路接口的位置统一布置在机组后侧，避免正面操作时管路磕碰操作人员，同时预留了压力传感器、安全阀的安装螺孔，用户可根据自身的控制需求加装自动启停、超压泄放的配套组件，无需对原有壳体进行二次打孔加工。曲柄连杆机构的配重经过动平衡校准，额定转速下运行时机架的振动幅值控制在0.2mm以内，固定到位后无需额外加装减震阻尼块即可稳定运行，避免长期振动导致的管路松动、连接螺栓疲劳失效问题。
