这套行星齿轮传动结构在中小功率减速传动场景中适配性极强,常见于轻工输送设备的动力输出端、小型伺服驱动的减速单元、代步车的轮边驱动模块,也可作为小型自动化设备的传动核心,用来匹配高转速低扭矩的动力输入,输出低转速大扭矩的旋转动力,同时承担同轴动力传输的作用,相比平行轴齿轮组,在同减速比下轴向尺寸更紧凑,径向空间利用率更高。

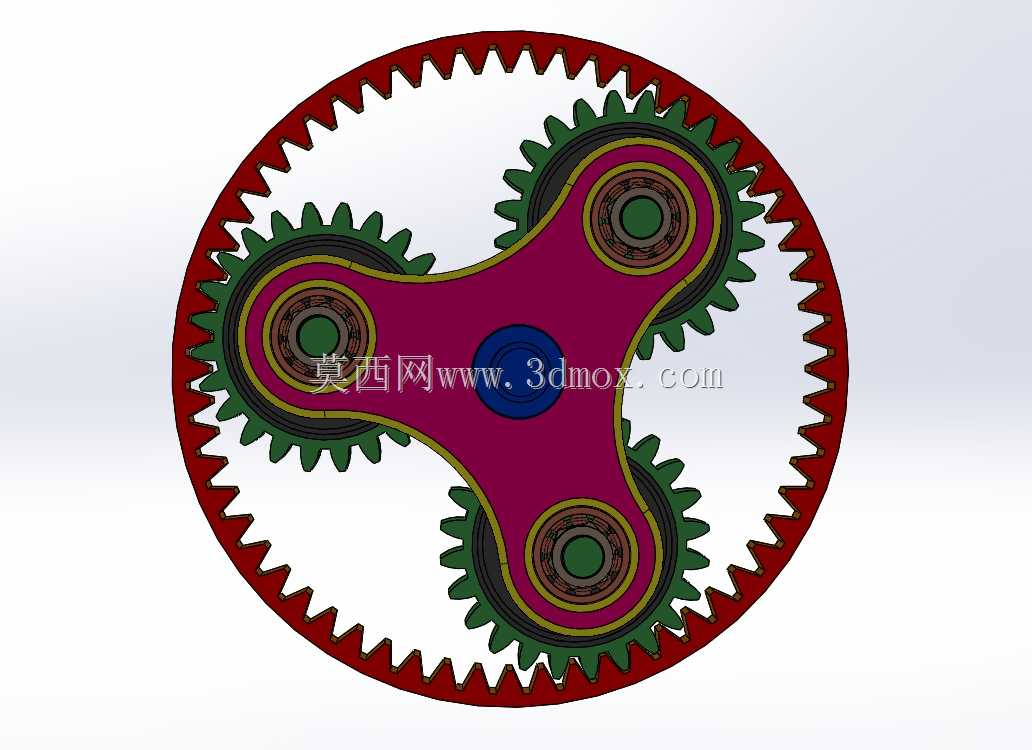

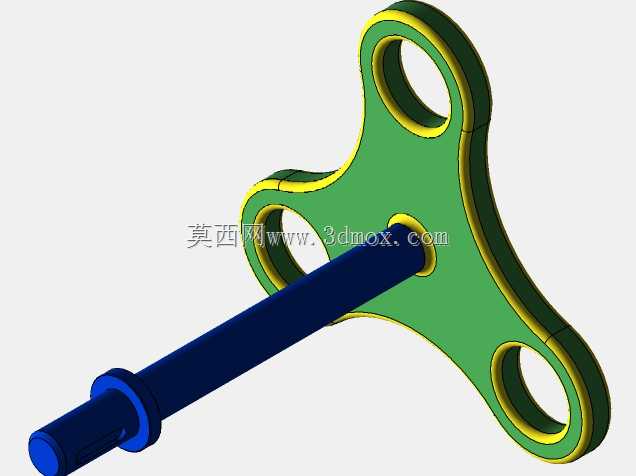

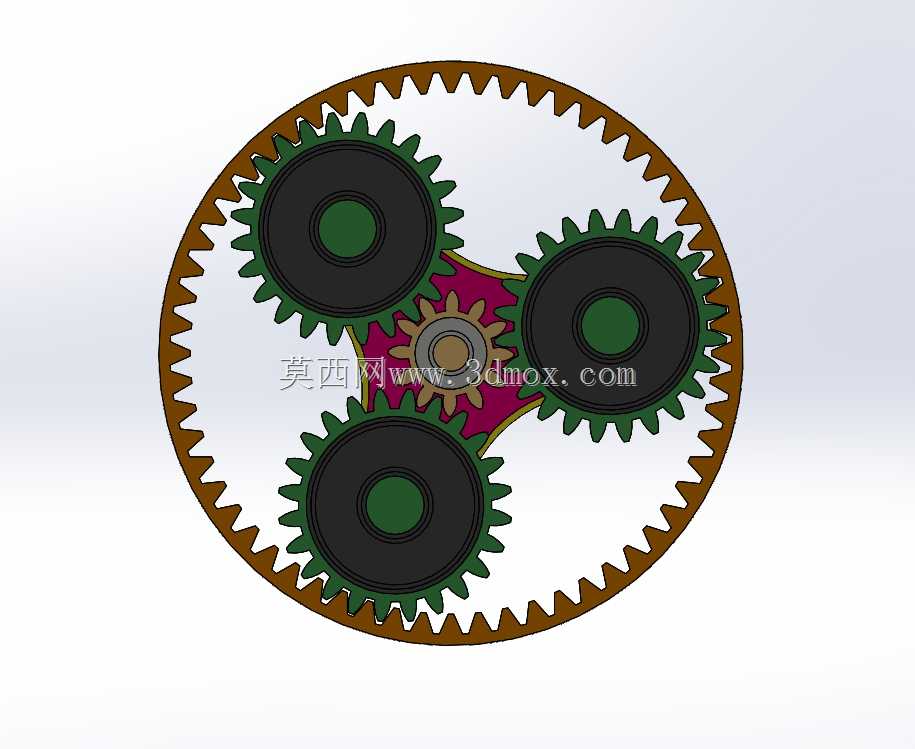

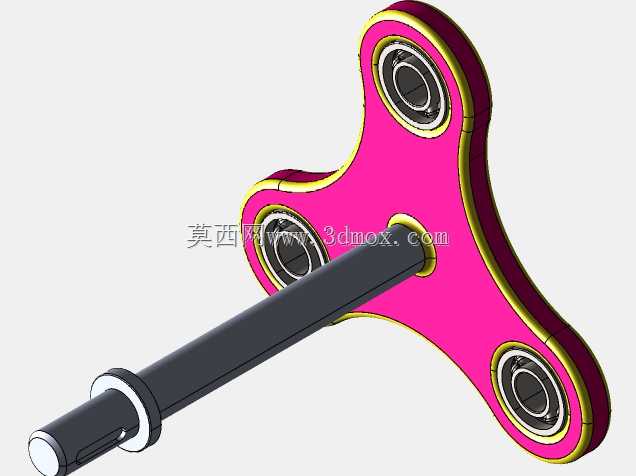

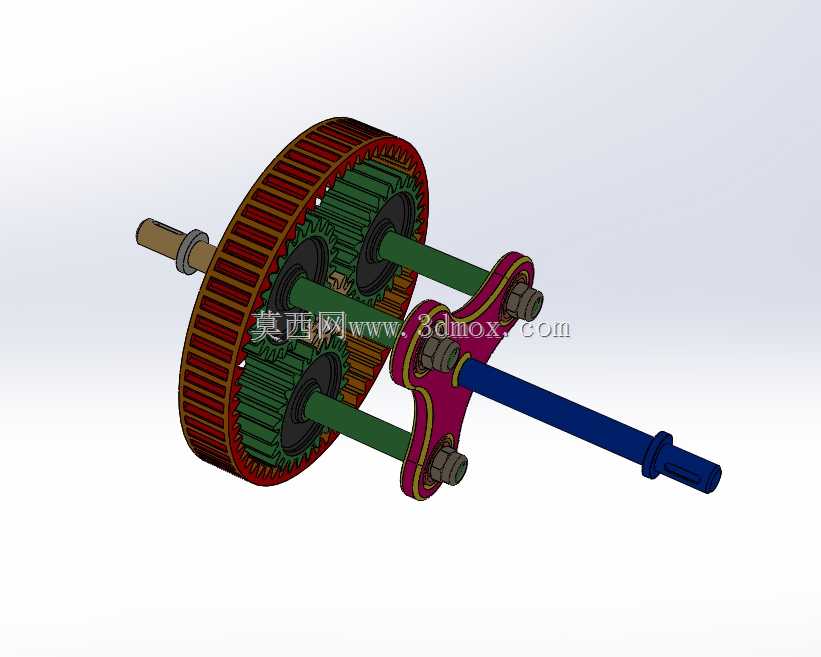

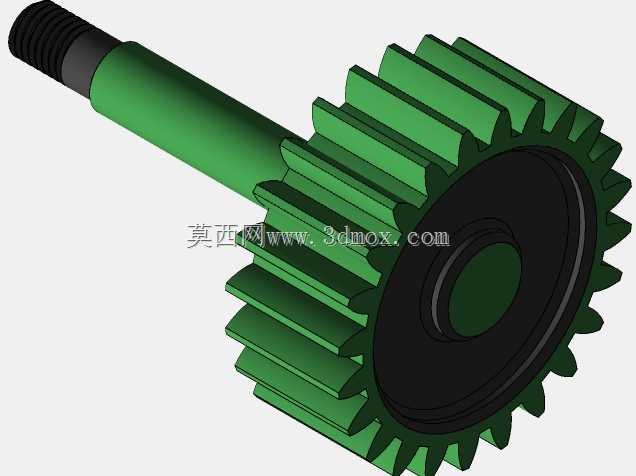

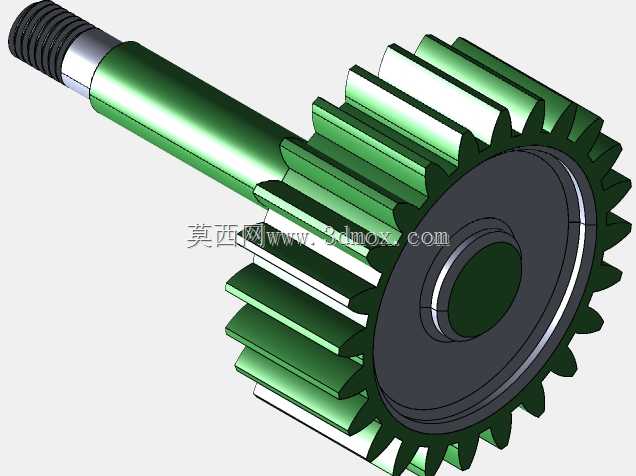

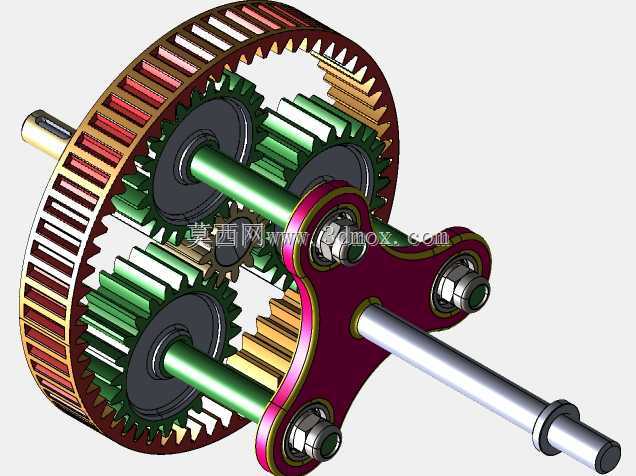

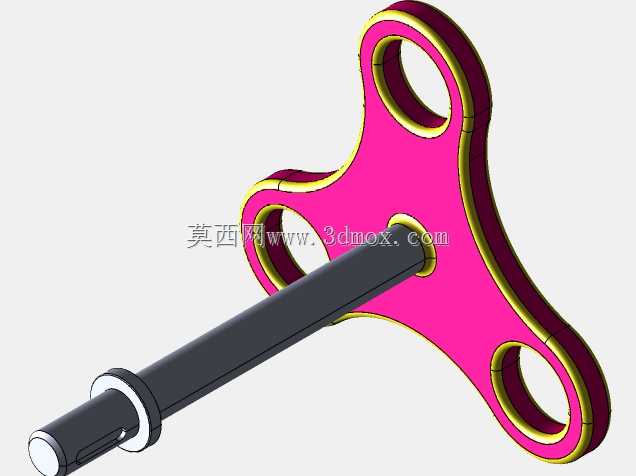

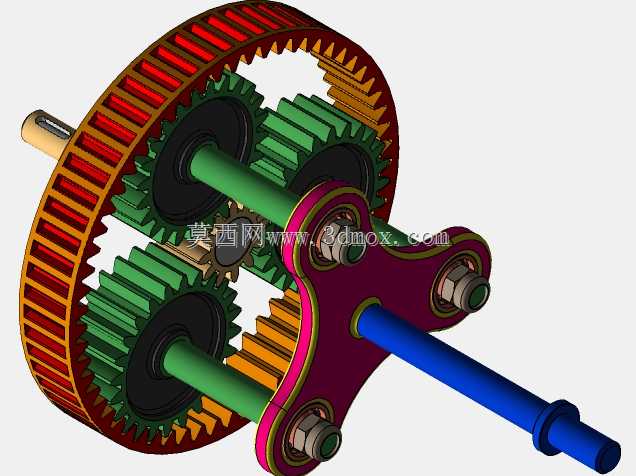

设计阶段首先锁定1:6的传动比参数,通过齿圈60齿、行星轮24齿、太阳轮12齿的齿数配比实现目标传动比,模数选用1,兼顾小尺寸下的轮齿强度与传动平稳性。三个行星轮沿太阳轮周向120度均布,这种排布方式可以让轮齿啮合的受力均匀分散,避免单组轮齿负载过大,同时抵消部分径向啮合作用力,降低输入输出轴的支撑轴承负载,延长支撑部件的使用寿命。行星架采用双支撑式结构,三根行星轮轴的两端都与行星架的两侧支撑板固定,避免行星轮轴受弯产生形变,保证行星轮在运转过程中始终与太阳轮、齿圈保持正确的啮合间隙,减少偏载带来的轮齿磨损与传动噪音。

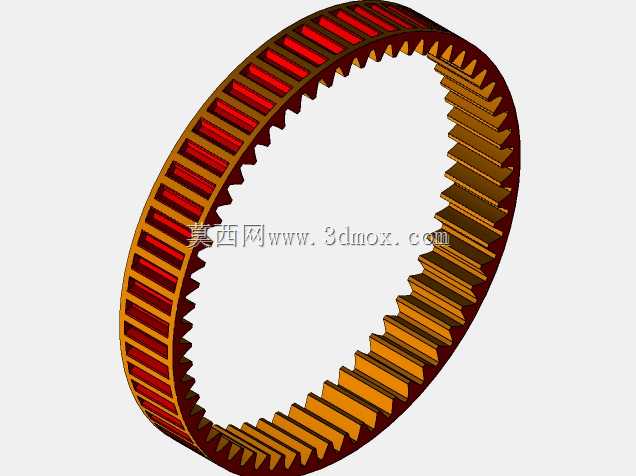

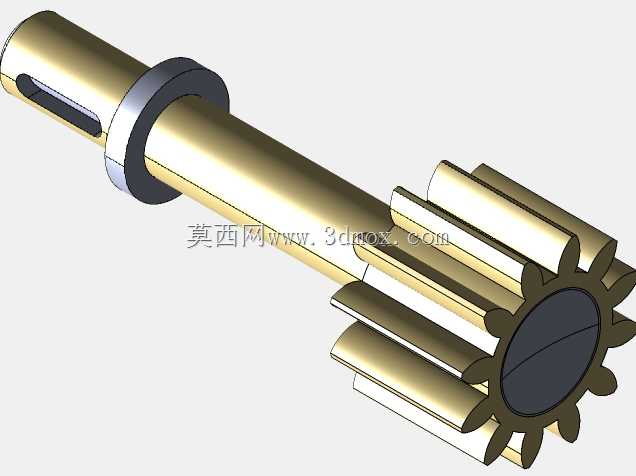

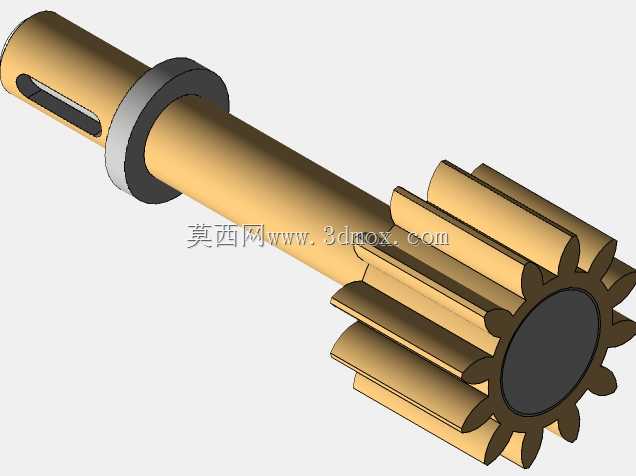

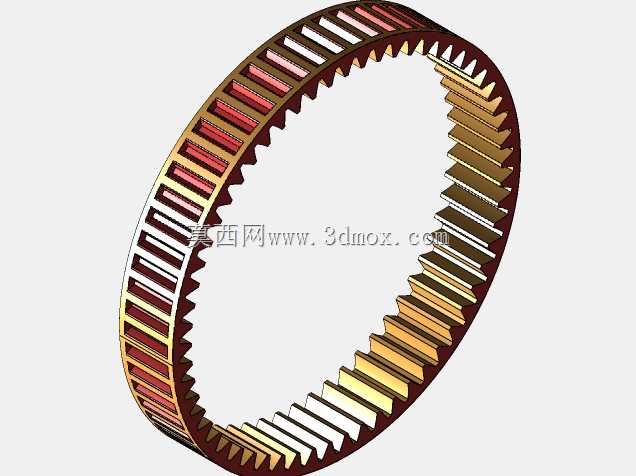

从安装边界来看,这套机构的输入轴为太阳轮延伸出的光轴结构,可通过联轴器与驱动电机输出轴直连,输出轴与行星架集成,轴端做了扁位结构,可直接与负载端的带轮、链轮或者执行部件连接,无需额外加装转接轴套。齿圈的外圆做了防滑滚花结构,既可以作为固定齿圈的抱紧面,也可以在需要差动输出的场景下作为第二动力输入端,拓展机构的使用场景。整体结构的径向最大尺寸为齿圈的外圆直径,轴向尺寸从输入轴轴端到输出轴轴端,预留了足够的轴承安装位,输入侧与输出侧都可以适配标准深沟球轴承,直接嵌入设备的安装腔体内即可完成装配,不需要额外设计复杂的支撑结构。
轮系的啮合间隙在建模时按照0.02-0.04mm的侧隙预留,既可以避免热胀冷缩导致的轮齿卡滞,也能保证正反转切换时的回程间隙控制在较小范围,适配需要频繁正反转的传动场景。所有轮齿都采用标准渐开线齿形,加工时可采用滚齿、插齿的常规工艺,不需要定制特殊刀具,降低零部件的加工成本。行星轮内部预留了轴承安装孔,可以加装滚针轴承减少行星轮与轮轴之间的转动摩擦,进一步提升传动效率,整套机构的传动效率可以达到96%以上,长期运转下的温升也能控制在合理范围,不需要额外加装润滑冷却结构,仅在装配时填充润滑脂即可满足长期使用需求。
