家用落地立式送风设备结构设计

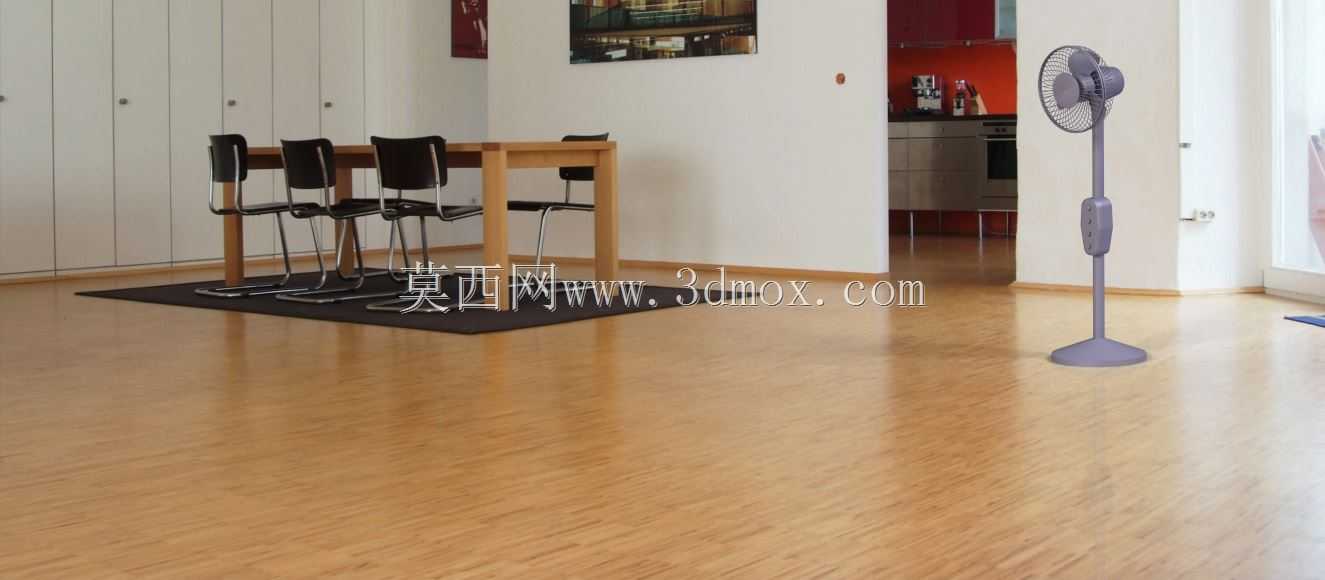

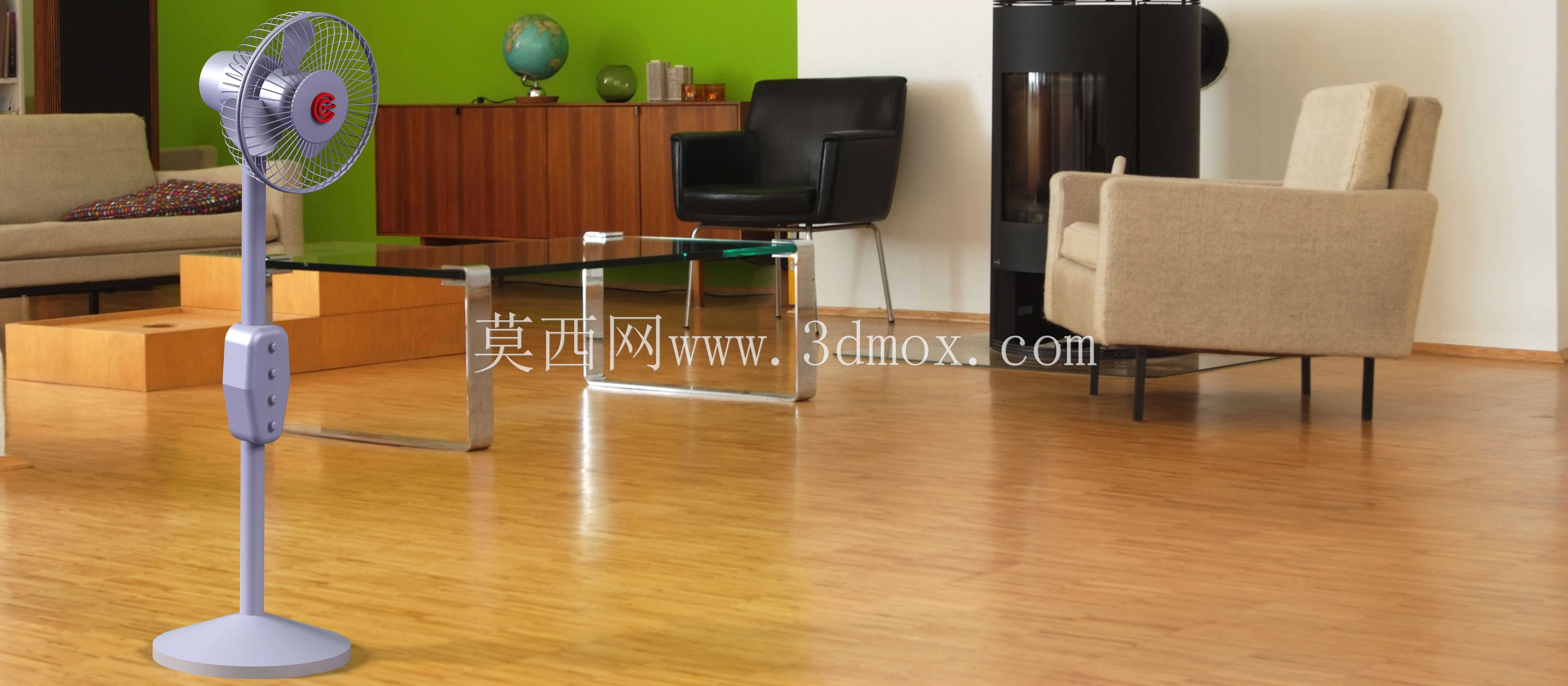

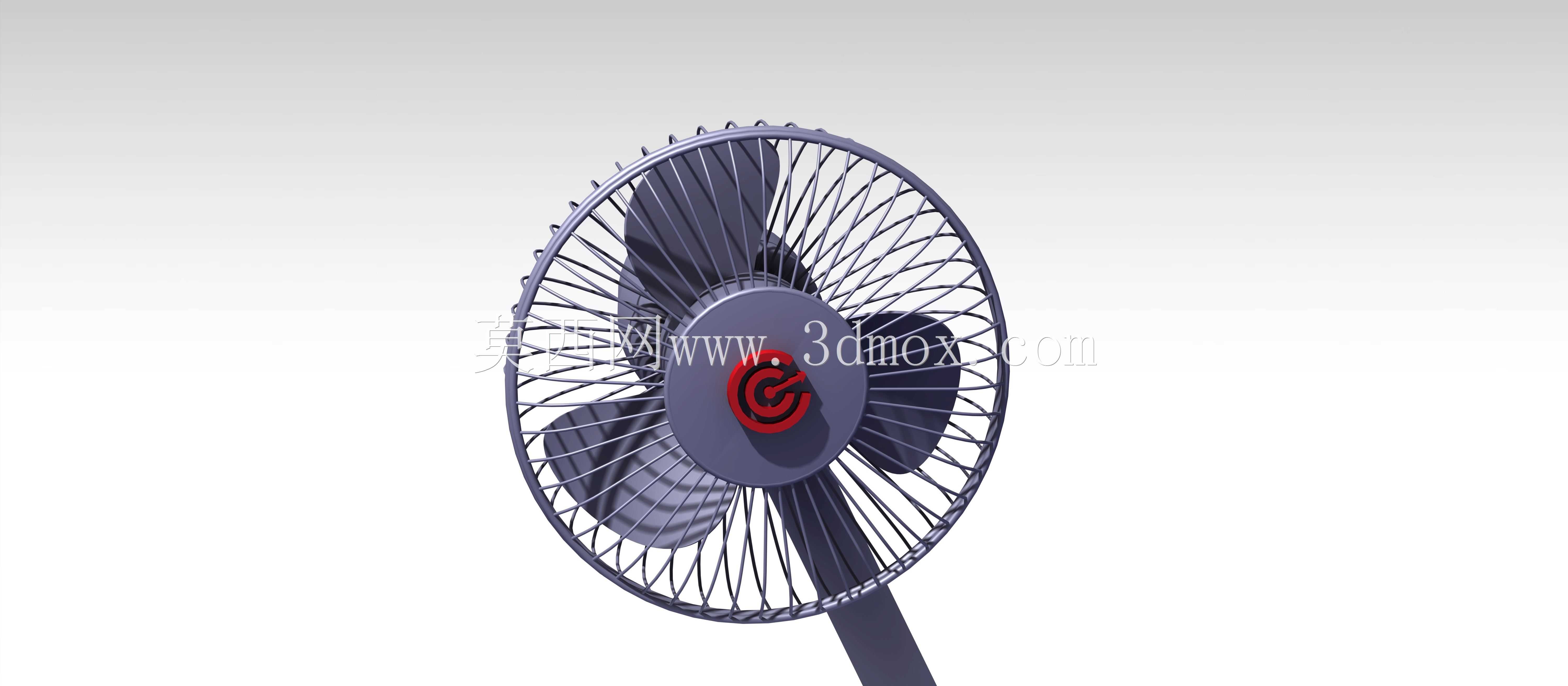

这款立式送风设备的三维结构设计，首先要匹配民用家居场景的使用需求，日常放置在客厅、卧室等区域时，需要兼顾送风覆盖范围与空间占用的平衡，底座采用大直径圆盘配重结构，重心落在底座中心区域，整机放置时的抗倾覆力矩经过核算，即便受到日常轻微磕碰也不会出现倾倒风险，立柱部分采用分段式中空结构，内部预留电源线走线空间，同时集成档位调节按键的安装位，按键模块嵌入立柱中段位置，用户站立或坐卧状态下都能轻松触达，无需弯腰操作。扇头部分的俯仰调节结构采用阻尼转轴设计，可在上下一定角度范围内任意锁止，配合水平方向的自动摇头机构，能够覆盖室内不同高度、不同方位的活动区域，送风角度的调节范围适配日常坐姿、站姿的不同使用需求，网罩部分采用前后圈卡扣加螺丝锁合的结构，既保证日常使用时的防护安全性，避免手指触碰高速运转的扇叶，也方便后期拆卸清理扇叶积灰。设计过程中优先考虑结构件的注塑成型可行性，立柱、底座、扇叶、网罩等塑料部件均做了均匀壁厚处理，壁厚控制在合理区间避免注塑缩痕，同时在受力集中的转轴连接位、底座配重安装位做了加强筋布局，提升结构强度的同时不会过多增加材料用量。整机的安装边界需要适配常规家居的地面摆放空间，底座直径控制在不占用过多通行空间的范围，整机高度适配常规住宅层高，放置后顶部不会遮挡墙面插座或低矮置物架，扇头的水平摇头半径不会触碰周边摆放的沙发、茶几等家具。扇叶采用多叶曲面设计，曲面弧度经过送风效率优化，运转时能够切割气流形成平稳的送风柱，降低风阻带来的运转噪音，电机安装位预留了标准的家用小功率交流电机安装尺寸，适配常规民用风扇的动力选型，电机与扇叶的连接位做了动平衡校准结构，避免高速运转时出现整机抖动的问题。后网罩与电机端盖采用卡扣定位加螺丝紧固的连接方式，保证扇头运转时的整体同轴度，减少长期使用后的结构松动异响，电源线从立柱内部走线后从底座侧边引出，避免走线外露影响美观同时减少线材被磕碰损坏的风险。
