内叶轮工业风机结构设计展示

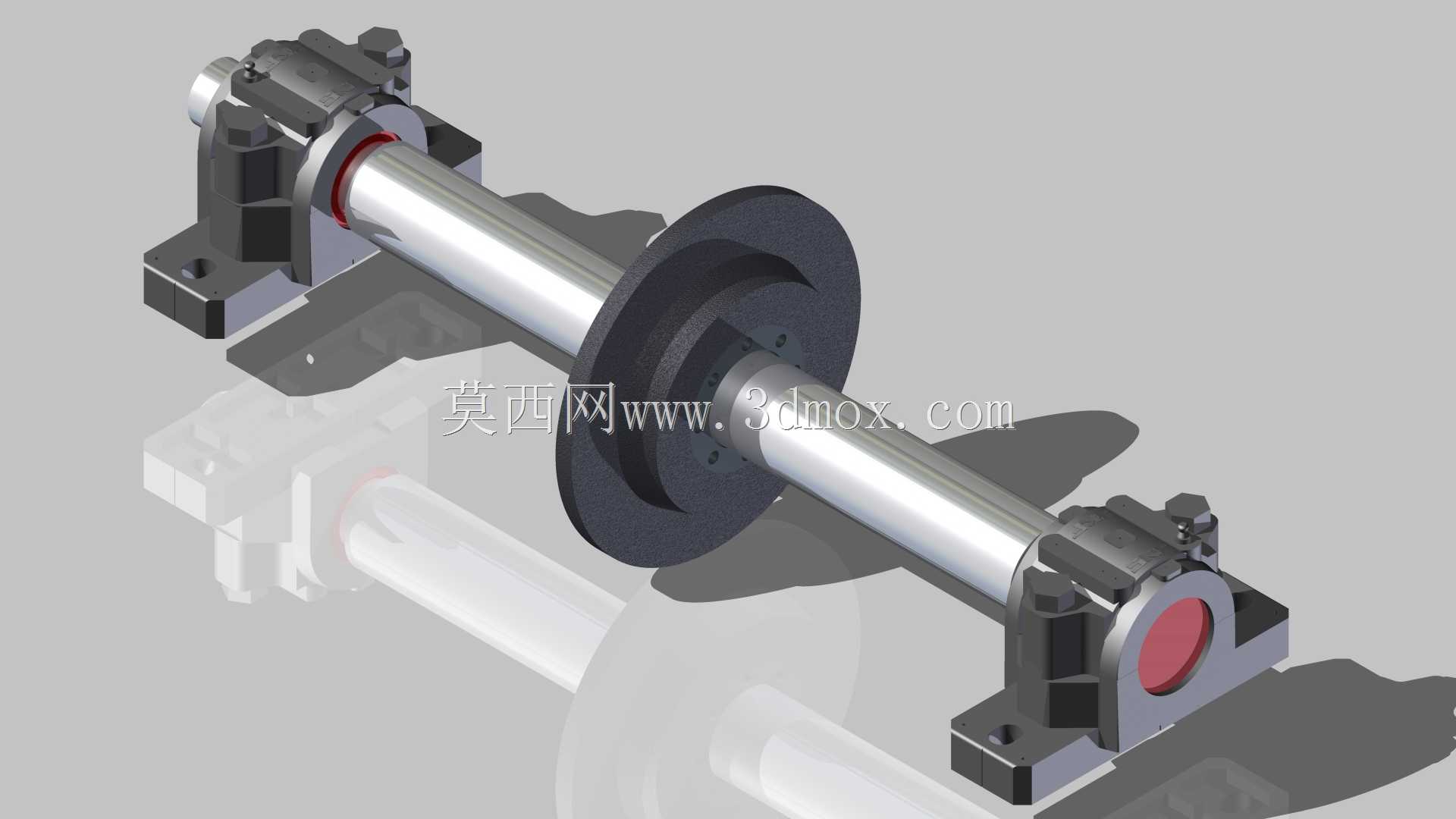

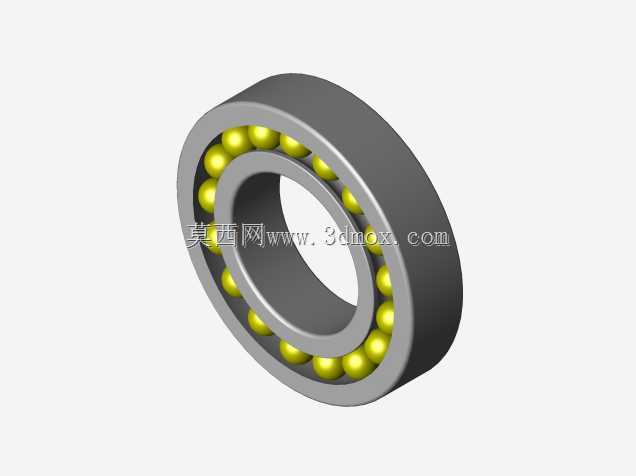

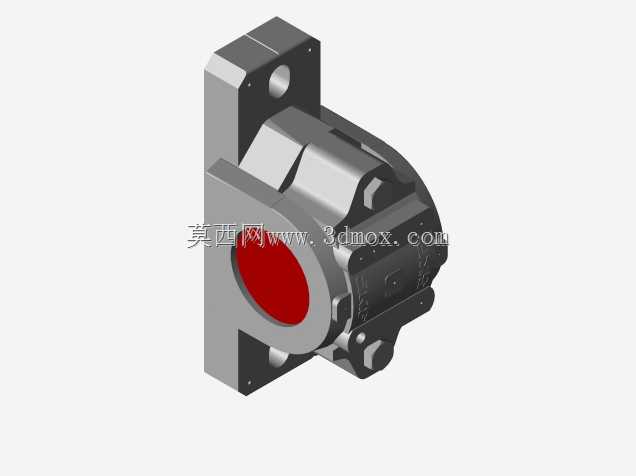

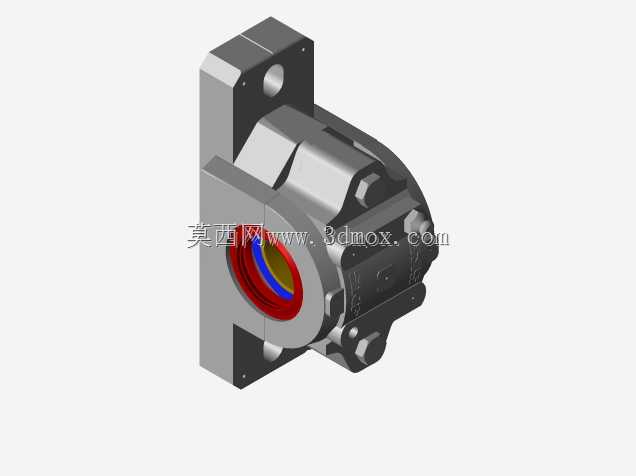

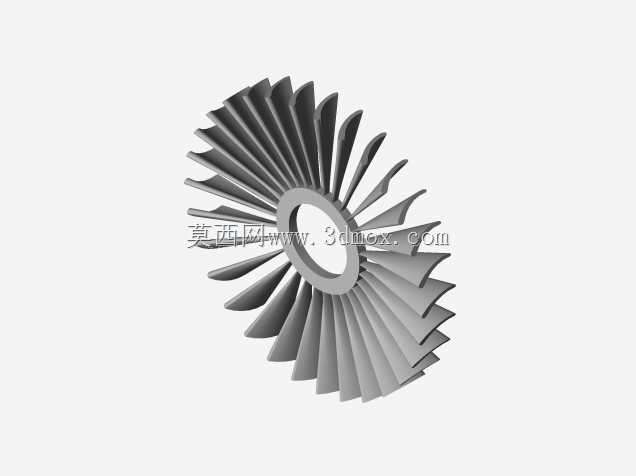

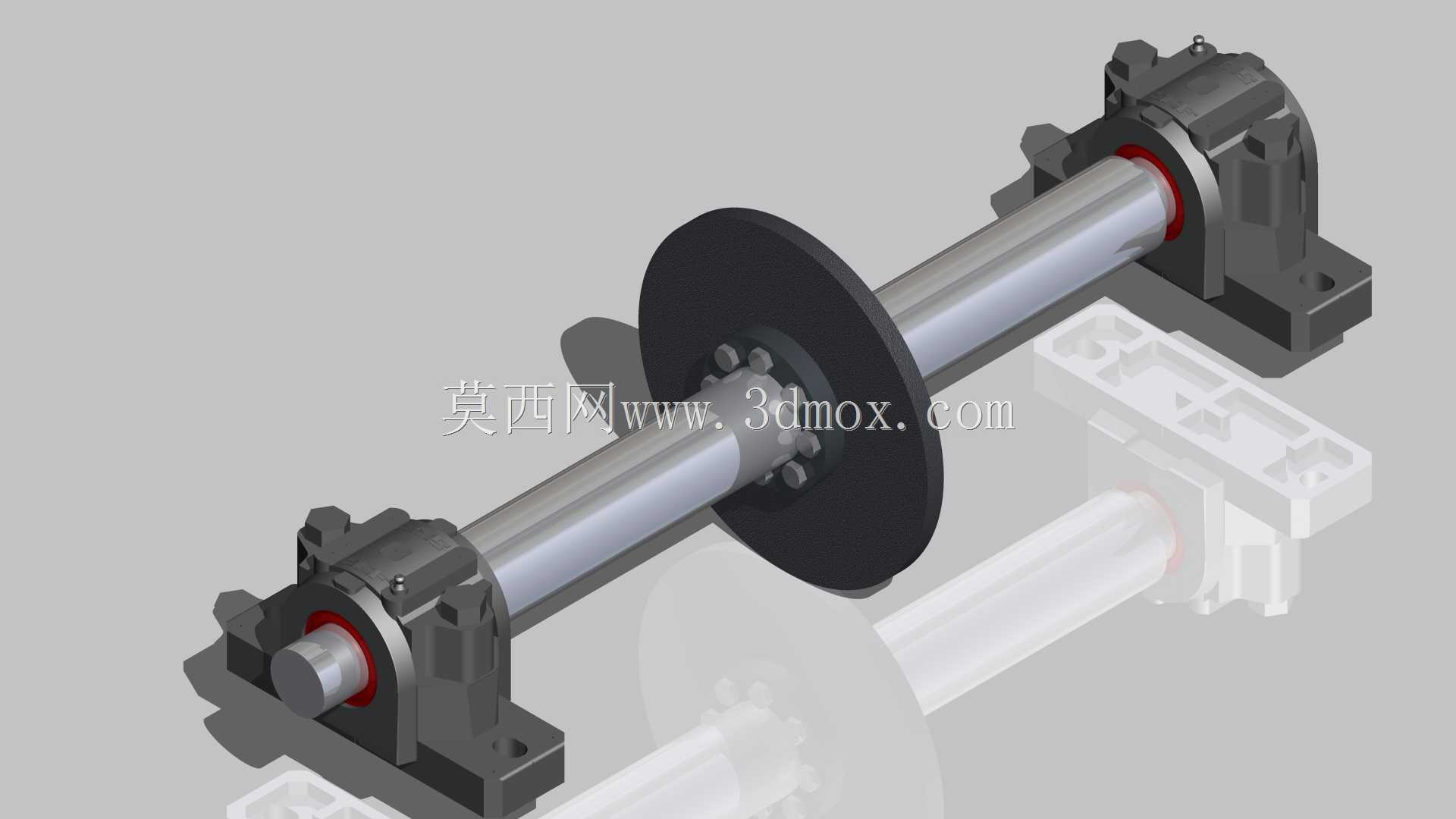

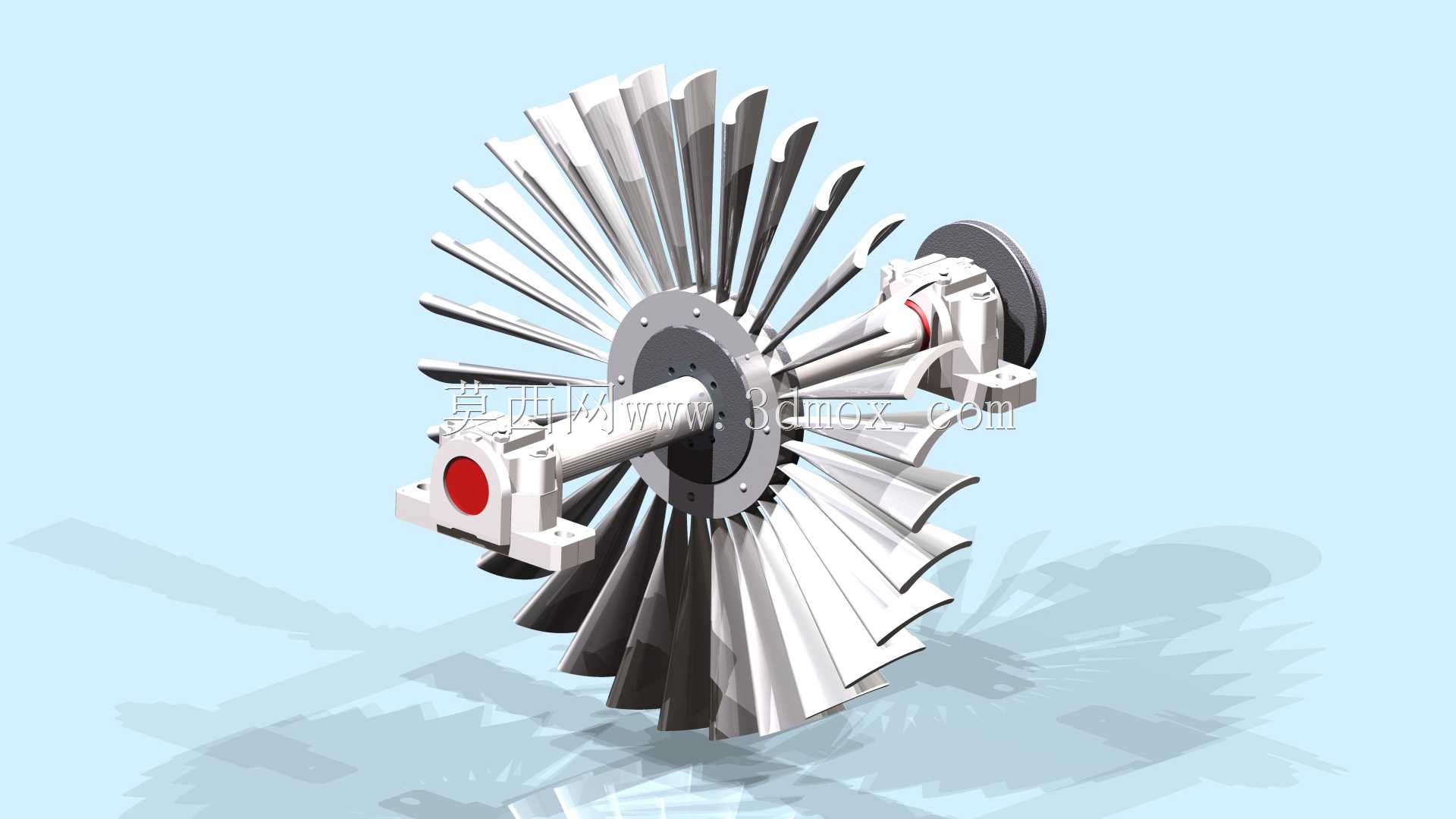

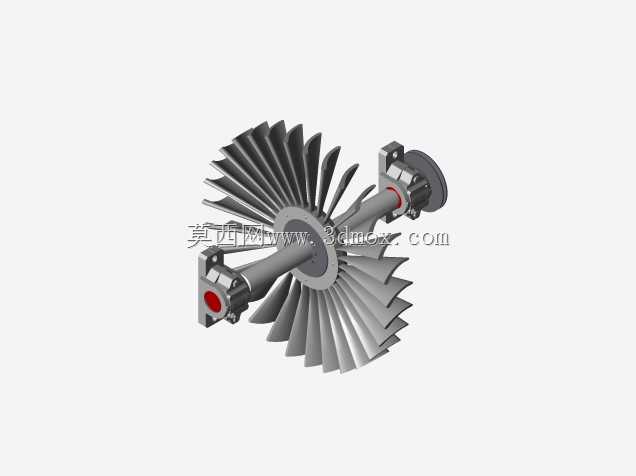

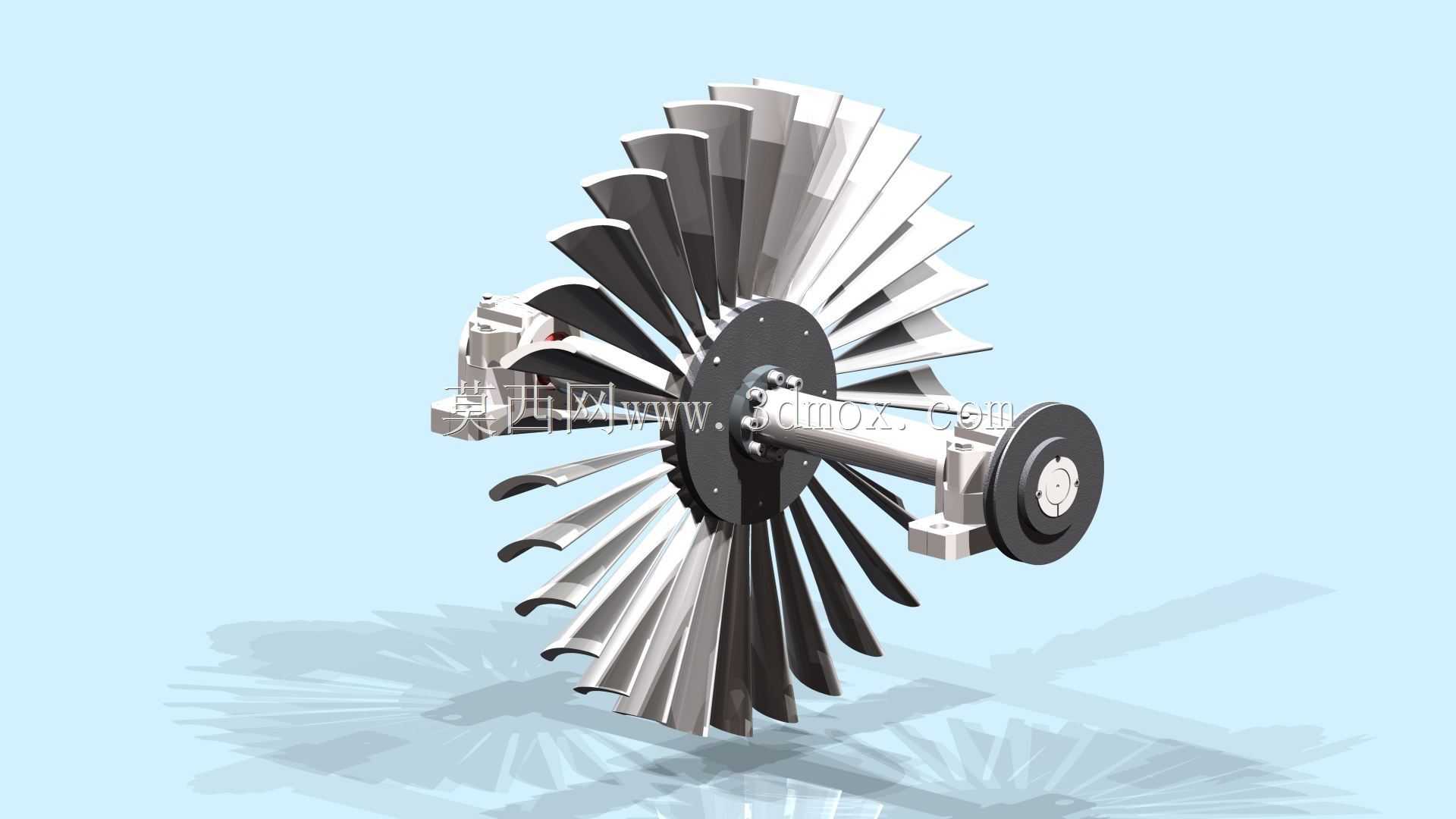

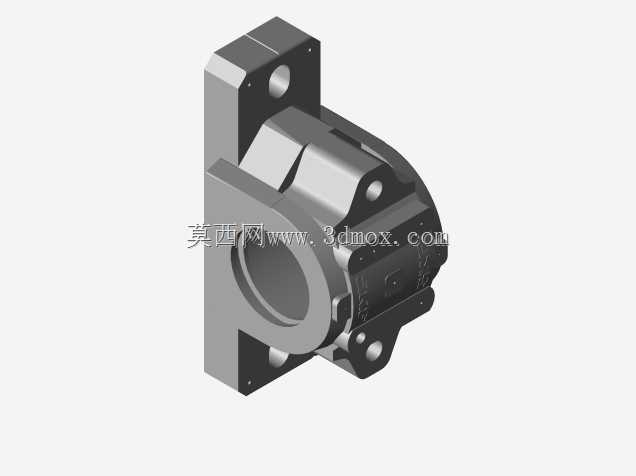

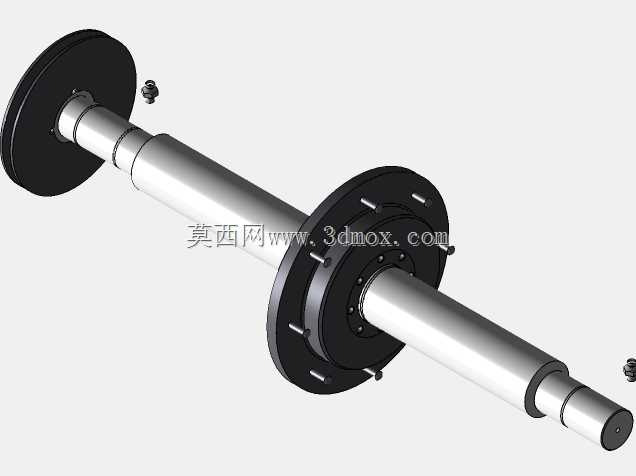

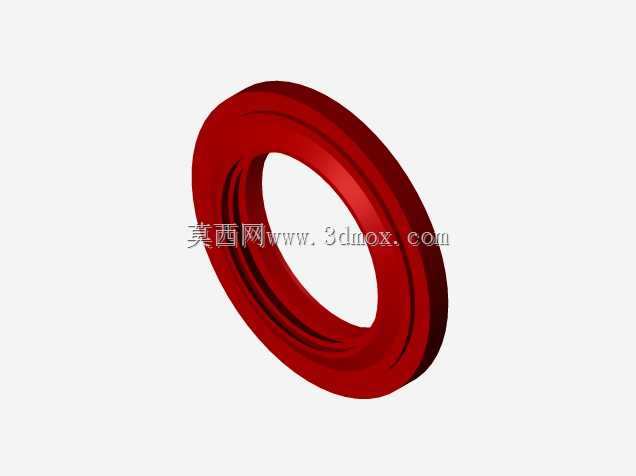

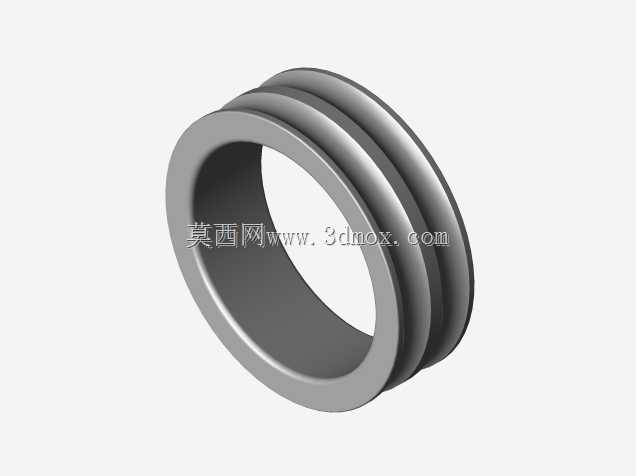

这款内叶轮机的结构设计，核心围绕工业场景下的定向通风、气流输送需求展开，在车间局部排风、设备散热风道、工艺气体循环等场景中，这类直联传动的叶轮结构能减少传动损耗，稳定输出定向气流。从结构布局来看，叶轮采用多叶片径向排布设计，叶片型线经过气动优化，相邻叶片间的流道均匀过渡，可降低气流通过时的紊流噪声，同时保证足够的风压输出，适配中等阻力的通风管路需求。叶轮与主轴的连接采用法兰盘锁紧结构，轮毂位置设置多组对称紧固点，可避免高速运转时的动平衡偏移，两端的轴承座采用集成式安装座设计，安装面预留标准螺栓孔位，能直接适配常规风机机架的安装基准，不需要额外加工转接板。设计过程中优先考虑了运转可靠性，主轴的轴肩定位尺寸与轴承内圈过盈量匹配常规工业轴承的装配公差，两端的密封结构可阻挡粉尘进入轴承腔，适配多粉尘的车间作业环境。叶轮叶片采用等强度变截面设计，从叶根到叶顶的厚度逐步递减，既保证叶根位置的结构强度承受离心力，又降低叶顶位置的重量，减少整体转动惯量，降低驱动端的启动负载。安装边界上，整机的轴向安装尺寸预留了两端轴承座的调节余量，径向尺寸以叶轮最大旋转直径为基准，外围需要预留不小于叶片长度15%的安全间隙，避免运转时叶片与风筒壁产生刮擦。这类结构的风机在实际使用中，可根据风道需求调整叶轮的旋转方向，叶片的安装角度经过预设，不需要现场二次调整即可达到设计风量，两端的安装支座采用对称设计，可适配卧式、倾斜式等多种安装姿态，满足不同设备的集成安装需求。传动端的轴伸尺寸采用标准工业轴径，可直接匹配常规联轴器与驱动电机连接，不需要定制转接轴件，降低现场安装的适配成本。整体结构没有冗余的装饰性部件，所有外露结构都服务于功能需求，检修时可直接拆卸两端轴承座的端盖完成轴承维护，不需要整体拆解叶轮组件，减少后期运维的工作量。
