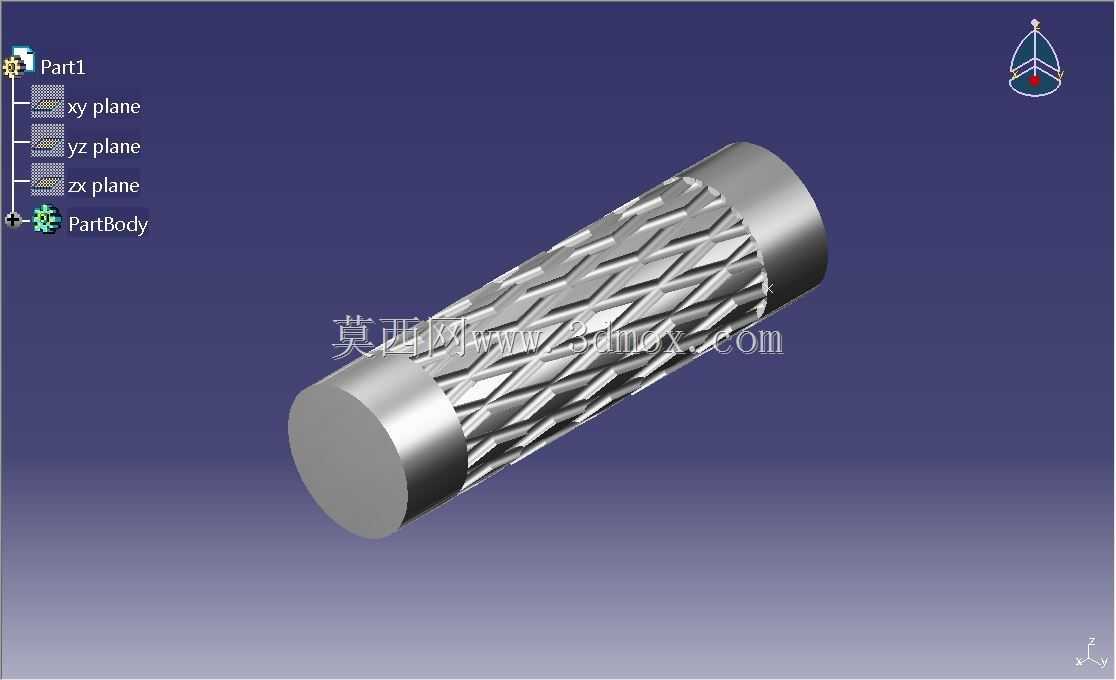

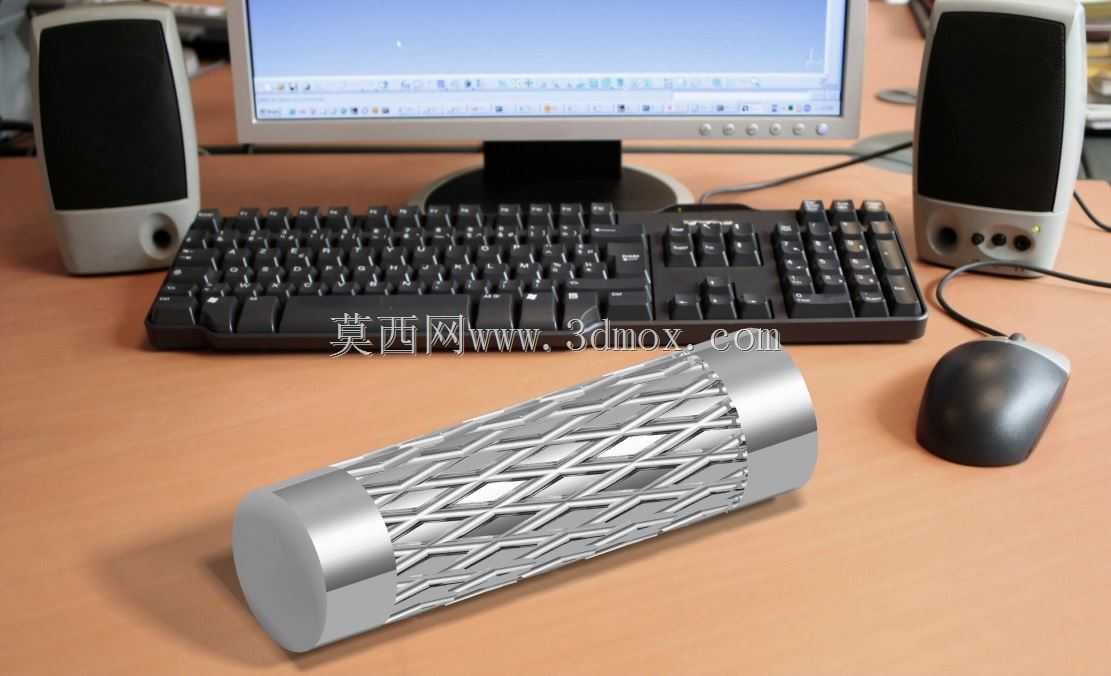

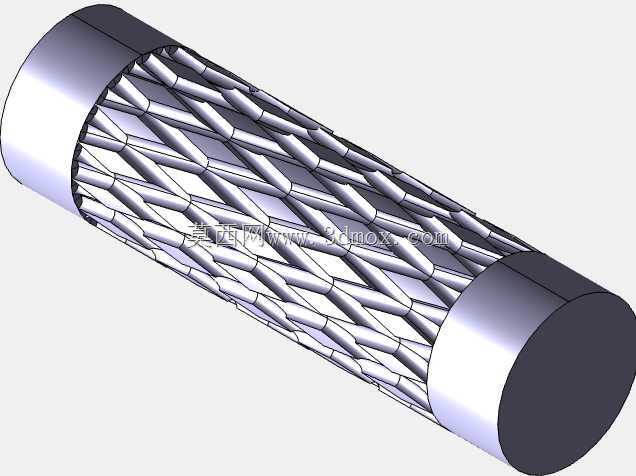

网纹滚花圆柱手柄结构三维设计

　　日常做手动工装、小型操作机构的结构设计时，经常会遇到需要手动旋拧、握持调整的圆柱操作件，这类零件如果表面做光面处理，实际操作时很容易因为手上沾有切削液、油污或者汗液出现打滑，尤其是需要施加一定扭矩的微调场景，光面圆柱的握持摩擦力完全达不到使用要求，滚花结构就是针对这类需求设计的表面防滑结构。这次设计的网纹滚花圆柱件，主体采用等直径圆柱结构，一端做平端收尾，没有额外的突出轴段或者安装卡槽，整体结构简洁，既可以作为独立的操作手柄压装到对应的调节螺杆端部，也可以直接在调节轴的端部直接加工出该滚花段，适配不同的安装场景。

　　从实际应用场景来看，这类滚花结构广泛用在仪器仪表的微调旋钮、小型阀门的手动操作端、工装夹具的锁紧旋钮、检具的调节手柄部位，比如车间里常用的高度尺微调旋钮、百分表的锁紧套、小型气路阀门的手动调节端，都会用到这类网纹滚花结构，相比轴向直纹滚花，网纹滚花的防滑方向性更好，不管是顺时针还是逆时针旋拧，都能提供均匀的摩擦阻力，不会出现某个方向施力时打滑的问题。设计这类滚花结构的时候，首先要确定滚花的节距，节距选择需要结合零件的直径来定，直径偏小的零件如果选过大的节距，滚花后齿形过深，不仅容易硌手，还会导致零件实际外径超差；直径偏大的零件如果节距选太小，滚花后的纹理太浅，使用一段时间磨损后就会失去防滑效果。这次的设计针对直径20mm左右的圆柱段，选用了标准的0.8mm节距网纹滚花，滚花深度控制在0.3mm左右，既保证足够的摩擦力，又不会因为齿形过深导致边缘出现毛刺、飞边。建模的时候要注意滚花的纹理走向，网纹滚花是左右斜向45度的纹理交叉形成的菱形网格，建模时不能简单用贴图代替纹理，要做出实际的凹凸齿形，这样后续做工程图的时候才能准确标注滚花参数，也能直接导出到加工环节做刀路模拟。安装边界方面，这个滚花段的长度设计为60mm，刚好符合成年人手部握持的宽度，手掌握持时手指能完全覆盖滚花区域，不会因为滚花段过短导致手指搭到光面部位影响施力；圆柱的非滚花端预留了3mm的光面导入段，压装到对应的安装孔时，导入段可以起到导向作用，避免压装时滚花的齿形刮伤安装孔内壁，保证压装后的同轴度。另外滚花的两端都做了0.2mm的倒角过渡，避免滚花加工后边缘出现锋利的锐角，操作时不会划伤手部，也能减少滚花边缘的应力集中，避免零件受磕碰时齿形崩缺。

　　实际生产中这类滚花零件一般采用圆钢车削成型后，用滚花刀在车床上直接滚压加工，建模时还原真实的滚花齿形，也能提前验证滚花后零件的实际外径是否和配合件存在干涉，比如有些旋钮外面需要加装防护套，滚花后的外径如果超差就会导致防护套无法装配，提前在三维模型里做出真实齿形就能避免这类装配问题。不同于塑料件的防滑纹采用注塑成型，金属件的滚花是通过滚压让材料表面产生塑性变形形成纹理，建模时也要考虑滚压后的材料隆起量，不能直接按照光轴直径加齿高来算最终外径，要预留一定的变形余量，这个模型里的光轴基础直径比最终滚花后的外径小0.15mm左右，刚好匹配滚压加工的材料变形规律，加工后不需要额外车削外圆就能达到尺寸要求。

　　从功能特性来说，这种网纹滚花结构除了防滑之外，还能在视觉上和其他光面零件形成明显区分，操作人员在设备上能快速识别出可手动调节的部位，降低误操作的概率，尤其是在密集布置的调节旋钮场景下，滚花表面的辨识度远高于光面或者喷塑表面。另外滚花形成的凹凸表面也能提升零件的散热面积，如果是用在需要频繁转动、有轻微发热的调节部位，比光面零件的散热效果更好。设计时还要注意滚花区域的位置，不能让滚花段延伸到零件的配合安装面，否则安装时滚花的齿形会破坏配合面的精度，导致安装松动或者同轴度超差，这个模型里滚花段距离安装端面预留了5mm的光面配合段，配合段的公差按照h7加工，保证和安装孔的过渡配合精度，压装后不会出现松动偏转的问题。
