带附加板加高外壳RAK811 LoRa跟踪装置

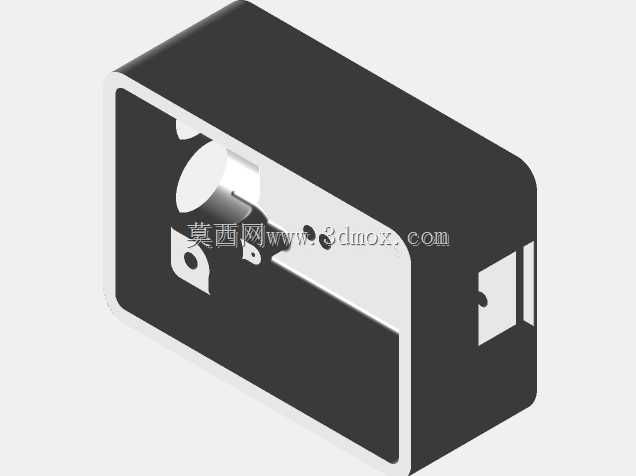

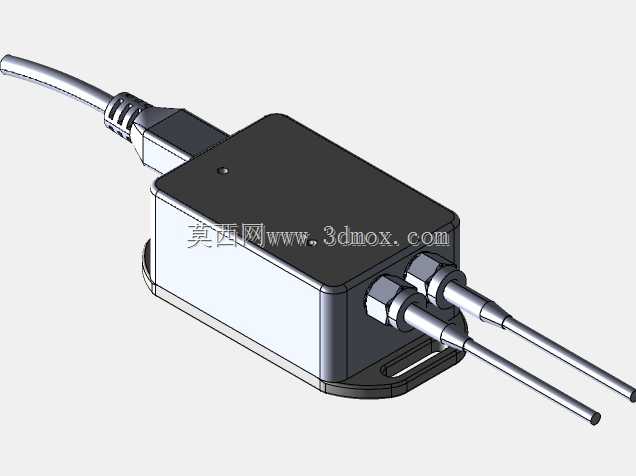

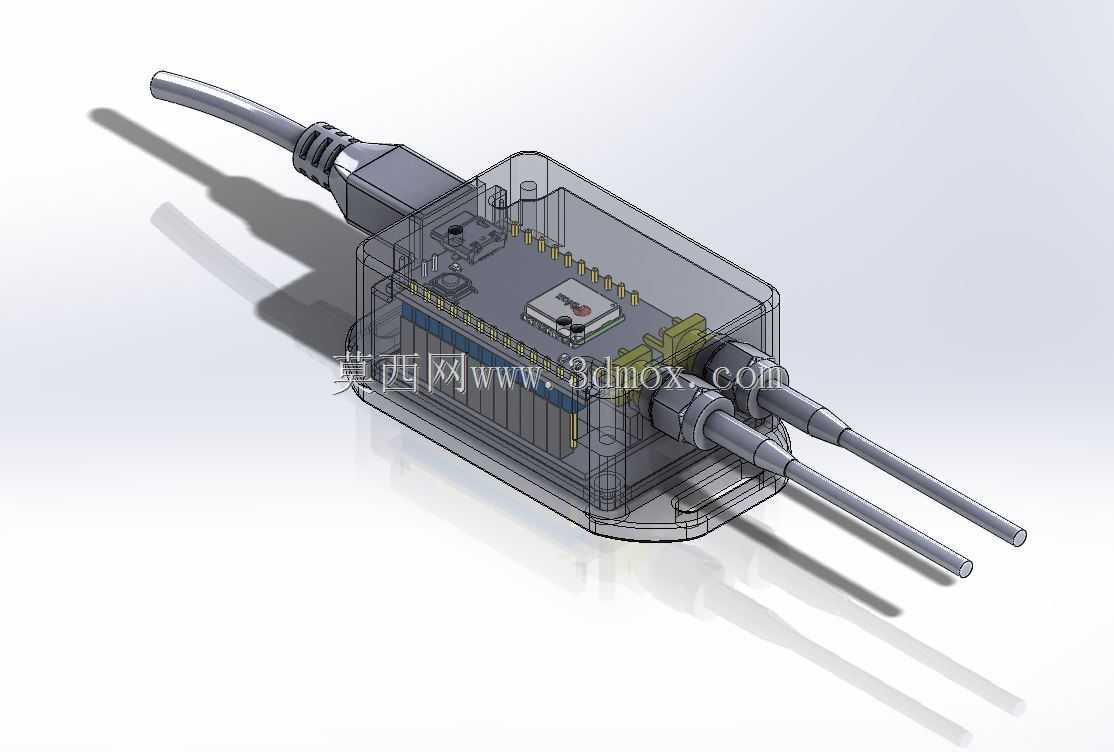

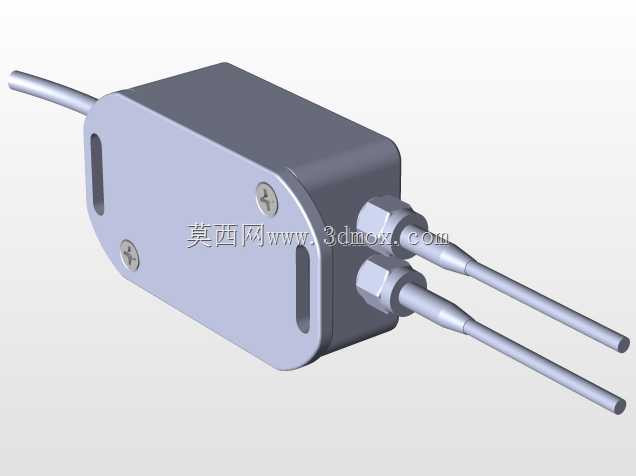

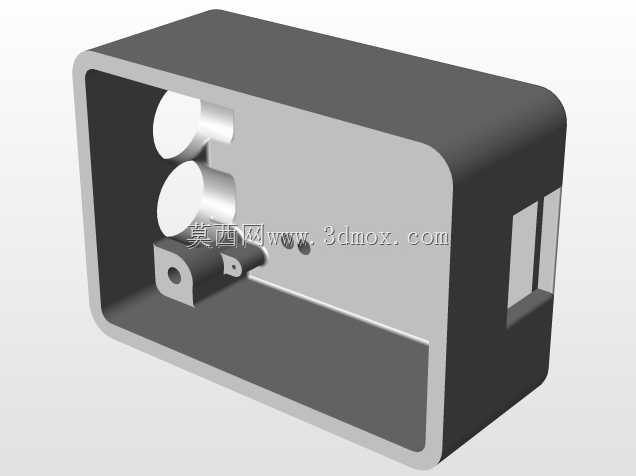

在户外资产定位、工业厂区设备巡检、偏远区域数据采集这类LoRa组网场景中，终端跟踪设备的壳体防护与扩展适配一直是结构设计的核心痛点。常规RAK811跟踪器的标准外壳仅能容纳核心主板与基础天线接口，当项目需要叠加温湿度采集、振动检测、备用电源这类piggyback扩展PCB时，往往需要重新定制壳体，或是采用灌封、外置绑带的临时方案，既影响防护等级，也会在长期户外使用中出现接口松动、壳体渗水的问题。这款加高设计的跟踪器壳体，正是针对这类扩展需求做的结构优化，相比标准款外壳整体高度增加4mm，内部预留的竖向空间刚好可以容纳叠接在RAK811核心分接板上方的扩展PCB，不需要改动原有主板的固定孔位与接口布局，就能实现功能扩展的装配需求。从结构细节来看，壳体采用半透明硬质塑料材质，既可以在不拆壳的情况下直观观察内部板卡的指示灯状态、接线情况，也能满足IP54左右的日常防尘防泼溅要求，适配户外露天、车间多尘的使用环境。壳体一端预留了标准USB接口的出线位，采用一体成型的线缆防弯折结构，避免调试、供电插拔时线缆根部反复弯折导致的线芯断裂；另一端则预留了两个射频接口的固定位，对应LoRa天线与可能的GNSS天线外接需求，接口处做了凸台限位，安装时可以直接将SMA接头卡入定位，不需要额外打胶固定，装配效率更高。壳体内部的主板固定柱完全匹配RAK811分接板的安装孔位，加高部分的内壁做了0.8mm的均匀壁厚，既保证壳体整体的结构强度，避免堆叠板卡后出现壳体受压变形的问题，也不会因为壁厚过大导致整体重量超标，适合挂载在移动资产、巡检设备上长期使用。在安装边界上，这款壳体的长宽尺寸与标准RAK811外壳保持一致，原有标准款的安装支架、固定卡扣都可以通用，不需要针对加高款重新设计安装配件，项目改造时可以直接替换原有壳体，降低改造成本。壳体边角做了R3的圆角过渡，既避免安装时划伤操作人员，也能减少户外使用时的应力集中，在高低温交替环境下不容易出现边角开裂的问题。实际装配时，扩展PCB可以通过板间排针直接与核心RAK811板连接，加高的内腔预留了排针连接的高度空间，不会出现板件挤压、元件磕碰壳体内壁的情况，内部走线可以沿着壳体侧边的预留线槽排布，避免线缆挤压射频接口造成信号屏蔽。
