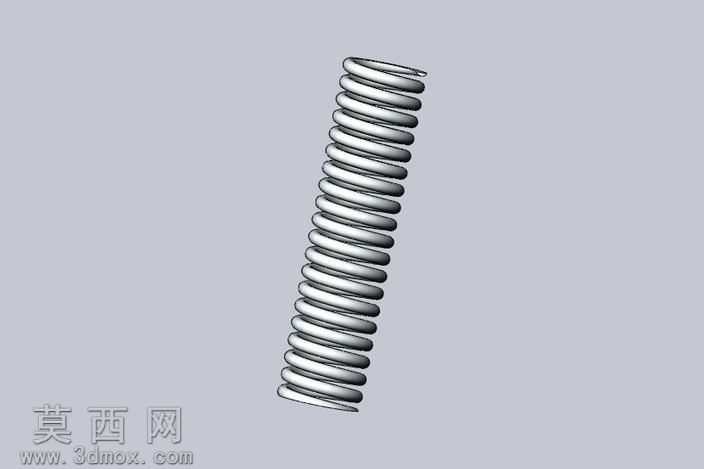

两端并紧型圆柱螺旋压缩弹簧三维建模作品

本作品为圆柱螺旋压缩弹簧的三维参数化建模成果，建模过程依托三维机械设计软件完成，整体遵循机械设计中压缩弹簧的标准规范进行结构还原。建模初期首先梳理压缩弹簧的核心结构参数：明确弹簧丝直径、弹簧中径、有效圈数、支撑圈数、自由高度、节距等关键设计参数，针对两端并紧磨平的端部结构做专门的特征处理，保证端部支撑圈与有效圈的过渡自然顺滑，无几何畸变。建模时采用螺旋扫描作为核心特征创建方式，首先绘制精准的螺旋线路径，严格匹配设定的节距与圈数参数，螺旋线的两端设置自然收束的过渡段，对应两端并紧的支撑圈结构，保证支撑圈部分节距逐步缩小至弹簧丝直径尺寸，还原并紧端的贴合状态；随后绘制弹簧丝的圆形截面轮廓，沿螺旋线路径完成扫描生成弹簧主体曲面，再通过实体化操作得到弹簧的基础实体。完成主体建模后，对弹簧两端的支撑圈端面做磨平处理，通过拉伸切除特征创建平整的支撑端面，保证弹簧安装时的端面贴合度，符合实际压缩弹簧的安装使用要求。材质渲染阶段，为弹簧实体赋予合金弹簧钢材质，调整材质的金属粗糙度、反射率参数，还原弹簧钢经过表面处理后的银灰色金属质感，添加合适的环境光影效果，让弹簧的螺旋曲面光影过渡自然，清晰呈现每一圈簧丝的轮廓形态与螺旋走向，直观展现弹簧的整体结构。结构设计上严格遵循圆柱螺旋压缩弹簧的力学特性要求，有效圈部分保持均匀一致的节距，保证弹簧受轴向压力时能产生均匀的弹性变形，两端并紧的支撑圈不参与弹性变形，仅起到支撑定位、保证弹簧工作时垂直度的作用，整体结构完全符合通用机械中压缩弹簧的设计标准，可用于机械装配场景的虚拟装配、运动仿真演示、力学性能模拟等用途，建模过程中保留了参数化关联特征，可通过修改核心参数快速生成不同规格的压缩弹簧模型，提升同类零件的建模效率。
