joyetech款自我电子雾化烟三维设计作品

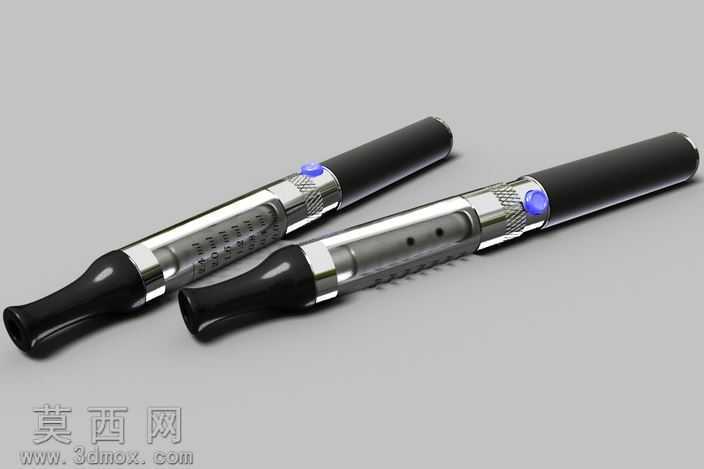

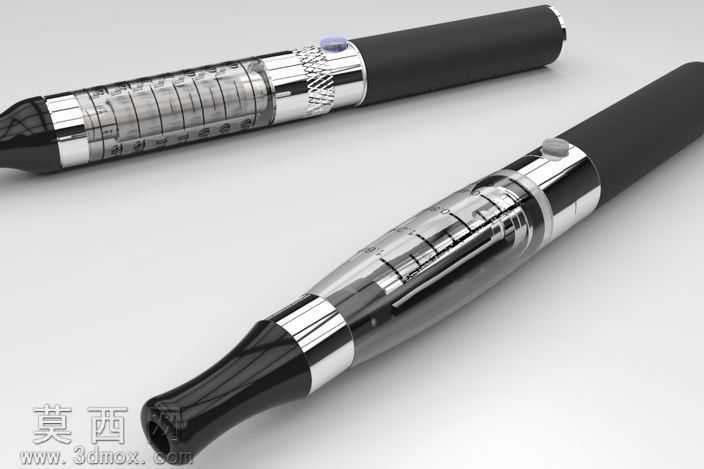

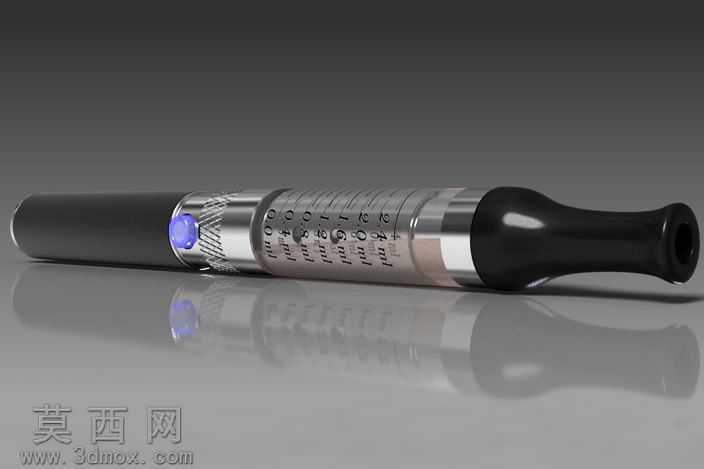

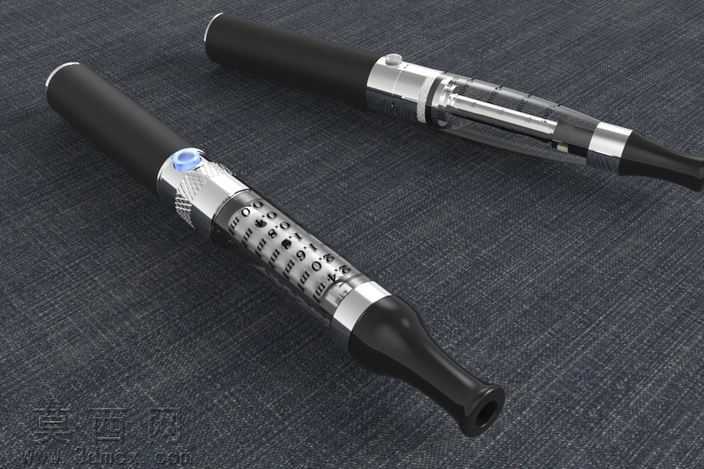

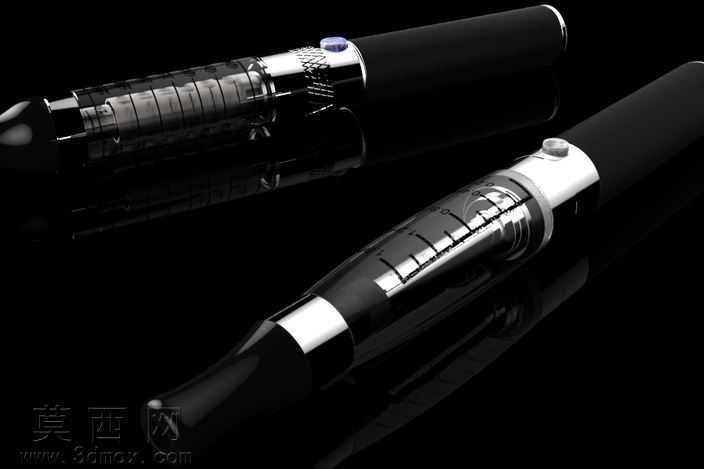

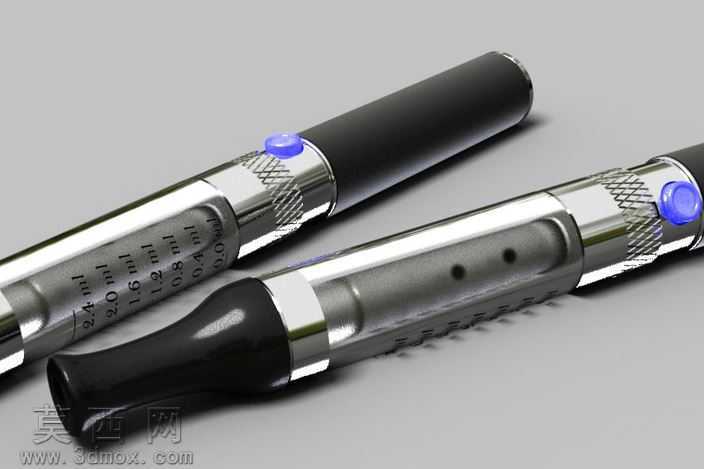

本作品为joyetech款自我电子雾化烟的三维建模设计成果，建模阶段依托Autodesk Inventor平台完成全参数化结构搭建，首先对产品进行模块化拆分，将整体划分为烟嘴段、储油雾化仓段、控制电池段、尾盖段四个独立建模单元，每个单元严格按照实物尺寸比例进行草图绘制与特征生成。烟嘴部分采用曲面放样命令构建符合人体工学的收弧造型，边缘做圆角过渡处理，模拟食品级塑胶材质的圆润触感，建模时特意预留了烟嘴与雾化仓的卡扣装配间隙，保证后续装配干涉检查的准确性。储油雾化仓段是建模的核心部分，首先构建透明储油外管的薄壁圆柱特征，在管身表面通过包覆命令蚀刻容量刻度标识，刻度数值从0.5ml到1.6ml依次排布，清晰还原实物的容量标注功能；雾化仓内部依次构建发热丝固定座、导油棉容纳腔、气流通道等细节结构，金属连接环部分采用旋转凸台命令生成，表面添加滚花纹理特征，还原金属件的防滑握持结构。控制电池段首先构建圆柱形电池仓壳体，在壳体侧面添加圆形控制按键的装配位，按键表面做宝石切面造型，模拟带指示灯的透光按键效果，壳体与雾化仓连接的螺纹结构采用螺旋线扫描命令精准生成，保证螺纹配合的参数符合通用烟具的连接标准。尾盖部分采用平滑的圆弧收边造型，内部构建充电接口的容纳槽位。材质与渲染阶段，针对不同部件分配对应材质属性：烟嘴与尾盖分配哑光黑色塑胶材质，调整粗糙度参数模拟磨砂质感；储油外管分配高透明PC材质，添加轻微的折射与反射参数，还原透明管的通透视觉效果；金属连接环与按键外圈分配镀铬金属材质，调整高光强度与反射模糊参数，模拟亮面金属的光泽感；按键的透光部分分配半透明蓝色亚克力材质，添加自发光参数模拟按键点亮时的指示灯效果；储油仓内部模拟烟油填充效果，分配浅棕色半透明液体材质。渲染时采用影棚级柔光环境，在产品下方添加高反射地面，生成清晰的倒影效果，提升产品展示的精致感。设计过程中全程遵循实物的装配逻辑，完成所有部件建模后进行全局干涉检查，调整各部件的配合公差，保证整体模型的结构合理性，同时兼顾外观还原度与结构完整性，既可以用于产品外观展示，也可作为烟具结构设计的参考模型，模型同时导出STEP、IGES等通用格式，方便不同三维软件间的交互使用。
