卧式液压原木劈裂拆分设备结构设计

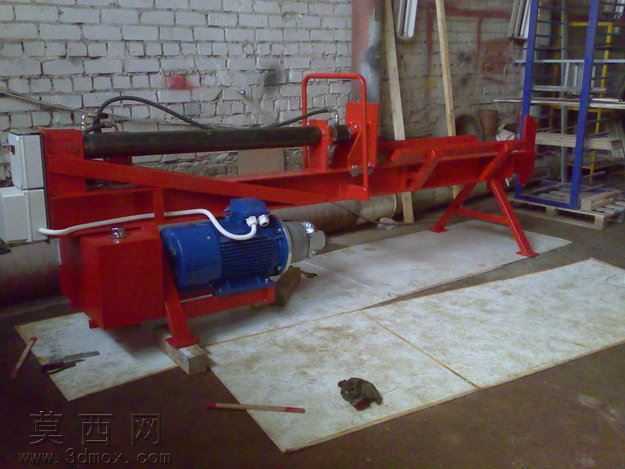

本模型为卧式液压驱动的原木劈裂拆分设备，整体采用卧式长床身布局设计，建模过程中首先完成主体承载机架的结构搭建，采用矩形型钢焊接框架作为核心承载基体，建模时严格还原机架的斜向支撑腿结构，保证设备工作时的结构稳定性，床身沿长度方向设置原木推送导轨，对推送滑台的运动方向进行约束，避免劈裂作业时出现偏载卡顿的问题。动力单元部分采用电动机搭配液压泵站的集成设计，建模时将蓝色电动机与红色液压油箱、阀组整合为一体式动力模块，布置在设备靠近操作端的一侧，液压管路采用柔性管线建模还原，沿机架侧面排布固定，避免管路干涉运动部件，同时还原液压油缸的长行程结构，油缸沿床身中轴线布置，输出端连接原木推压头，推压头端面设置防滑凸棱结构，保证推送原木时不会出现打滑偏移。设备末端设置可更换的劈刀安装位，可根据原木直径、劈裂需求更换不同刃数的劈刀，满足不同规格木料的拆分作业需求，操作端设置防护式操作扶手，建模时还原扶手的弯折弧度与安装位置，兼顾操作便利性与作业安全性。材质渲染阶段，机架、油箱、推压结构采用哑光红色工业漆材质，还原农用林业设备的常用涂装质感，电动机采用深蓝色铸铁外壳材质，液压油缸活塞杆做抛光金属镀铬材质处理，液压管线采用黑色耐油橡胶材质，地面场景做水泥地坪与旧化板材材质，还原车间试制场景的真实质感。设计思路上充分考虑林业劈柴作业的实际需求，采用卧式低重心布局降低设备上料难度，长行程油缸可适配长度1.5米以内的原木拆分作业，液压驱动方式相比机械冲击式劈木机运行更平稳，作业噪音更低，集成式动力单元减少了外部管路的杂乱排布，便于设备的日常维护与转运，整体结构受力路径清晰，所有承载部件的建模均参考实际液压劈木机的受力工况做结构加强，斜向支撑腿可将劈裂作业时的反作用力均匀传导至地面，避免设备作业时出现移位或结构变形。
