瓦尔塔电池配套电缆终端结构设计

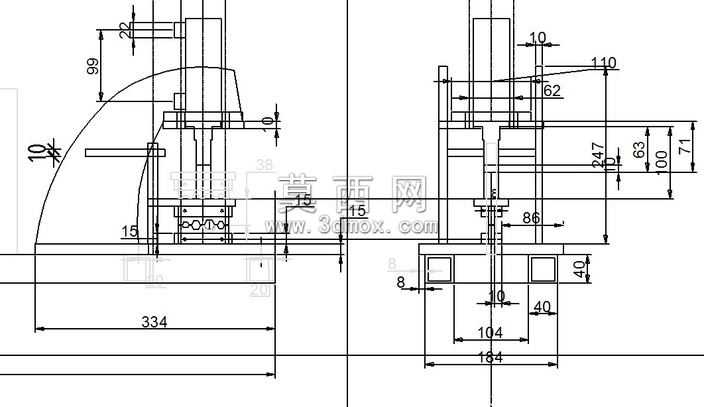

本电缆终端结构是针对瓦尔塔电池经销场景下的接线配套需求开展的三维设计，建模阶段首先梳理了二维工程图中标注的全尺寸参数，以毫米为单位搭建1:1比例的基准坐标系，先绘制底部安装基座的截面轮廓，基座总长度334mm，底部设置对称分布的方形安装孔位，孔边距基座边缘8mm，孔中心横向间距104mm，纵向定位尺寸40mm，通过拉伸特征生成基座实体后，对安装孔边缘做0.5mm的倒角处理，消除锐边避免安装时划伤线缆绝缘层。中部的接线柱组件采用分层建模思路，核心导电柱直径10mm，总伸出长度247mm，柱体上依次设置定位凸台、密封槽、接线压接段，其中压接段长度63mm，表面预留滚花纹理的建模特征，用于后续压接线缆时提升接触摩擦力，避免接线松脱；外部的防护壳体采用曲面建模方式，根据工程图中99mm的弯曲半径绘制弧形防护轮廓，壳体壁厚设置为3mm，与内部导电柱之间预留2mm的绝缘间隙，壳体顶部设置线缆穿入孔，孔位直径匹配常规电缆外径，同时在孔位处设计倒扣结构，用于固定线缆密封胶圈。建模过程中对各部件的装配公差做了参数化约束，基座与接线柱的同轴度公差控制在0.1mm以内，防护壳体与基座的装配止口间隙设置为0.2mm，保证装配后无松动错位。材质分配阶段，导电柱赋予铜合金材质，调整金属粗糙度参数模拟镀锡后的哑光金属质感，基座赋予阻燃ABS工程塑料材质，添加轻微的磨砂纹理提升真实感，防护壳体赋予耐候尼龙材质，调整半透明参数可直观展示内部接线结构。渲染阶段采用正交视角输出工程展示图，搭配线框叠加模式可同时呈现实体结构与尺寸定位关系，整体设计完全匹配电池经销场景下的接线安装需求，结构紧凑安装便捷，兼顾导电稳定性与防护安全性，可直接用于生产加工的尺寸参考与装配指导。
