高承载多层可卷收式注塑机配套机架

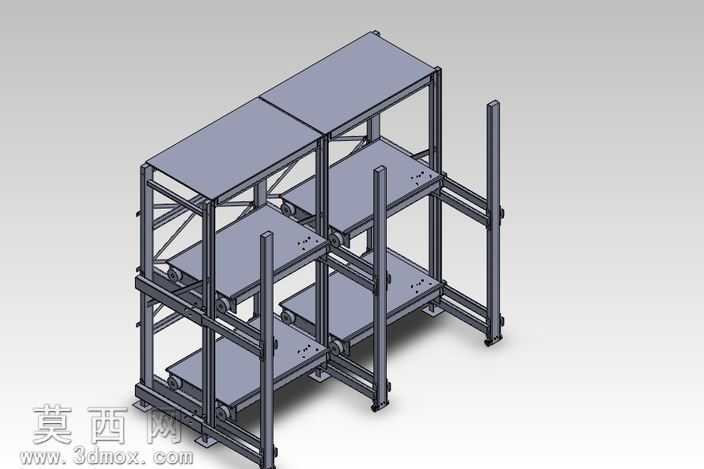

本作品为注塑生产场景配套的重型承载机架三维模型，采用主流三维机械设计软件完成全参数化建模，建模过程严格遵循机械结构设计规范，对机架的每一处型材连接节点、层板安装位、支撑立柱、横向加强筋都进行了1:1等比例还原，模型几何特征完整无缺失，无破面、重叠面等建模缺陷，可直接用于后续的工程出图、结构仿真与生产加工参考。模型渲染阶段采用哑光金属材质模拟工业方钢焊接机架的真实质感，层板部分采用磨砂金属板材材质，搭配柔和的工业环境光完成渲染输出，能够清晰展现机架的整体结构与各部件的装配关系，视觉效果贴近真实工业设备的实物状态。结构设计上，该机架采用双侧立式方通作为主支撑立柱，搭配多层横向承托层板，每层层板底部都设置了横向加强横梁与斜向支撑筋，通过力学仿真优化了支撑点位的分布，确保单层可稳定承载3000公斤的注塑生产物料、模具配件或待加工工件，满足重型注塑生产场景的高承载需求；机架前端设置了可卷收式延展结构，无需额外拓展配件即可在机架前部拉出卷收式承载面，拓展临时操作或物料暂存空间，闲置时可完全收合不占用额外车间通道空间，适配注塑车间紧凑的工位布局需求。设计过程中充分考虑了注塑生产场景的实际使用需求，整体采用模块化拼接设计，各层板间距可根据实际存放的物料高度进行灵活调整，主支撑立柱底部预留了脚轮或固定地脚的安装孔位，既可以作为固定工位的重型存储机架使用，也可以加装脚轮作为注塑工位间的物料转运架使用，兼顾了固定存储与灵活转运的双重使用需求；所有型材连接处均预留了标准螺栓安装位，符合通用机械装配的工艺要求，无需二次修改即可直接对接生产加工流程，能够有效缩短注塑车间配套工装的设计开发周期，为注塑生产的工位布局优化、物料存储管理提供可靠的三维模型参考。
