五辐式轻量化汽车轮毂三维结构设计

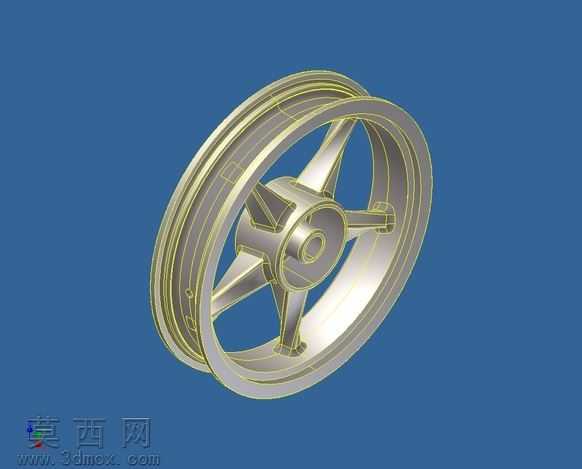

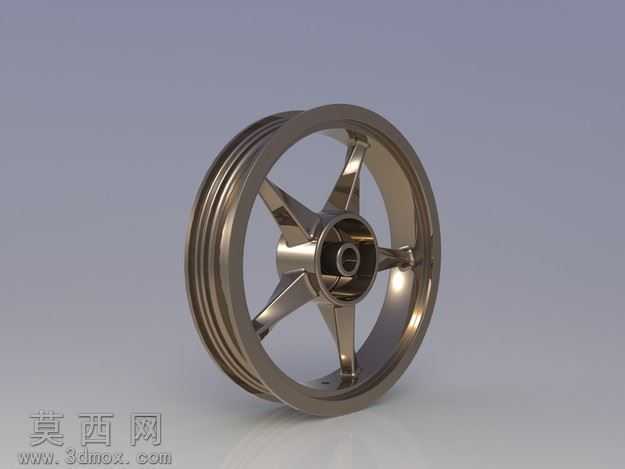

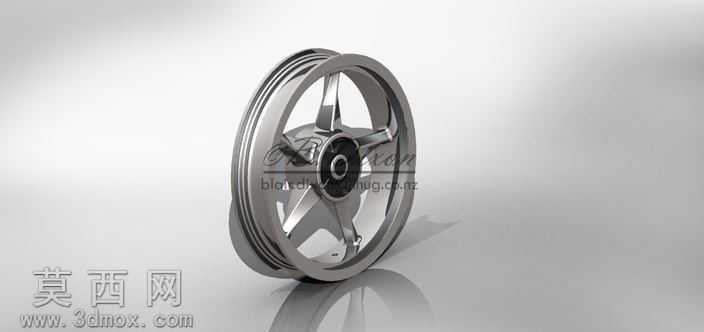

该作品为针对印尼市场rim产品做优化改进的五辐式轮毂三维结构设计，整体建模过程依托主流三维CAD软件完成，通过参数化草图绘制轮毂的截面轮廓，先确定轮辋的标准安装尺寸、轮辐的分布角度与中心安装座的配合公差，再通过旋转特征生成轮辋的基础筒体结构，利用拉伸、放样特征构建五根对称分布的辐条结构，每根辐条采用变截面流线型设计，从中心轮毂座向外延伸至轮辋连接处逐步收窄过渡，既保证结构受力的均匀传递，也兼顾外观的动感视觉效果。建模过程中对轮辋的胎圈座、气门嘴安装孔、中心定位孔、螺栓安装孔位都做了精准的特征切除，严格匹配通用轮胎安装与车辆轴头连接的尺寸规范，所有圆角过渡都做了统一的参数设置，避免应力集中问题，提升轮毂结构的抗疲劳性能。材质渲染阶段采用抛光金属材质模拟铝合金轮毂的质感，调整金属粗糙度、反射率参数还原真实轮毂的金属光泽，线框显示模式下可清晰查看模型的内部壁厚、辐条内部加强结构与各部位的连接关系，模型无破面、无重叠特征，几何拓扑结构完整。设计思路上在原始rim产品基础上优化了辐条的受力角度，减薄了非受力区域的壁厚实现轻量化目标，同时保留了足够的结构强度，轮辋部分采用双层卷边结构适配无内胎轮胎的安装要求，中心安装座设计有凸台定位结构，可保证装车时的同轴度精度，整体模型可直接用于后续的结构仿真分析、数控加工编程或者3D打印样件验证，适配多款小型乘用车、电动摩托车与高端自行车的改装使用需求，兼顾了实用性与外观设计的协调性。
