AA型圆柱干电池外观结构三维数模

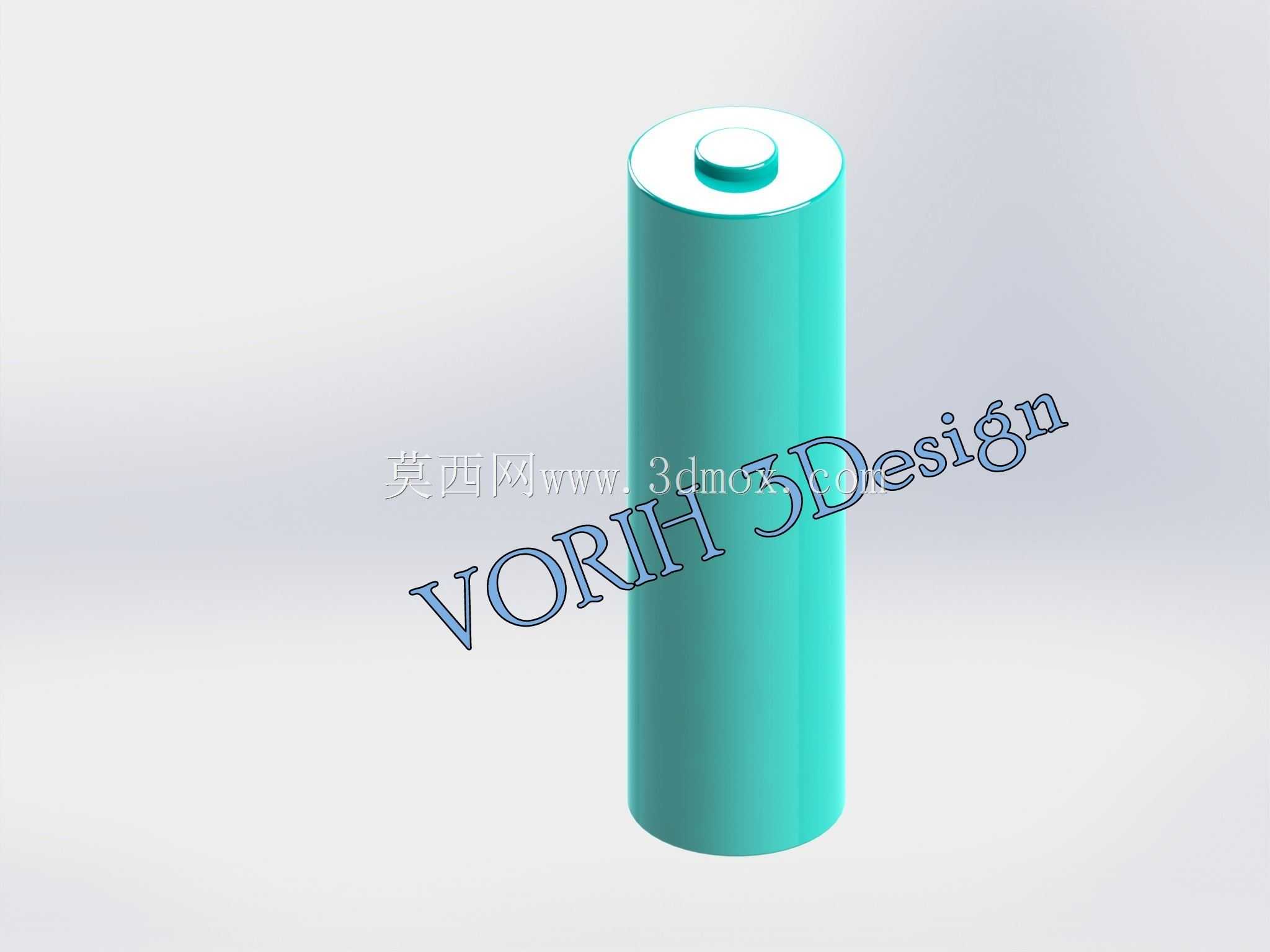

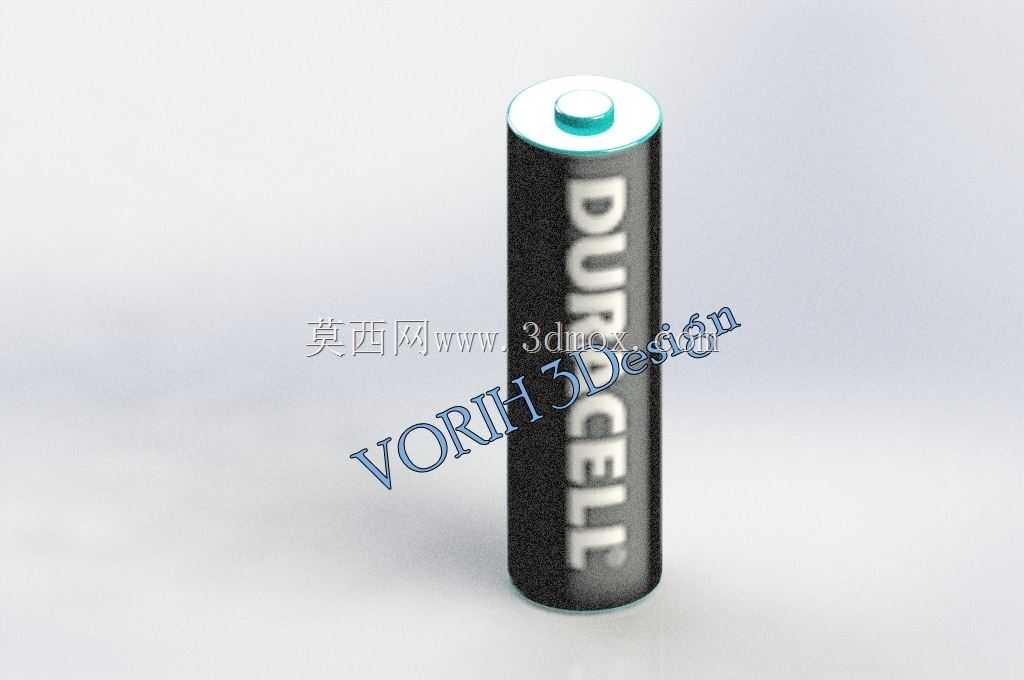

日常做消费类电子产品结构适配时，AA规格圆柱电池是绕不开的标准供电部件，小到电视遥控器、无线鼠标、儿童电动玩具，大到部分手持检测仪表、便携照明设备的电池仓设计，都需要匹配该规格电池的实体尺寸做结构校核，避免出现仓体间隙过大导致电池晃动接触不良，或是尺寸预留不足装件卡滞的问题。这个数模还原了AA电池的典型圆柱外形结构，顶部凸起的正极帽、底部平整的负极接触面都做了等比例还原，建模时严格遵循民用AA电池的通用尺寸规范，整体柱体直径控制在14mm区间，总高度控制在50mm区间，正极帽的凸起高度、直径都和市面常规量产AA电池保持一致，能直接导入各类消费电子、小型手持设备的装配体中做干涉检查。做结构设计时，电池仓的弹片压缩量、仓盖的扣合位置都需要参考电池的实体外形做匹配，比如正极接触弹片的避让槽深度，要刚好适配正极帽的凸起高度，既不能过深导致接触弹片压合量不足断电，也不能过浅导致电池装入后顶起仓盖出现缝隙。很多新手设计师做电池仓时容易忽略电池外壳的拔模斜度，实际量产的AA电池柱体并非绝对直筒，外壳钢壳从底部到顶部存在微小的脱模斜度，这个数模也还原了这一细节，在做仓体内壁限位筋设计时，就能精准计算筋条的突出量，保证电池装入后既能顺畅推入，又不会在仓内径向晃动。另外在做产品跌落仿真时，这个电池模型也能作为配重件导入装配体，模拟真实装电池状态下的设备重心位置，校核外壳结构的抗冲击强度，避免空机仿真通过、实际装电池后跌落出现结构断裂的问题。不同于定制化的异形供电部件，AA电池作为通用标准件，其外形尺寸的通用性极强，不管是做一次性碱性电池的结构展示，还是做可充电镍氢AA电池的装配适配，这个数模都能满足结构校核的需求，不需要反复调整尺寸参数，能大幅缩短小型电子设备的结构设计周期，减少打样阶段因为电池尺寸匹配问题导致的改模次数。
