车用涡轮增压器结构三维数模

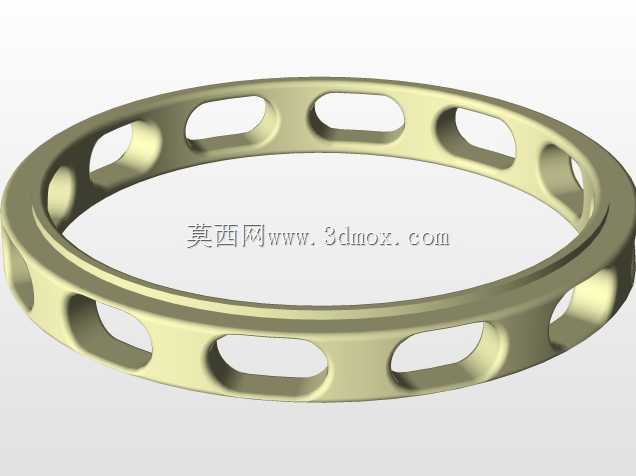

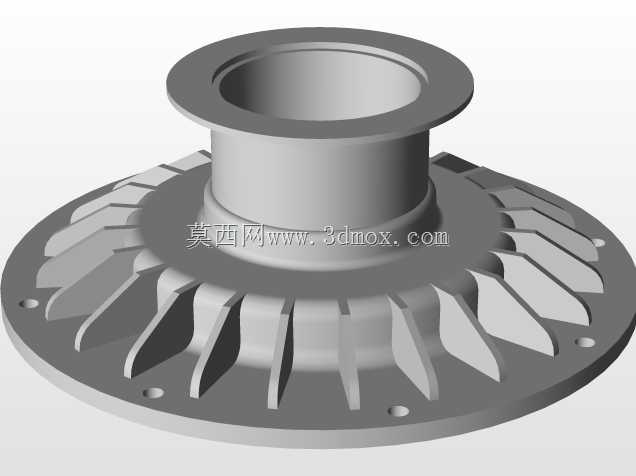

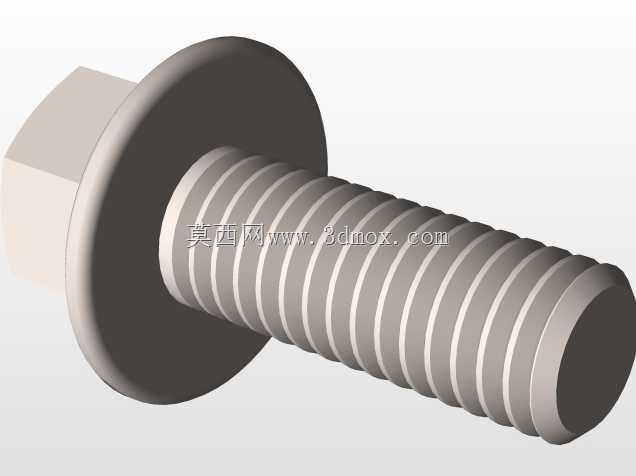

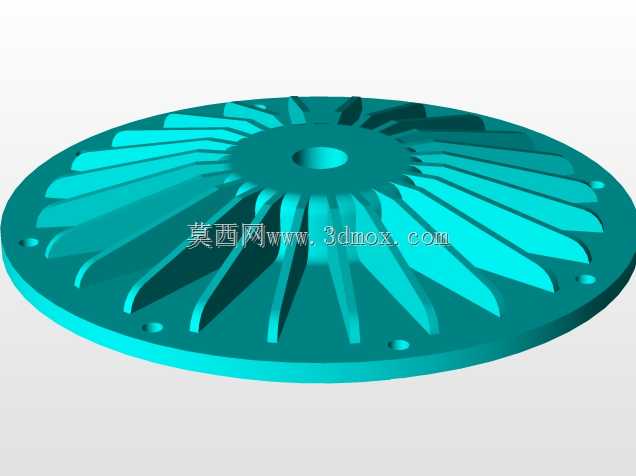

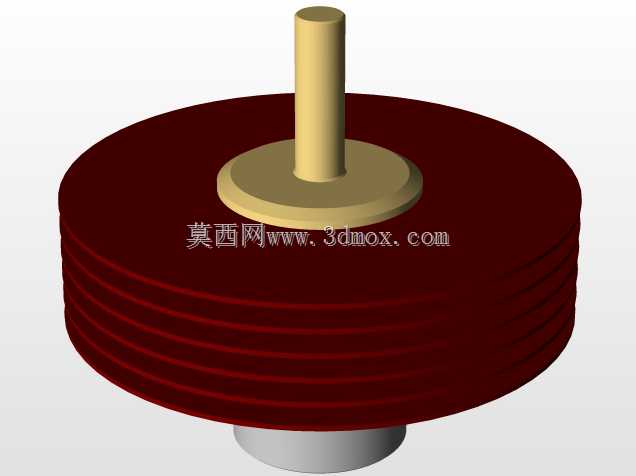

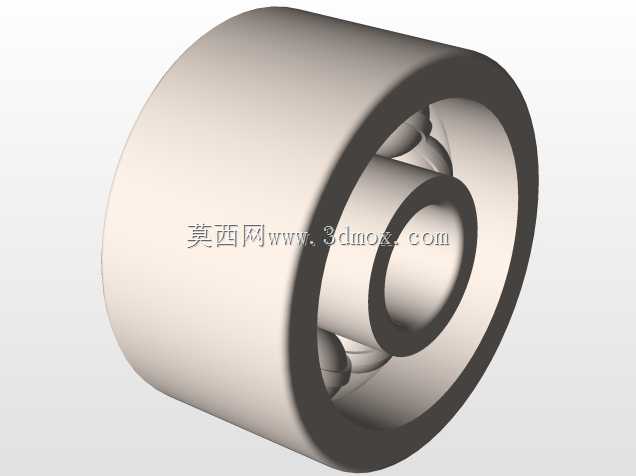

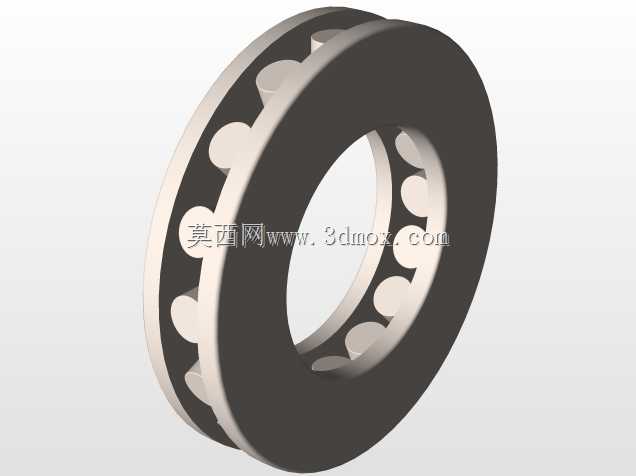

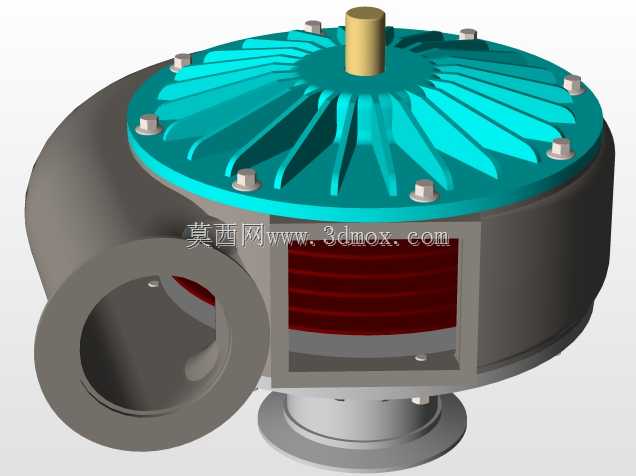

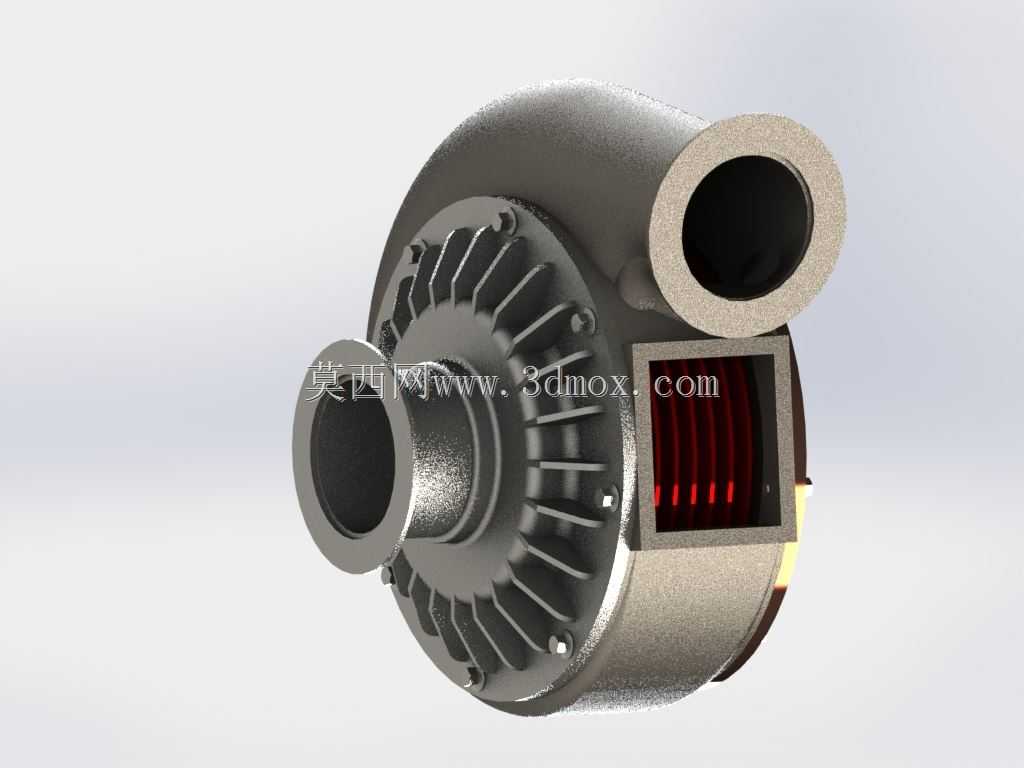

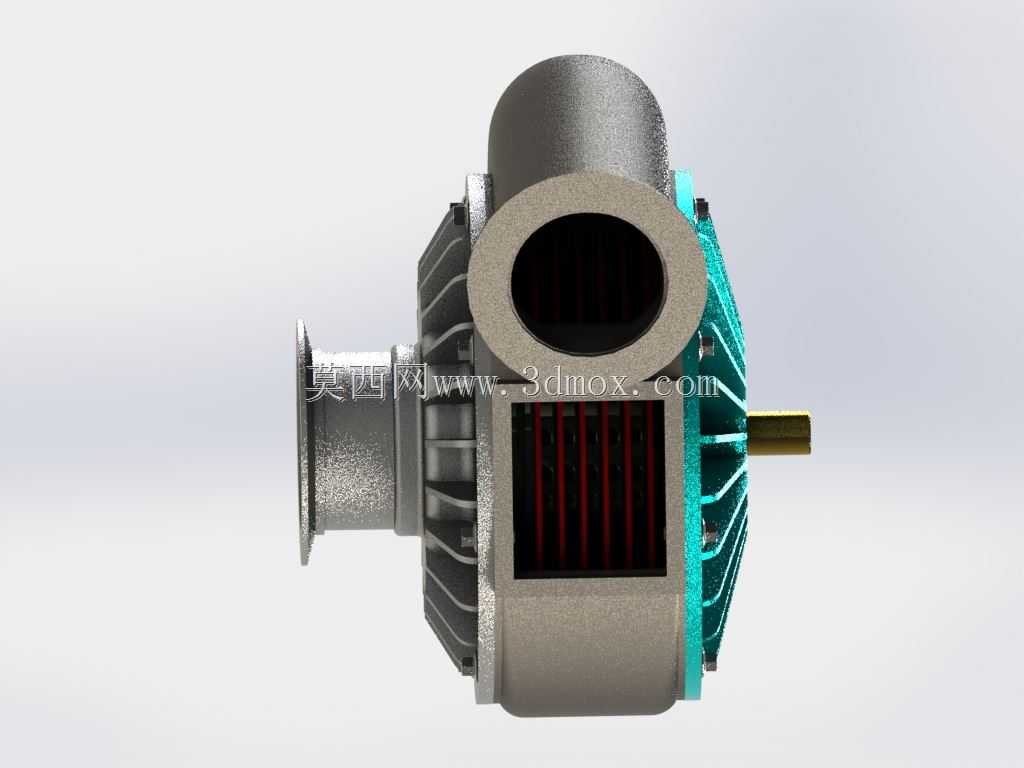

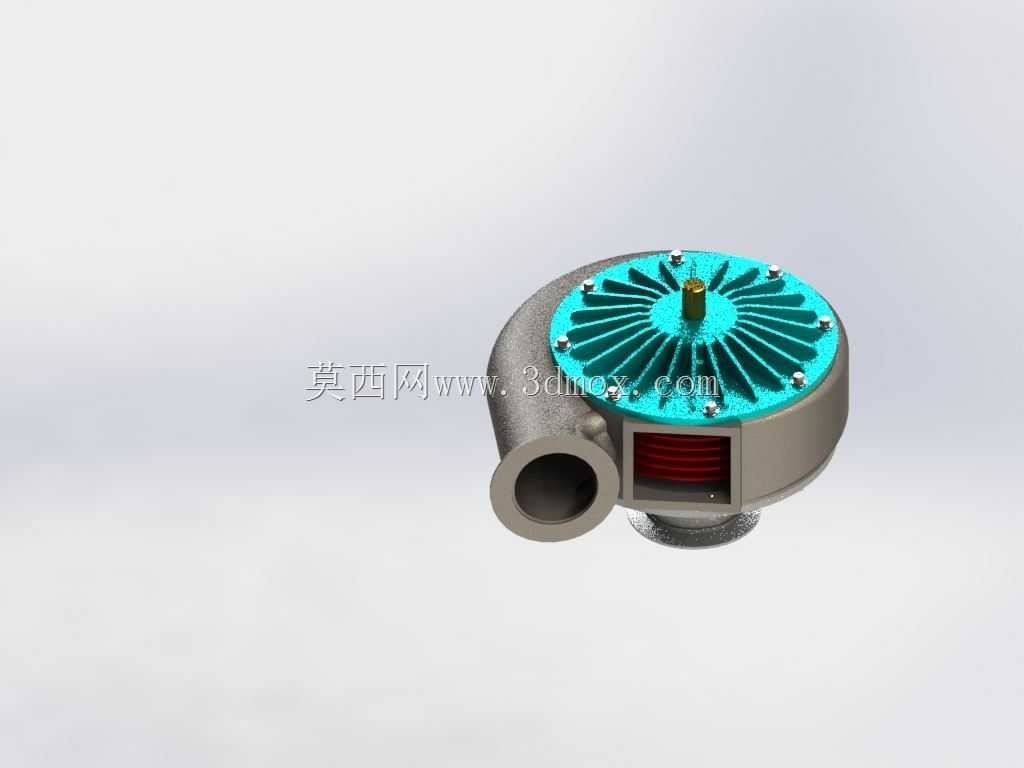

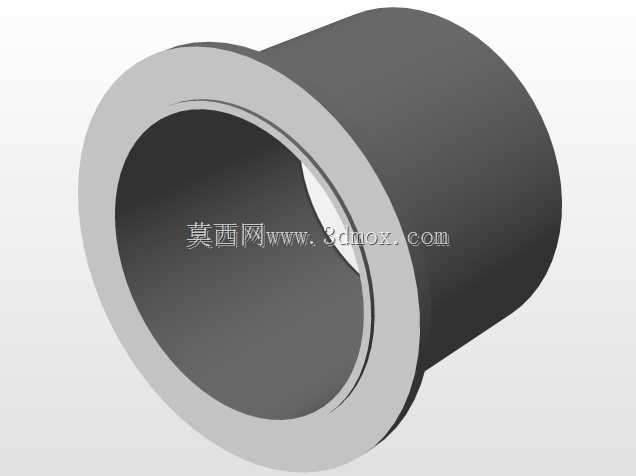

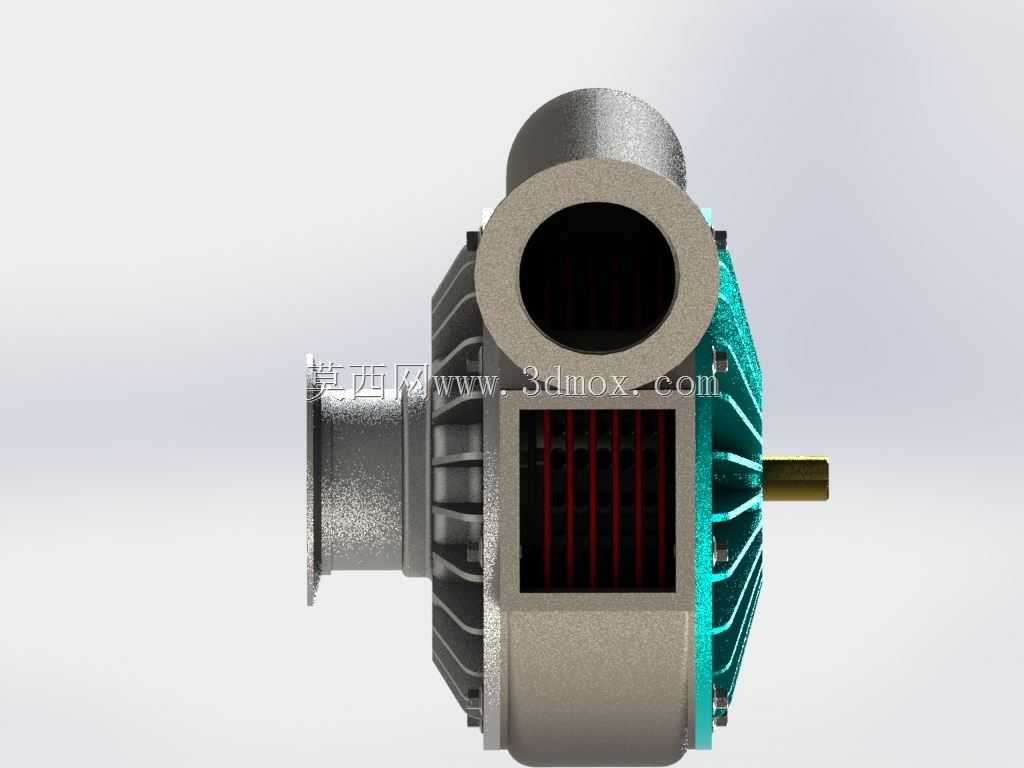

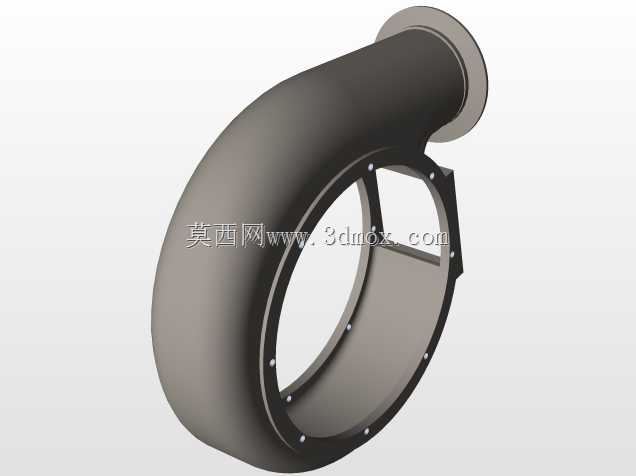

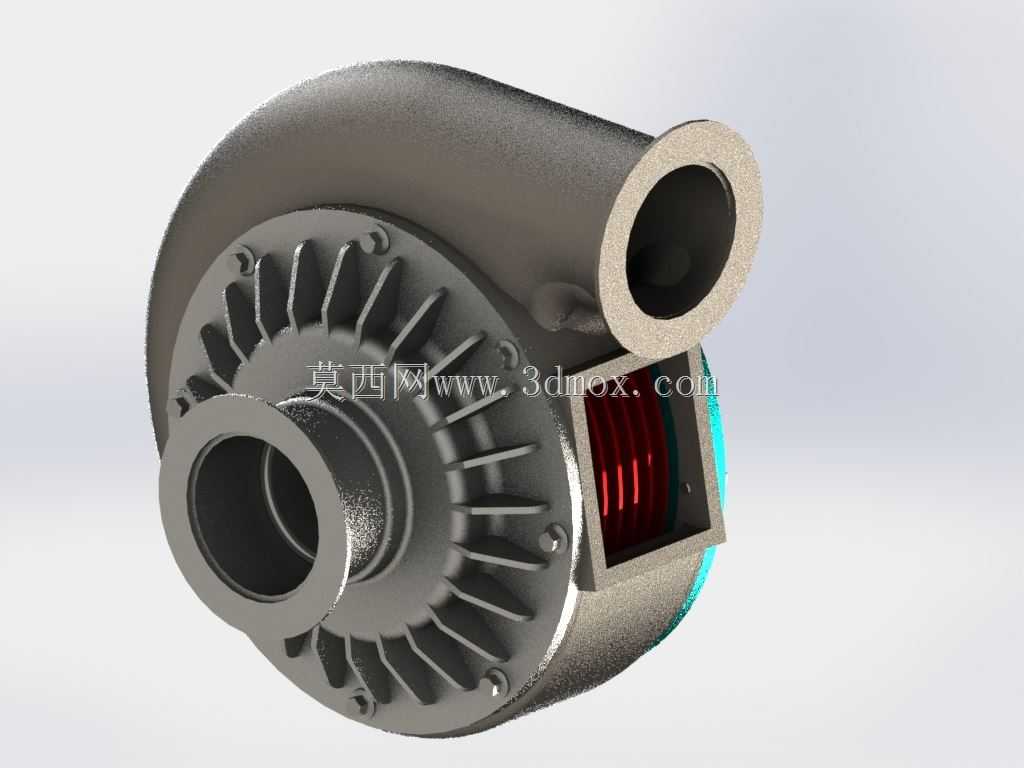

这款涡轮增压器的结构设计，核心围绕内燃机进气增压的实际工况展开，在商用车、乘用车以及小型工程机械的动力系统中都有广泛应用场景，核心作用是通过发动机排出的废气能量驱动涡轮端叶轮，同轴带动压气机端叶轮压缩进入气缸的空气，提升发动机的充气效率，在不增加发动机排量的前提下提升动力输出，同时优化燃油经济性、降低尾气排放。从结构设计思路来看，整体采用双蜗壳流道布局，压气机侧与涡轮侧的壳体通过中间的轴承座腔体连接，中间腔体预留了冷却与润滑通道的安装空间，能够适配浮动轴承的布置需求，保证高转速工况下转轴的运转稳定性，避免高速转动下的轴系振动与磨损问题。外形结构上，压气机端的进气口采用直筒法兰接口，能够直接对接空气滤清器后的进气软管，法兰端面预留了标准螺栓孔位，安装时可通过卡箍或者螺栓实现快速密封连接；涡轮侧的排气接口采用斜向布置的法兰结构，能够适配发动机排气歧管的安装角度，减少排气流道的弯折阻力，提升废气能量的利用效率。壳体外侧设计有均匀分布的散热鳍片结构，在高负荷工况下能够通过行驶过程中的迎面气流带走壳体表面的热量，降低中间轴承腔体的工作温度，避免润滑油因为高温出现碳化失效的问题。压气机壳与涡轮壳的连接位置采用了卡箍加定位销的固定方式，既能够保证壳体之间的同轴度，也方便后期维护时的拆解与装配，不需要复杂的专用工装即可完成拆装作业。中间的轴承座位置预留了润滑油进油与回油的接口，接口尺寸符合主流动力系统的管路通径要求，能够直接对接发动机的润滑系统油路，不需要额外设计转接接头。从安装边界来看，整体结构的安装固定点分布在中间壳体的三个支耳位置，支耳上的安装孔位采用腰型孔设计，能够补偿安装过程中的位置公差，降低动力总成装配时的对位难度，同时可以缓冲发动机运转过程中产生的振动，避免连接位置出现应力断裂的问题。涡轮端与压气机端的叶轮都采用了后弯式叶片设计，叶片的型线经过流体仿真优化，能够在宽转速区间内保持较高的增压效率，同时降低气流流过叶片时的气动噪声，减少增压器工作时的喘振风险。壳体的壁厚设计充分考虑了铸造工艺的可行性，不同位置的壁厚过渡均匀，避免出现铸造缩孔、壁厚突变导致的应力集中问题，能够满足铝合金或者铸铁材质的铸造生产要求，不需要额外做复杂的工艺补正即可实现批量生产。
