三角结构转子发动机核心运转部件

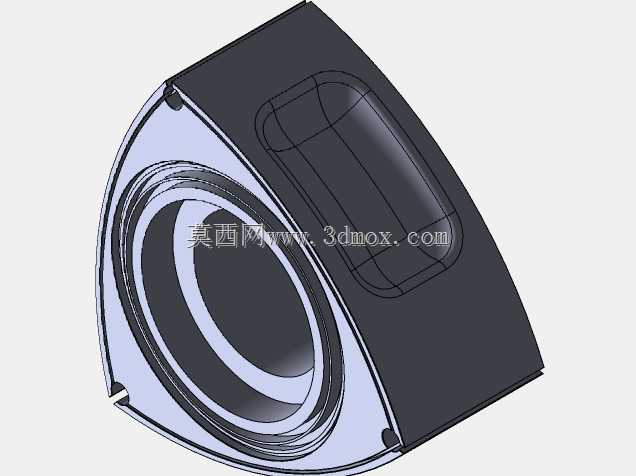

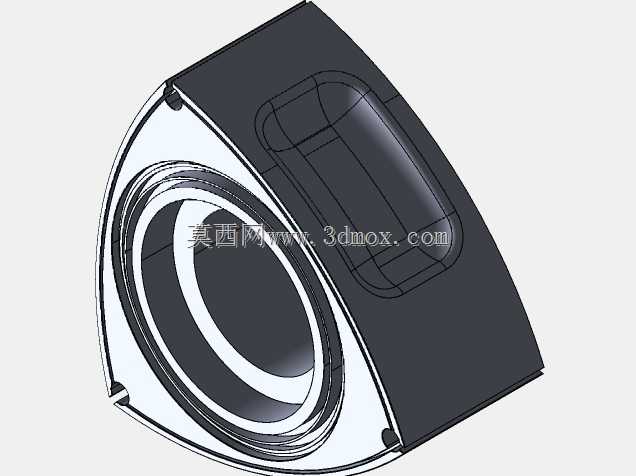

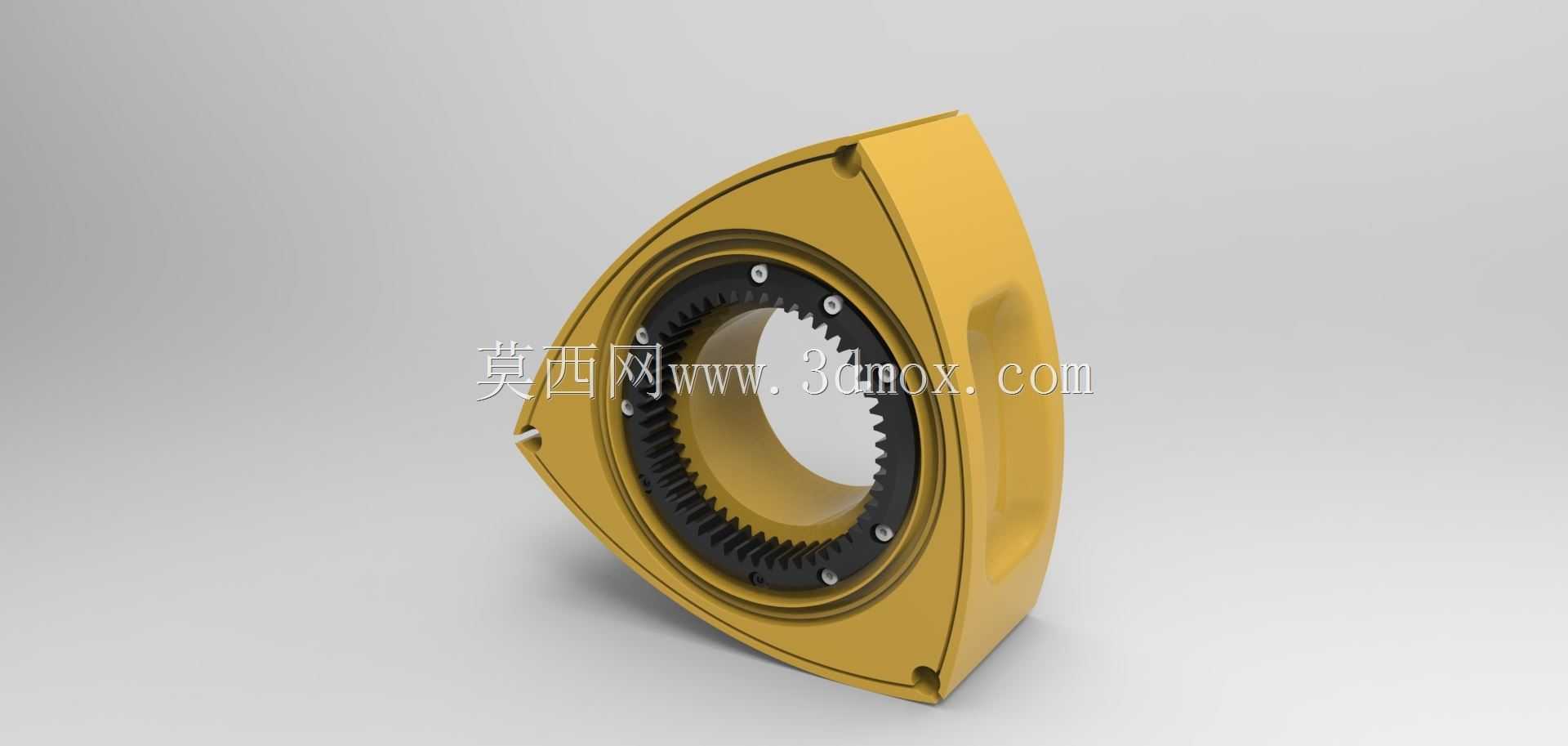

这款三角构型的旋转活塞，是转子内燃机实现能量转换的核心运动构件，区别于传统往复式活塞的直线往复运动逻辑，它通过偏心轴带动在气缸型腔内做行星旋转运动，直接将燃烧膨胀的压力转化为输出轴的旋转扭矩，省去了曲柄连杆机构的往复惯性损耗，能在更小的整机体积下实现更高的功率密度输出。从实际应用场景来看，这类转子部件早年被搭载在部分运动型乘用车辆上，依托其高转速、轻量化、结构紧凑的特性，适配对动力单元体积重量有严苛要求的场景，比如小型通航动力装置、竞速类载具、便携发电机组等领域，部分特种作业的小型动力设备也会采用这类结构的动力核心。在功能特性层面，该转子的三个弧面直接与气缸型面配合构成三个独立的密封工作腔，随着转子的旋转，三个腔室依次完成进气、压缩、做功、排气的完整四冲程循环，每旋转一周即可完成三次做功，远高于传统四冲程往复活塞发动机每两周一次做功的频率。设计过程中需要严格匹配气缸的双弧外旋轮线型腔轮廓，转子的三个顶角位置预留了密封件安装槽，用于安装径向密封片与端面密封件，保证各个工作腔之间的气密性，避免燃气窜漏导致的动力损失与排放超标。转子中心的内齿圈与固定在端盖上的中心齿轮啮合，严格约束转子的行星运动轨迹，偏心轴的偏心轴颈穿入转子中心的轴承安装位，将转子的行星运动转化为偏心轴的定轴旋转输出。从安装边界来看，转子的轴向厚度需要与气缸体的宽度匹配，端面与前后端盖之间保留微米级的配合间隙，既保证运动过程中不会出现卡滞，又能通过密封件实现端面的燃气密封；转子上预留的减重空腔同时承担冷却与配重的作用，平衡高速旋转时的离心力，降低偏心轴的振动载荷。建模过程中需要精准控制弧面轮廓度、齿圈啮合参数、密封槽的位置公差，所有安装孔位的位置度需要满足高速运转下的装配精度要求，避免高速旋转时出现动平衡超标导致的整机振动、密封件异常磨损等问题。
