多向联动槽凸轮从动件传动机构

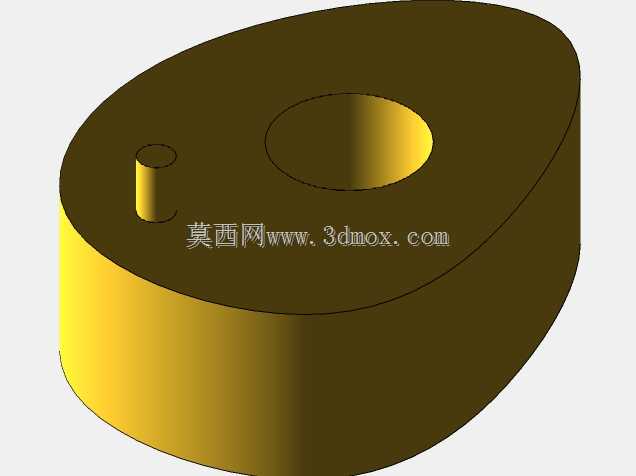

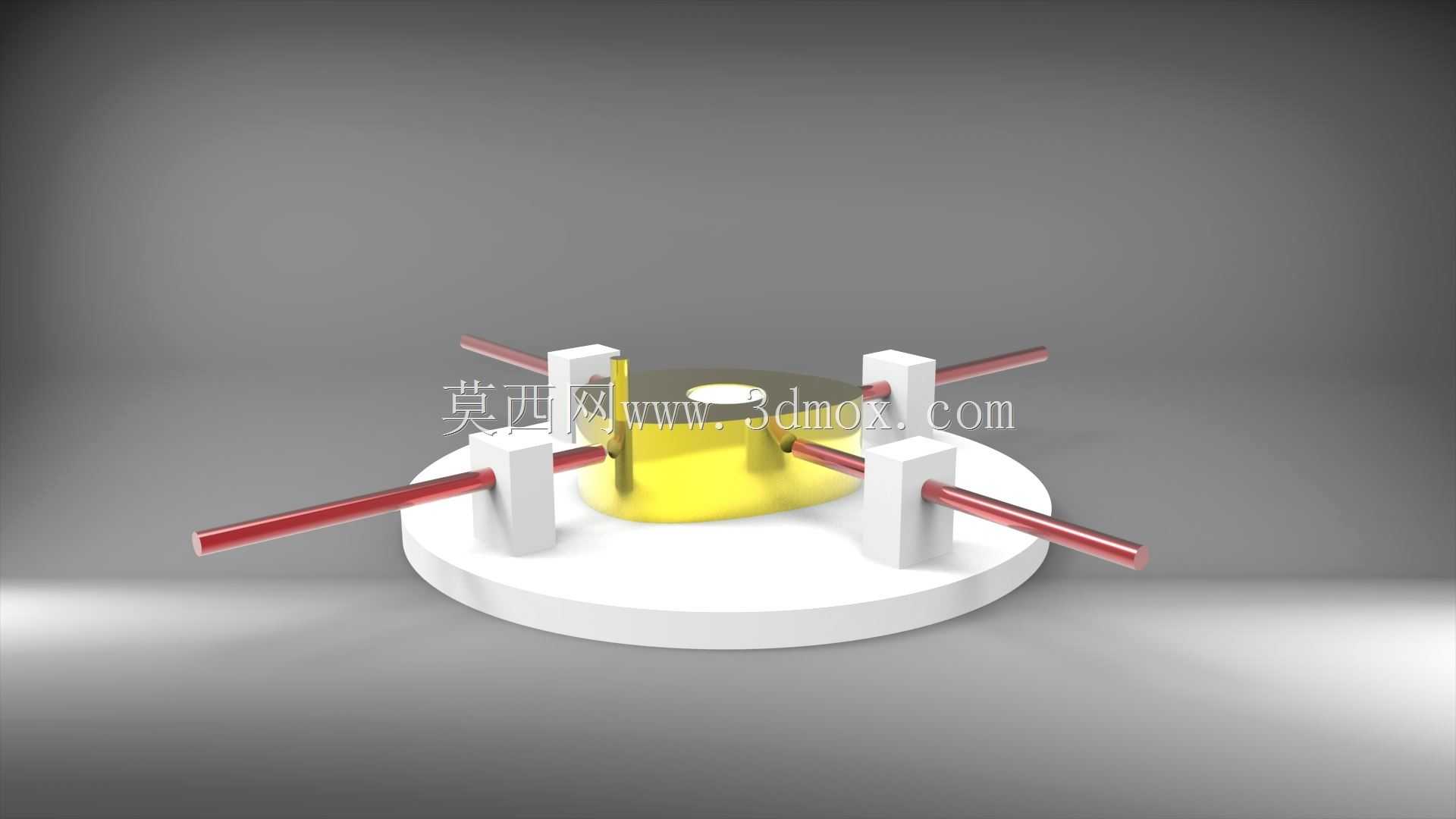

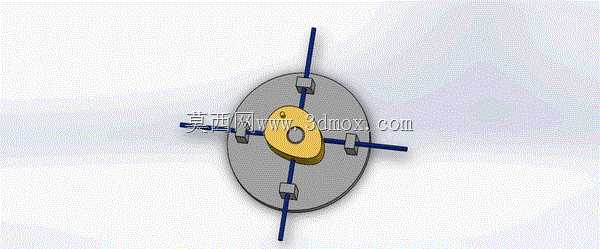

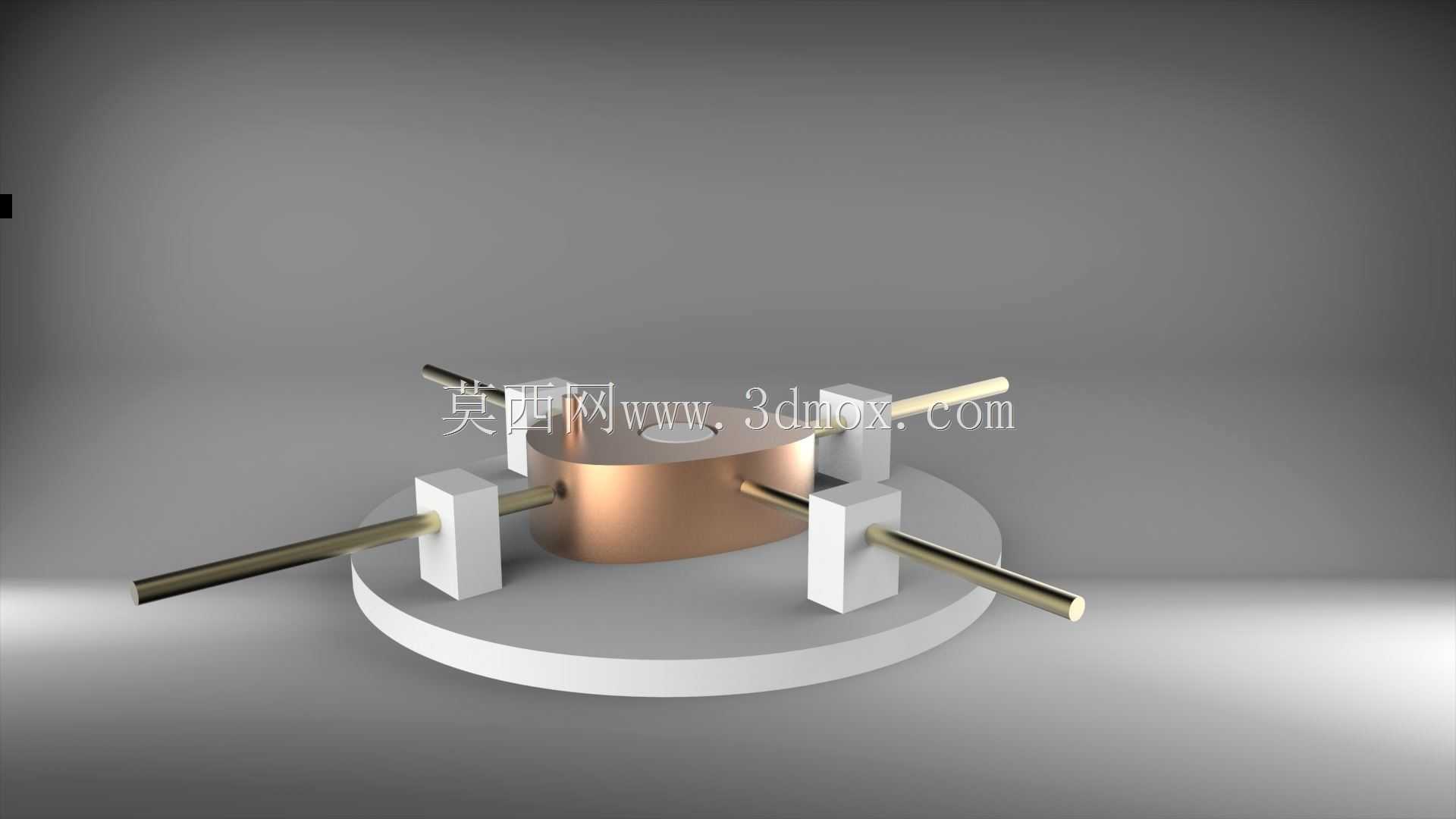

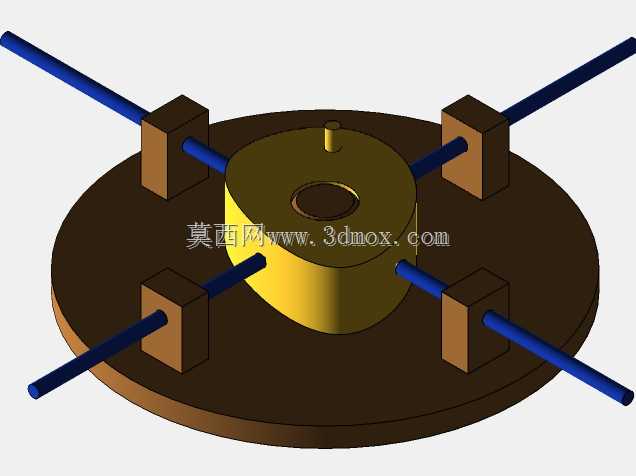

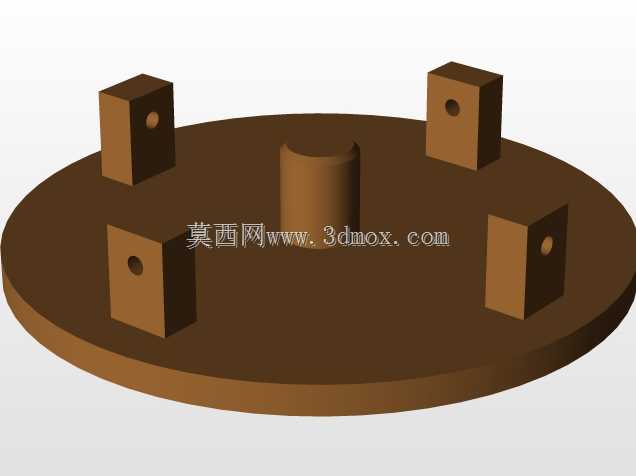

这套槽型凸轮搭配多组径向从动件的传动结构，在轻工纺织、小型机床进给系统、内燃机配气单元里都有非常成熟的落地场景，核心作用是把凸轮的连续回转运动，精准转化为多根从动杆的同步直线往复动作，相比单从动件凸轮结构，它能在同一安装基准上实现多工位同步驱动，省去额外的分动传动链路，大幅压缩机构整体占用空间。从实际功能逻辑来看，凸轮基圆上加工的闭合轮廓槽，会在回转过程中通过槽壁约束从动件端部的滚子，强制从动件按照预设的位移曲线做往复运动，多组从动件沿凸轮安装座的周向均匀径向布置，每根从动杆的运动时序完全由凸轮轮廓的曲线段对应角度决定，不需要额外设置时序控制元件，传动可靠性在高速轻载工况下表现十分稳定。设计这套结构的时候，首先要确定的是从动件的行程需求，根据从动杆需要伸出、缩回的最大位移量反推凸轮的升程段轮廓曲率，要注意轮廓曲线的压力角不能超过许用值，避免从动件在运动过程中出现卡滞、侧向力过大磨损加剧的问题；其次要考虑安装边界，整个机构的安装基准是底部的圆形固定底座，底座上预留的从动件导向支座安装位，要保证每根从动杆的轴线都精准指向凸轮的回转中心，导向支座的内孔与从动杆采用间隙配合，配合公差选H7/g6即可，既保证往复运动顺滑，又不会出现过大的径向窜动影响传动精度。凸轮本身的轴向定位依靠中心的安装轴孔，与驱动轴采用键连接传递扭矩，轴向通过轴端挡圈固定，避免高速回转时出现轴向窜动导致从动件脱槽。从安装尺寸边界来看，底部圆形底座的直径决定了整套机构的最大径向安装尺寸，所有从动杆完全缩回时，杆端不会超出底座的外圆轮廓，完全伸出时的外伸长度根据实际工位的驱动需求确定，导向支座的高度要匹配从动杆的长度，保证从动杆在全行程运动过程中，与导向孔的配合长度始终满足导向刚度要求，避免杆端出现挠曲变形。这套结构在自动车床的横向进给单元里，能同时驱动多把刀具完成进刀、退刀的同步动作，在纺织机械的开口机构里，也能驱动多组综框完成规律升降，在小型内燃机的配气机构里，这类结构还能同时驱动进排气门按正时规律启闭，相比连杆类传动结构，它的运动规律完全由凸轮轮廓决定，能实现任意预设的往复运动时序，只要轮廓加工精度达标，长期运行的运动一致性非常好，不需要频繁调整传动间隙。设计过程中还要注意从动件端部的滚子选型，滚子要能自由回转，减少与凸轮槽壁的滑动摩擦，降低长期运行的磨损量，凸轮槽的宽度要与滚子直径匹配，预留合适的间隙避免热胀冷缩出现卡滞，整套机构的润滑可以采用脂润滑，在凸轮槽和导向孔内填充润滑脂即可，维护成本很低，适合在轻载、高速、需要多工位同步往复驱动的工况下使用。
