手动夹持式管道应急堵漏作业装置

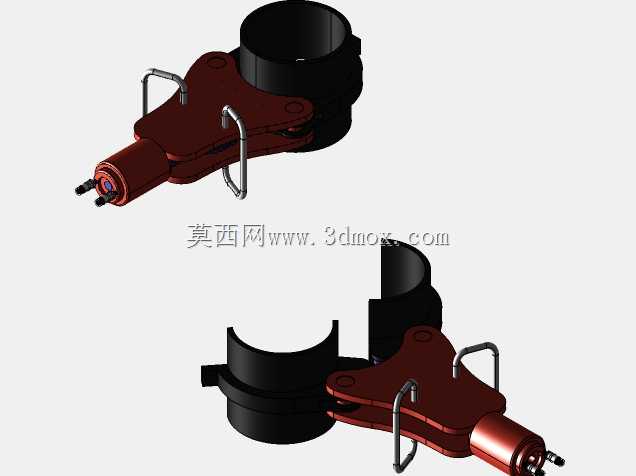

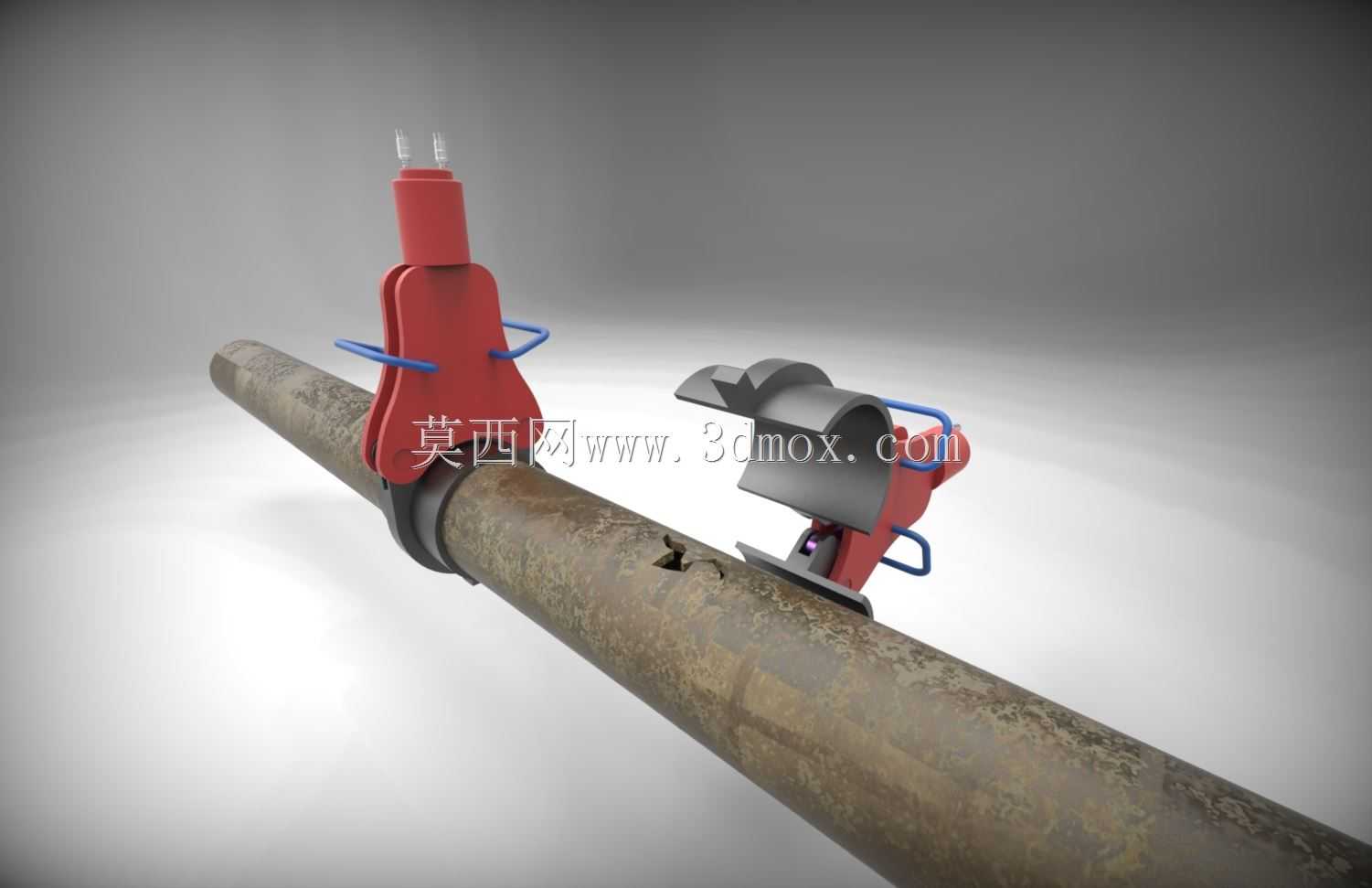

在油气输送、市政供排水、化工流体管线的日常运维场景中，管道因腐蚀、外力磕碰、焊缝缺陷出现的点状、小范围裂缝泄漏是高频突发故障，传统动火补焊、停输换管的处置方式不仅作业周期长，还会造成介质输送中断带来的连带生产损失，这类手持式堵漏装置正是针对不停输带压应急处置场景开发的快速封堵工装。整套装置采用对称夹块式结构设计，核心受力部件为两组对称布置的高强度夹臂，夹臂内侧贴合管道外壁的弧面做了适配不同管径的弧度修形，作业时无需对管道表面做大面积打磨预处理，只需将两组夹臂跨骑在泄漏点两侧，通过配套的手动施压组件逐步收紧夹臂的连接端，就能让夹臂内侧的密封垫紧密压合在泄漏区域外围，快速阻断介质外泄通道。夹臂上设置的蓝色弹性限位环一方面可以在作业前临时固定夹臂在管道上的位置，避免高空或狭窄作业空间内工装滑落，另一方面能在施压过程中限制夹臂的侧向偏移，保证密封面受力均匀，不会出现偏压导致的密封失效。装置的施压操作端做了绝缘防滑包覆，针对带温、带轻微腐蚀性介质的泄漏场景，夹臂与密封垫的接触位置预留了隔热衬垫的安装槽，可根据泄漏介质的温度、腐蚀属性更换不同材质的密封垫，适配从常温清水到高温油气、弱腐蚀性化工介质的封堵需求。从安装边界来看，整套装置的横向占用空间不超过管道外径的1.8倍，夹臂的开合行程覆盖常见的小口径到中口径输送管道，作业时不需要额外的动力源，单人手持即可完成定位、收紧、密封的全流程操作，尤其适合管网巡检人员随身携带处置突发泄漏，也可作为管线站场的应急储备工装，在泄漏发生的第一时间完成临时封堵，为后续的永久修复争取作业时间，避免泄漏扩大引发的安全环保事故。设计过程中针对夹臂的受力路径做了优化，将手动施压的作用力通过杠杆结构放大后均匀传递到密封面，避免了局部应力集中导致的管道二次损伤，夹臂的边角位置全部做了圆弧倒钝处理，减少作业过程中磕碰划伤的风险，装置整体重量控制在单人可长时间持握的范围内，适配井下、管廊、高空支架等狭窄作业空间的操作需求，不需要大型吊装设备配合即可完成作业。
