组合式空气处理机组结构设计方案

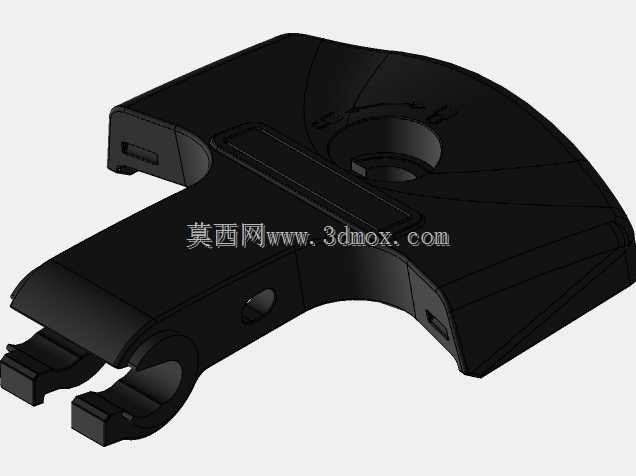

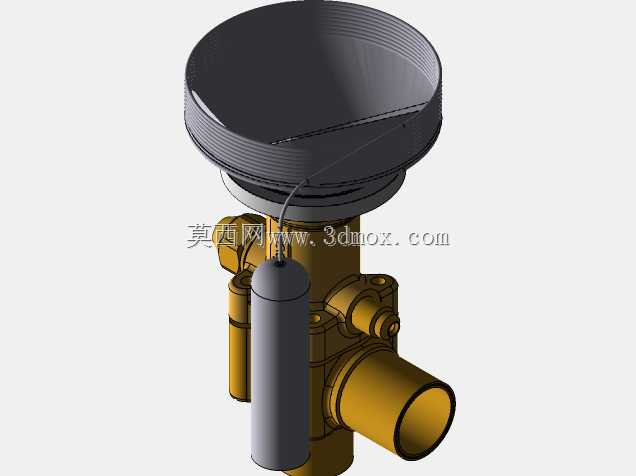

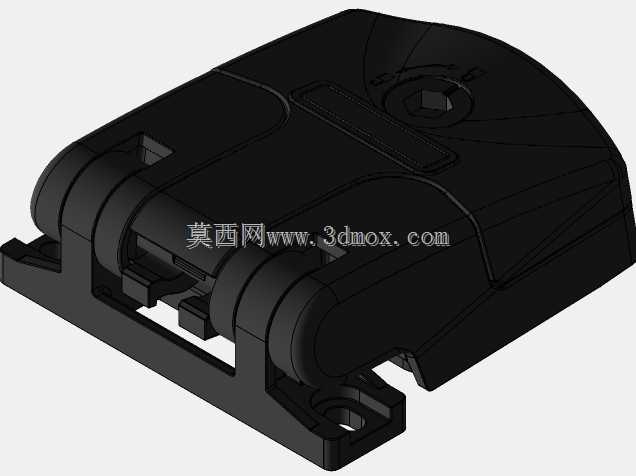

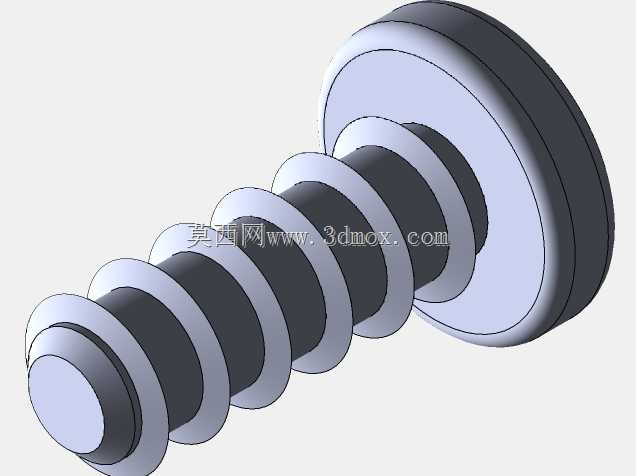

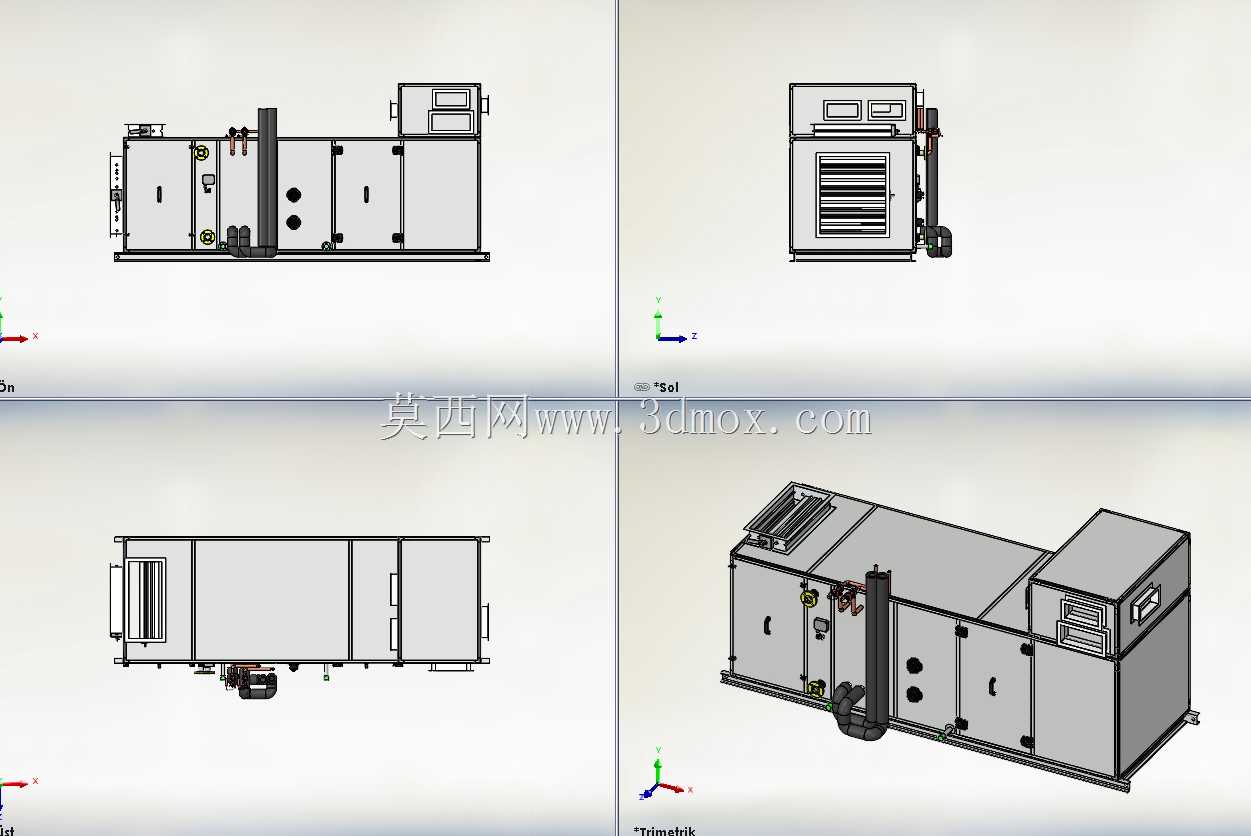

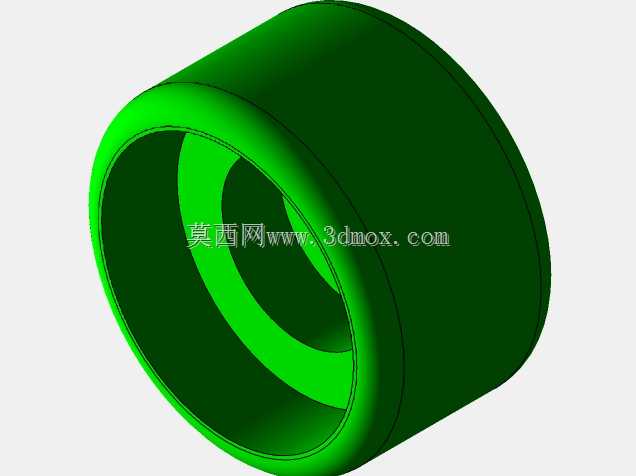

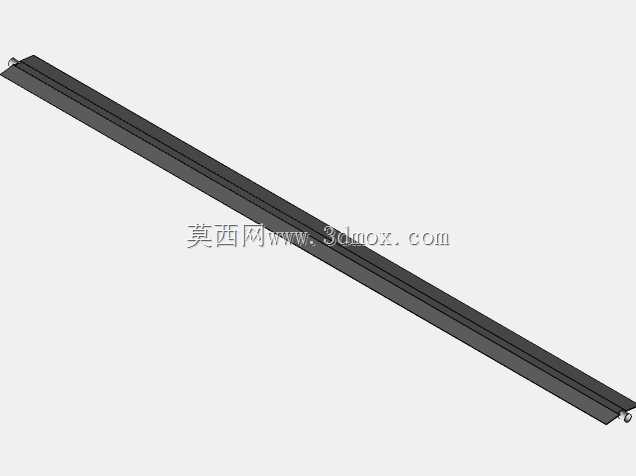

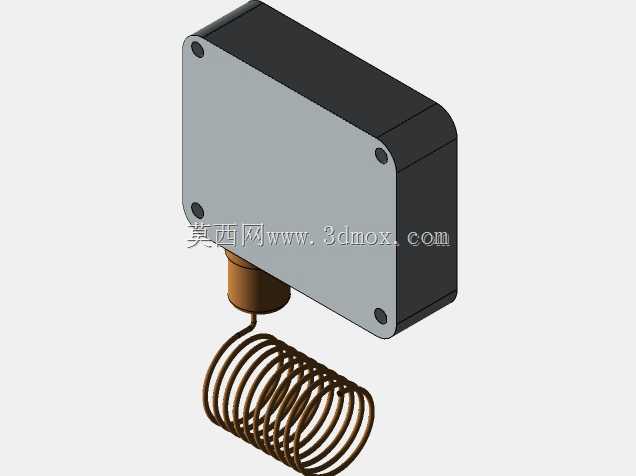

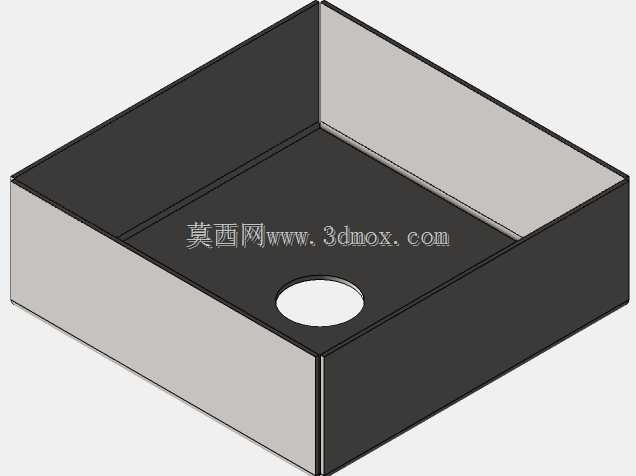

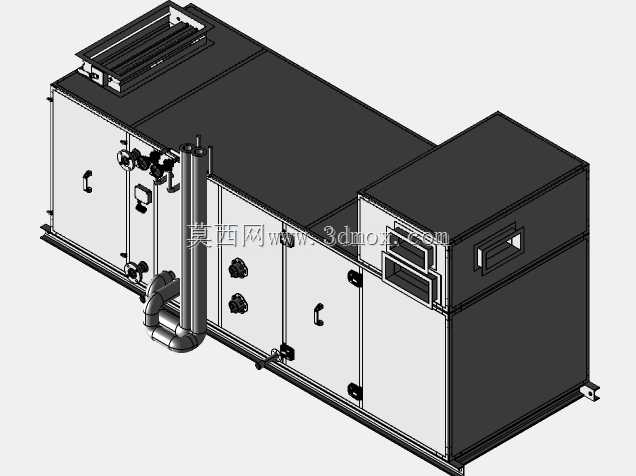

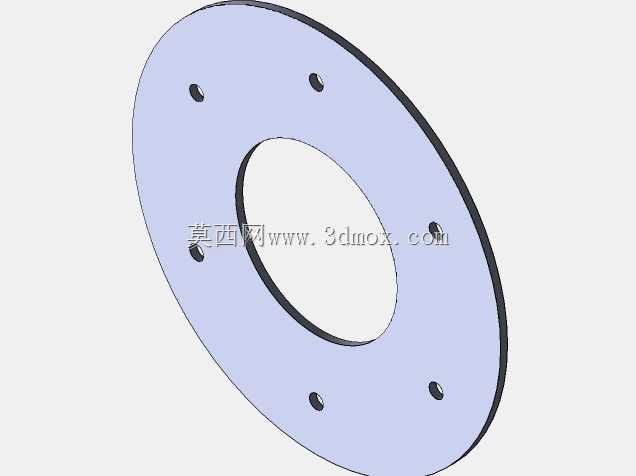

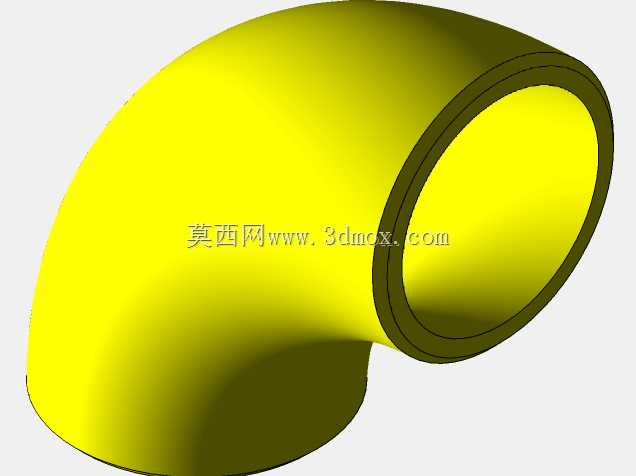

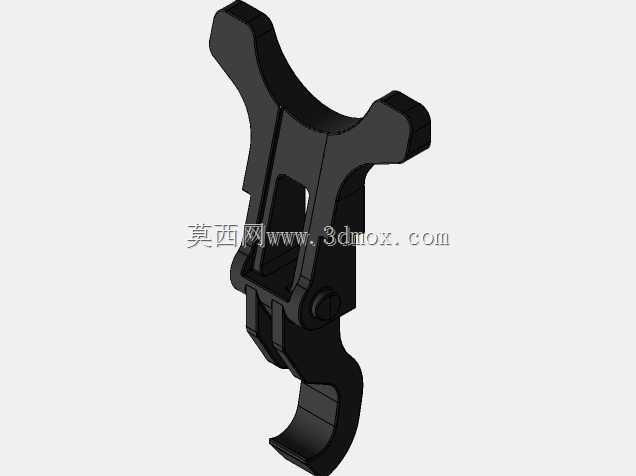

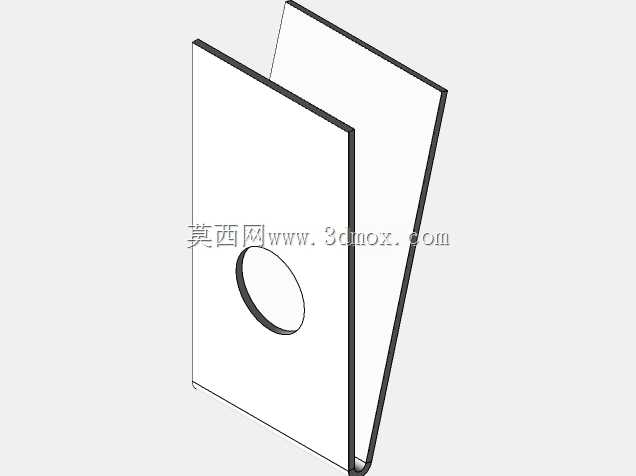

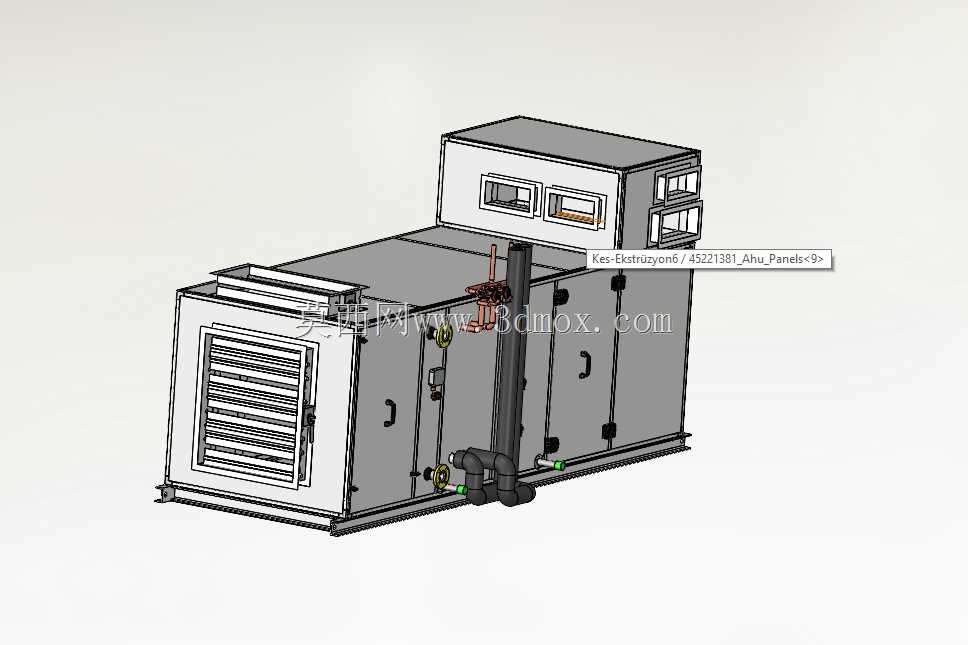

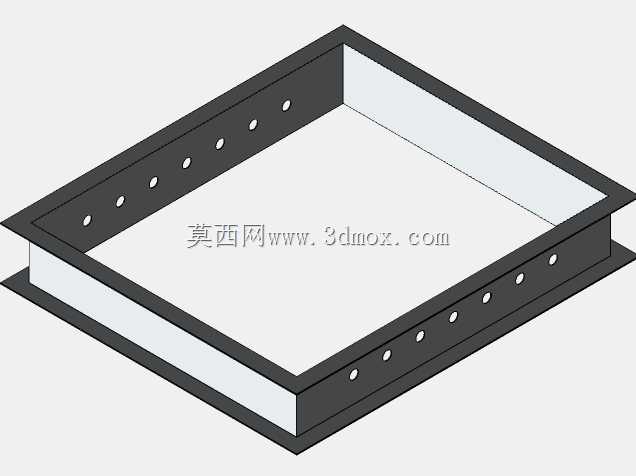

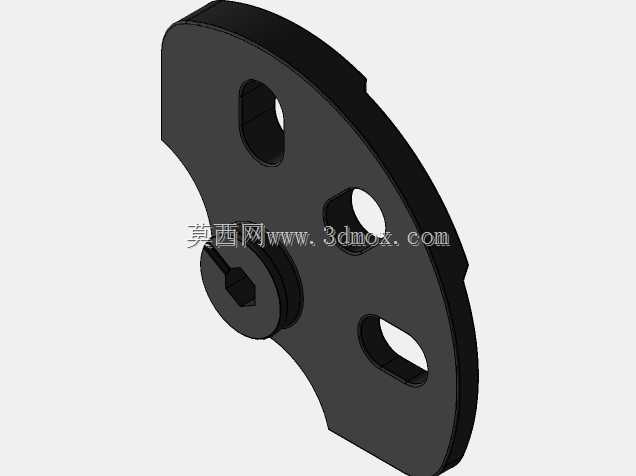

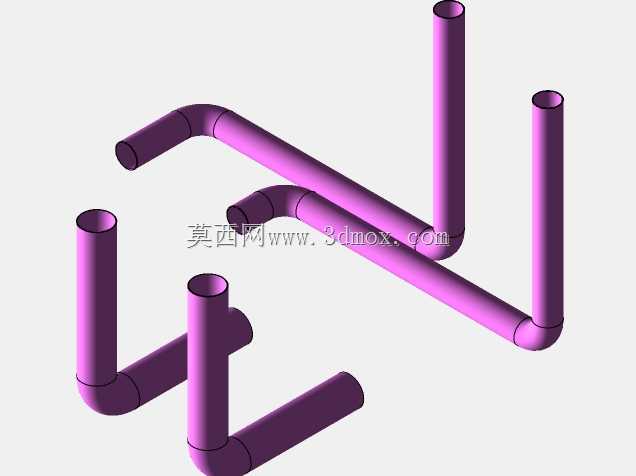

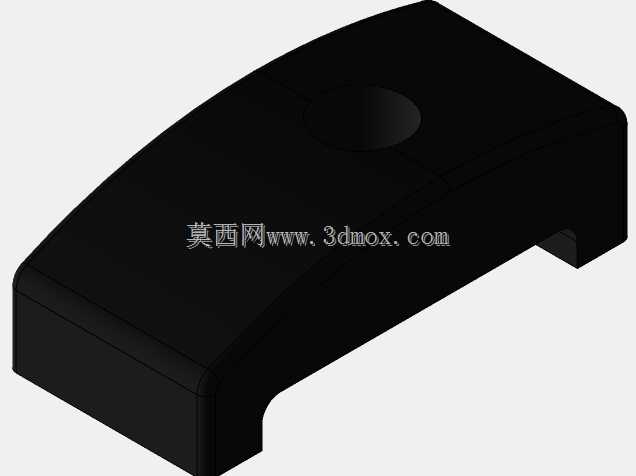

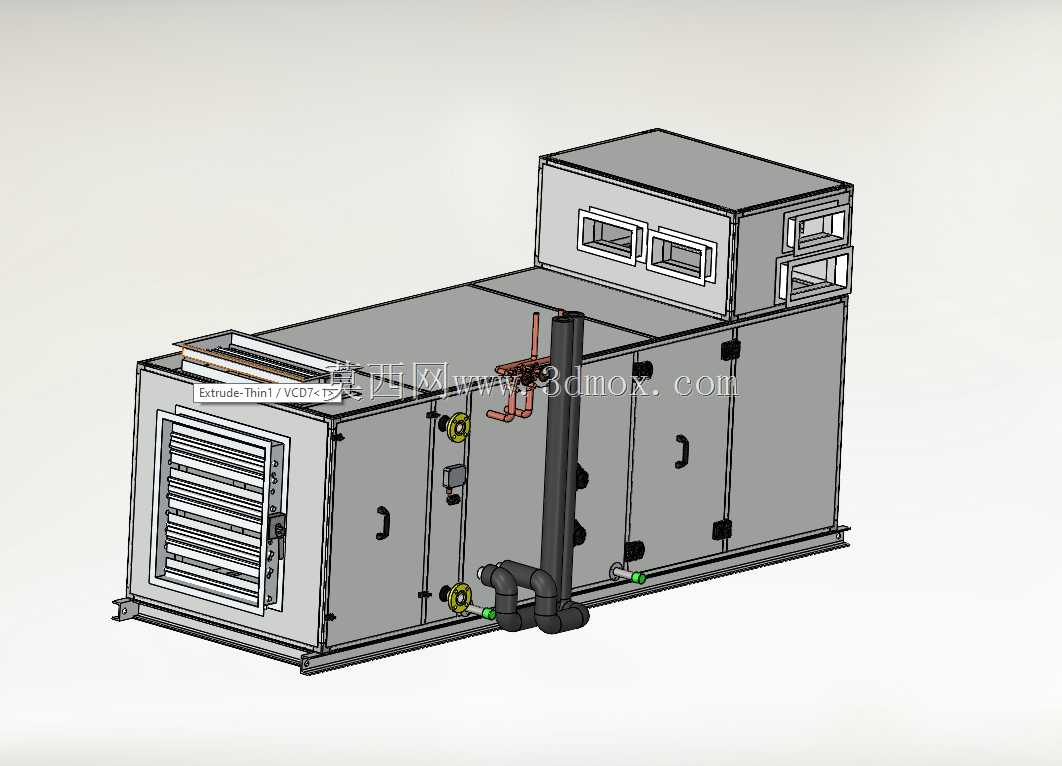

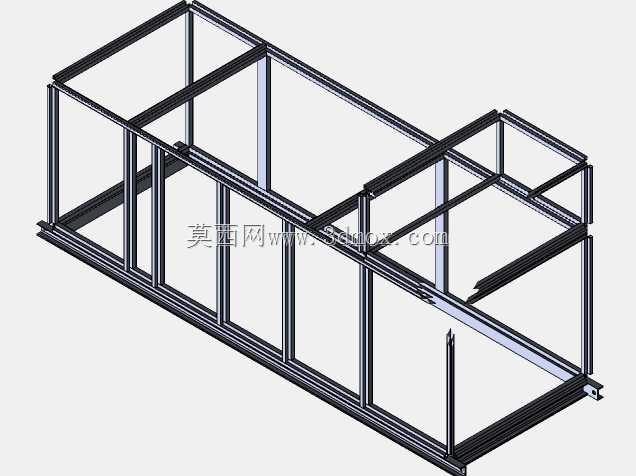

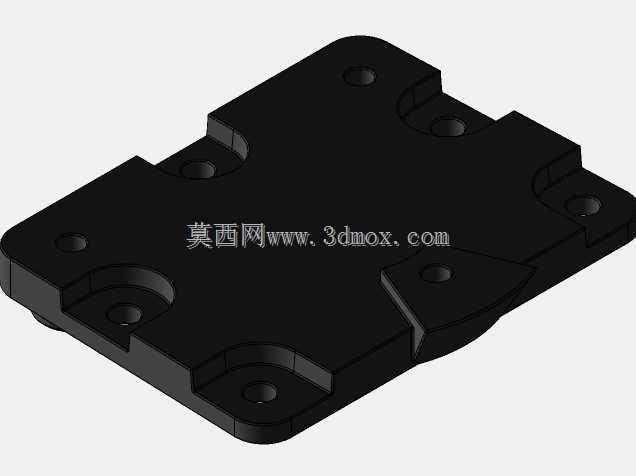

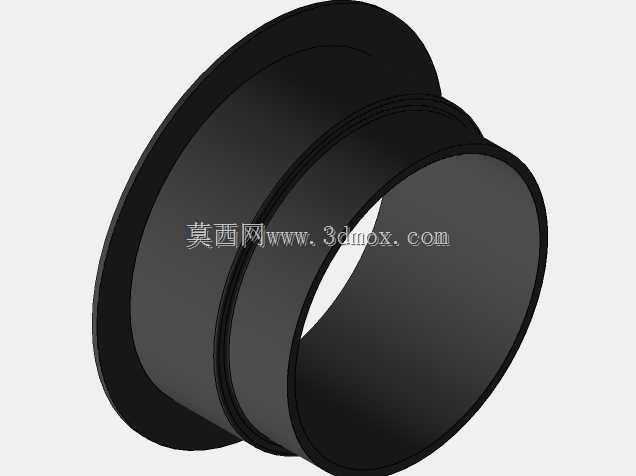

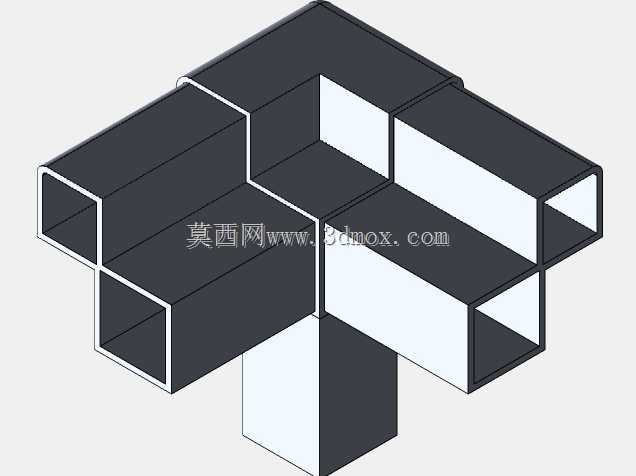

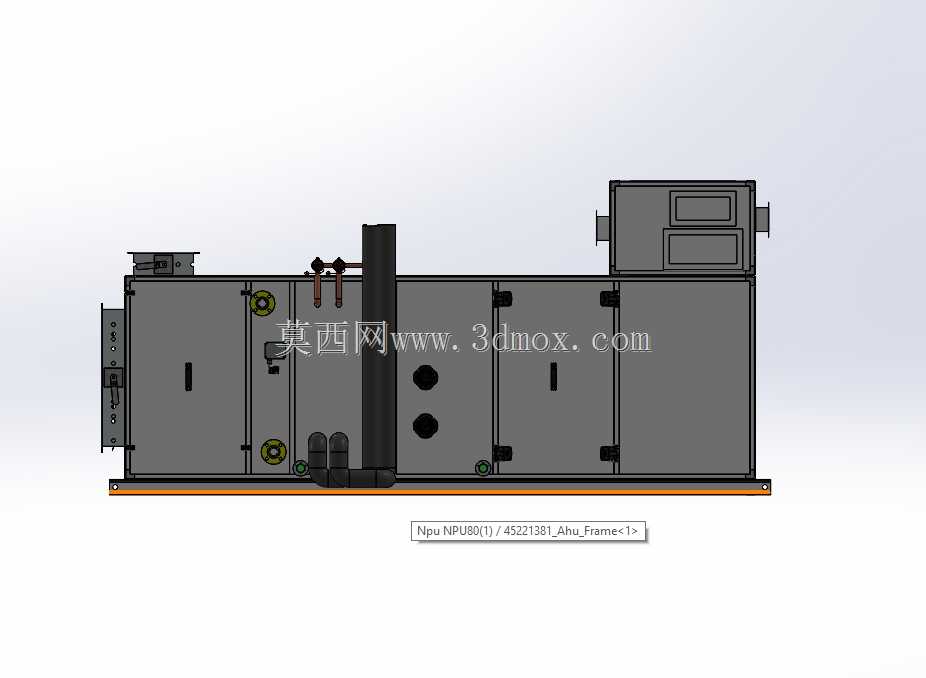

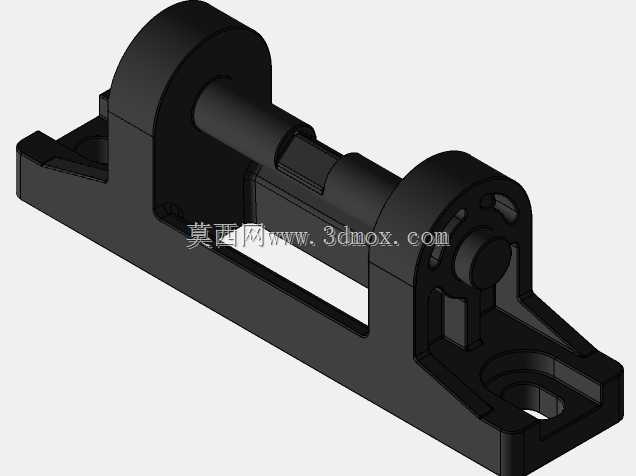

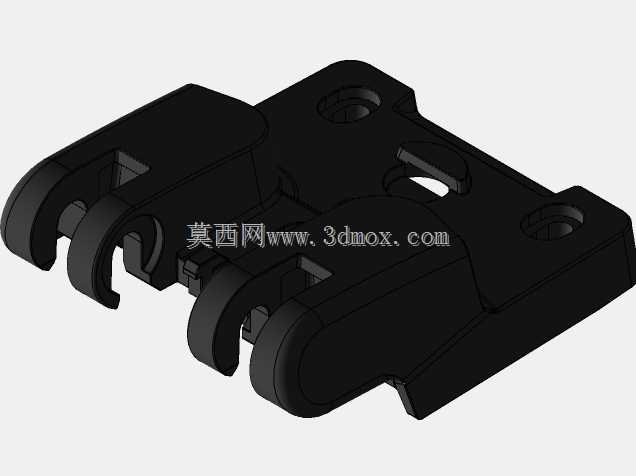

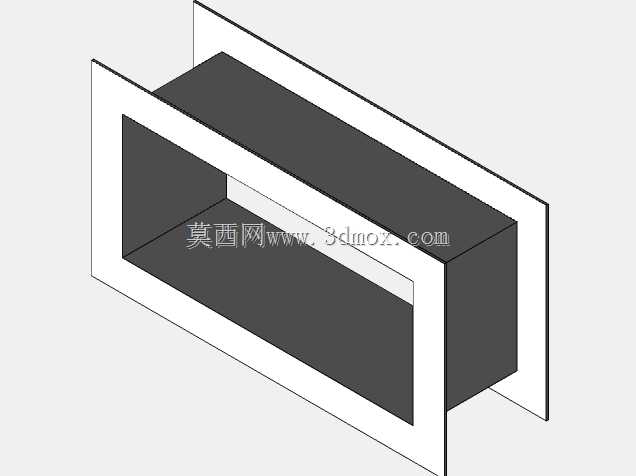

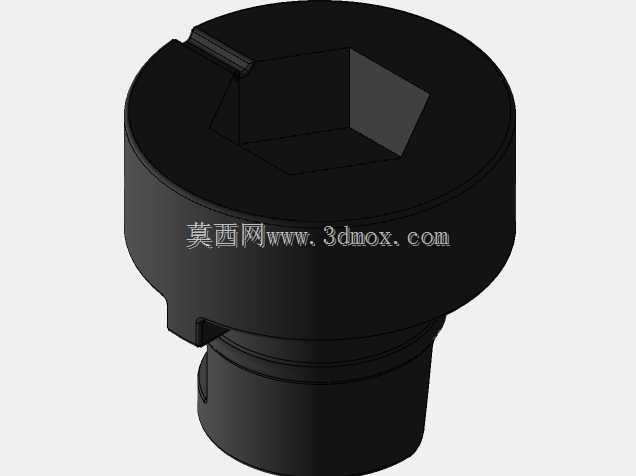

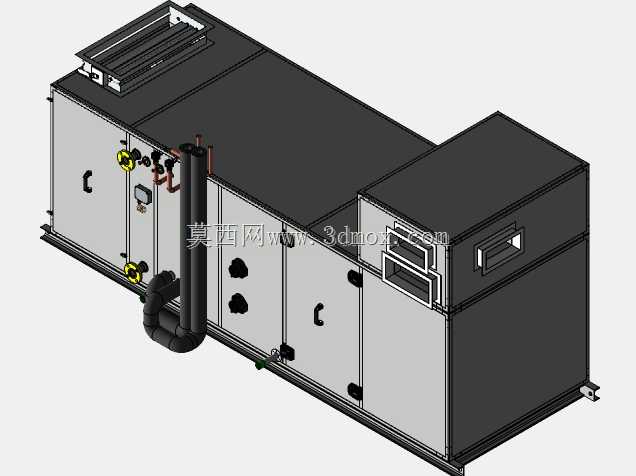

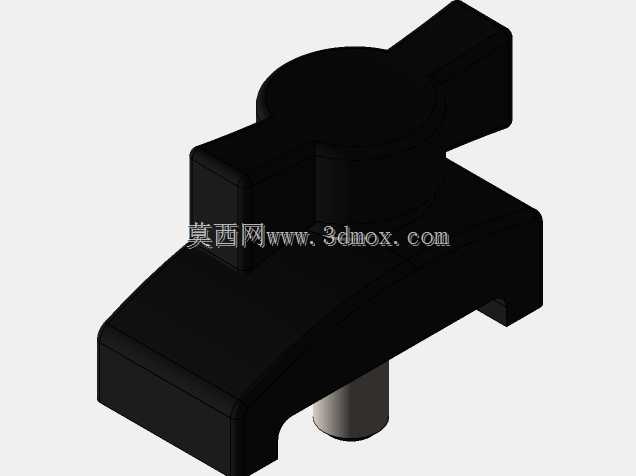

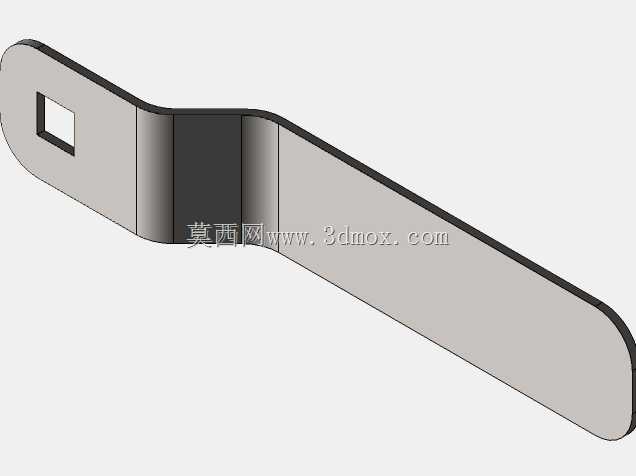

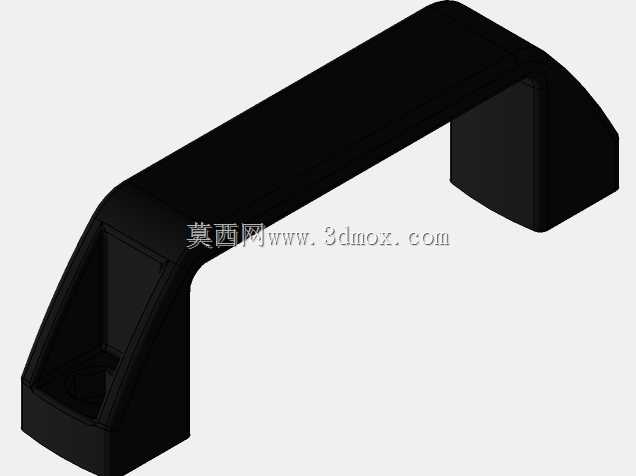

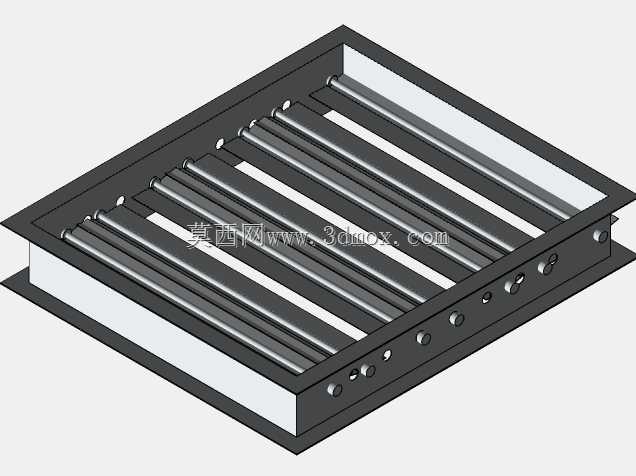

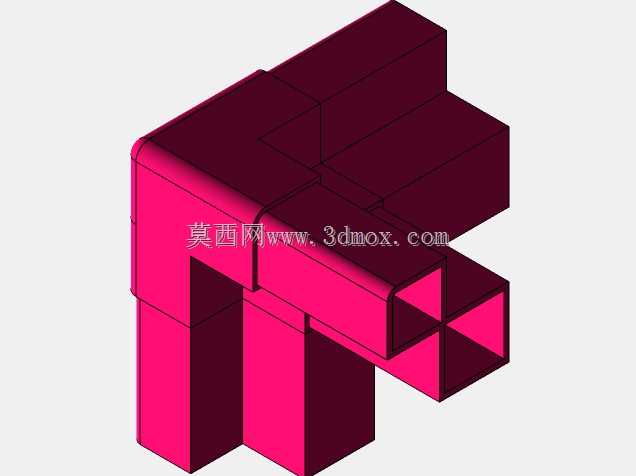

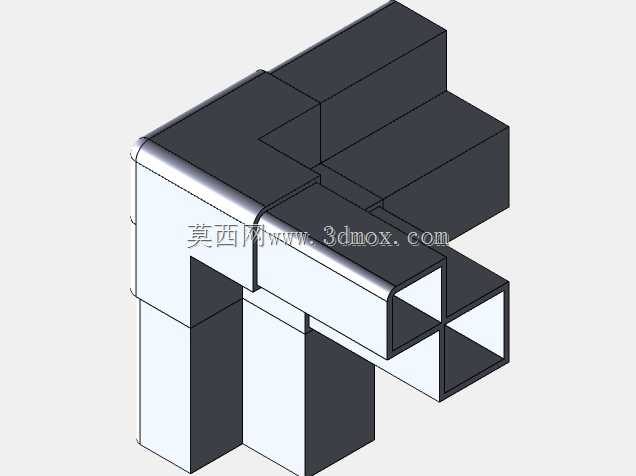

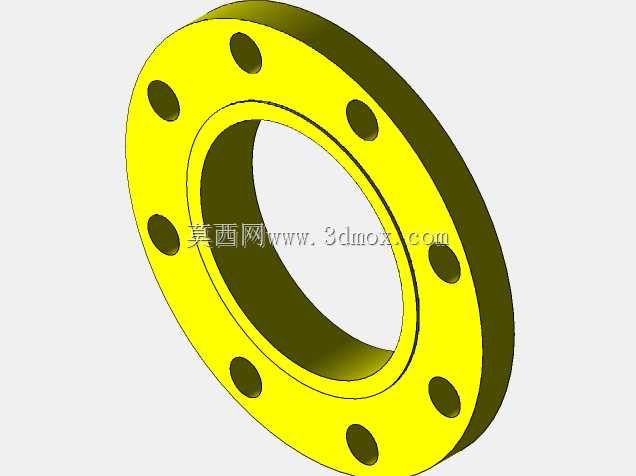

该空气处理机组主要面向商用楼宇集中空调系统、工业洁净车间通风调温场景设计，可承担空气过滤、冷却降温、加热升温、加湿除湿、新风输送等多重空气调节功能，适配不同送风工况下的空气参数调控需求。从结构设计逻辑来看，机组采用分段式模块化箱体布局，各功能段通过法兰拼接组装，既方便生产阶段的分段加工，也便于现场运输时拆分进场，适配多数建筑设备层的入口尺寸限制，安装时可根据机房空间灵活调整段体排布顺序，减少现场安装的改造成本。箱体外侧采用双层钣金夹保温棉的结构形式，内外层钣金之间预留足够的保温填充间隙，可有效降低机组运行时的冷量热量损耗，同时避免箱体外壁因温差过大产生凝露滴水问题，钣金拼接处均采用密封胶条压合处理，将机组漏风率控制在行业允许的较低区间，保障送风参数的稳定性。机组侧面预留的多组管道接口，分别对应冷冻水进出、冷凝水排出、加湿管路接入等功能，接口位置设计时充分考虑了现场管道排布的操作空间，阀门安装位置预留了足够的扳手操作余量，避免后期运维时出现操作空间不足的问题。进风段设置的百叶式新风调节阀，可通过执行器调节开度，实现新风与回风的比例混合，在保障室内空气品质的前提下，尽可能降低冷热源能耗，过滤段预留了过滤器安装滑轨，可根据使用场景更换不同效率等级的过滤段，适配普通商用环境或是洁净车间的不同过滤需求。机组底部采用一体式槽钢底座，底座上预留的地脚安装孔位可直接与机房基础的预埋螺栓对接，底座的承重结构经过受力校核，可承受内部风机、换热盘管等部件的长期静载荷与运行动载荷，避免长期运行出现箱体变形问题。送风机段与换热段之间设置了均流板结构，可让经过换热处理的空气均匀通过风机段，减少气流紊流带来的振动与噪音，提升机组运行的平稳性。
