家用壁挂式燃气采暖热水炉结构设计

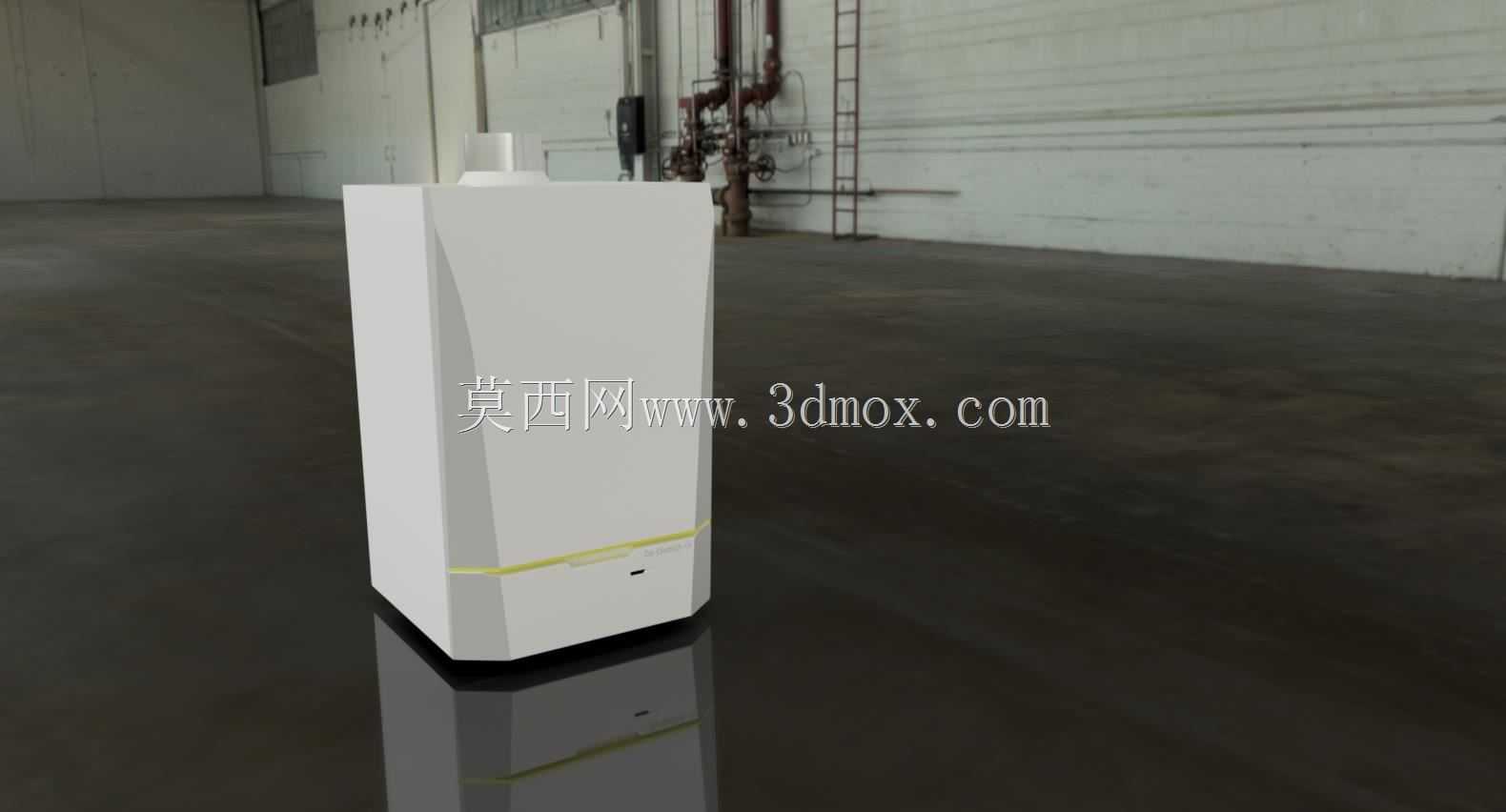

这款壁挂式燃气供热设备的三维结构设计，首先围绕民用住宅分户供热的实际场景展开，适配多数平层、小户型公寓的壁挂安装需求，安装位置通常预留于厨房、封闭阳台的墙面区域，需要兼顾燃气管路接驳、冷热水管走向、烟道伸出室外的安装边界，整体采用立式窄体造型，尽可能压缩横向占用空间，避免挤占狭小厨卫区域的操作空间，设备自重控制在合理区间，匹配常规住宅墙面的挂装承重要求，无需额外做墙体加固处理。从功能实现逻辑来看，设备核心是通过燃气燃烧释放的热量完成换热，既可以为住宅地暖、暖气片回路提供循环采暖热水，也能即时产出生活用热水，替代传统热水器与采暖锅炉的组合方案，减少户内设备占用空间。设计过程中优先考虑燃烧腔体的密闭性，避免燃气泄漏风险，同时将控制模块、换热组件、管路接口做分层排布，既方便生产阶段的装配工序，也给后期运维的部件拆装预留操作空间。外壳采用切角收边的造型设计，没有突兀的外凸结构，既可以降低安装过程中磕碰的风险，也能适配多数家装风格的视觉协调性，底部预留的管路接口统一排布在设备下沿，对应墙面预埋的管路点位，安装时可直接对位接驳，减少管路弯折带来的阻力损耗。设备的输出功率覆盖常规中小户型的供热需求，可根据采暖面积、生活热水用水量灵活调节燃烧功率，避免能源浪费，燃烧器部分的结构设计充分考虑燃气与空气的预混比例，保证燃烧充分度，降低不完全燃烧带来的安全隐患，同时在结构上预留了烟道接口的安装位，可直接对接同轴烟道，将燃烧废气排出室外的同时引入室外新鲜空气，不消耗室内氧气，适配密闭性较好的现代住宅使用场景。建模过程中对外壳的拼接缝隙、操作按键的排布位置、接口的公差配合都做了对应还原，可直接用于产品结构验证、安装场景模拟、家装方案的设备点位排布参考，也能作为同类燃具产品结构设计的参考基准，帮助设计人员快速梳理壁挂式燃气供热设备的结构排布逻辑，核对安装空间预留尺寸，避免前期设计阶段出现管路干涉、安装空间不足的问题。
