立式单缸往复式蒸汽机结构设计模型

这款立式单缸往复式蒸汽机模型还原了经典外燃动力设备的核心传动逻辑，可用于教学演示、动力原理科普以及小型复古动力装置的结构参考。从实际应用场景来看，这类小型蒸汽机结构常被用于科普教具制作、复古动力模型改装，也可作为理解热能向机械能转换路径的具象化参考载体，帮助结构设计从业者掌握曲柄连杆机构的运动匹配逻辑。

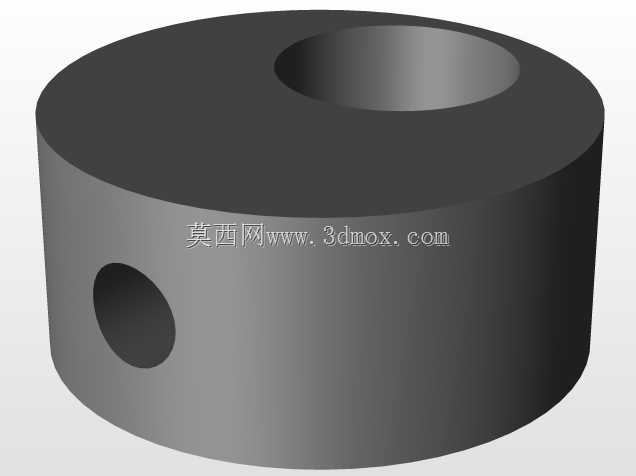

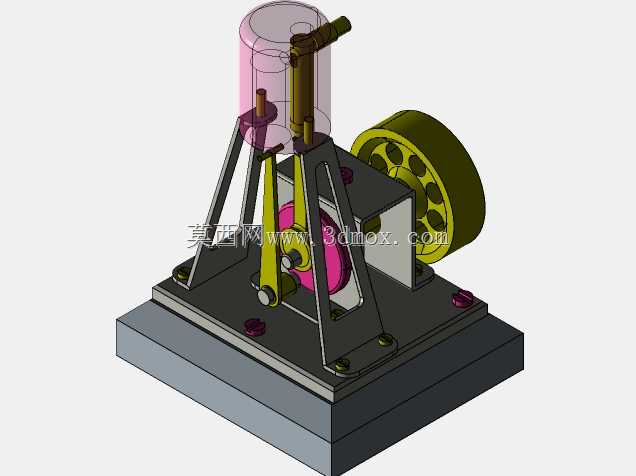

设备的核心功能是通过气缸内工质膨胀推动活塞做往复直线运动，再经由连杆将直线运动转换为曲轴的旋转运动，最终通过带轮输出旋转扭矩，配套的飞轮结构利用自身转动惯量储存动能，抵消活塞运动到上下止点时的传动死点问题，保证输出轴转动的连续性。整套结构采用立式布局，气缸垂直安装在三角支撑机架上方，相比卧式布局能大幅缩减设备的水平安装占地，同时让活塞、连杆的受力更趋近于垂直方向，减少侧向偏磨带来的结构损耗。

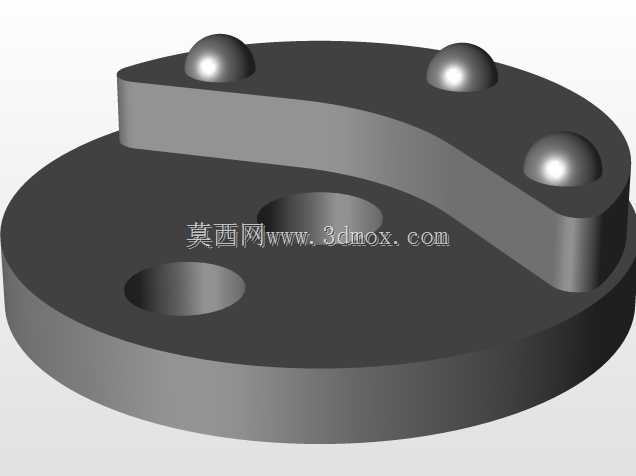

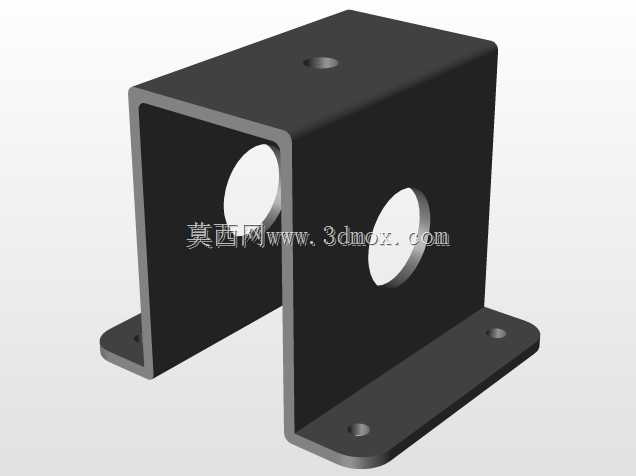

设计思路上优先保证传动路径的同轴度要求，气缸安装面与曲轴安装座采用一体化底板定位，底板预留的安装孔位可直接固定在混凝土或金属基座上，安装边界以底板外轮廓为基准，水平方向预留不小于五十毫米的操作空间用于连杆、飞轮的检修拆装，垂直方向需保证气缸顶部管路接口有足够的接管空间，避免干涉。机架采用三角斜撑结构，在减轻整体重量的同时保证支撑刚度，抵消活塞往复运动产生的侧向振动，曲轴两端的支撑座采用对称布置，保证转动过程中轴承受力均匀。

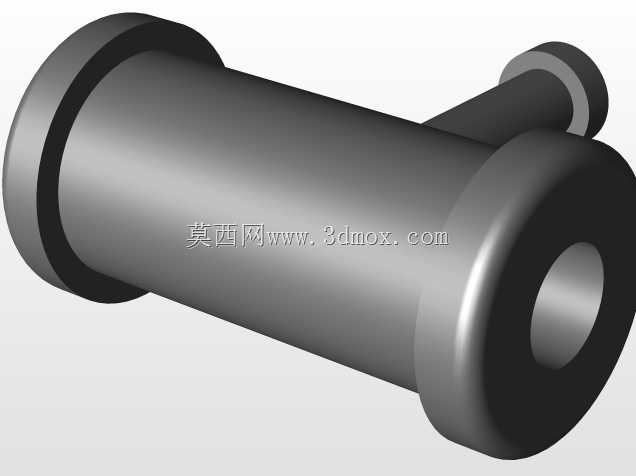

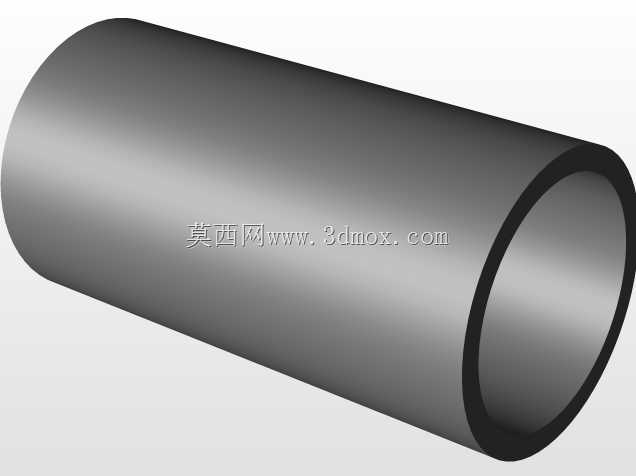

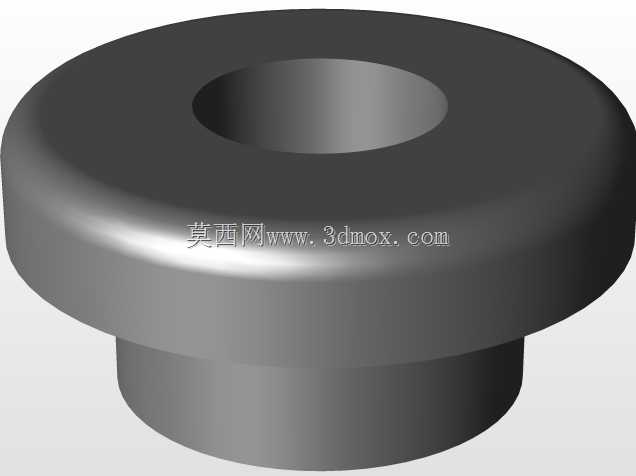

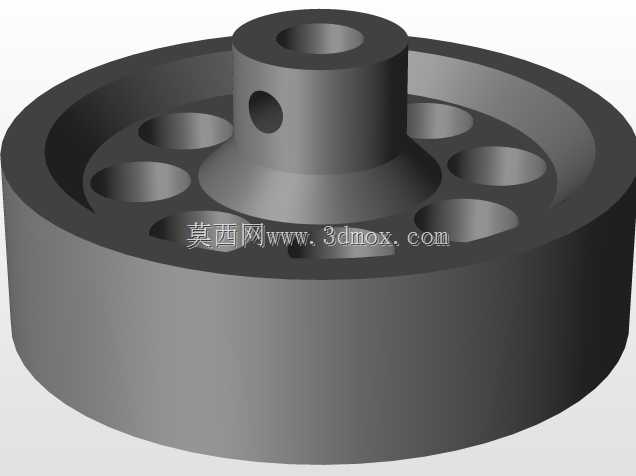

细节结构上，活塞与气缸的配合间隙控制在合理范围，兼顾运动顺滑度与工质密封要求，连杆两端的铰接处采用销轴定位，可灵活转动无卡滞，飞轮采用辐条式结构，在保证转动惯量满足要求的前提下降低自身重量，减少启动阶段的动力损耗。整套结构的运动副全部做了避让设计，转动过程中连杆与机架、飞轮与安装座之间不会出现运动干涉，可完整模拟蒸汽机从活塞往复到旋转输出的全流程动作，对于学习往复式动力机构的设计、传动间隙匹配、支撑结构刚度校核都有较强的参考价值，也可作为小型动力装置设计的结构原型，根据实际输出功率需求等比例缩放调整尺寸参数。
