户外淡水雾净装置结构设计

这款淡水雾净装置主要面向户外开阔区域的淡水水质净化、局部空气增湿降尘场景设计，常见于景观水体周边、露天作业临时供水点、小型户外养殖区域的配套净化环节，依靠伞状喷淋结构将待处理淡水以微米级雾滴形式喷出，增大水体与空气的接触面积，一方面通过自然曝气实现水体溶氧量提升，降解部分易挥发杂质，另一方面雾滴下落过程中可吸附周边空气中的浮尘，同步实现小范围空气降尘与水体初步净化。

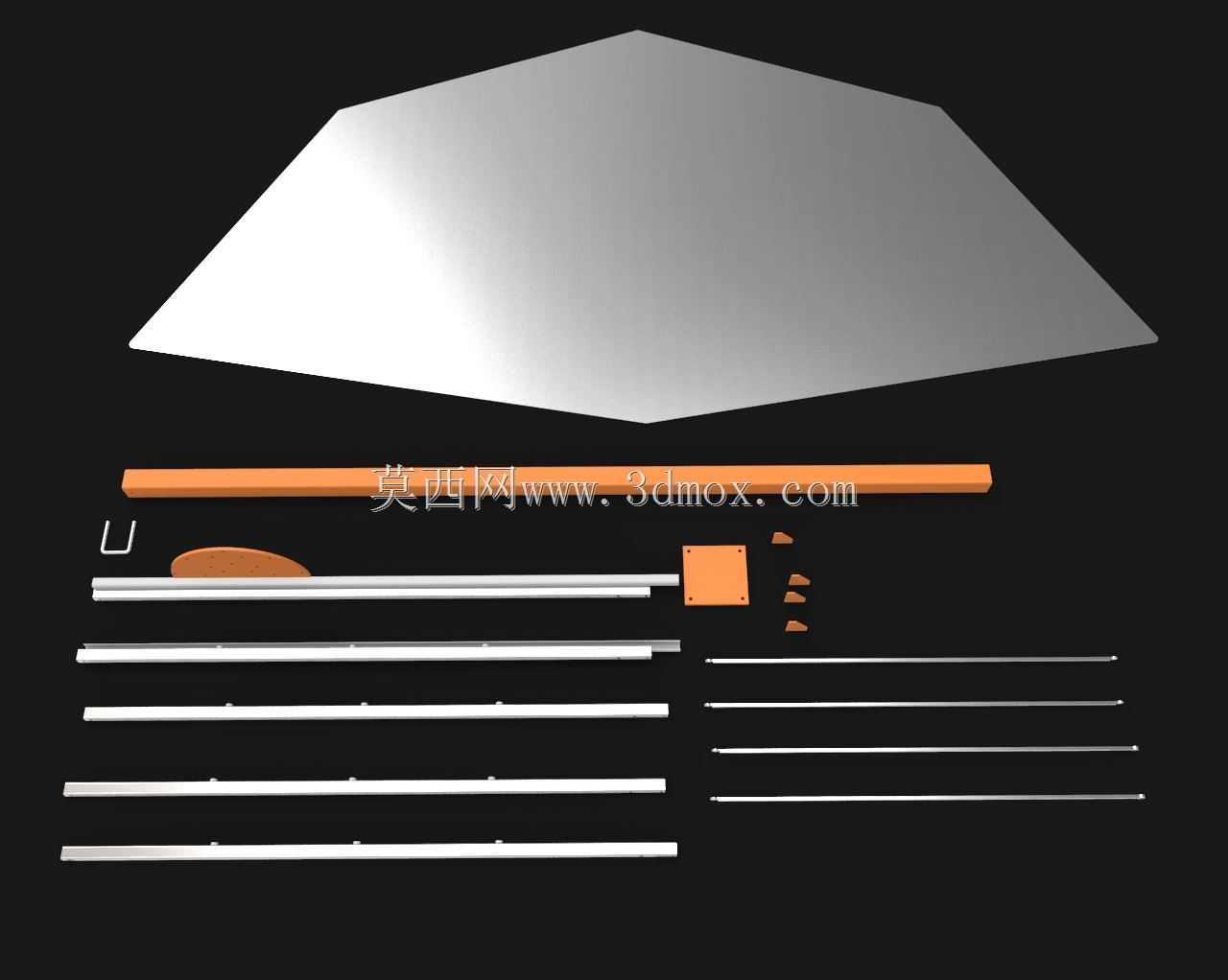

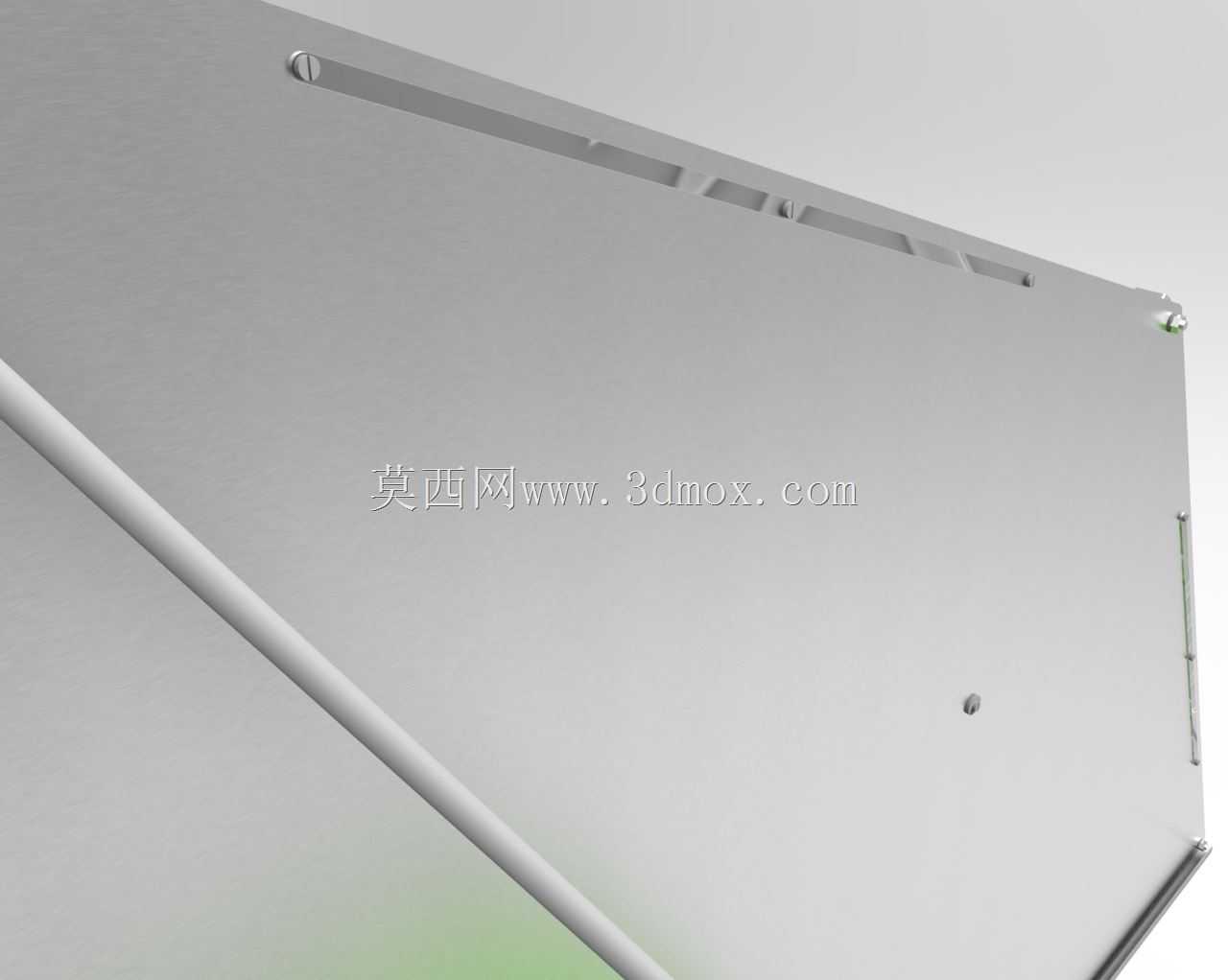

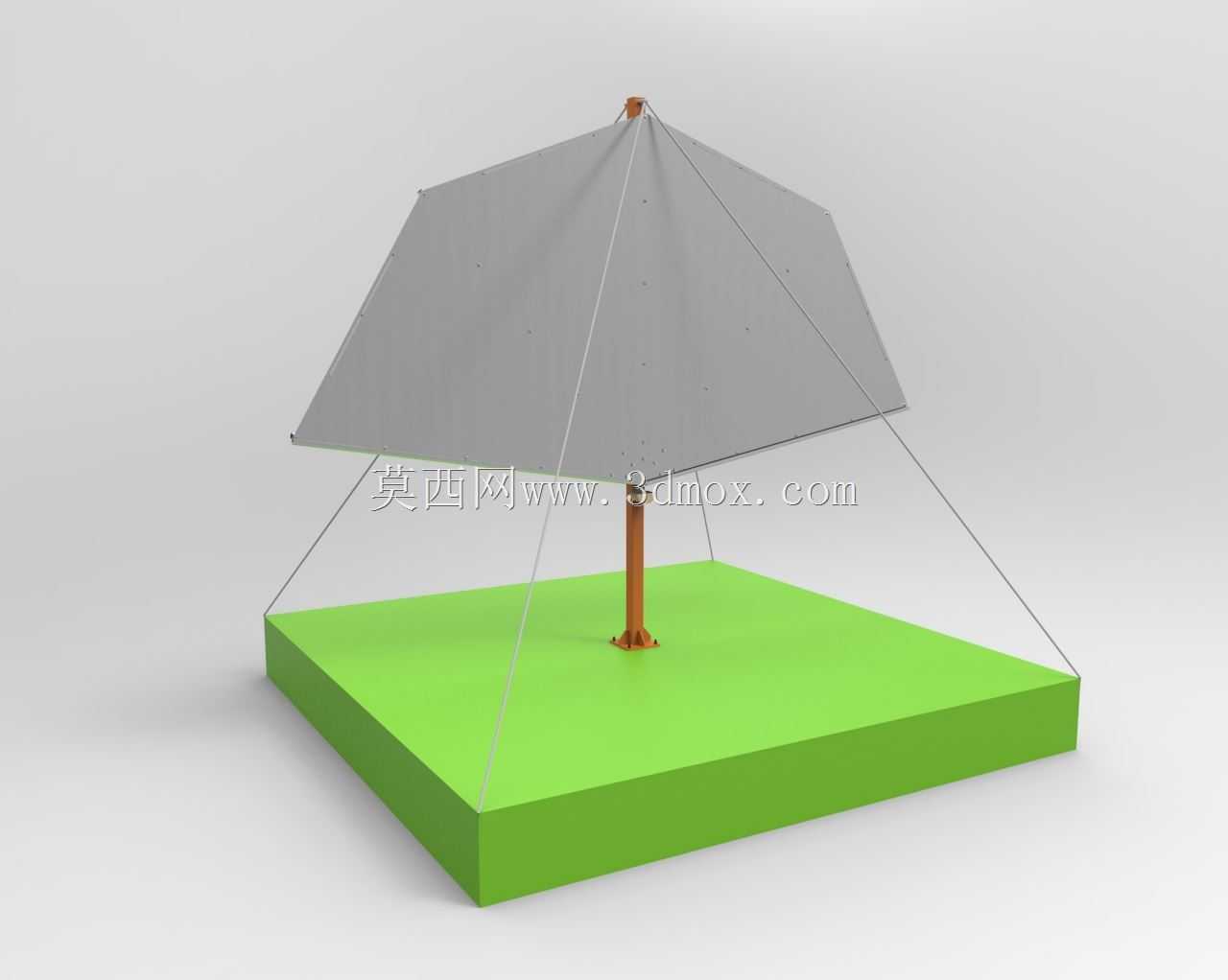

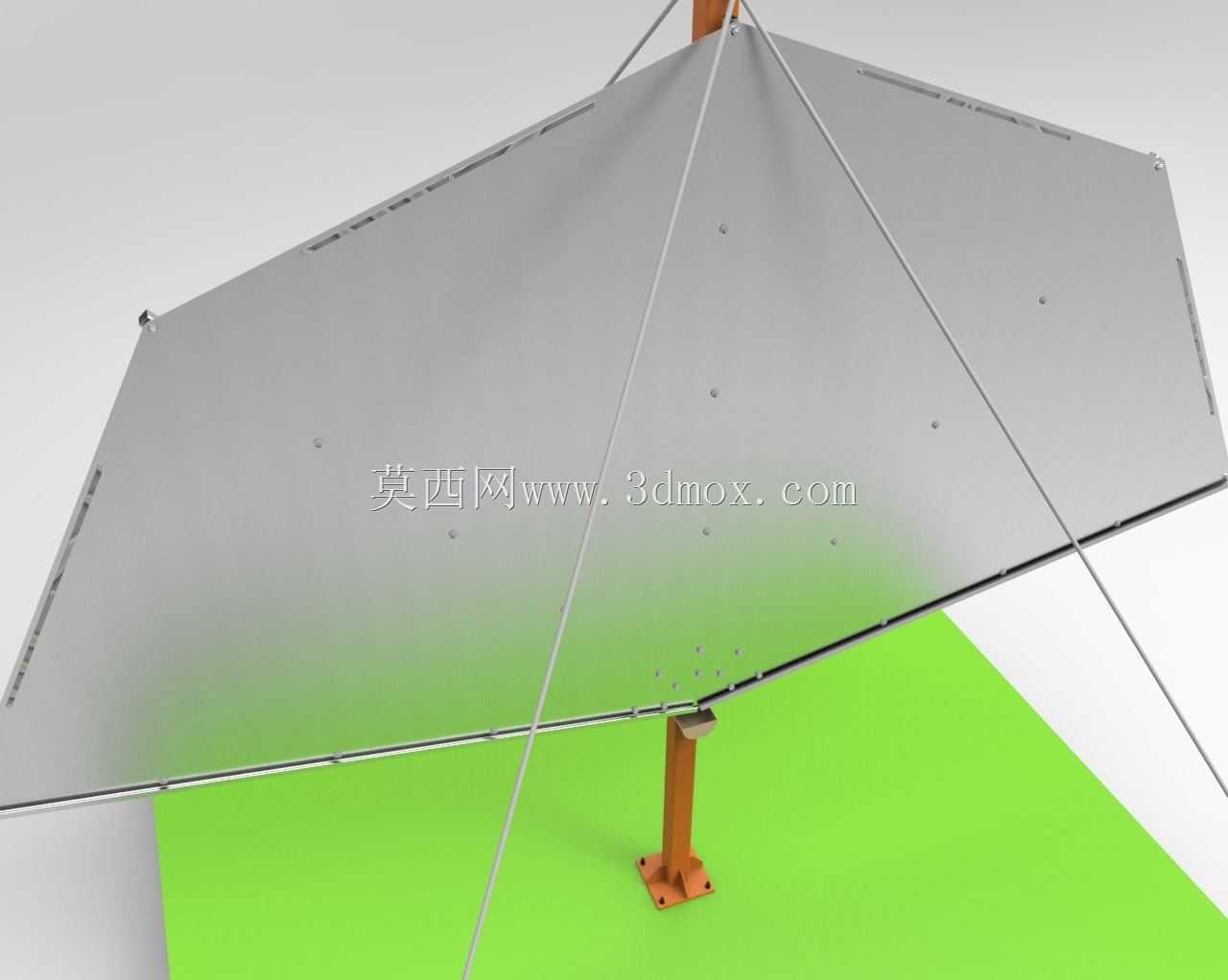

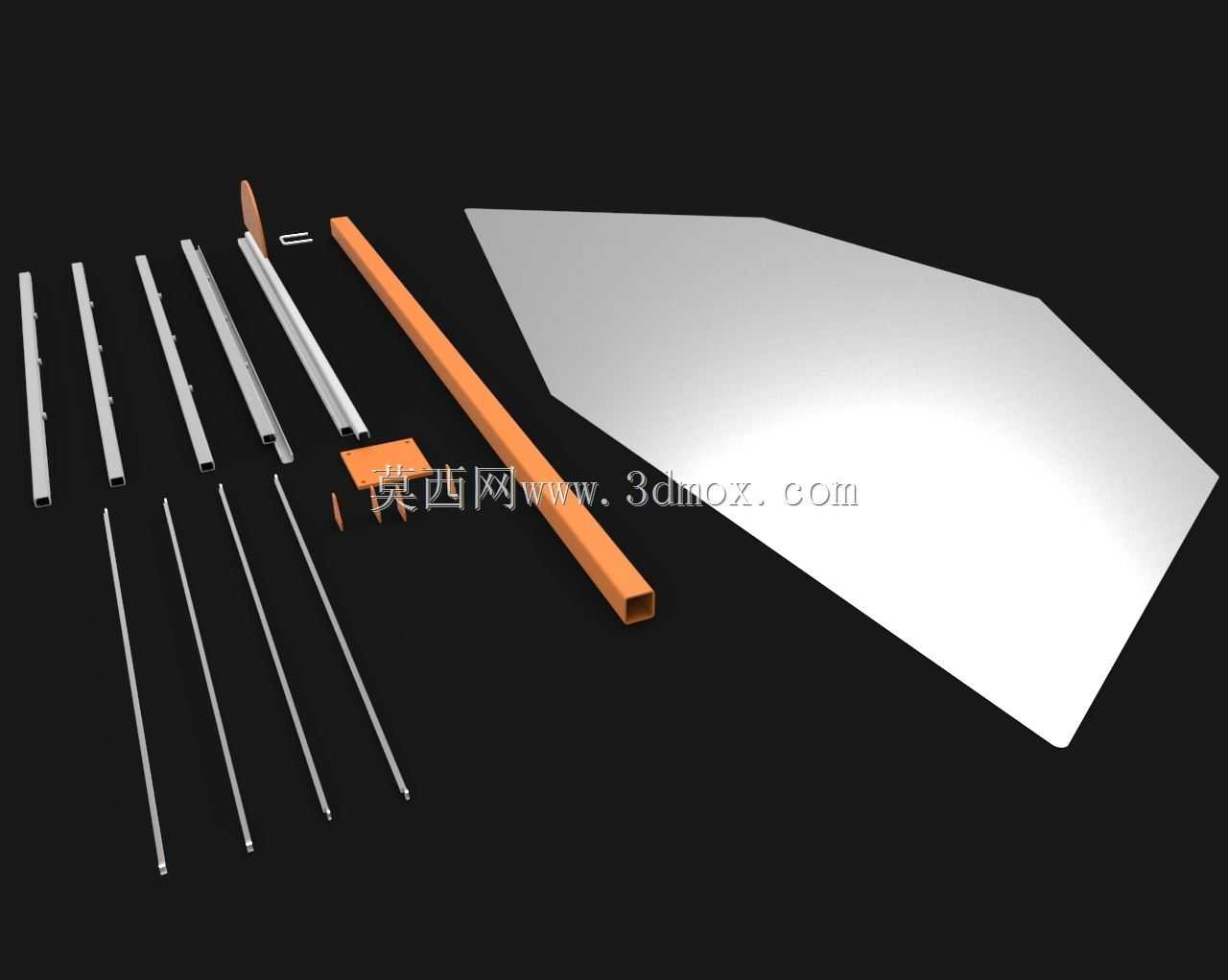

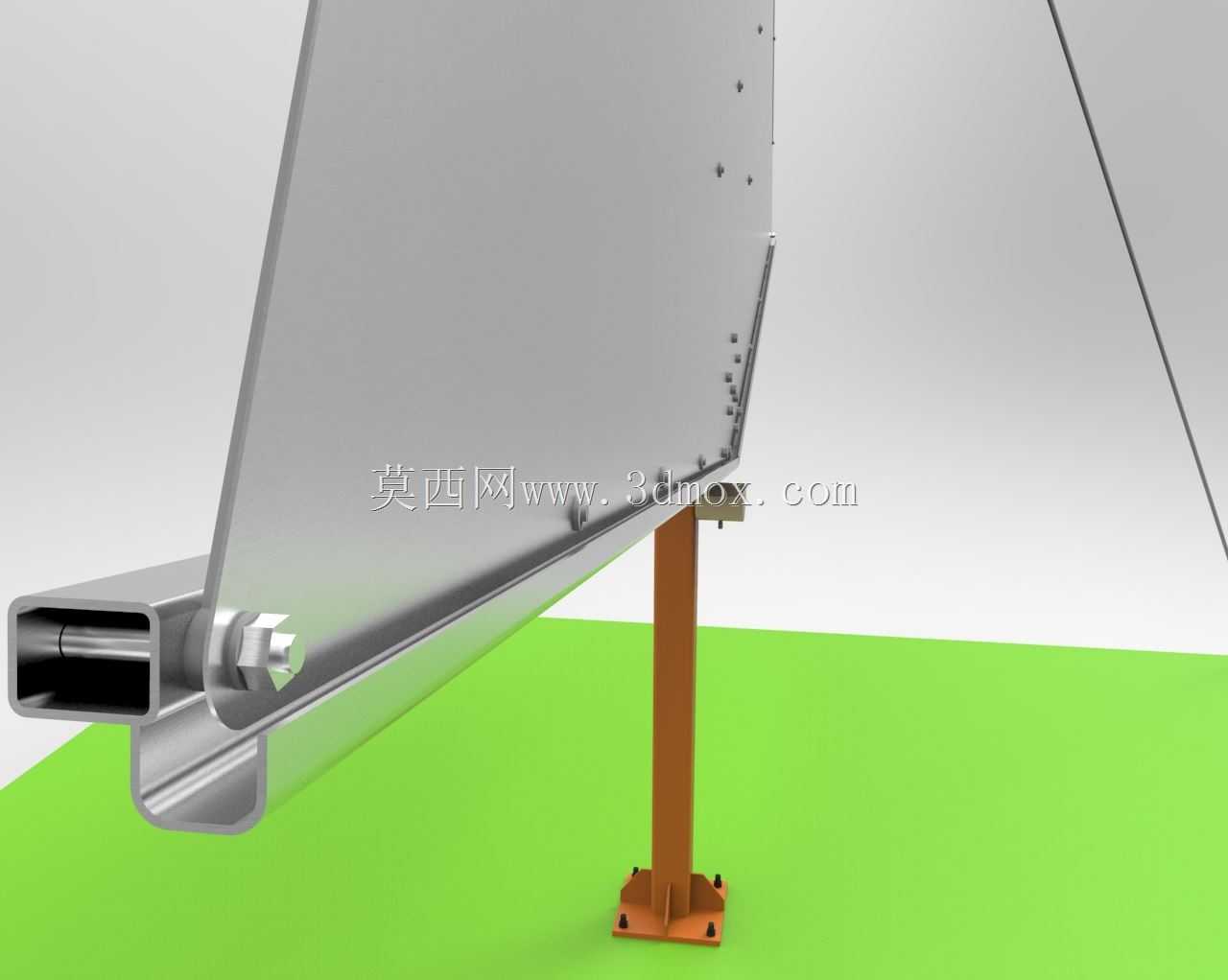

从结构设计逻辑来看，装置采用中心单立柱支撑的伞状布水结构，中心立柱内部集成输水通道，直接连接底部供水接口，伞面采用多棱面拼接的布水面板，面板上均匀排布微孔径喷淋孔，水流从立柱输送至伞面内腔后，在稳定水压下从各喷淋孔均匀喷出，形成覆盖整个伞面投影范围的雾幕。多棱面伞面的设计并非单纯的造型选择，相比常规圆形伞面，多棱边结构可让边缘位置的喷淋孔出水角度更易控制，避免相邻喷淋区域出现覆盖空白，同时棱边的加强结构可提升伞面整体抗风性能，减少户外使用时风载导致的结构变形。

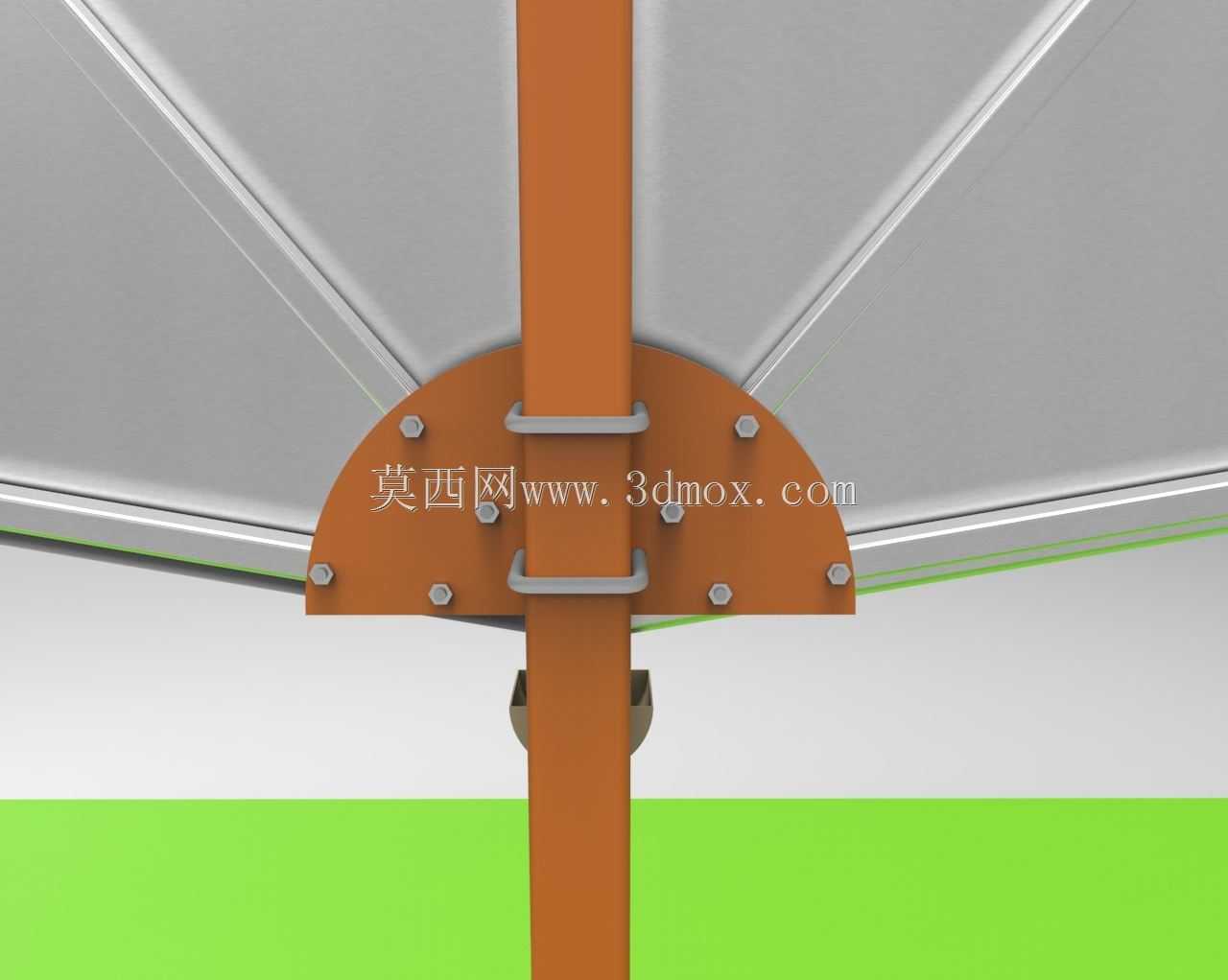

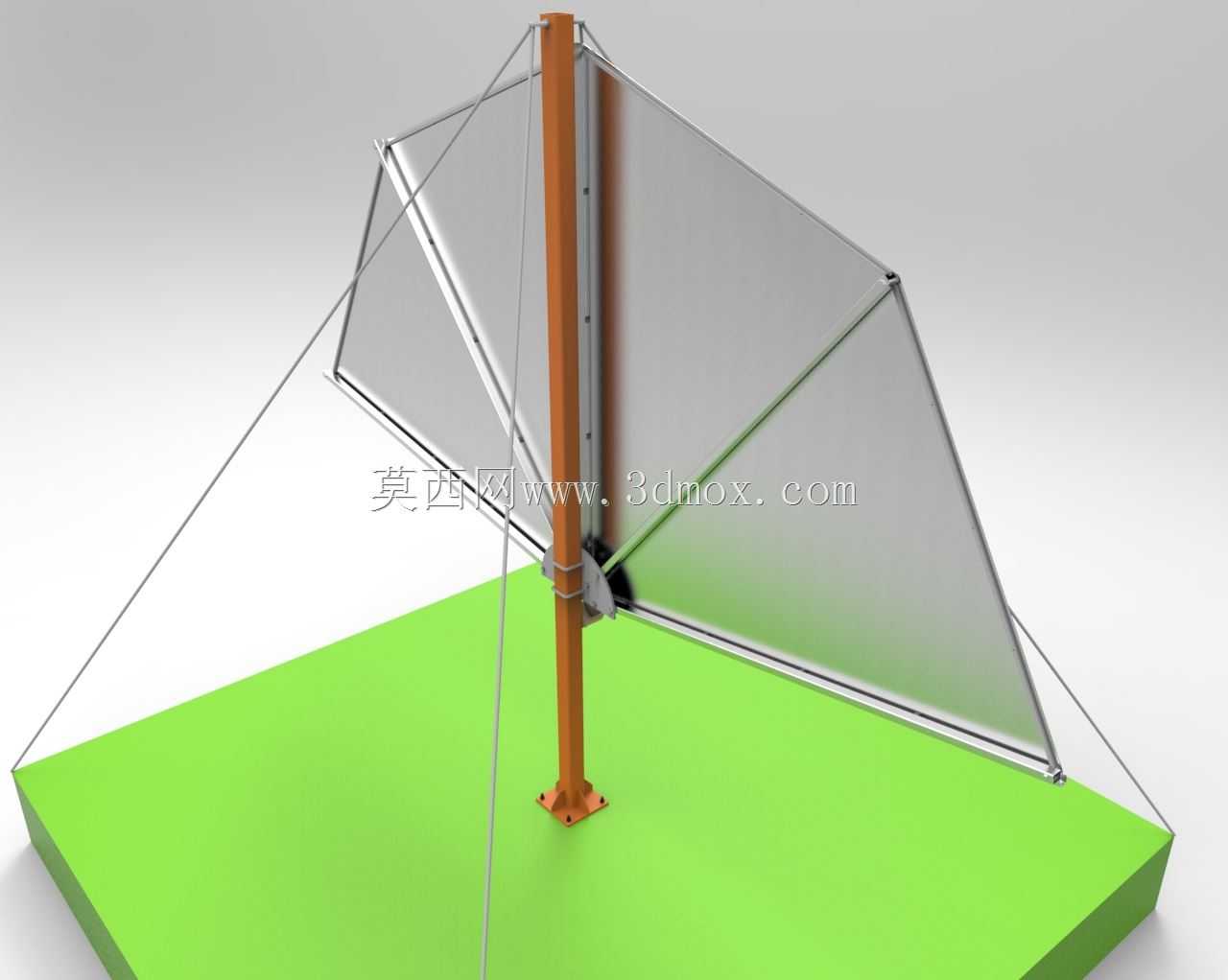

底部采用方形实心基座作为安装承载结构，基座与中心立柱采用法兰式连接，安装时可直接将基座放置于硬化平整地面，若在土质松软区域使用，也可通过基座预留的地脚孔进行膨胀螺栓固定，无需额外搭建复杂安装基础。伞面与立柱之间采用斜拉筋辅助支撑，拉筋两端分别固定在伞面棱边端点与立柱下部位置，均匀分布的拉筋可抵消伞面自重与满水状态下的载荷，避免伞面长期使用出现下垂变形，同时拉筋采用张紧可调结构，后期维护时可根据伞面形变情况调整张紧度，延长结构使用寿命。

尺寸设计上，装置的有效雾净覆盖面积为5.3平方米，伞面投影边界与基座边缘预留足够安全距离，避免雾滴直接滴落至基座连接位置造成连接件长期浸水锈蚀，立柱高度匹配普通人站立操作高度，日常检修喷淋孔、清理堵塞杂物时无需借助大型登高设备，单人即可完成常规维护作业。伞面喷淋孔的孔径经过匹配设计，在常规供水压力下即可形成均匀雾滴，不会出现水柱直流或者雾滴过细随风飘散的问题，保证净化覆盖范围的稳定性。基座的重量经过配重核算，在常规六级风力下装置不会出现倾覆，满足多数户外场景的使用安全要求，输水接口采用标准通用管径，可直接对接常规供水软管，无需额外配置转接头，现场部署效率更高。
