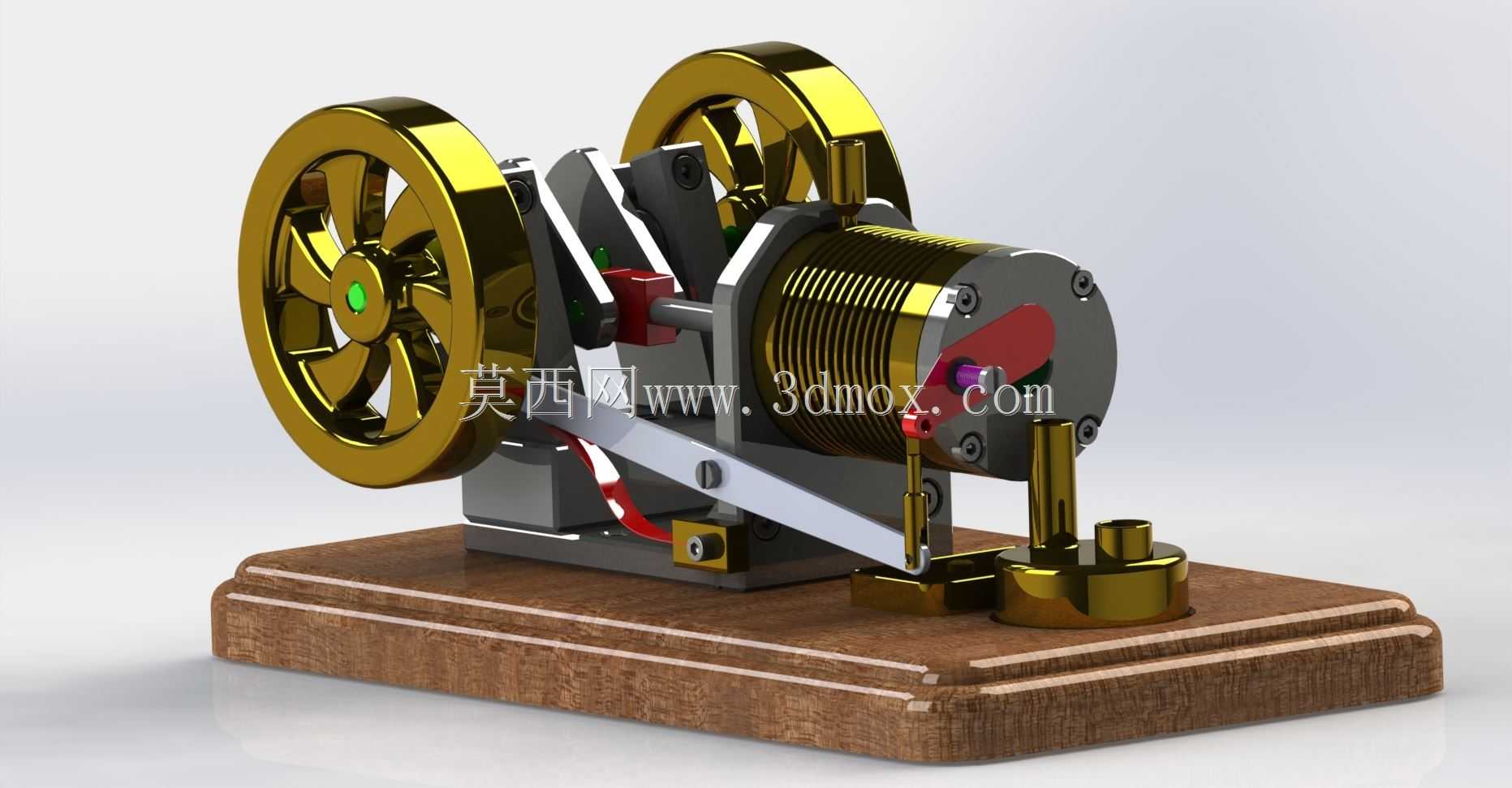

复古结构瓦库姆动力装置三维建模

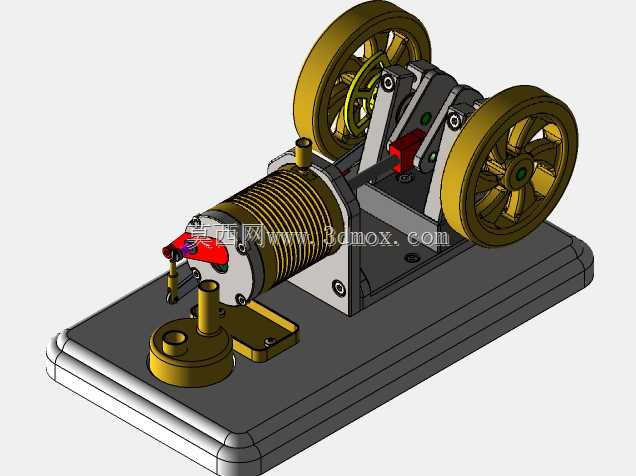

　　这套瓦库姆动力装置的三维建模，完全还原了这类小型外燃动力结构的实际装配逻辑，从结构设计层面覆盖了从动力发生到动力输出的全链路机械配合关系，适合用于机械原理教学演示、小型动力装置结构验证、复古动力展品开发等场景。在实际应用中，这类小型动力装置常被用作教学实验室的原理演示教具，帮助学习者直观理解外燃式动力的做功循环过程，也可作为小型创意动力展品的核心结构，搭配可视化外壳后用于科普场馆的互动展示，部分同结构的小型装置还可作为微型动力输出源，驱动低负载的小型机械摆件完成连续运转。从功能特性来看，该结构通过缸体内部的工质受热膨胀、冷却收缩形成压力差，推动活塞完成往复直线运动，再通过曲柄连杆结构将直线运动转化为飞轮的旋转运动，

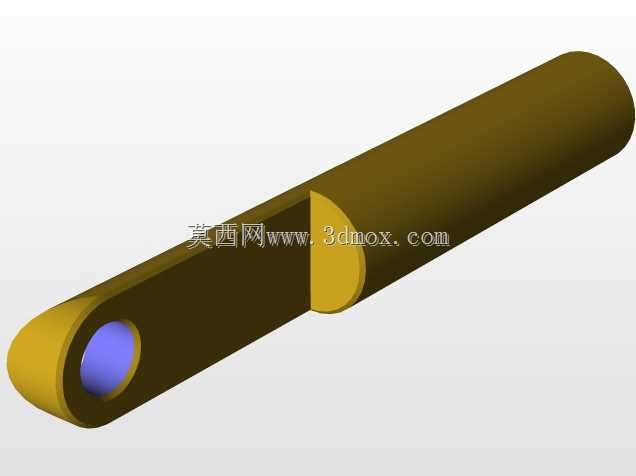

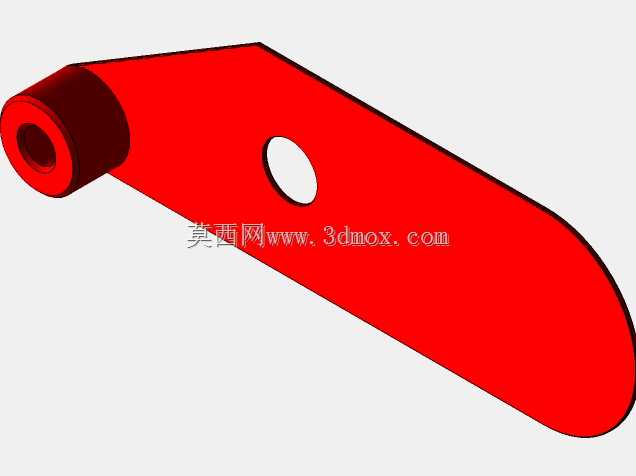

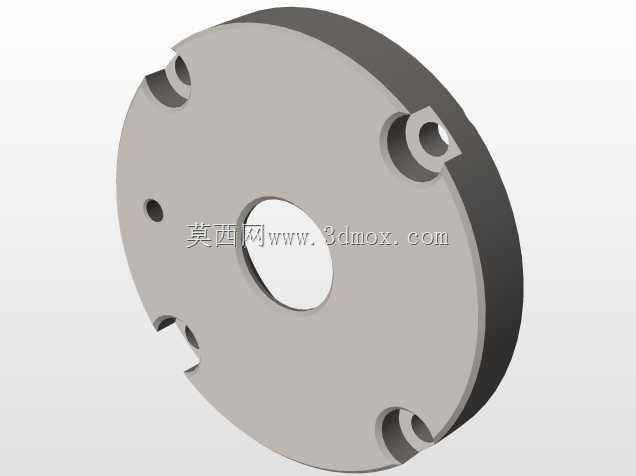

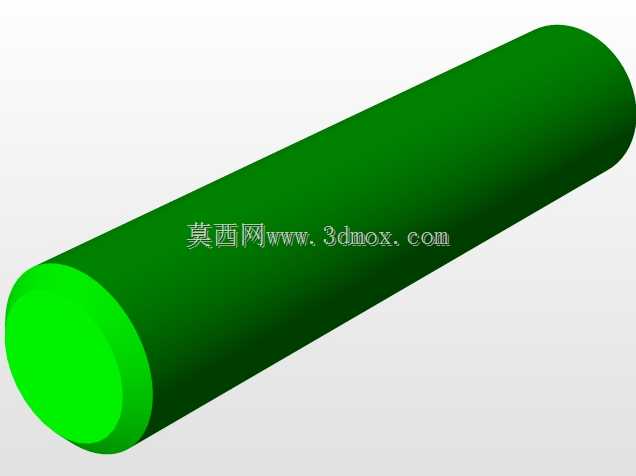

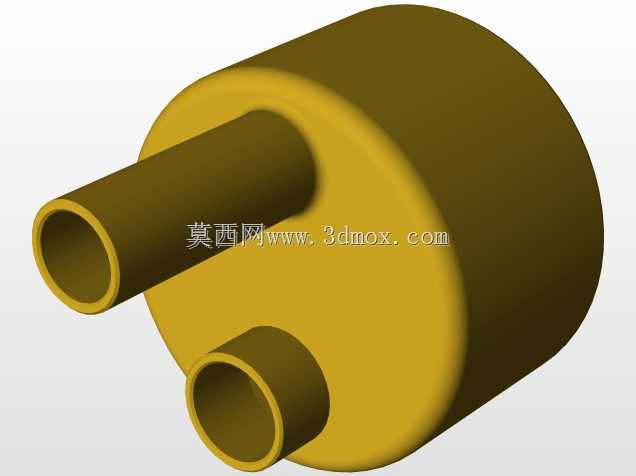

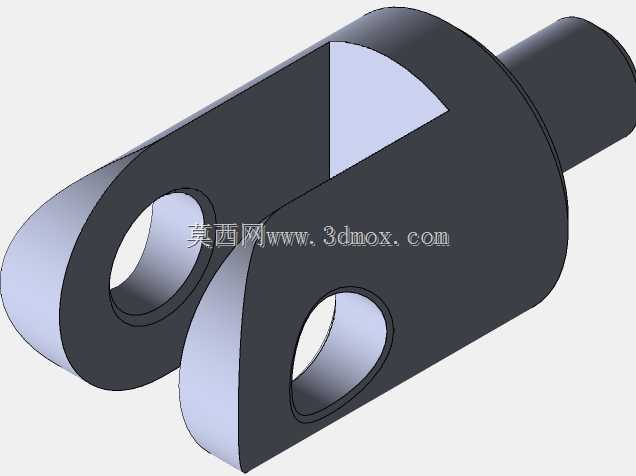

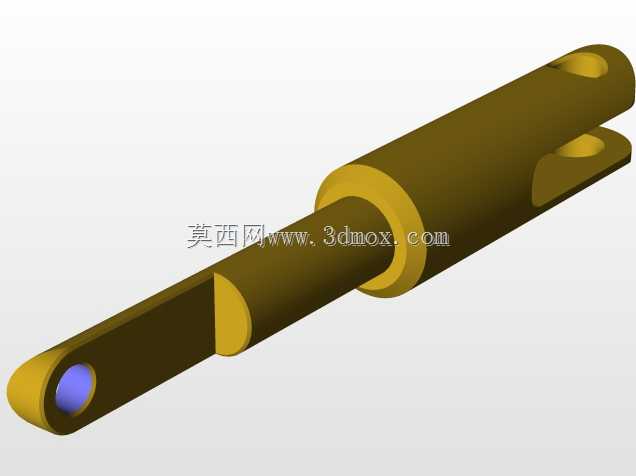

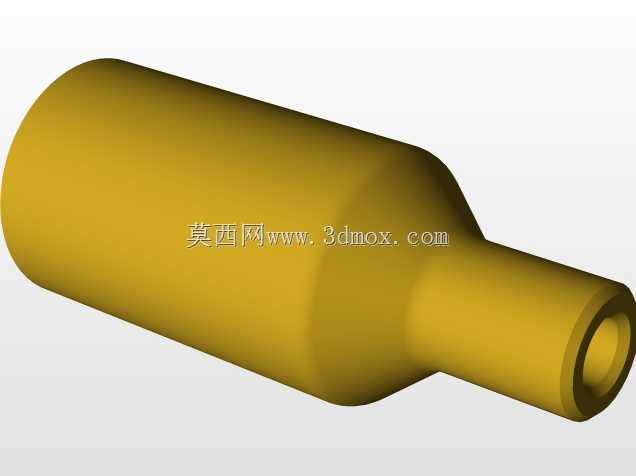

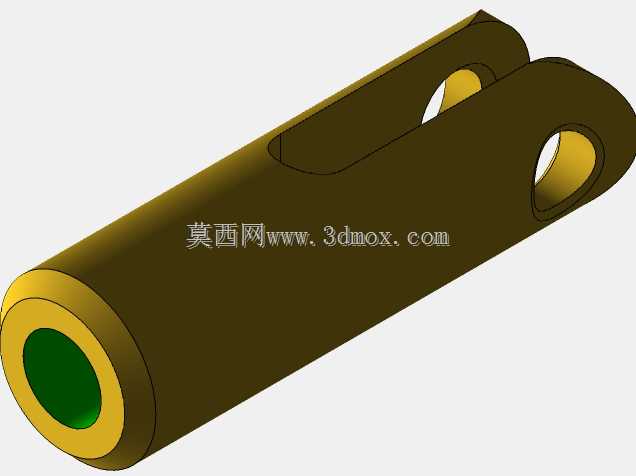

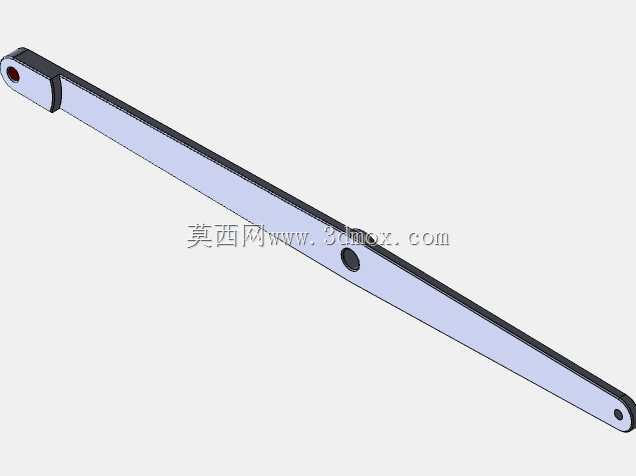

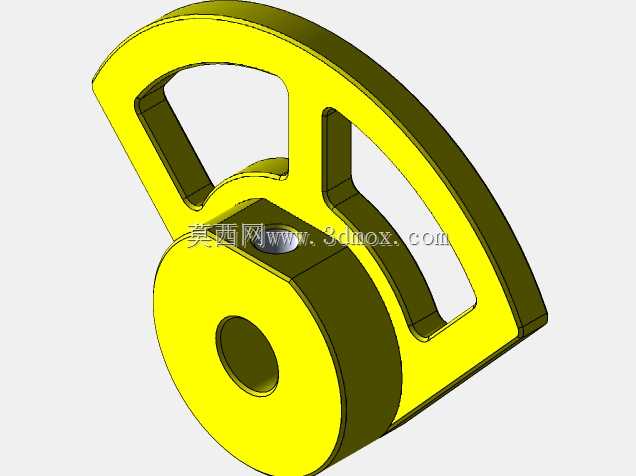

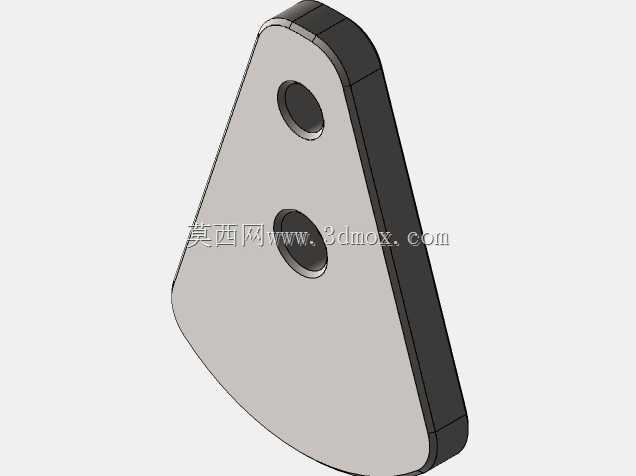

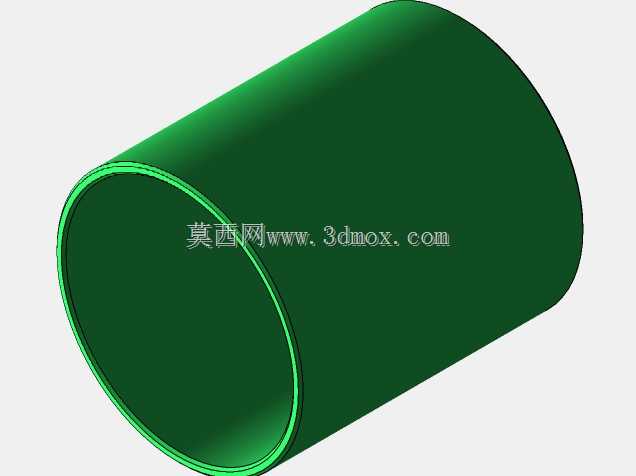

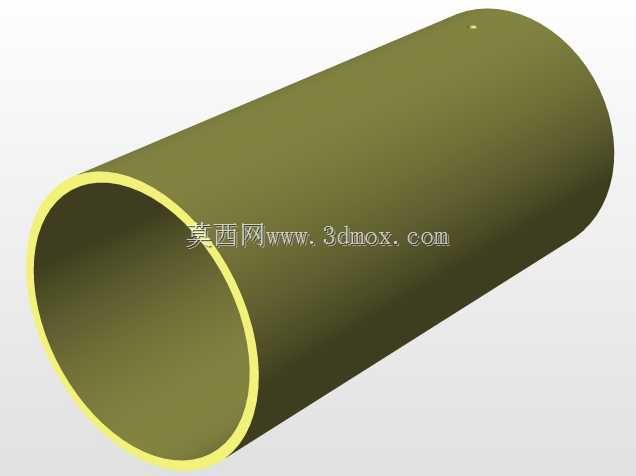

　　双飞轮的对称布局设计能够有效储存运转过程中的转动惯量，抵消活塞往复运动产生的惯性冲击，让整个动力输出过程更加平稳，避免单飞轮结构容易出现的运转卡顿、死点无法跨越的问题。设计过程中，首先确定了缸体的核心尺寸边界，缸体作为动力发生的核心部件，其内径与行程的配比直接影响单次循环的做功能力，建模时严格按照实际做功需求匹配了缸径与活塞行程的比例，保证活塞在缸体内的往复运动不会出现干涉，同时预留了足够的密封件安装槽位，满足实际装配时的密封要求，避免工质泄漏影响动力输出效率。传动部分的连杆与曲柄的配合尺寸经过反复校核，连杆两端的铰接孔位同轴度公差控制在合理范围内，保证运动过程中不会出现卡滞，曲柄的偏心距严格匹配活塞行程，

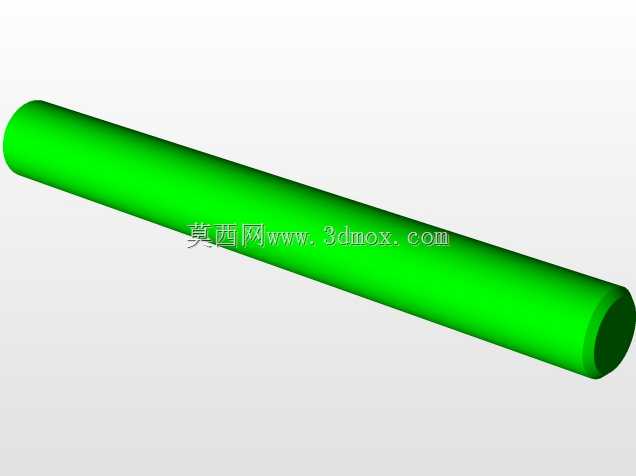

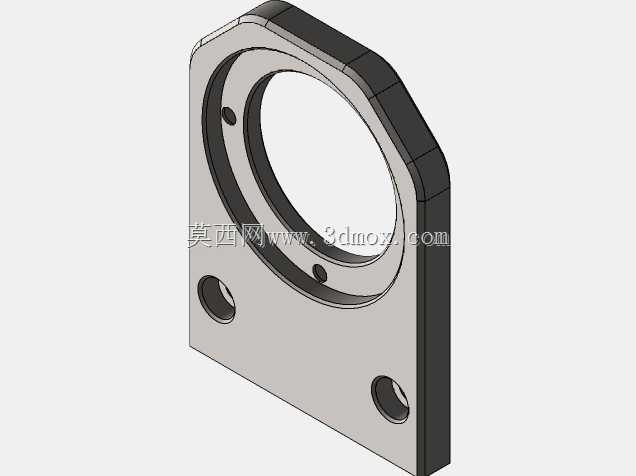

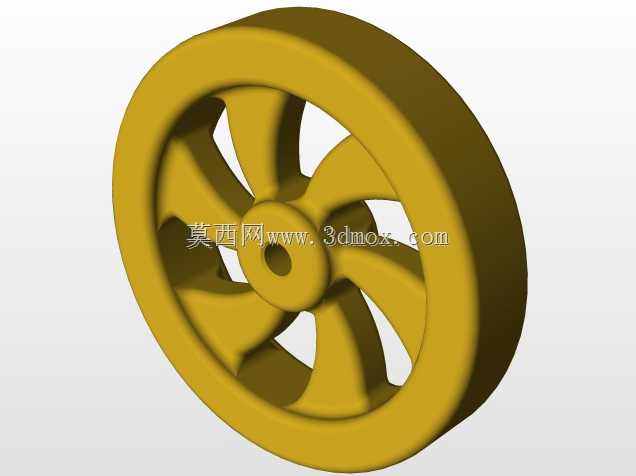

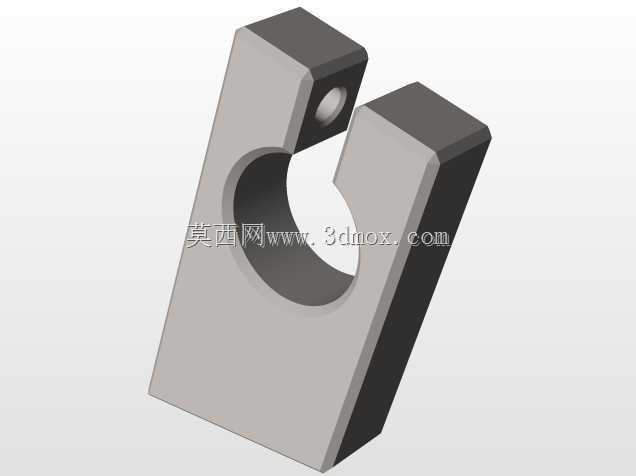

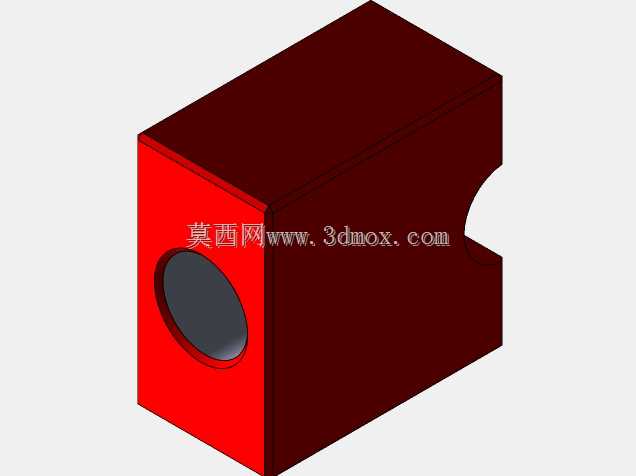

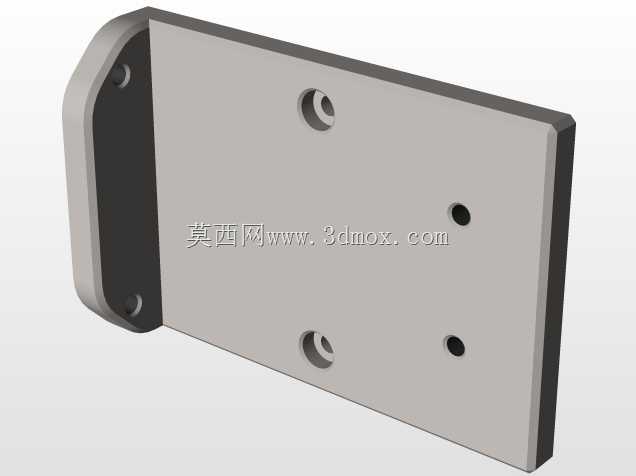

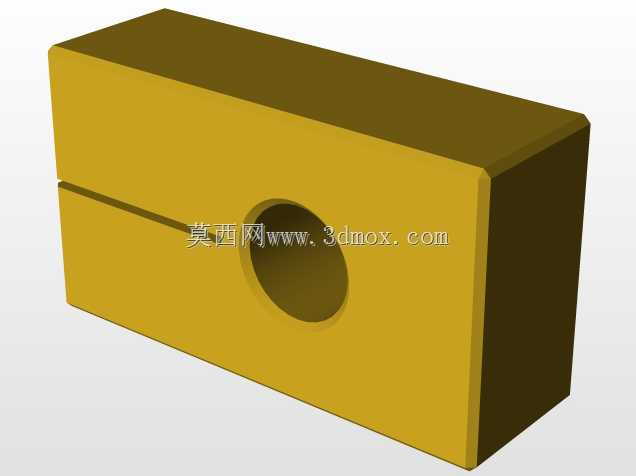

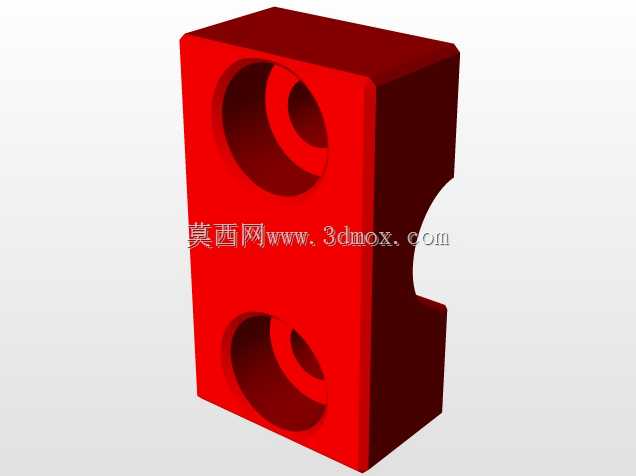

　　避免活塞运动到上下止点时出现撞缸或者行程不足的问题。飞轮部分采用了辐条式结构设计，在保证整体转动惯量满足运转需求的前提下，尽可能降低飞轮自身的重量，减少不必要的动力损耗，飞轮与输出轴的连接采用了过盈配合加键槽定位的结构，保证高速旋转时飞轮不会与轴发生相对滑动，提升动力传输的可靠性。整个装置的安装底座采用了实木质感的阶梯式结构设计，底座上预留了所有固定组件的安装孔位，缸体支架、飞轮轴承座、加热组件固定位的孔位坐标完全对齐，装配时不需要额外进行孔位配做，能够直接完成所有组件的定位安装，底座的整体外形尺寸控制在桌面级展示的合理范围内，既能够保证所有组件安装后不会超出底座边界，也不会因为底座过大造成不必要的空间占用。

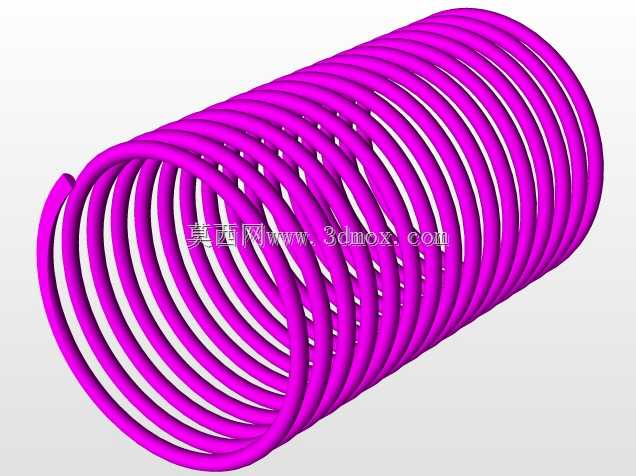

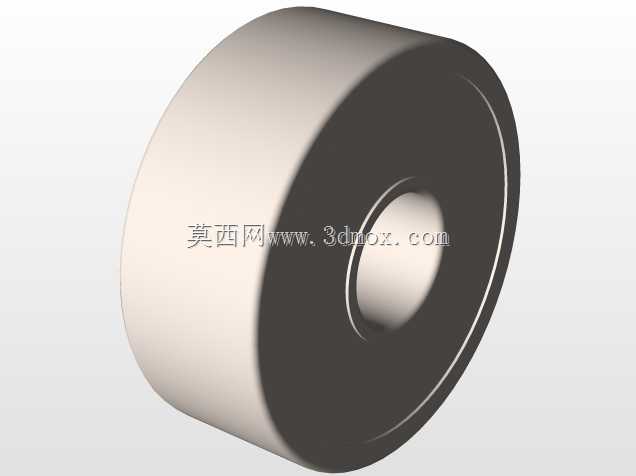

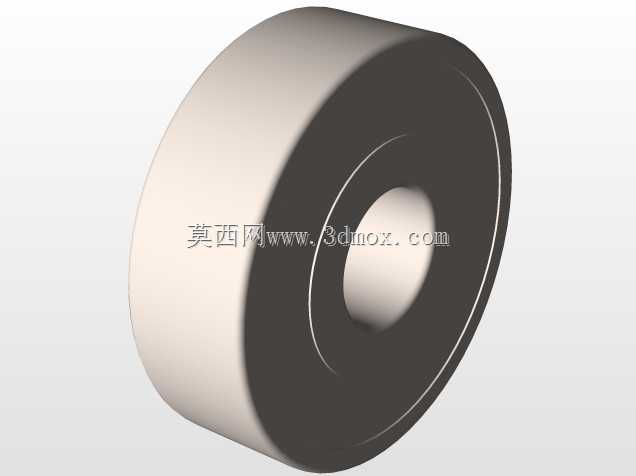

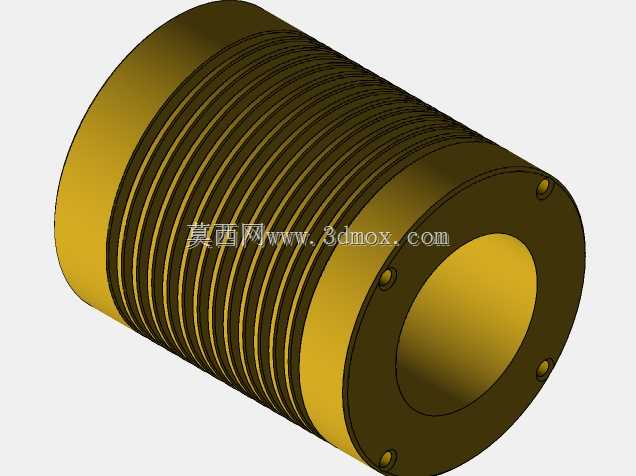

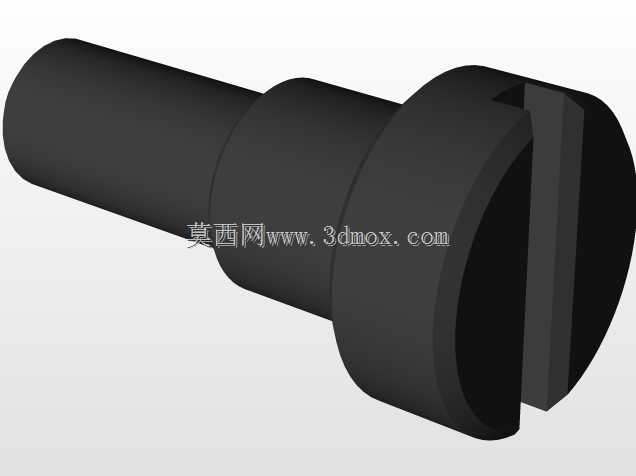

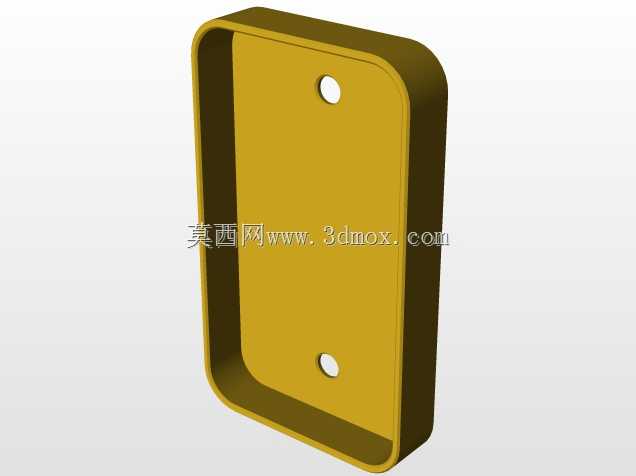

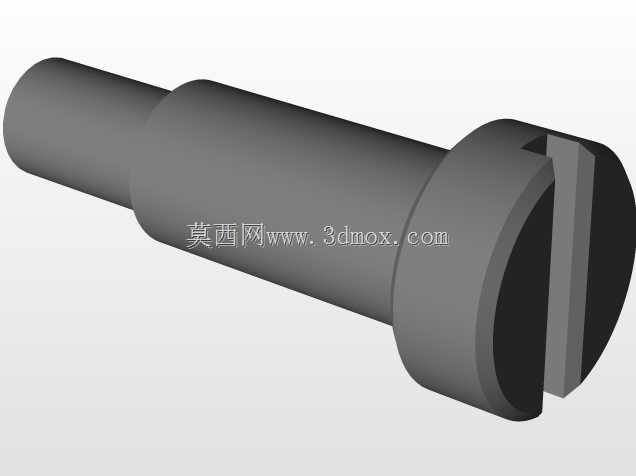

　　加热组件的位置设计在缸体的热端下方，与缸体热端保持合理的安全距离，既能够保证热量有效传递到缸体内部的工质，也避免距离过近造成缸体局部过热，影响部件使用寿命。冷却端的散热结构采用了外置散热片的设计，能够快速将冷端的热量散发到空气中，保证缸体冷热端维持足够的温度差，这是该类动力装置能够持续稳定运转的核心条件。建模过程中所有运动部件的配合间隙都按照实际机械加工的公差要求进行预留，活塞与缸体之间的间隙满足密封件安装后的运动需求，铰接位置的销轴与孔的间隙控制在转动灵活且无明显旷量的范围内，轴承安装位的尺寸符合标准轴承的装配公差，不需要二次修改就可以直接导出工程图用于实际加工制作。整个结构没有冗余的设计部件，每一个零件都承担对应的功能，从动力产生、传输到稳定运转的各个环节都经过结构合理性验证，既还原了瓦库姆马达的经典结构特征，也满足现代机械设计的装配与加工要求，不管是用于三维结构学习，还是用于原理验证、实物制作的参考，都具备足够的工程参考价值。
