油田污水回注处理管路系统设计

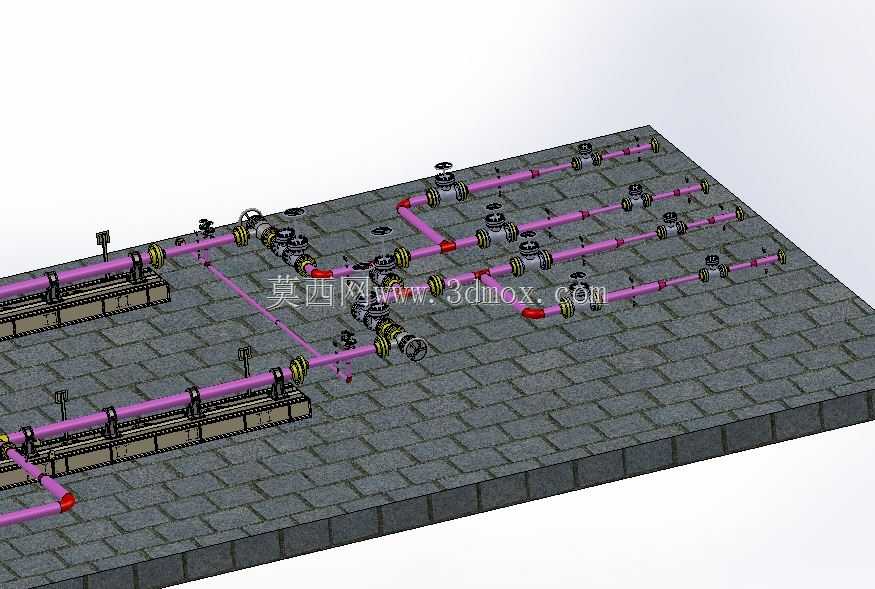

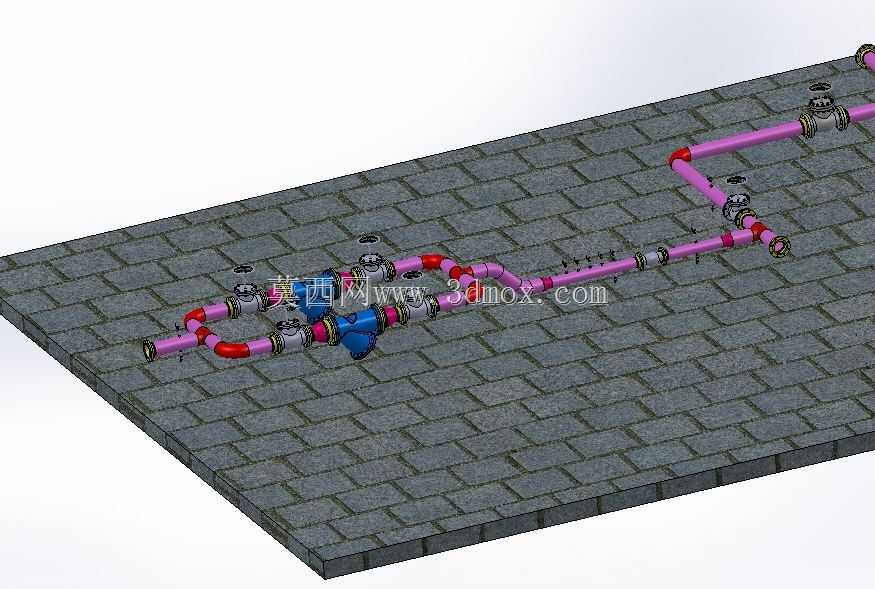

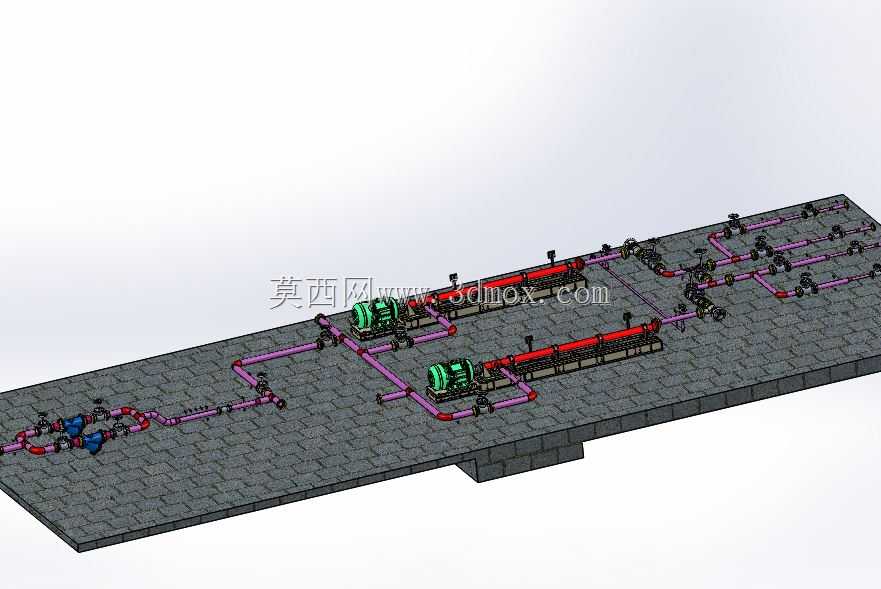

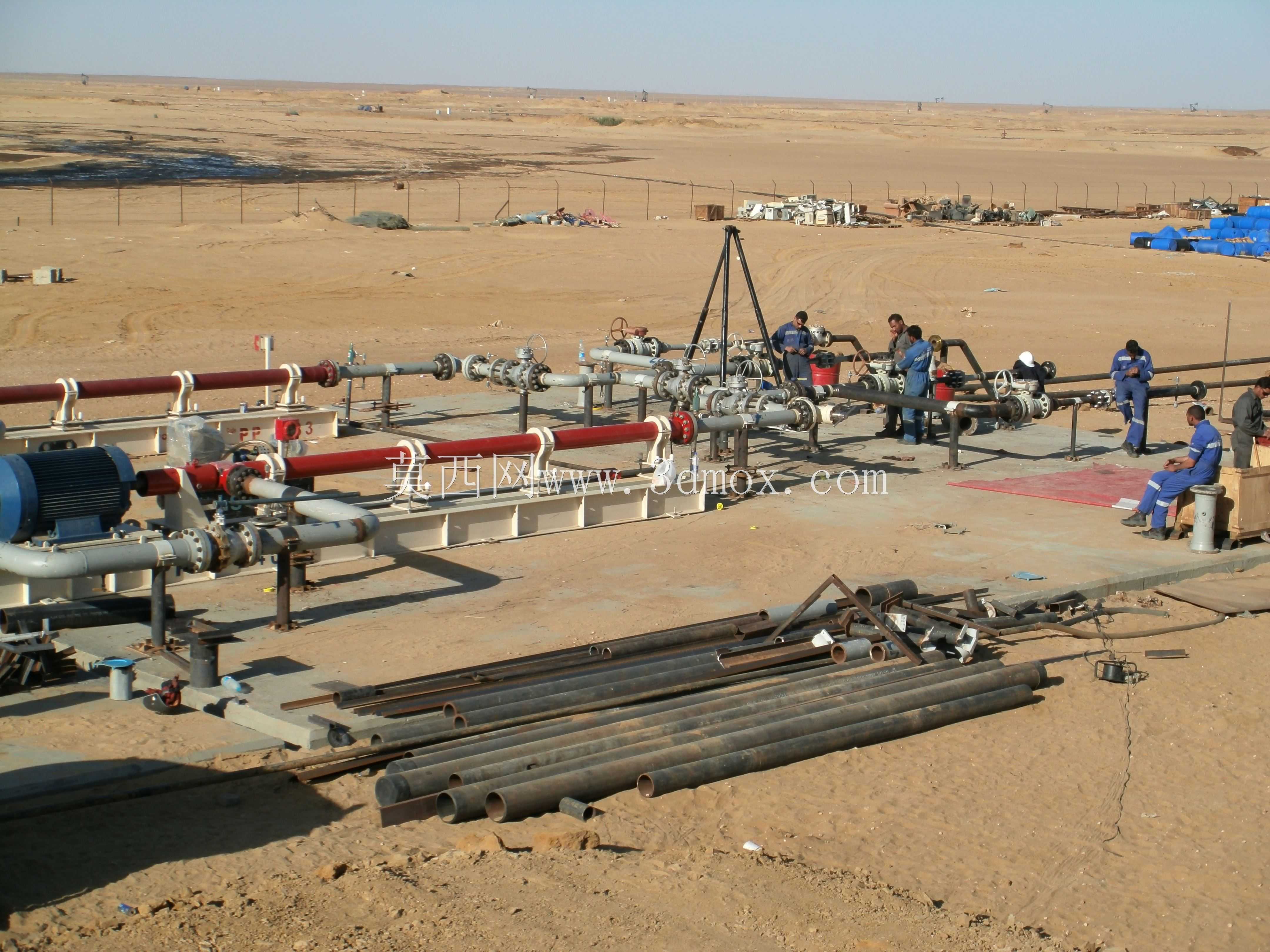

这套三维设计成果针对陆上油田采出水处理回注工况打造，核心服务于油气开采环节的污水零排放处置需求，解决油田生产中采出污水无法直接外排、需回注地层维持地层压力的实际工程问题。从现场安装边界来看，整套系统采用平铺式布局，适配油田联合站内部硬化铺装场地的安装条件，所有泵组基座与地面预埋安装点位对齐，管道走向避开场地内预留的巡检通道与设备检修空间，整体外轮廓适配常规中小型联合站的水处理区块预留尺寸，无需额外进行场地大规模改扩建即可完成部署。

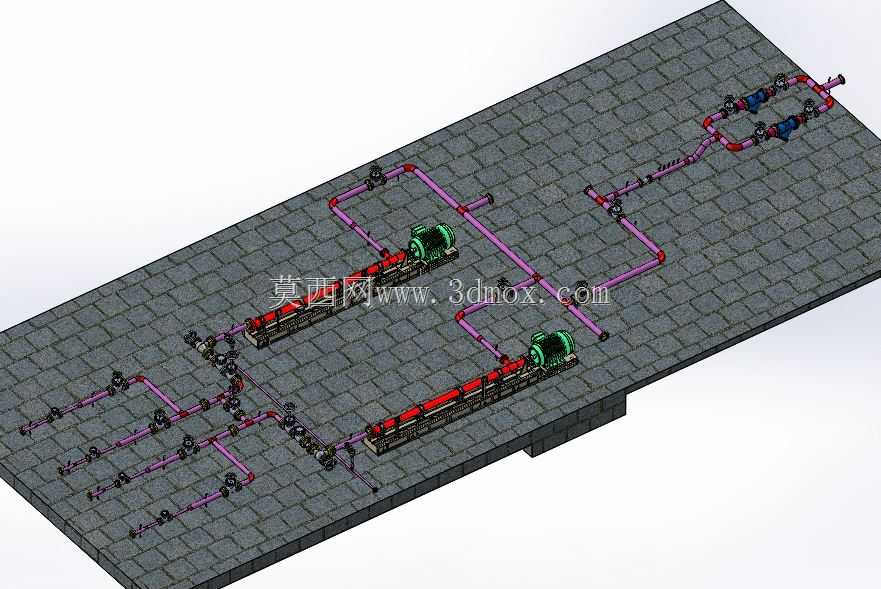

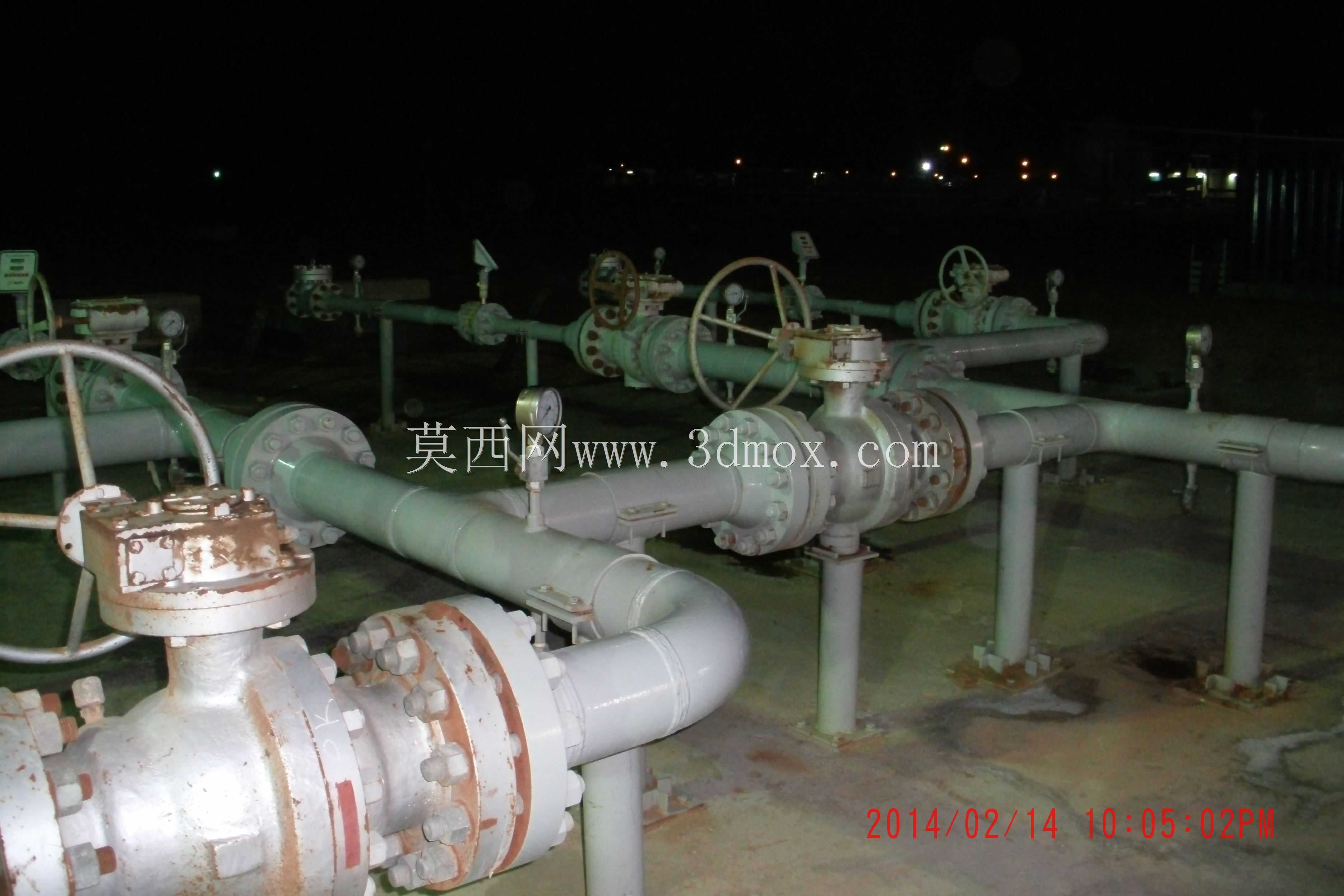

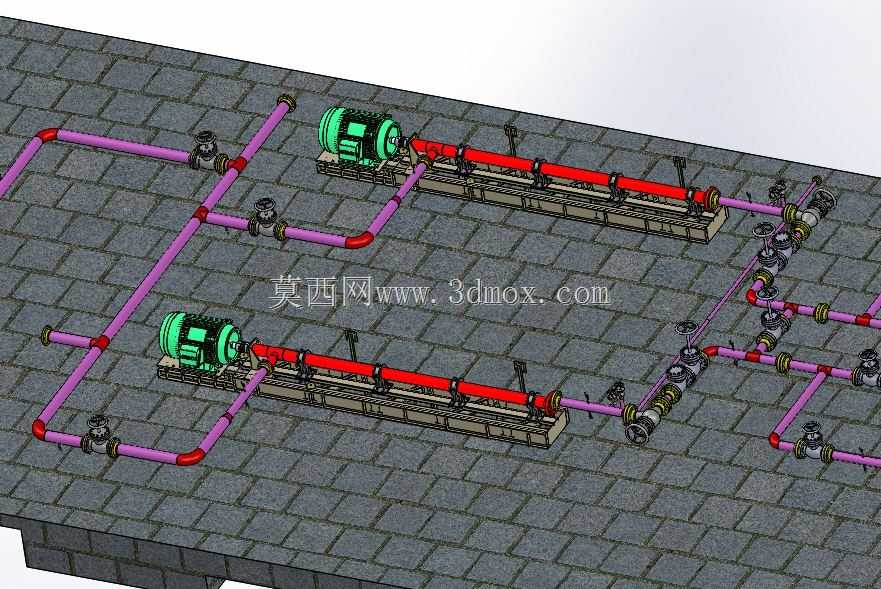

设计过程中优先考虑了高压回注工况的管路可靠性，主管道采用大管径耐压管材，分支管路根据不同注水井的注入量需求匹配对应通径，所有弯头、三通位置均做了应力释放的走向优化，避免长期高压输送过程中焊缝位置出现疲劳损伤。两套主增压泵组采用对称式布局，既可以并联运行提升总注入流量，也可单独切换备用，满足油田连续生产不能中断注水的作业要求，泵组进出口均设置了检修截断阀组，日常维护时无需排空整条管路即可完成单台设备的拆检作业。

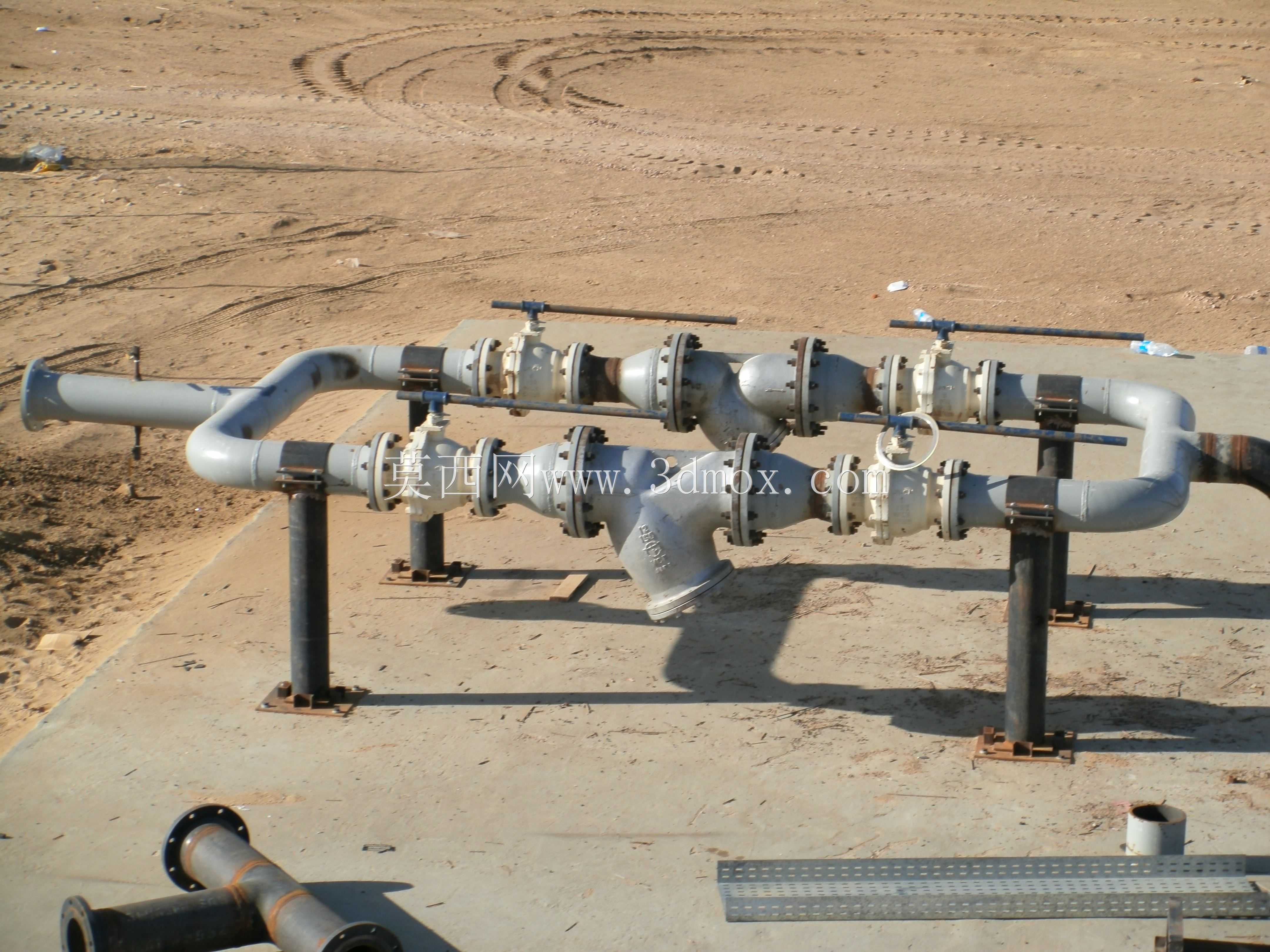

管路末端的分配管汇对应多口注水井的接入需求，每一条分支管路都预留了流量调节与压力检测的安装位，可根据不同井位的地层吸水能力动态调整注入参数，避免出现单井超注或者欠注的问题。整套管路的支墩设置位置完全匹配管道重量与流体水锤冲击的受力计算结果，所有架空管道的支撑高度统一预留了底部巡检空间，地面敷设的管道也做了对应的防腐层避让设计，避免管道直接接触地面造成防腐层破损。从功能逻辑上，整套系统完成从污水储罐来水的增压、流量分配、稳定输送全流程，所有阀门的操作位均朝向巡检通道一侧，日常操作时操作人员无需跨越管道即可完成阀门启闭作业，充分考虑了油田现场运维的实际操作习惯，减少后期运维的安全隐患。
