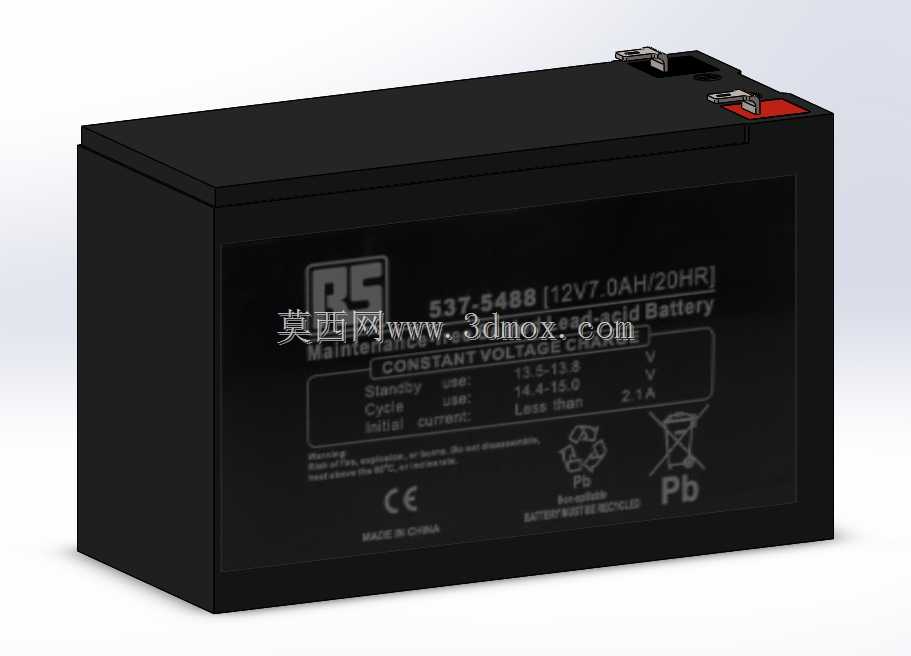

12V7Ah铅酸蓄电池三维结构设计

在小型移动机器人、应急备用电源、低压直流供电系统的结构设计环节，铅酸蓄电池的安装位适配是结构工程师经常要处理的细节，这款12V7Ah规格的铅酸蓄电池模型，还原了量产产品的真实结构特征，能直接用于设备整体装配的干涉检查、安装空间预留校核工作。从实际应用场景来看，这类容量的铅酸蓄电池常被用于小型AGV机器人的车载供电、门禁系统备用电源、小型UPS应急供电单元、儿童电动代步车动力源等场景，对安装空间的尺寸边界要求明确，建模时完全参照实物的外形轮廓做了还原，壳体的拔模角度、顶部接线端子的凸起高度、端子的间距与安装孔位都和实物保持一致，能避免设计阶段出现安装位尺寸不匹配的问题。设计思路上，模型优先还原了产品的外部装配特征，壳体采用一体化的长方体带圆角结构，顶部的两个接线端子区分了正负极的标识位置，端子的金属接片结构做了细节还原，壳体表面的合模线、顶部的盖板拼接缝都做了写实处理，没有做过度的简化，方便工程师在做整机布线时，准确判断接线端子的操作空间，预留足够的接线弯折余量。外形尺寸方面，模型严格对应同规格量产铅酸蓄电池的实际长宽高参数，底部的安装支撑面做了平整处理，能匹配常见的电池仓卡扣、绑带固定结构的设计需求，安装边界上，模型标注了端子区域的安全避让空间，提醒结构设计时不要在端子上方布置遮挡结构，避免接线操作困难，同时壳体侧面的加强筋凸起也做了还原，在做电池仓侧壁限位设计时，可以直接参照这些凸起的轮廓做避让，防止装配时出现卡滞。对于做机器人底盘设计、低压配电设备结构设计的工程师来说，这个模型可以直接导入装配体中，用来验证电池仓的容积是否合理，检查电池放入后和周边走线槽、控制板、驱动轮等部件的间隙是否满足安全要求，不需要再自行测绘实物建模，能节省不少前期设计的时间。模型同时还原了铅酸蓄电池的厚重壳体特征，能帮助设计人员准确评估电池安装后的整机重心位置，在做移动类设备的重心配平计算时，可以直接调用模型的质量属性参数做参考，提升设计的准确性。
