4.5瓦单晶环氧涂层太阳能电池板结构设计

在分布式离网光伏供电的小型应用场景里，这类小功率单晶太阳能电池板的使用覆盖范围极广，从户外监测传感节点的供电单元、庭院低压照明系统的电能采集端，到小型便携充电设备的光伏补能模块，都能见到同规格产品的身影。不同于大功率并网光伏组件的设计逻辑，小功率电池板的设计首先要平衡输出能力与安装空间的匹配关系，这款产品额定输出4.5瓦、开路电压6伏、短路电流720毫安，刚好匹配单节锂电池的充电电压区间，无需额外搭配复杂的升压降压电路，就能直接给小型储能单元补能，大幅降低了终端应用的电路设计复杂度。

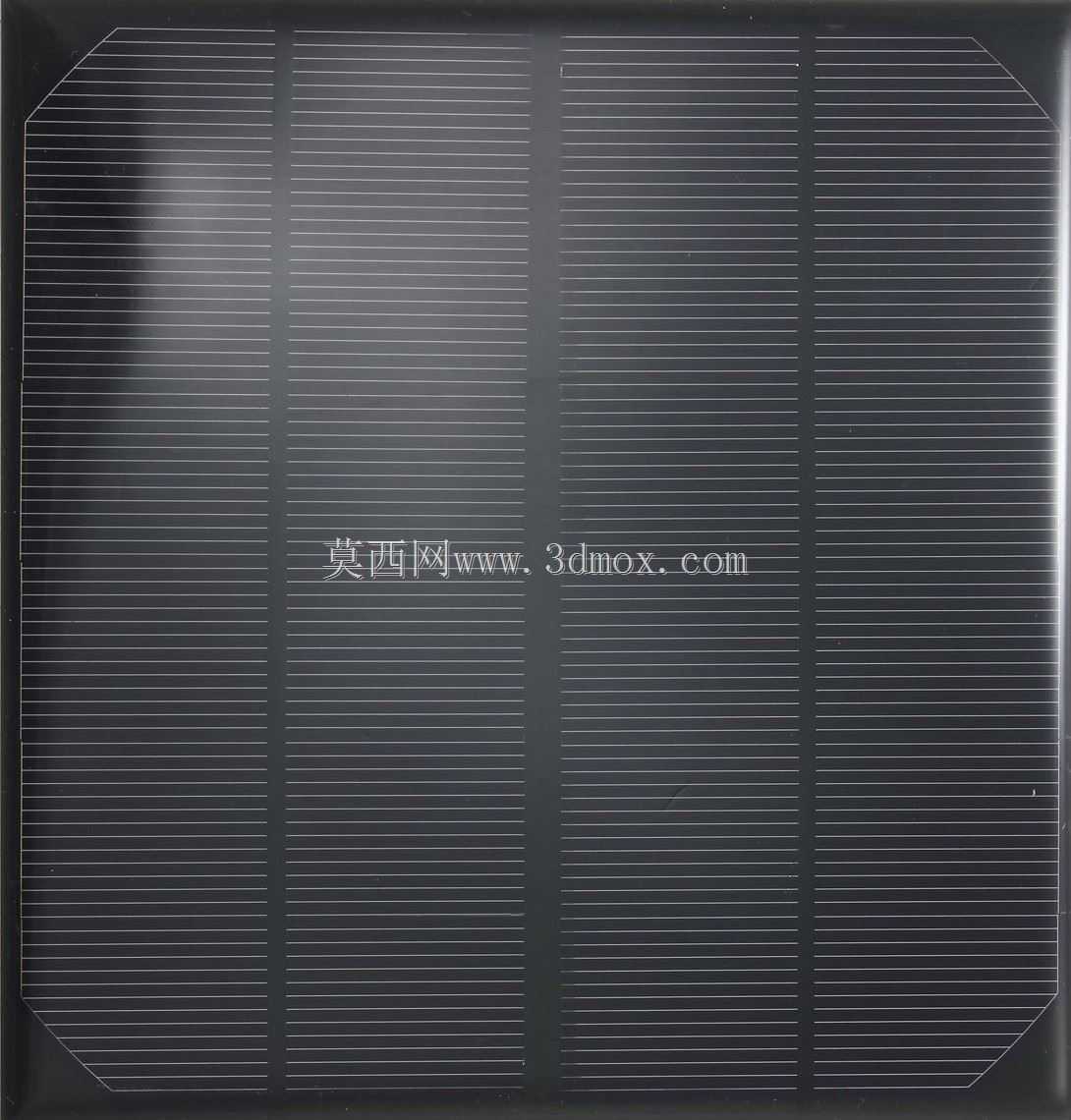

外形尺寸设定为165毫米×165毫米的正方形，这个尺寸边界是经过多场景适配验证的：既可以单块安装在户外小型传感器的顶部外壳上，不会因为尺寸过大遮挡设备的信号收发区域，也能多块拼接组成小型光伏阵列，适配便携电源、户外露营装备的表面安装需求，安装孔位预留时避开了内部电池片的栅线区域，不会因为打孔加工造成电池片隐裂，影响长期发电效率。表面采用环氧涂层封装而非常规的钢化玻璃封装，核心是为了降低整体重量，同时提升抗冲击性能，在便携类应用场景中，即使遇到轻微磕碰、挤压，环氧层也不会像钢化玻璃那样出现碎裂问题，同时涂层的透光率经过调校，能够保证单晶电池片的受光效率不受明显影响，还能阻隔水汽、灰尘侵入电池片缝隙，延缓电极氧化速度。

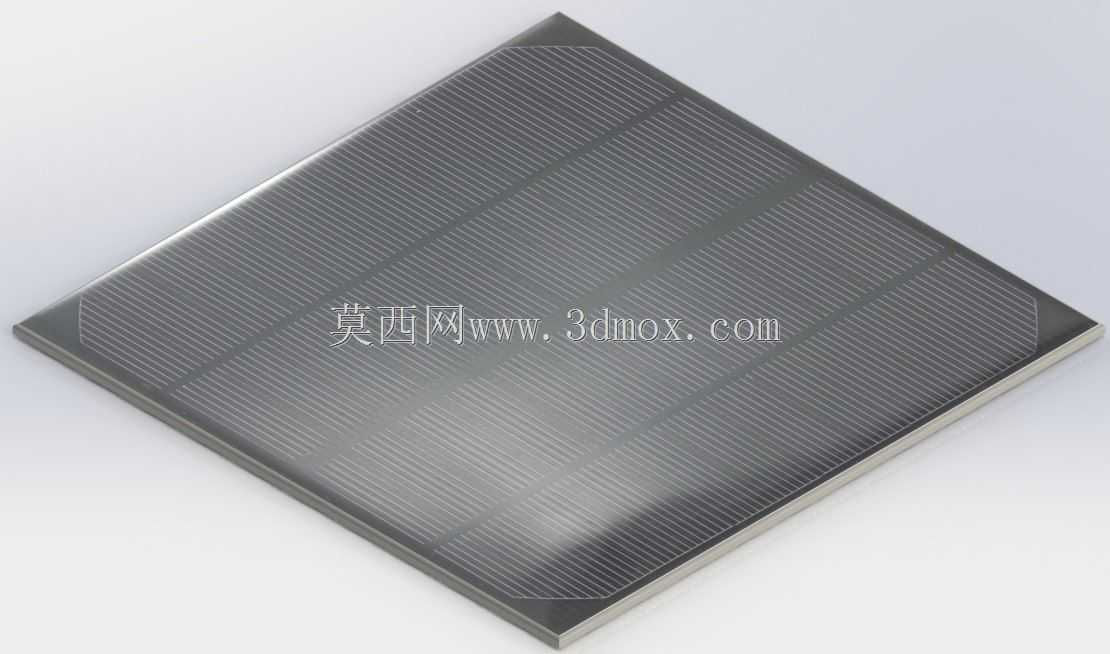

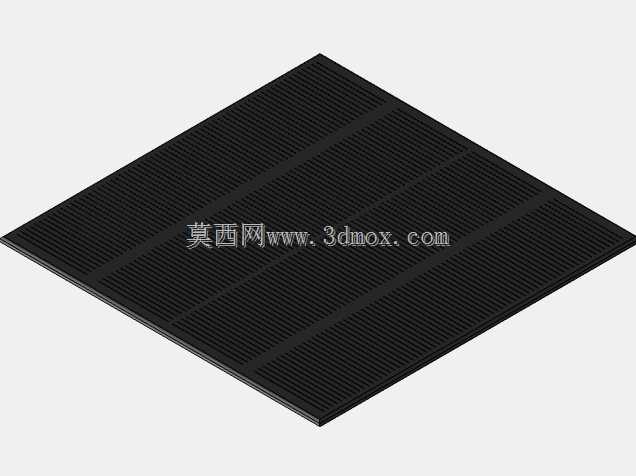

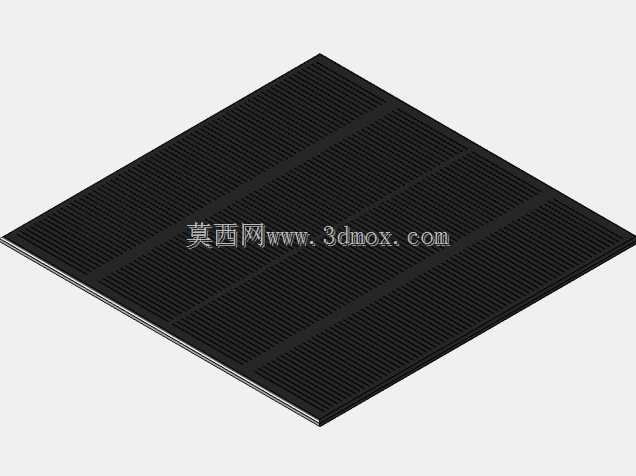

建模过程中需要重点还原几个核心结构细节：首先是表面的栅线布局，单晶电池片的主栅线与细栅线的排布直接影响电流收集效率，建模时要还原栅线的凸起高度与排布间距，不能简化成平面纹理；其次是环氧涂层的边缘包边结构，包边的圆角半径控制在2毫米，既可以避免安装时划伤操作人员，也能减少边缘应力集中，防止温度变化时涂层出现开裂；最后是背面的电极引出端位置，引出端设置在板体侧边的居中位置，接线时不会占用板体背面的安装贴合面，配合背胶或者螺丝固定时，不会出现接线被挤压破损的问题。

实际选型使用时，这类小功率电池板不需要搭配重型安装支架，用双面胶或者小型压片就能完成固定，安装角度可以根据使用地区的纬度做小幅调整，因为本身功率不大，角度偏差带来的发电效率损失在可接受范围内，非常适合对安装空间、安装重量有严格限制的低压小功率供电场景。
