带安装支架与计米轮的旋转编码器组件

这款带计米轮与安装支架的旋转编码器组件，常被应用在卷材加工生产线、物流输送分拣线、包装机械送料机构这类需要精准采集线速度、累计走料长度的工业场景中，核心作用是将滚轮接触被测运动面产生的转动量转化为电信号，为设备控制系统提供位移、速度的反馈数据，保障定长裁切、位置追踪、速度同步这类工艺动作的精度达标。

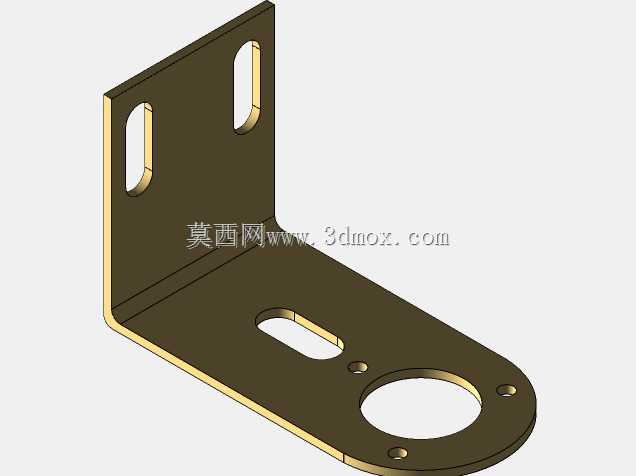

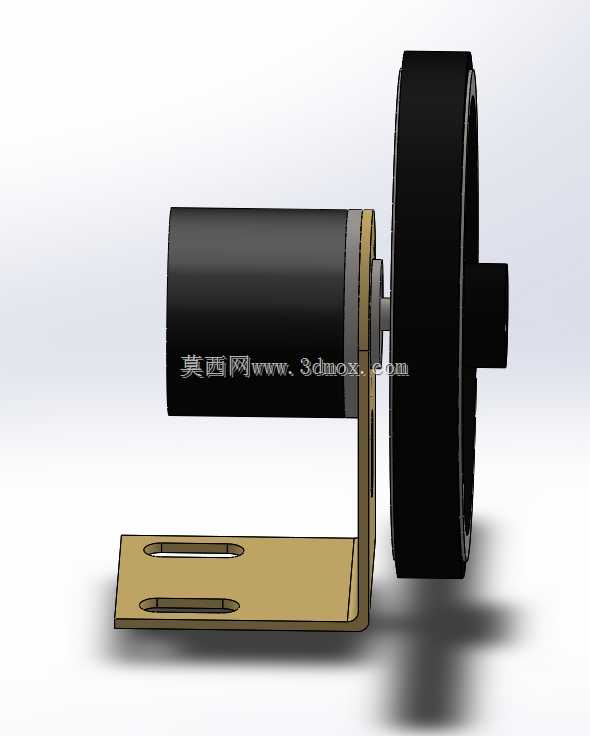

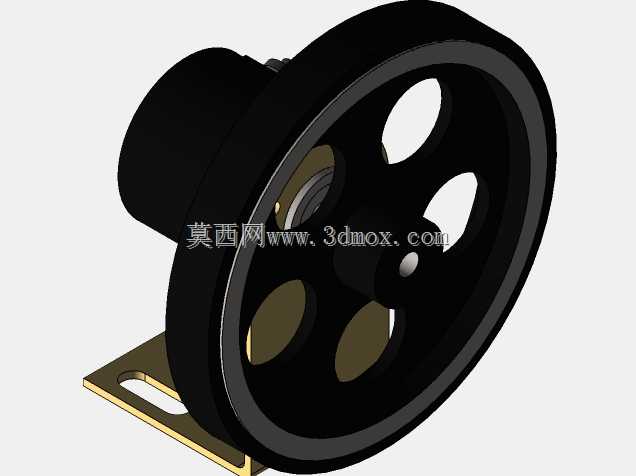

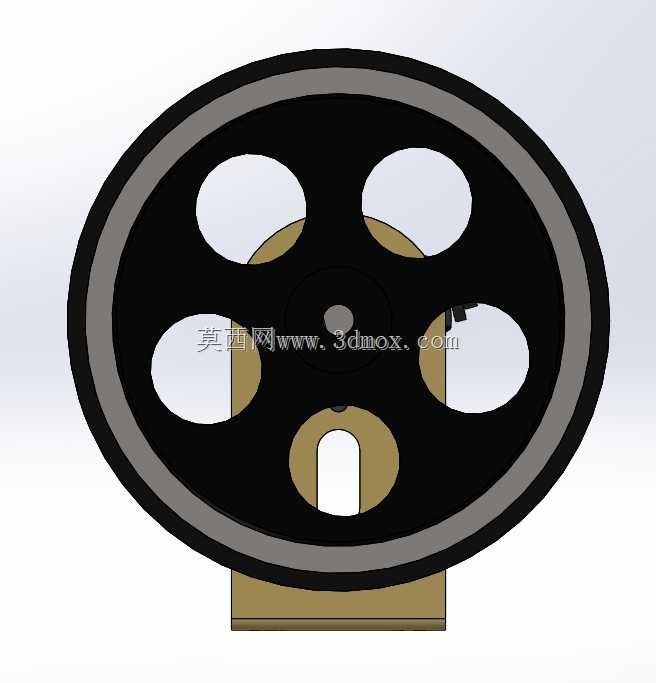

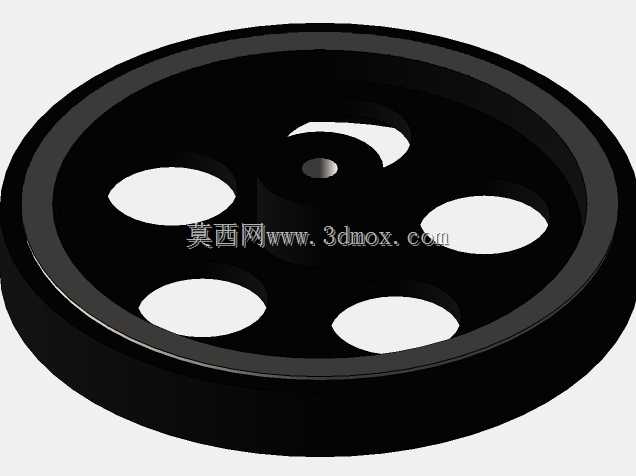

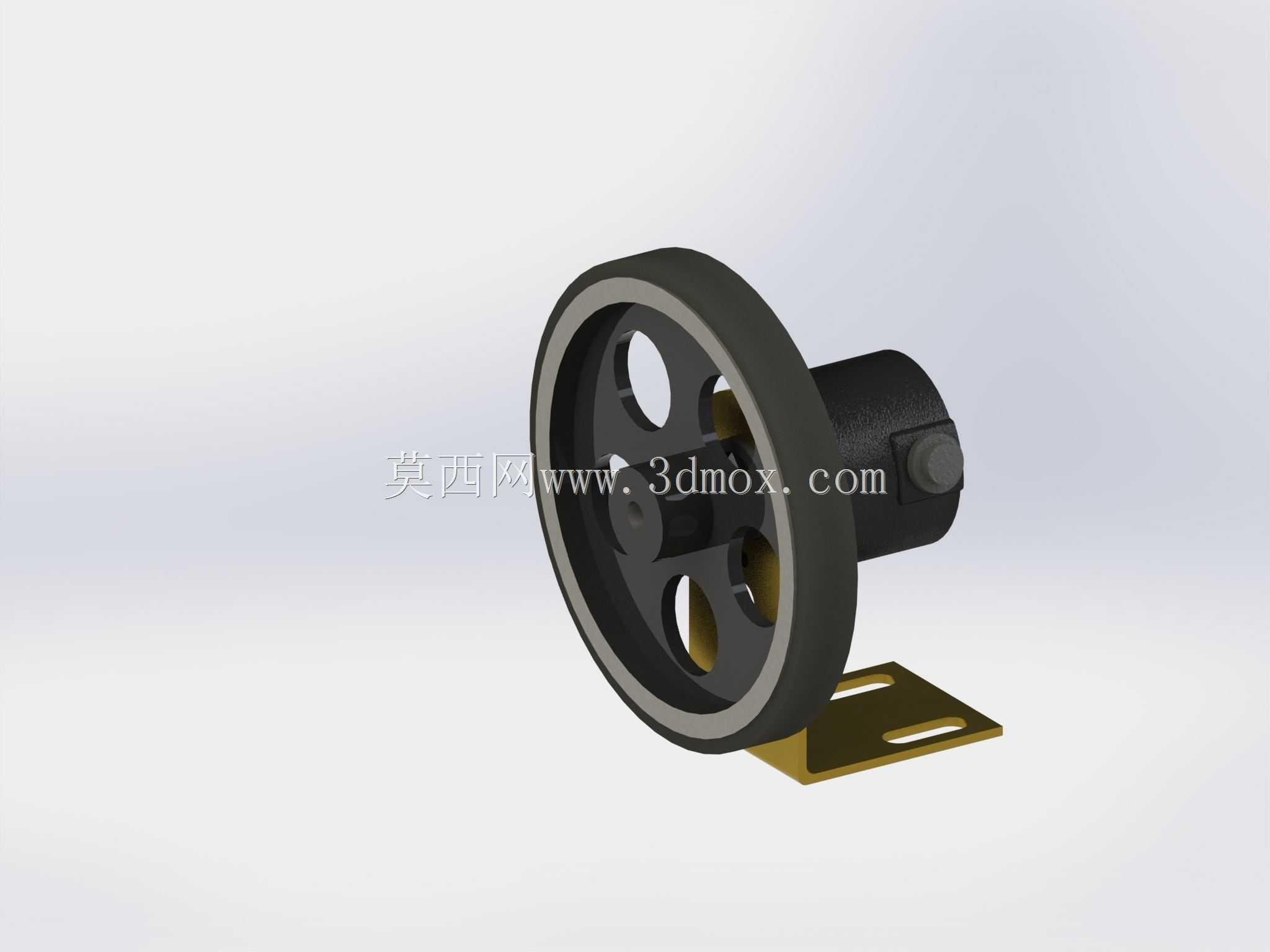

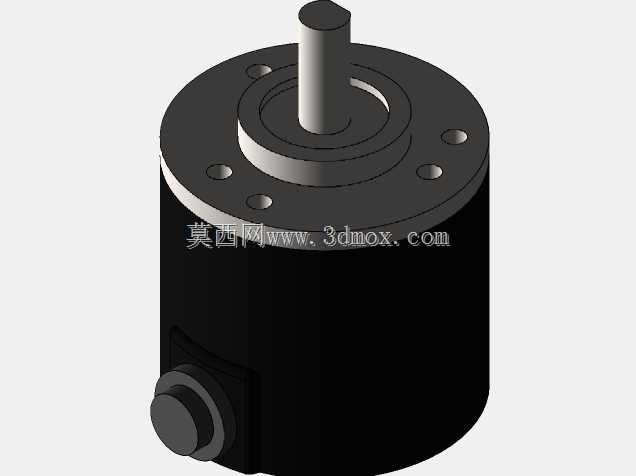

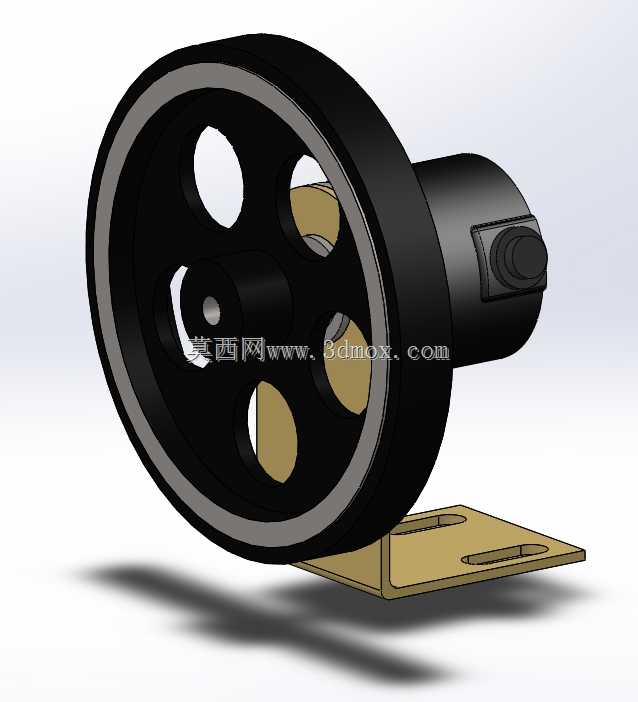

从结构设计逻辑来看，组件采用分体集成式布局，编码器主体为圆柱型壳体，输出轴端同轴连接计米轮，配套的L型折弯支架承担编码器的固定与位置调节功能。支架的两个安装面均开设长条形腰型孔，这类孔型设计并非随意设置，一方面可以在安装时调整计米轮与被测运动面的贴合压紧度，避免滚轮打滑造成的检测误差，另一方面也能适配不同安装基面的孔位偏差，降低现场安装的对位难度，不需要额外加工过渡连接板就能完成固定。计米轮采用大直径宽轮面设计，轮面材质选用耐磨防滑的橡胶类材质，既可以增大和被测面的接触摩擦力，减少打滑丢脉冲的概率，也能在长期接触运行中降低轮面磨损速率，延长组件的维护周期。

在安装边界与尺寸适配方面，编码器主体的圆柱外径适配常规的编码器安装夹块规格，L型支架的折弯高度预留了计米轮转动的安全间隙，不会出现轮体和支架剐蹭的问题；腰型孔的长度覆盖了常用的安装调节行程，不管是安装在设备的型材框架上，还是固定在设备的钣金立板上，都能找到合适的锁紧位置。计米轮的轴向定位采用紧定螺钉锁紧结构，和编码器输出轴的连接无多余传动间隙，能保证转动传递的同步性，避免反向间隙带来的检测误差。

实际选型应用时，这类集成支架与计米轮的编码器组件，不需要使用者额外设计加工计米轮的连接结构与安装支架，能大幅缩短机械设计的周期，也能规避自行设计配套结构时出现的同轴度偏差、安装刚度不足等问题。组件的整体结构紧凑，占用安装空间小，在一些安装位置局促的设备工位上也能完成布置，比如包装机的送膜辊旁、输送机的侧边机架位置、印刷机械的走纸路径旁，都可以直接安装使用，运行时滚轮靠自重或者支架调节的预紧力贴合在运动的工件或者输送皮带上，随着被测件的移动同步转动，编码器即可输出对应的脉冲信号，供控制系统计算实时速度与累计位移量，实现闭环控制。
