立式多级高压离心泵结构设计

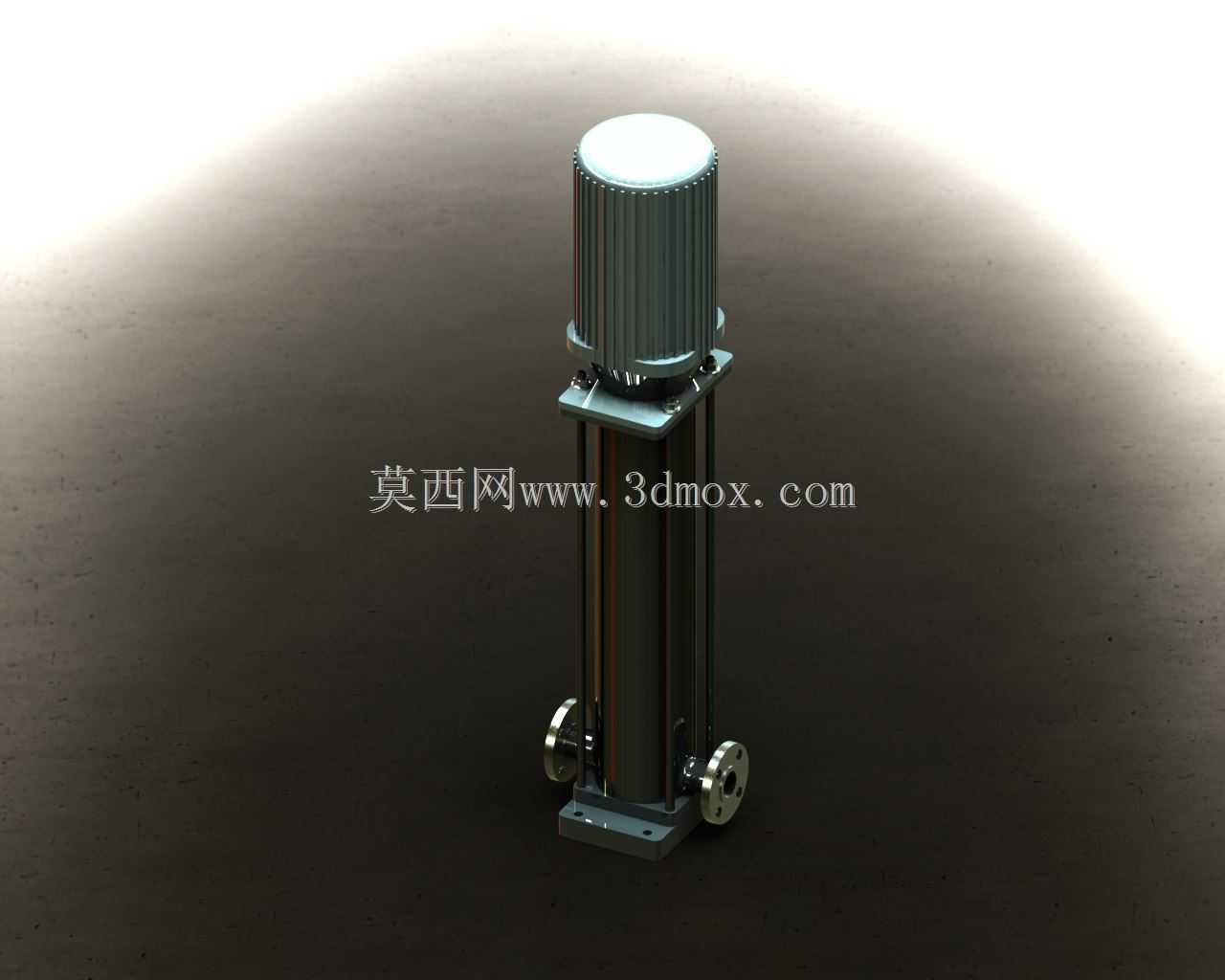

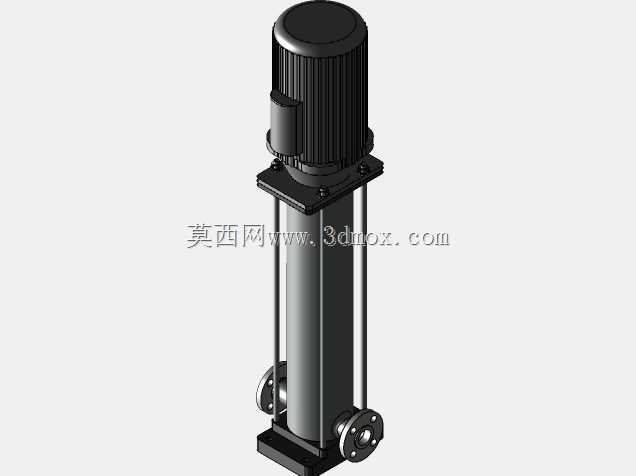

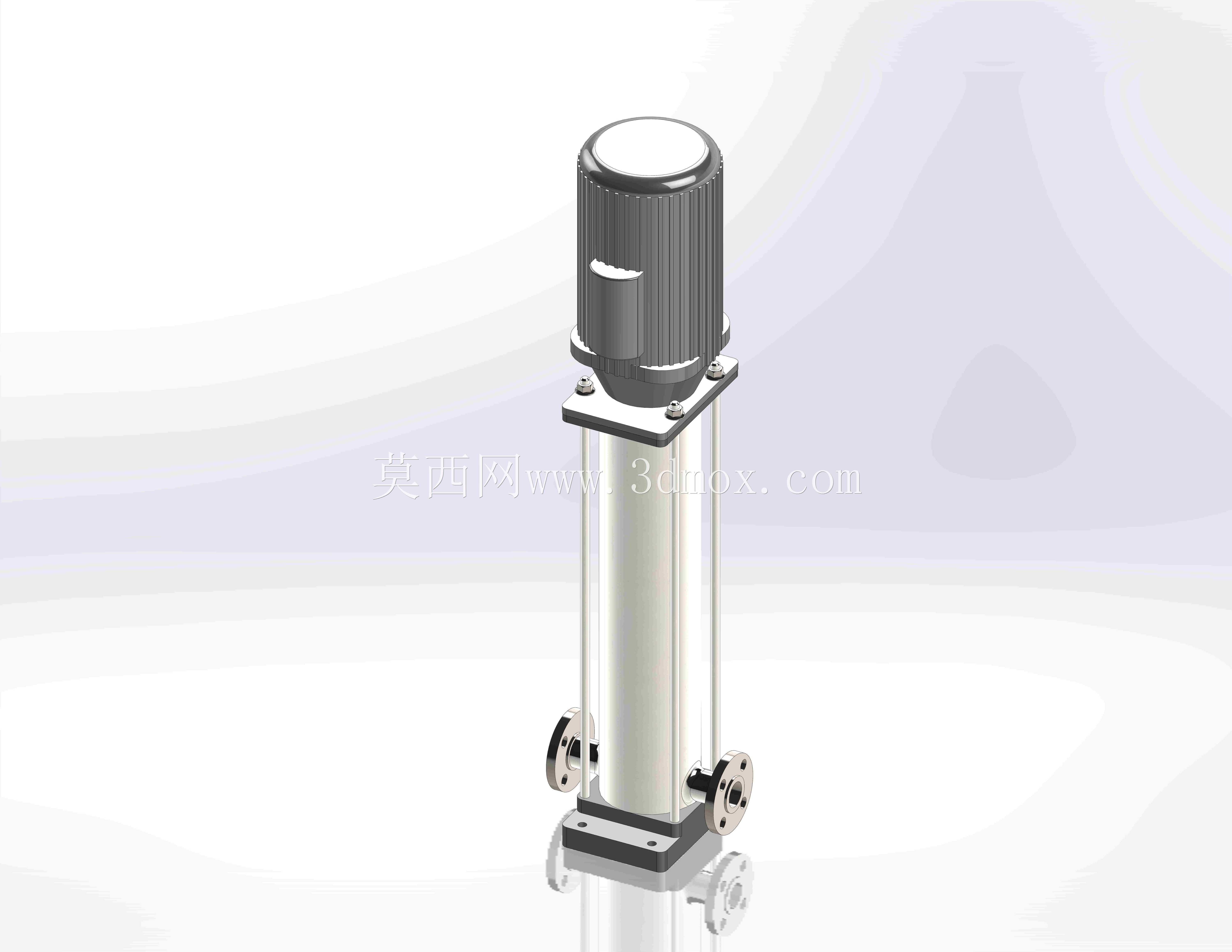

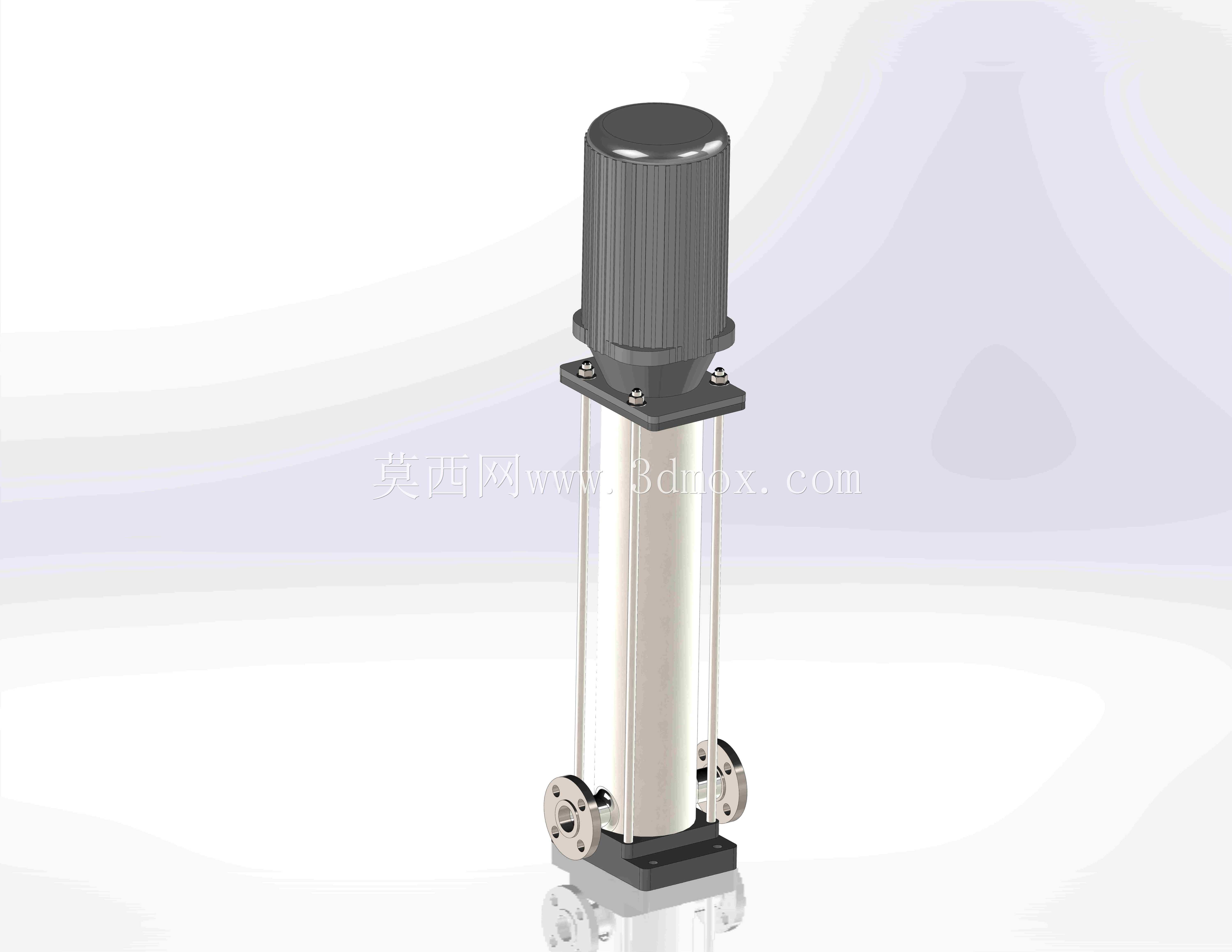

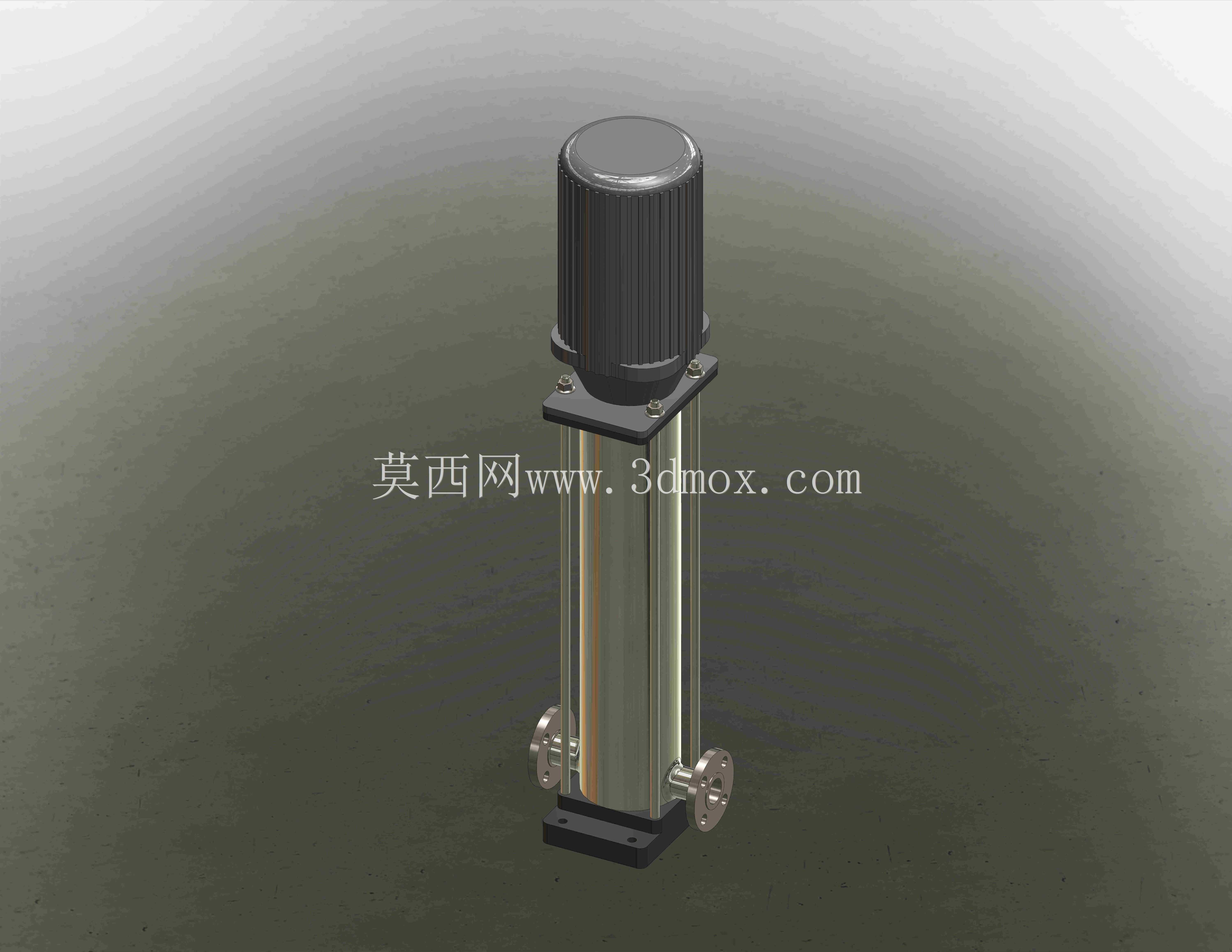

这款立式结构的高压给水设备，在民用供水、工业流体增压场景中应用十分广泛，常见于高层楼宇二次供水、工业循环水系统、水处理反渗透机组、小型工艺流体加压工段，适配清水或理化性质接近清水的介质输送工况，5马力的动力配置可覆盖多数中小流量高扬程的输送需求，无需额外配置大功率动力单元即可满足常规增压要求。从结构设计逻辑来看，采用立式同轴布局能最大程度压缩安装占地空间，上部驱动段与下部水力段直连传动，省去了卧式泵常见的联轴器对中调整工序，安装时仅需保证底座与安装基础的水平度即可，大幅降低现场安装的调试工作量。上部驱动单元采用风冷散热结构，外壳的散热筋设计可保证长时间连续运行时的温升控制在合理区间，避免动力单元过热导致的性能衰减；中部过流段采用不锈钢筒体结构，多级叶轮串联布置在筒体内腔，每一级叶轮对应一套导叶结构，可逐级提升流体压力，最终达到额定输出压力，进出水接口采用侧进侧出的法兰连接形式，接口位置处于筒体下部区域，管路对接时无需拆卸上部驱动单元即可完成管路拆装，后期维护更换密封件时操作空间充足。底座采用方形安装板设计，四个安装孔位的间距经过标准化匹配，可适配常规的混凝土基础或型钢支架安装，安装时需预留上部驱动单元的检修拆装空间，避免顶部空间不足导致后期维护无法拆卸电机风罩等部件。设计过程中对转子部件的同轴度做了重点约束，电机轴与泵轴采用刚性连接结构，可减少运行过程中的径向跳动，降低机械密封的磨损速率，延长易损件的更换周期；过流部件的流道做了顺滑过渡处理，可减少流体在流道内的紊流损失，提升整机运行效率，降低运行过程中的流体噪音。在选型适配时，需要结合实际管路的扬程损失、终端所需压力来核对运行工况点，避免偏离高效区间运行导致的能耗升高或汽蚀问题；进出口管路需配置独立的支撑结构，避免管路重量直接作用在泵体接口上导致接口变形或密封失效，安装时还需在进出水管路配置阀门与压力检测仪表，方便运行过程中的工况调节与状态监测。
