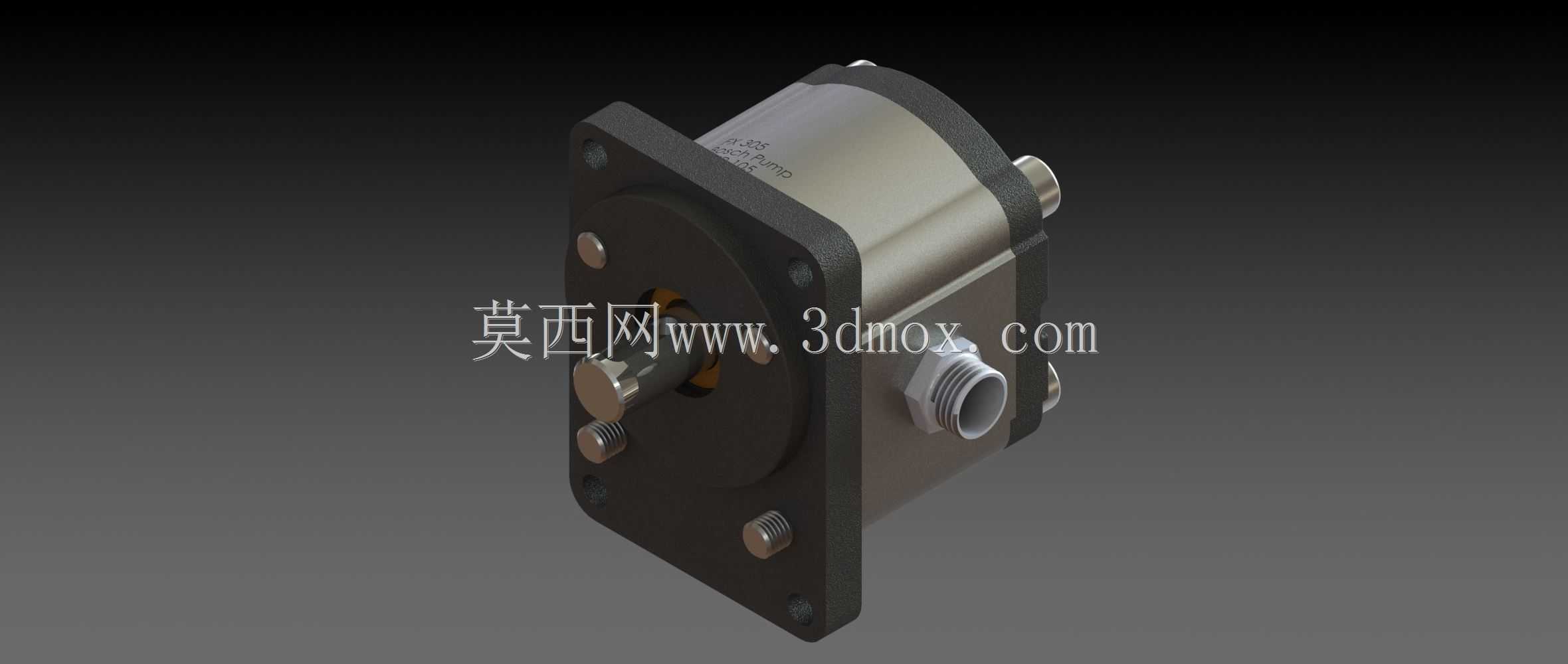

外啮合齿轮式液压动力输送泵结构

这款外啮合齿轮结构的液压动力元件，在各类固定式工业液压站、行走机械液压回路中都有广泛适配场景，小到小型工装夹具的夹紧回路，大到农用机械、小型工程机械的辅助动作供油，都能见到同结构产品的应用。从实际使用场景来看，这类泵通常作为液压系统的动力源，将原动机输入的机械能转化为液压油的压力能，为后续的油缸、液压马达等执行元件提供稳定压力的油液输送，相比叶片泵、柱塞泵，它的结构更简单，抗油液污染能力更强，对使用环境的清洁度要求更低，非常适合工况相对复杂、维护条件有限的户外作业设备配套。

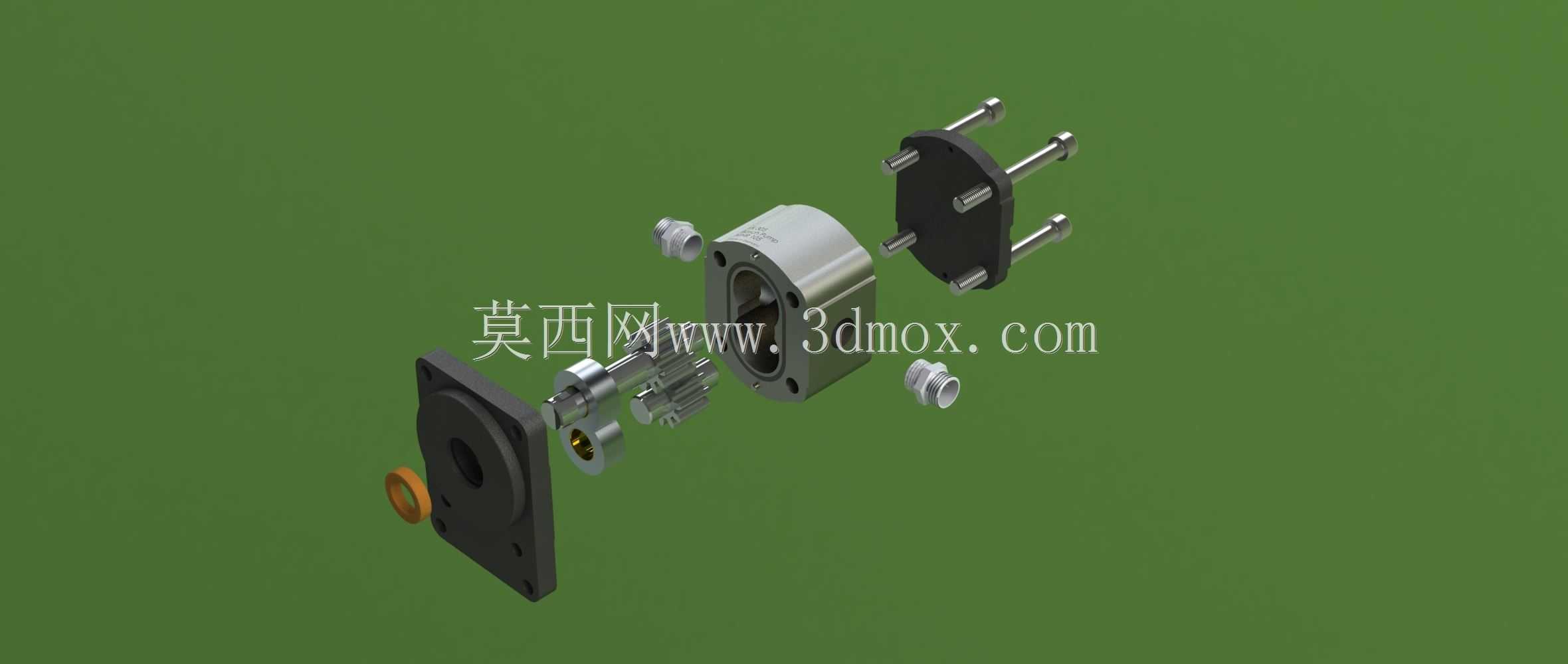

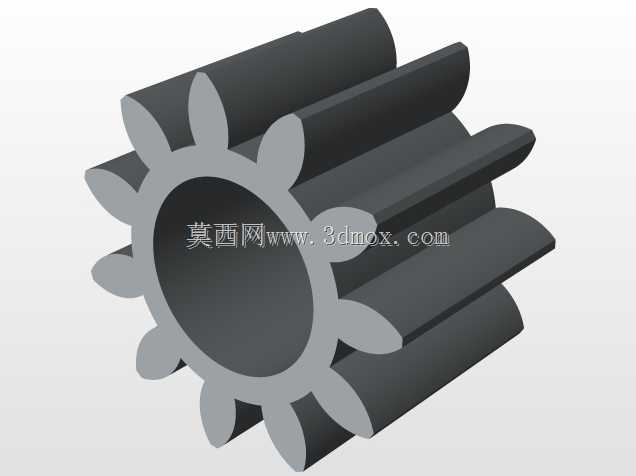

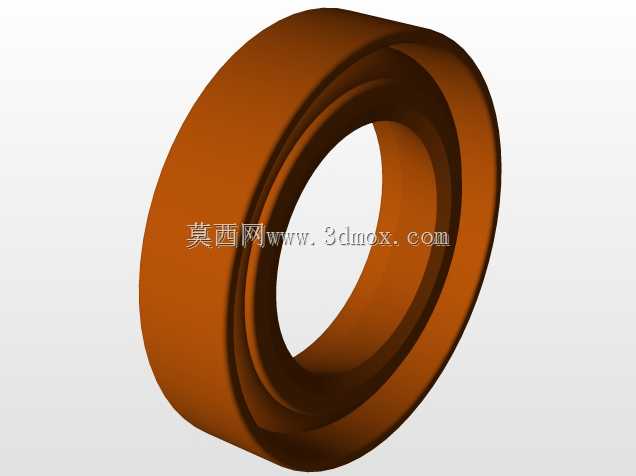

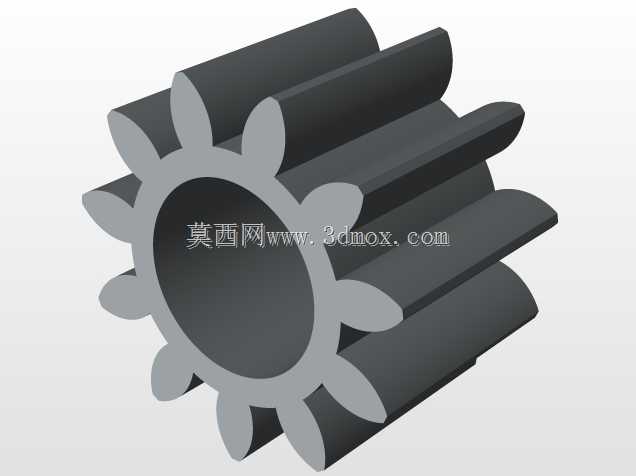

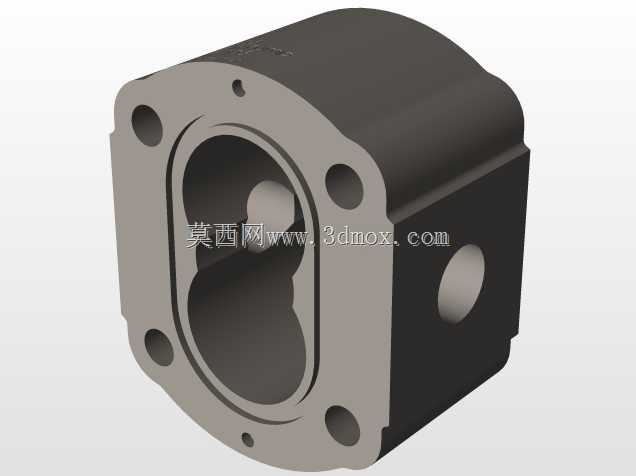

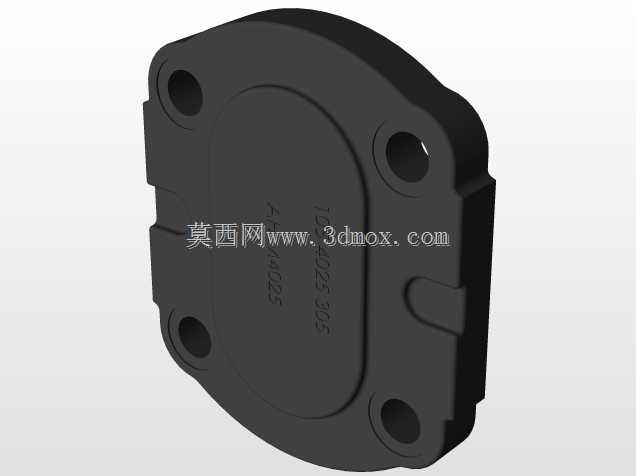

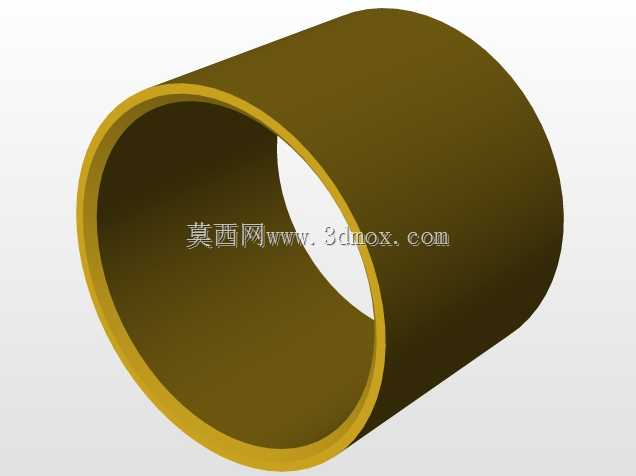

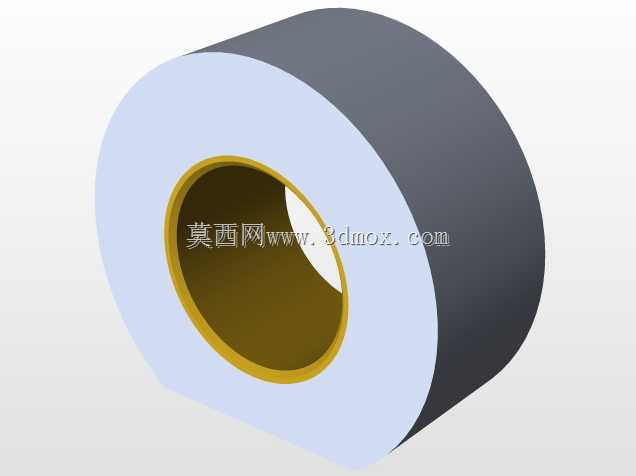

从结构设计思路来看，模型还原的是典型的三片式壳体结构，前端的法兰安装座集成了输入轴的支撑孔位，中间的泵体腔室容纳一对互相啮合的外齿轮，后端盖则负责封闭容腔同时预留进出油口的接口位置。设计时首先要保证齿轮啮合的侧隙、顶隙在合理区间，侧隙过大会导致内泄漏超标、容积效率下降，侧隙过小则容易出现齿轮卡滞、运转磨损加剧的问题；进出油口的通径设计匹配额定流量下的油液流速，通常控制在3-5m/s区间，避免流速过高带来的沿程压力损失和吸空风险。输入轴端的密封结构采用骨架油封设计，防止泵体内的压力油沿轴向外泄漏，同时也能阻挡外部的灰尘、杂质进入泵腔内部。

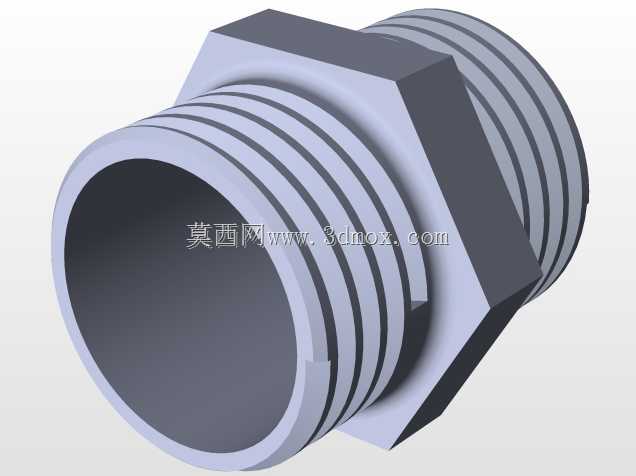

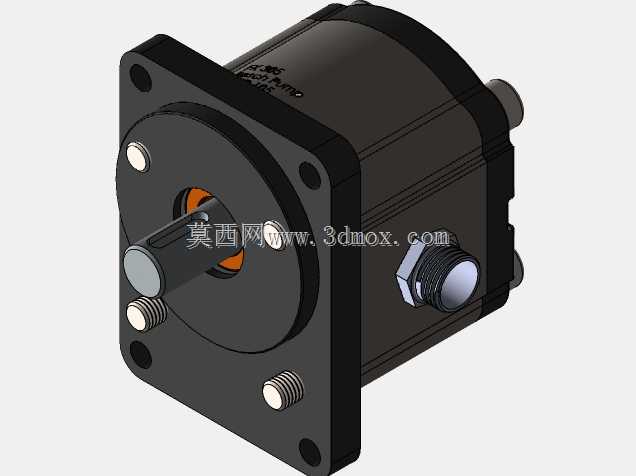

安装边界方面，前端的方形法兰带有四个对称布置的安装螺栓孔，孔位的位置度公差控制在0.1mm以内，保证和原动机输出端的安装同轴度，避免同轴度超差带来的轴承受力异常、油封过早磨损问题；轴伸端的尺寸匹配通用的联轴器安装规格，外露的进出油口采用标准管螺纹设计，可直接对接标准液压管路，不需要额外制作过渡接头。模型还原了齿轮泵的所有外部装配特征，包括壳体上的定位销孔、连接螺栓的沉头位置、油口的螺纹细节，在做液压系统管路布置、设备整体布局设计时，可以直接调用该模型进行干涉检查，提前规避安装空间不足、管路走向和周边部件磕碰的问题。从功能特性上，该结构的泵属于定量泵，输出流量和输入转速呈线性对应关系，额定工作压力通常覆盖16-25MPa区间，能够满足绝大多数中低压液压系统的动力需求，运转时的流量脉动相比内啮合齿轮泵稍大，但胜在加工工艺成熟、成本可控、维护便捷，是工业液压领域应用最广泛的泵型之一。
