带双压力表的加热泵混合器结构设计

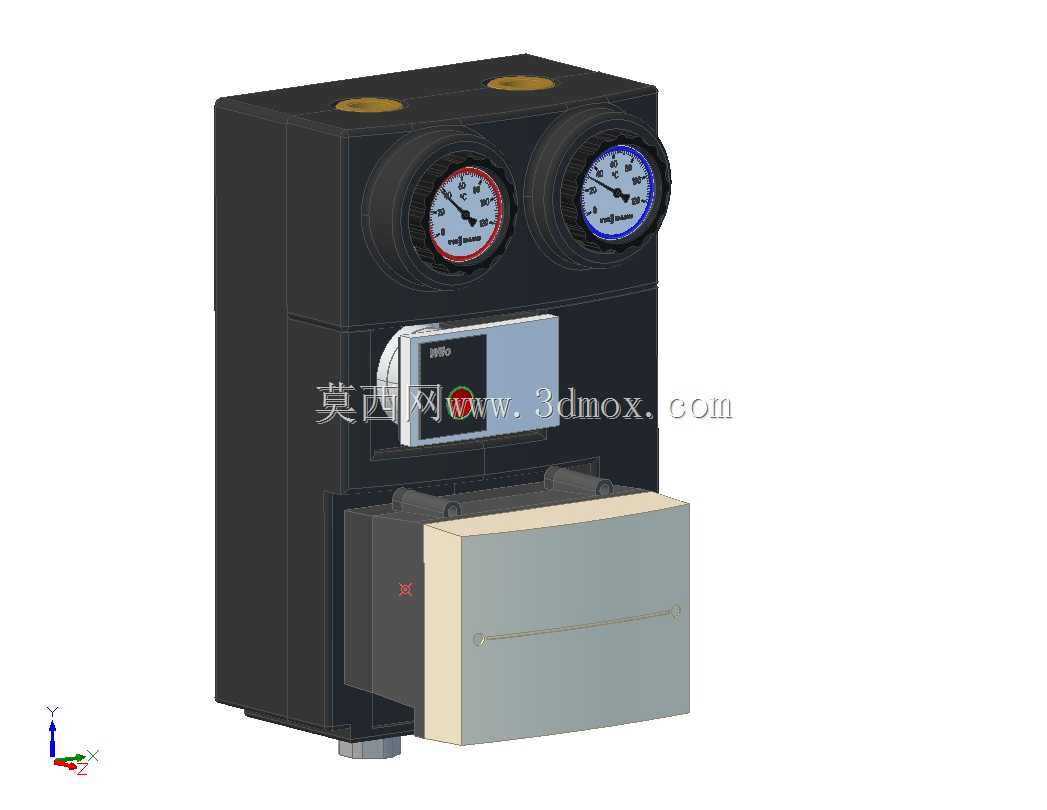

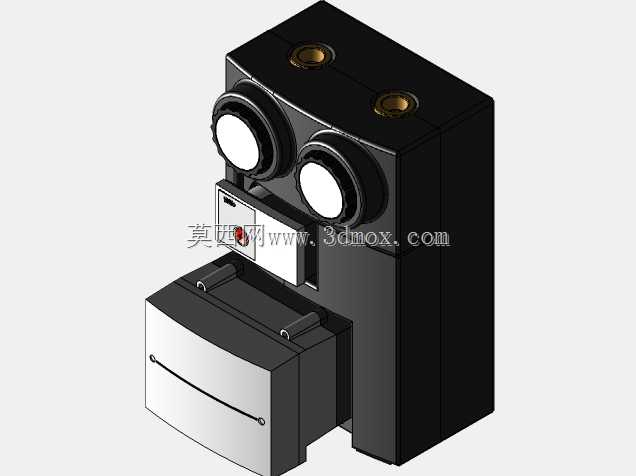

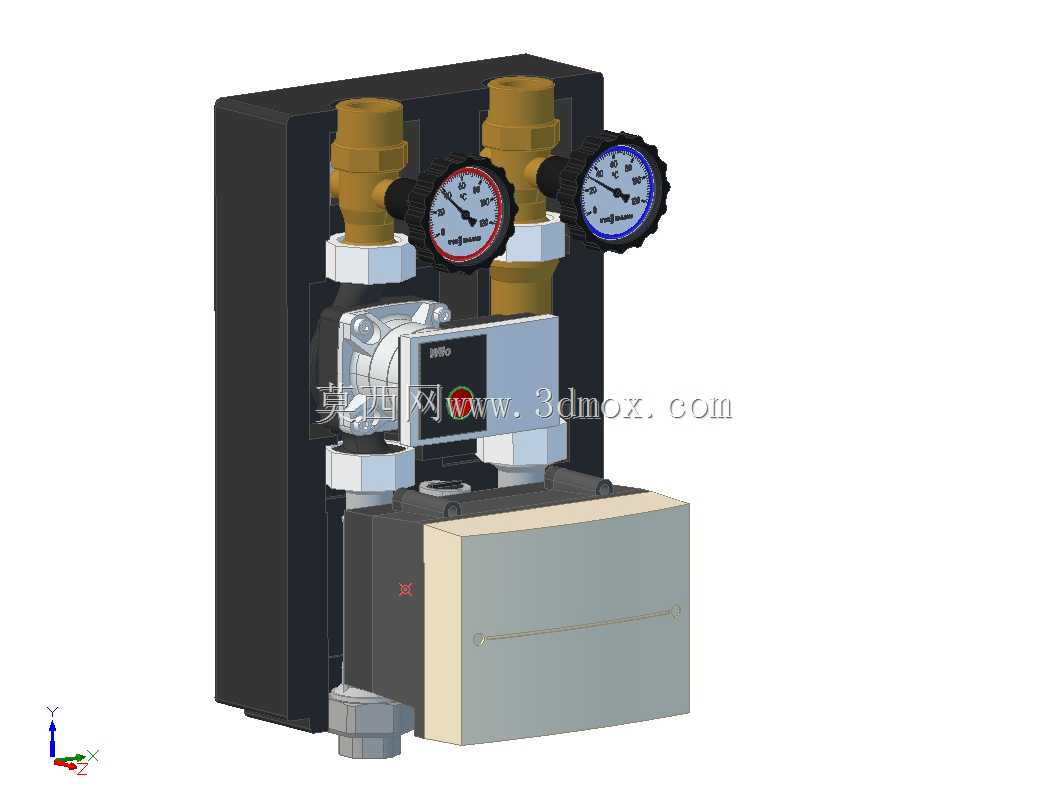

在民用商用供水、暖通循环、小型工艺流体调配的现场场景里，这类集成双压力表的加热混合单元是很常见的核心执行部件，它不需要分散布置加热模块、混流腔、压力检测组件，把几个功能整合在同一个立式壳体内，能大幅缩减现场管路排布的工作量，也减少了外接接头带来的泄漏风险。从结构设计逻辑来看，整体采用立式方正壳体布局，顶部预留两个流体接口，分别对应冷热流体的接入端，接口采用内螺纹结构，适配常规工程管路的连接标准，安装时不需要额外做转接件加工，只要匹配对应管径的管接头就能完成对接。正面并排布置的两个压力表，分别用来监测接入的两路流体压力，表盘采用红、蓝色圈做区分，现场运维人员不用凑近看标识，扫一眼色圈就能快速判断冷热侧压力是否在正常区间，避免单侧压力失衡导致混流比例失调、温控失效的问题。压力表下方嵌入的数显控制模块，是整个单元的温控调节核心，模块带操作按键与状态显示窗，能直接设定目标输出温度，内部的温感元件实时采集混流腔的流体温度，自动调节两路流体的通入比例，不需要外接独立的温控阀组，整套控制逻辑都集成在设备内部。下部的浅灰色腔体是混流与加热的核心区段，冷流体进入腔体后和热流体充分扰流混合，内置的加热组件会根据设定温度做补温，保证输出的流体温度稳定在设定区间，不会出现出水温度忽高忽低的情况。从安装边界来看，整体立式结构的底部预留了安装固定位，安装时只需要在基础面预留对应孔位的安装平面，就能完成设备固定，设备侧面没有外凸的操作部件，相邻设备的安装间距可以控制在很小的范围，适合在空间紧凑的设备间、机柜内部布置。设计时特意把所有操作与显示部件都布置在正面同一侧，日常巡检、参数调整都不需要绕到设备侧面或者背面，运维操作的便利性很高。壳体采用硬质密封结构，所有外接部件都做了密封处理，能适应常规潮湿的管路安装环境，不会因为环境凝露导致内部元件受潮失效。混流腔的流道做了圆弧过渡设计，流体在腔体内流动时不会形成明显的滞流区，减少了杂质沉积堵塞的概率，长期运行也不需要频繁拆洗腔体内壁。
