多规格晶硅太阳能电池板组件三维结构

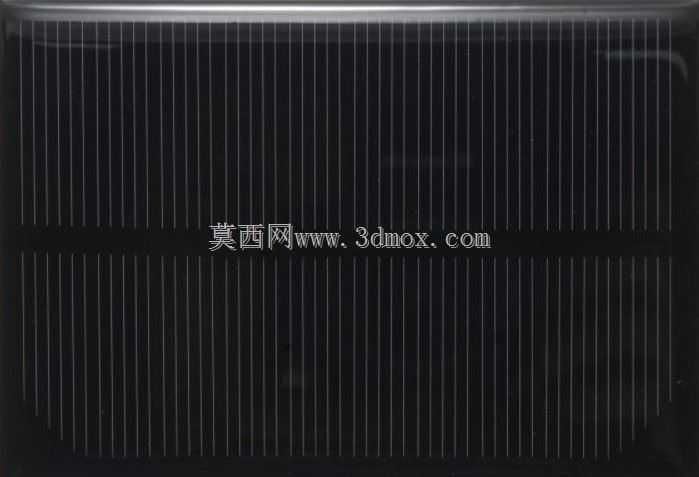

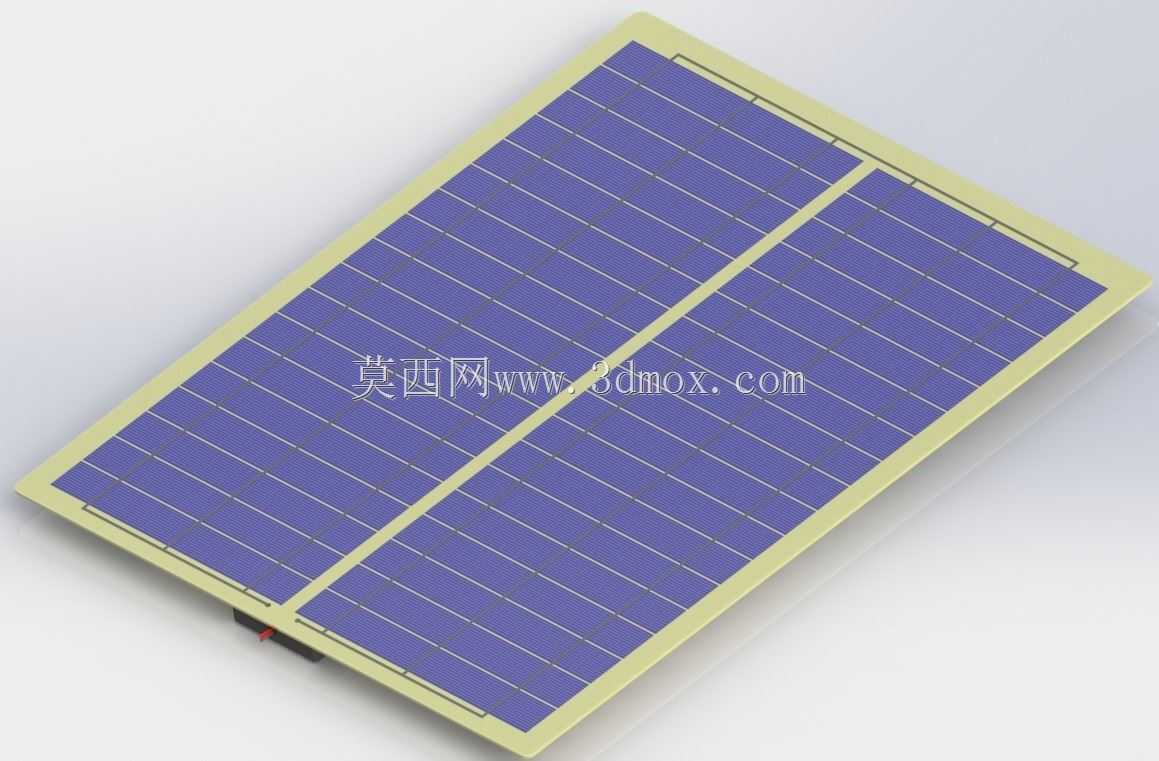

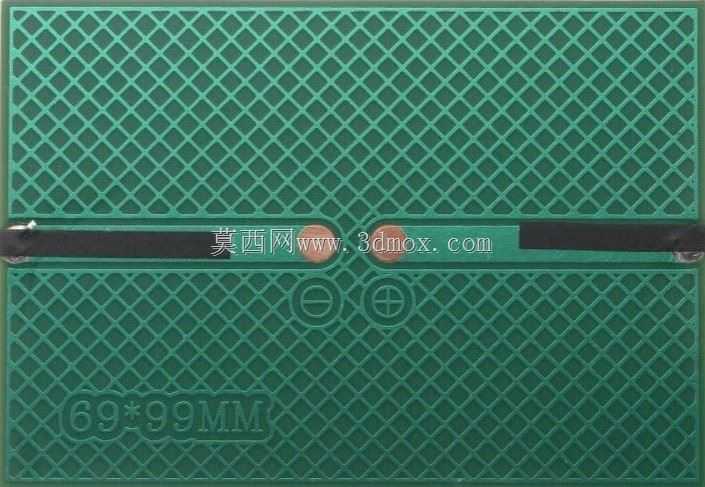

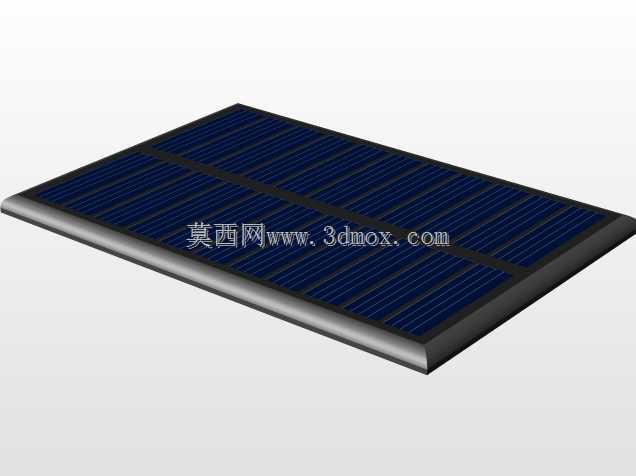

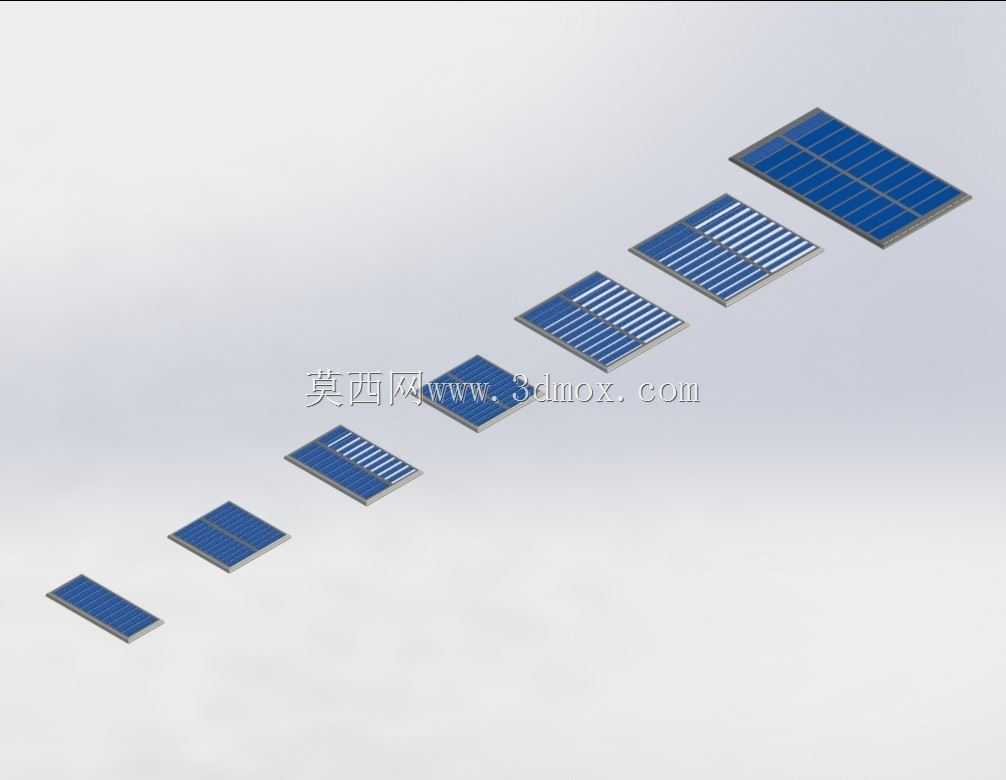

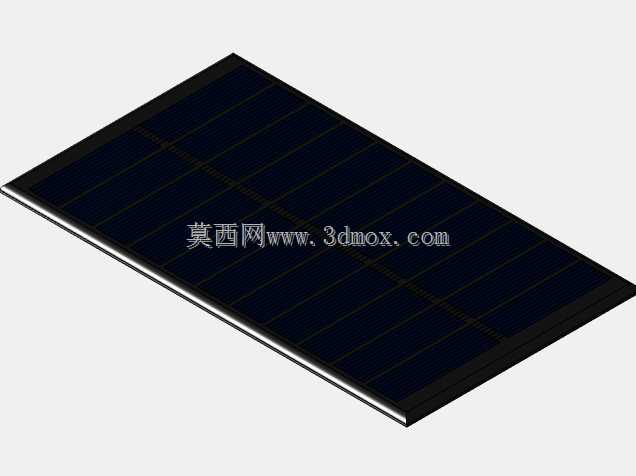

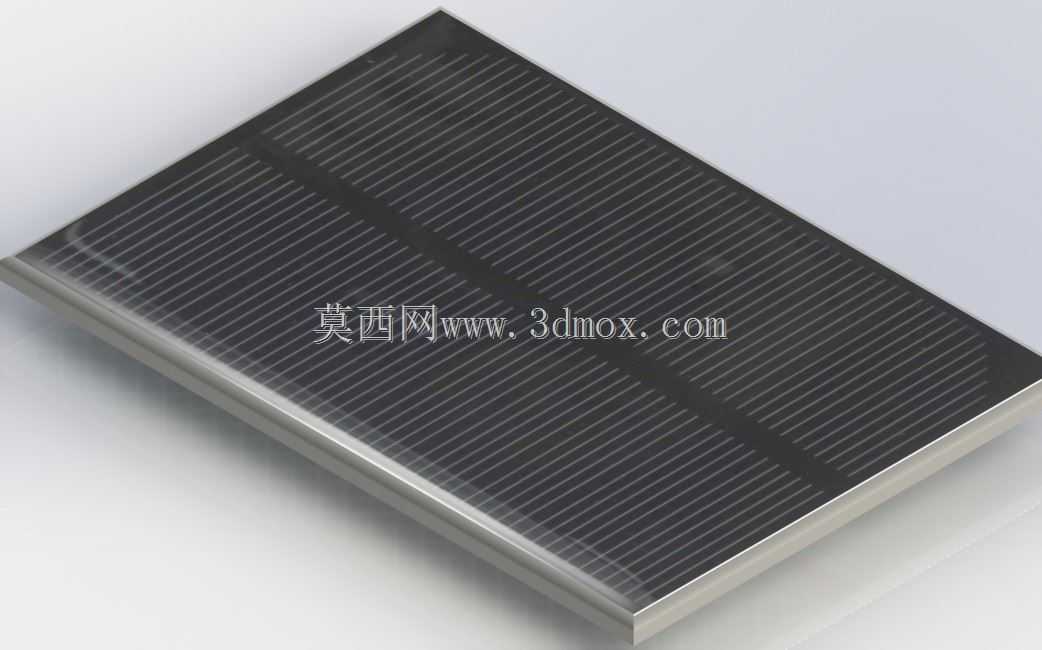

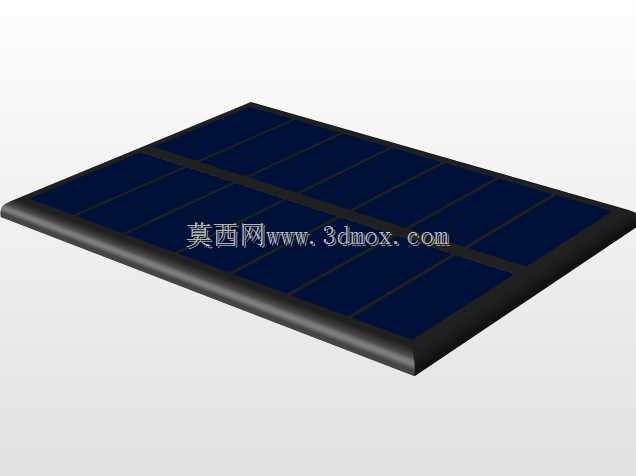

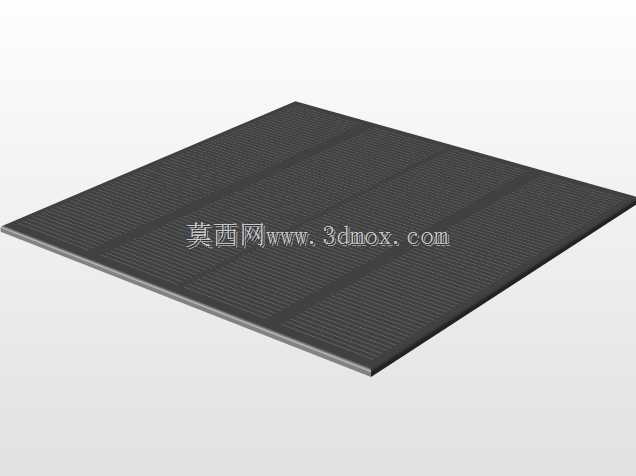

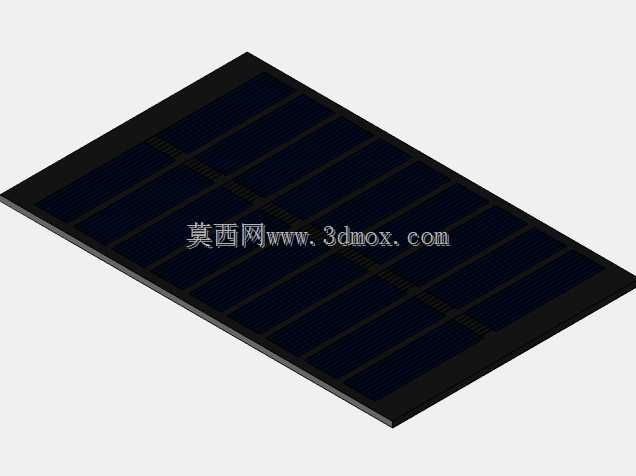

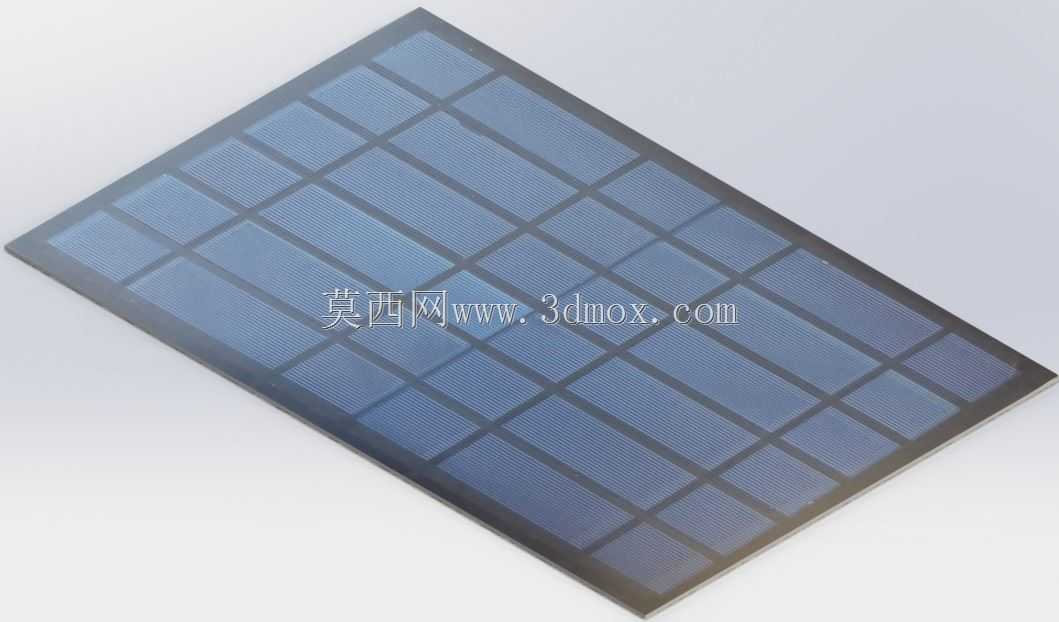

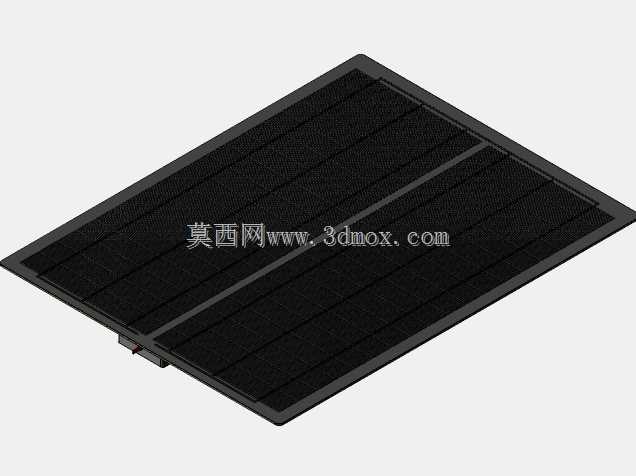

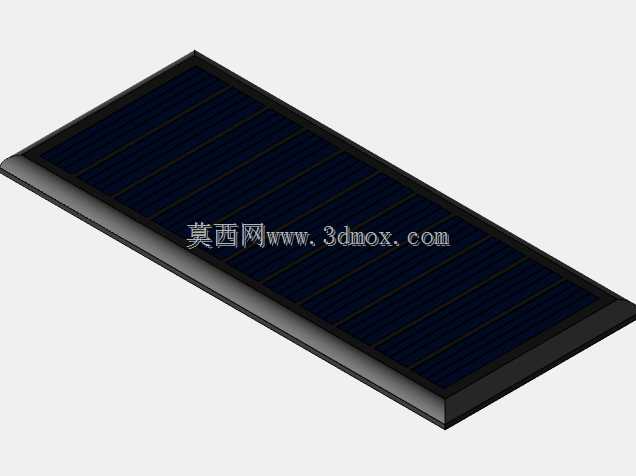

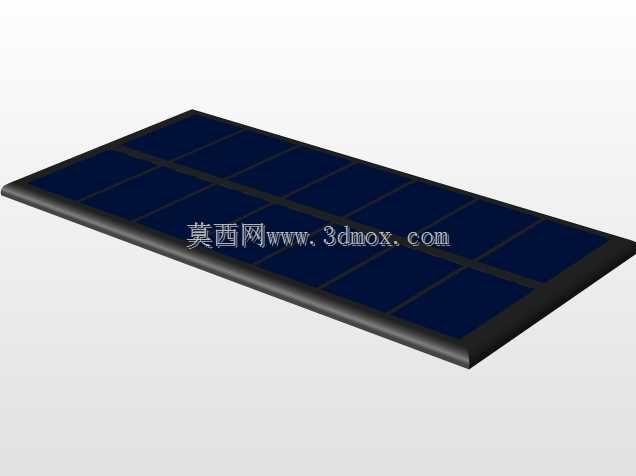

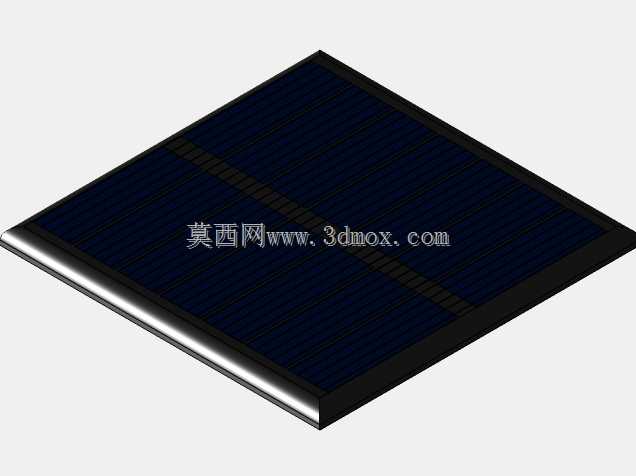

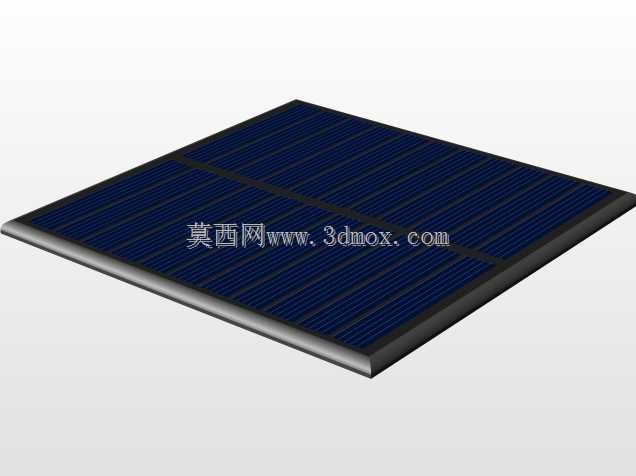

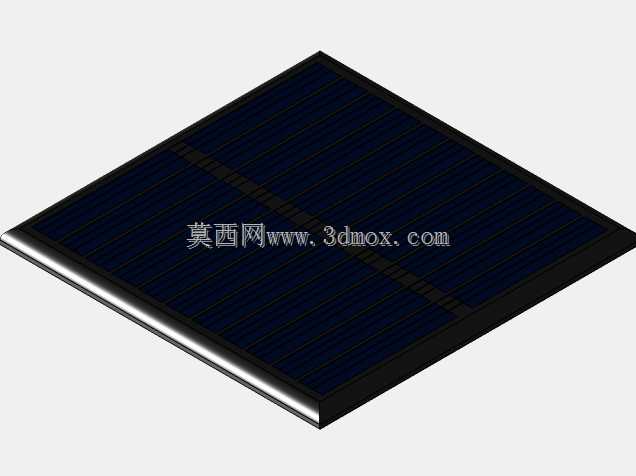

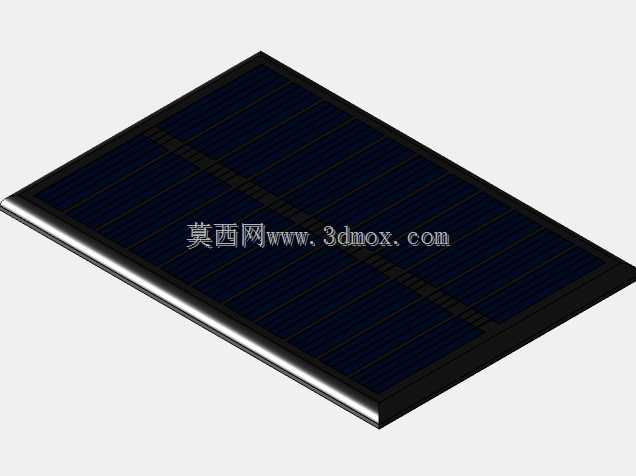

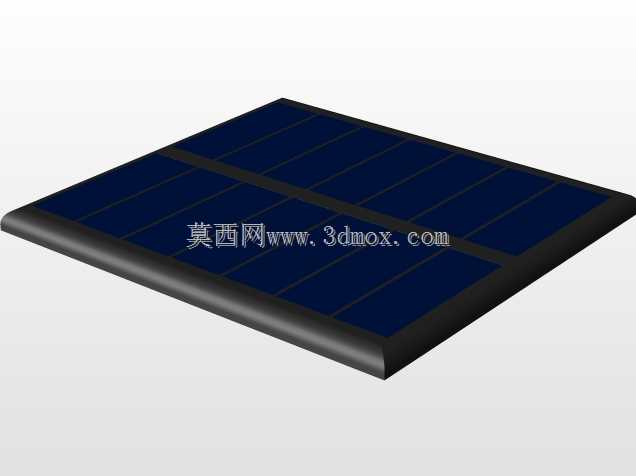

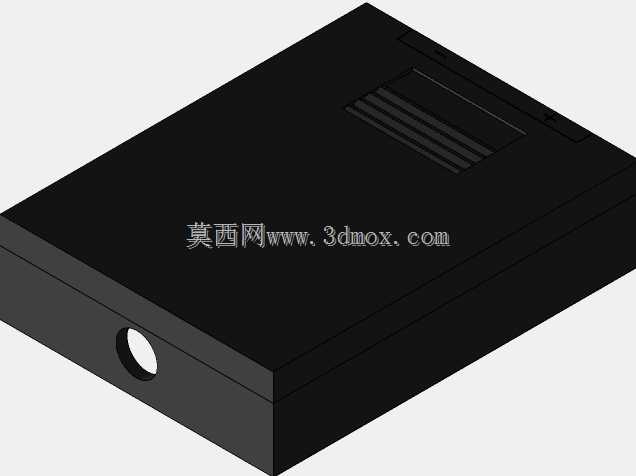

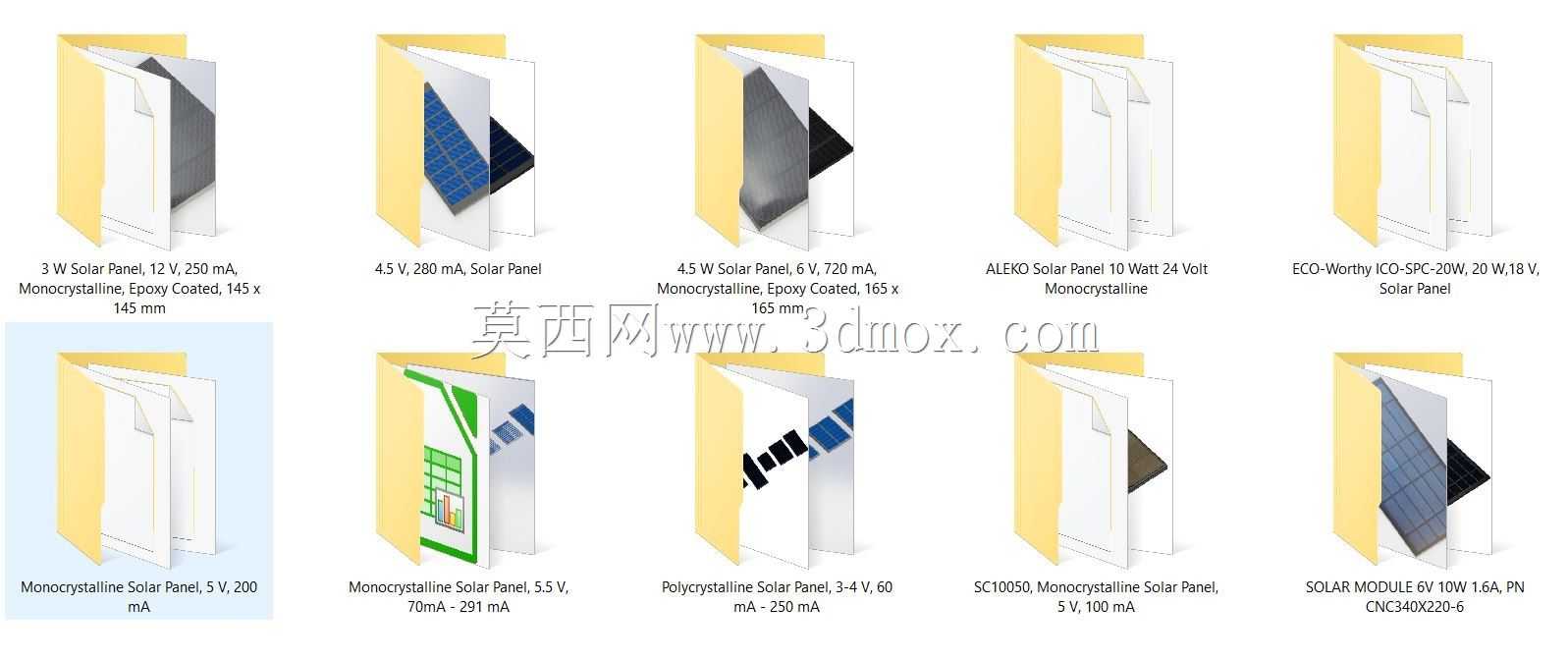

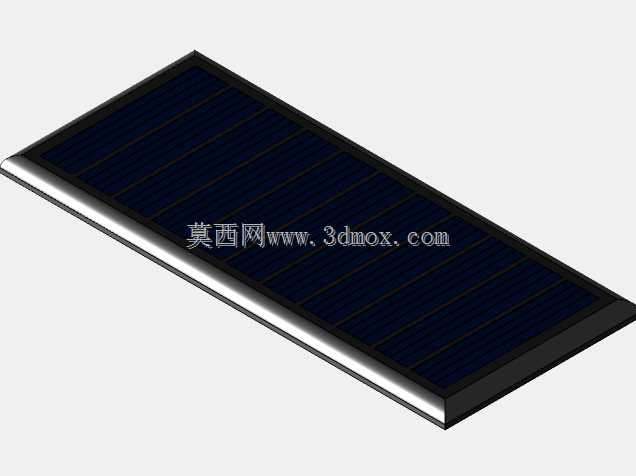

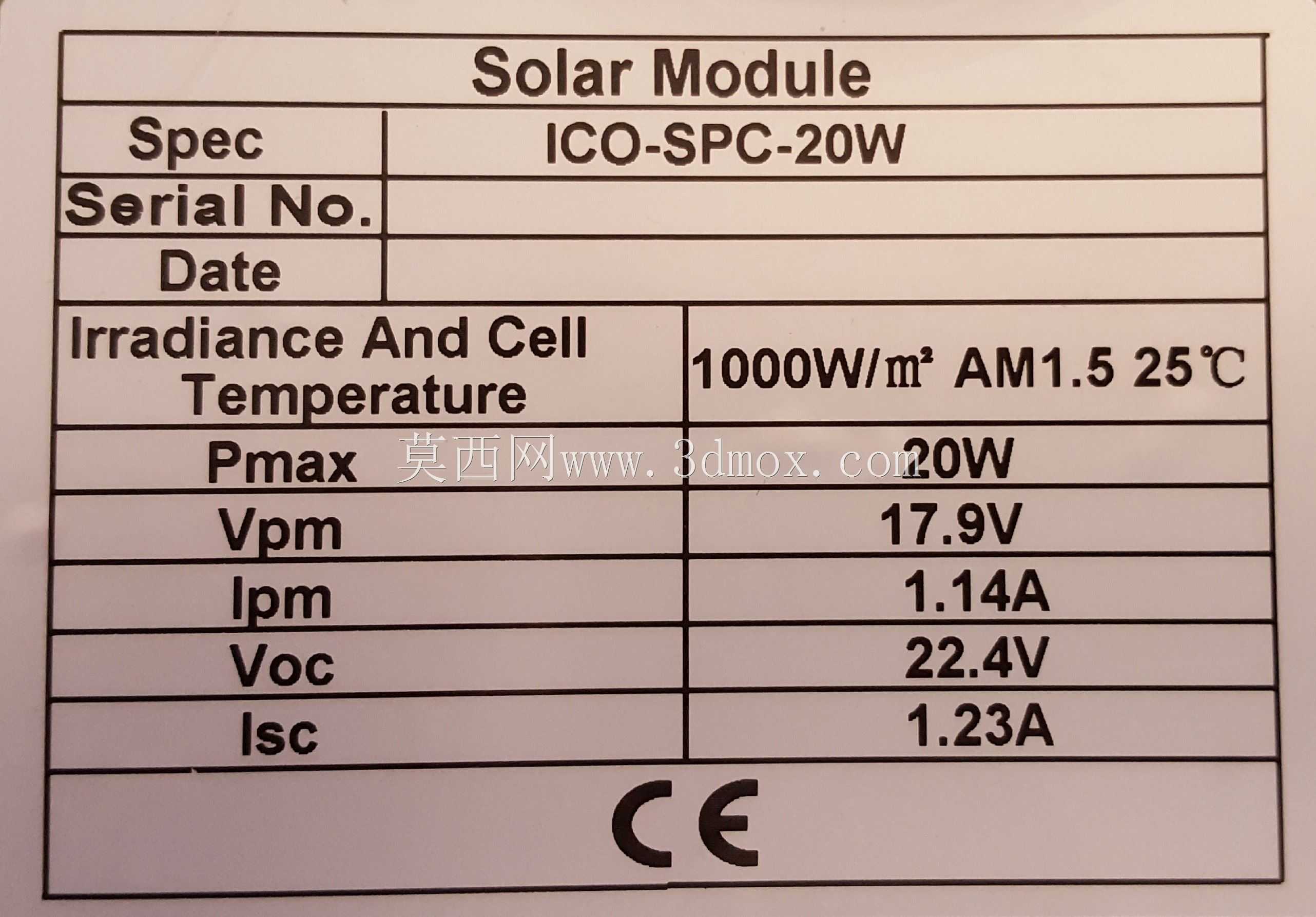

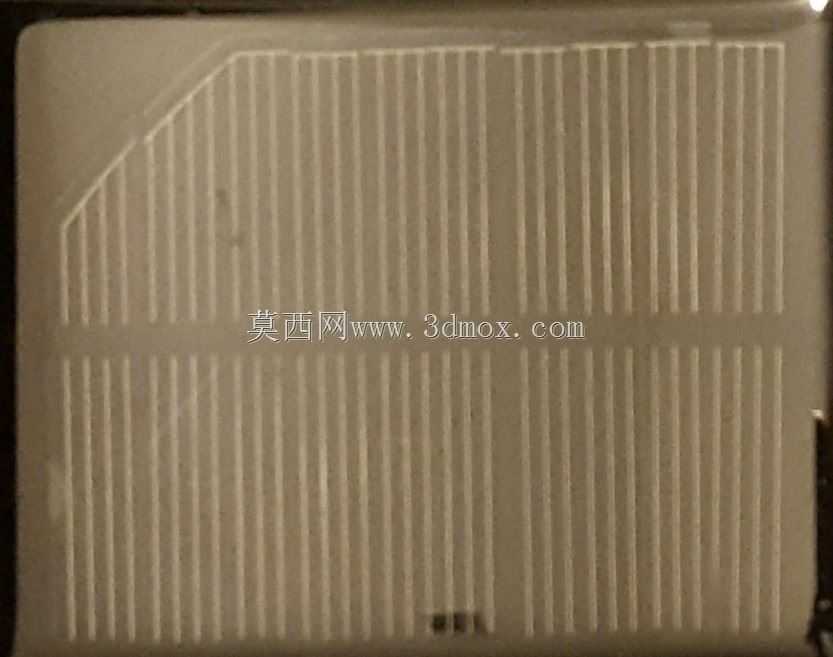

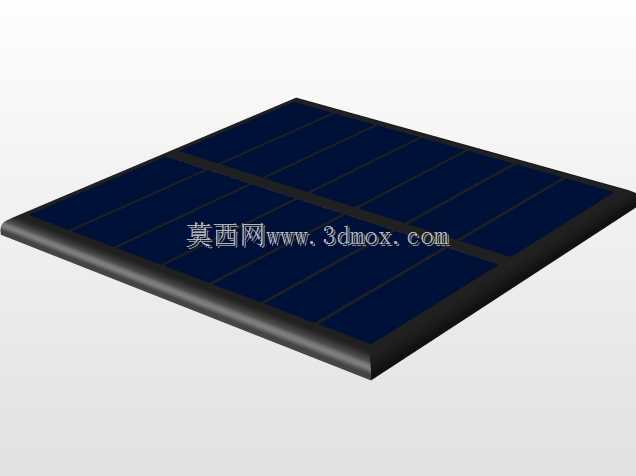

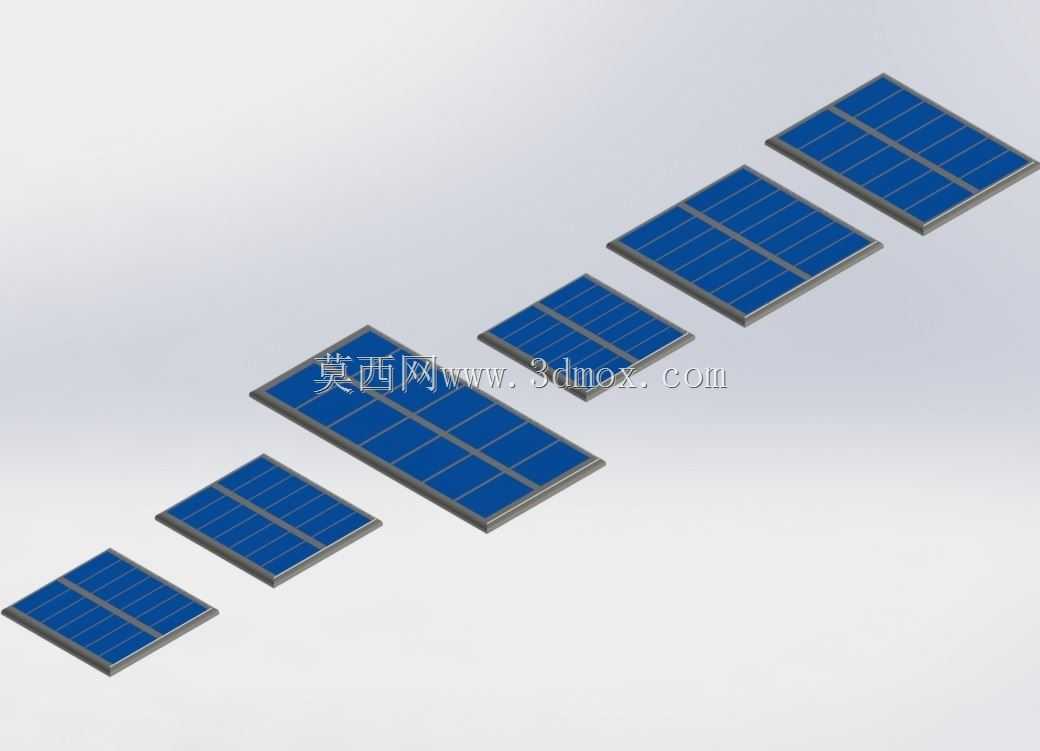

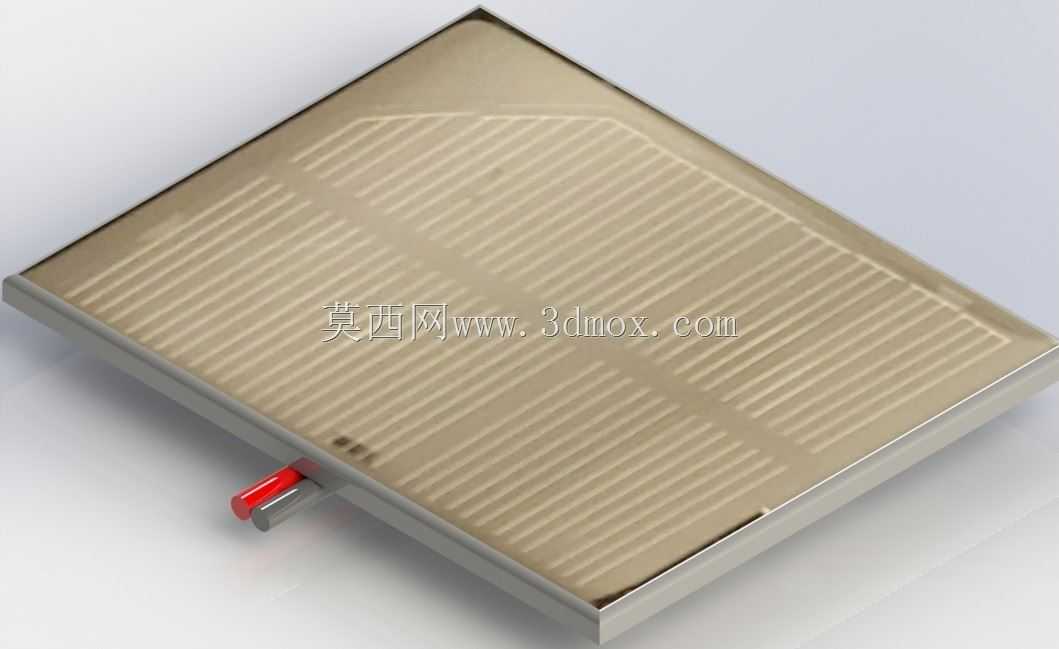

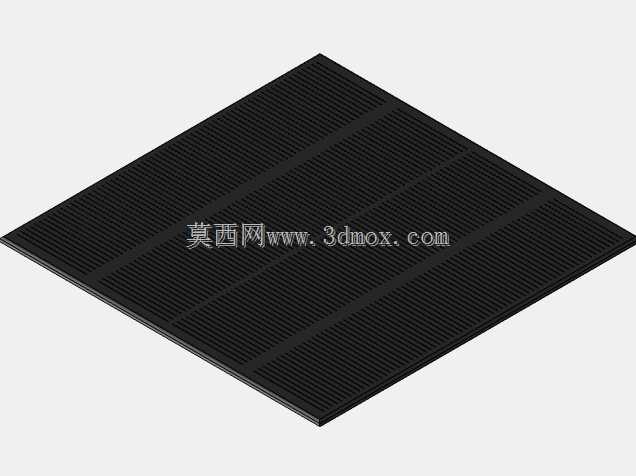

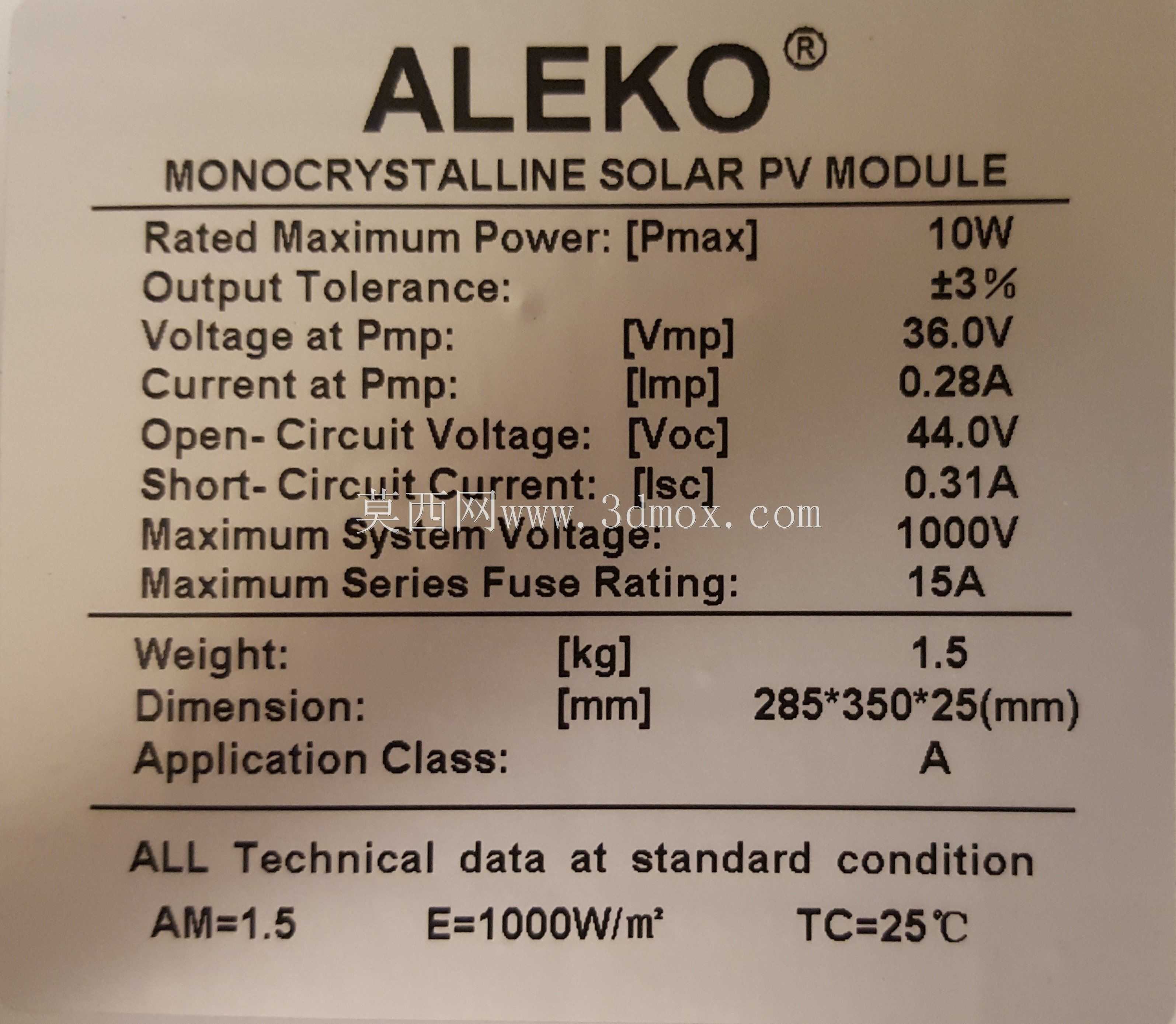

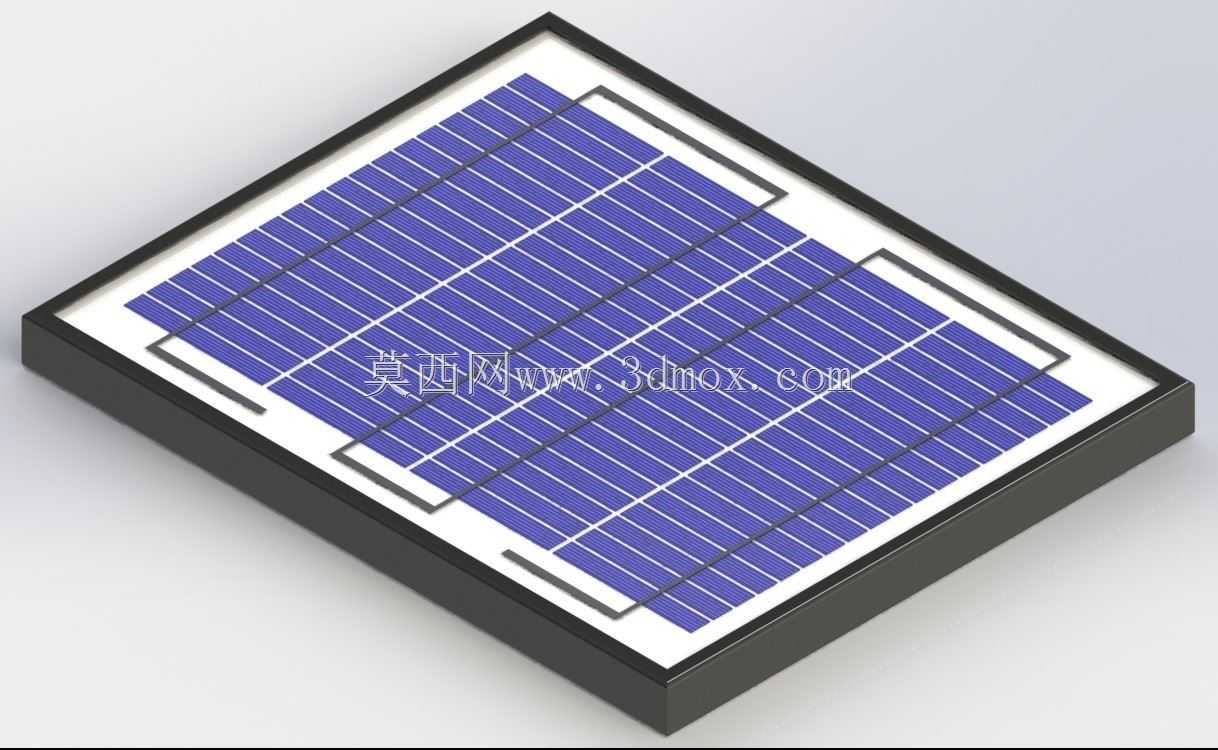

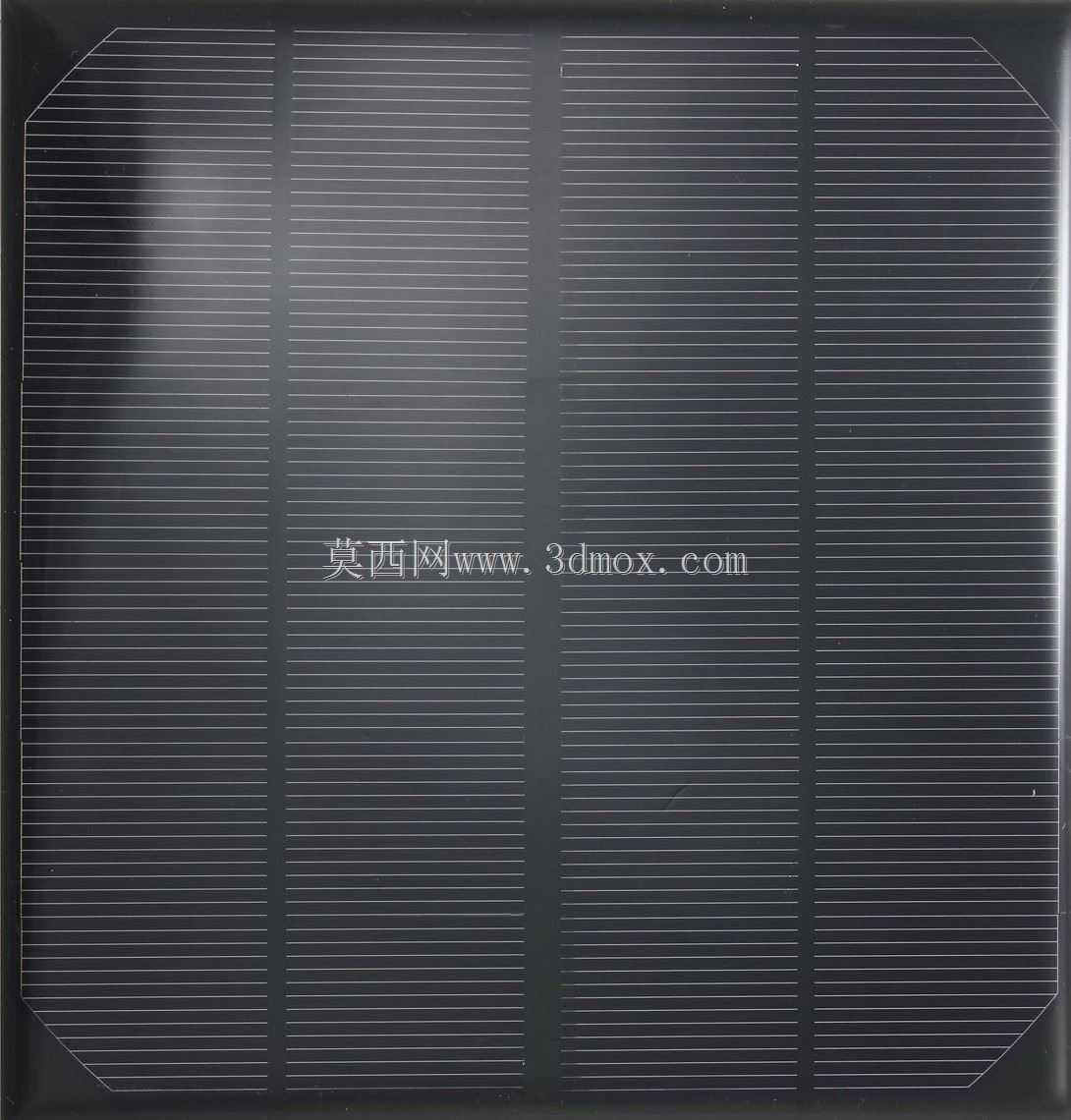

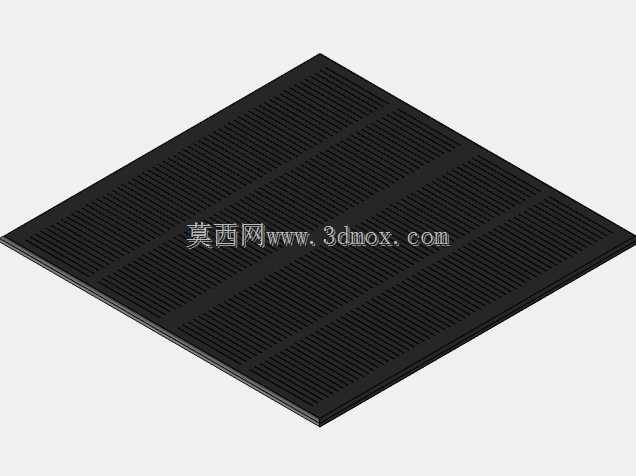

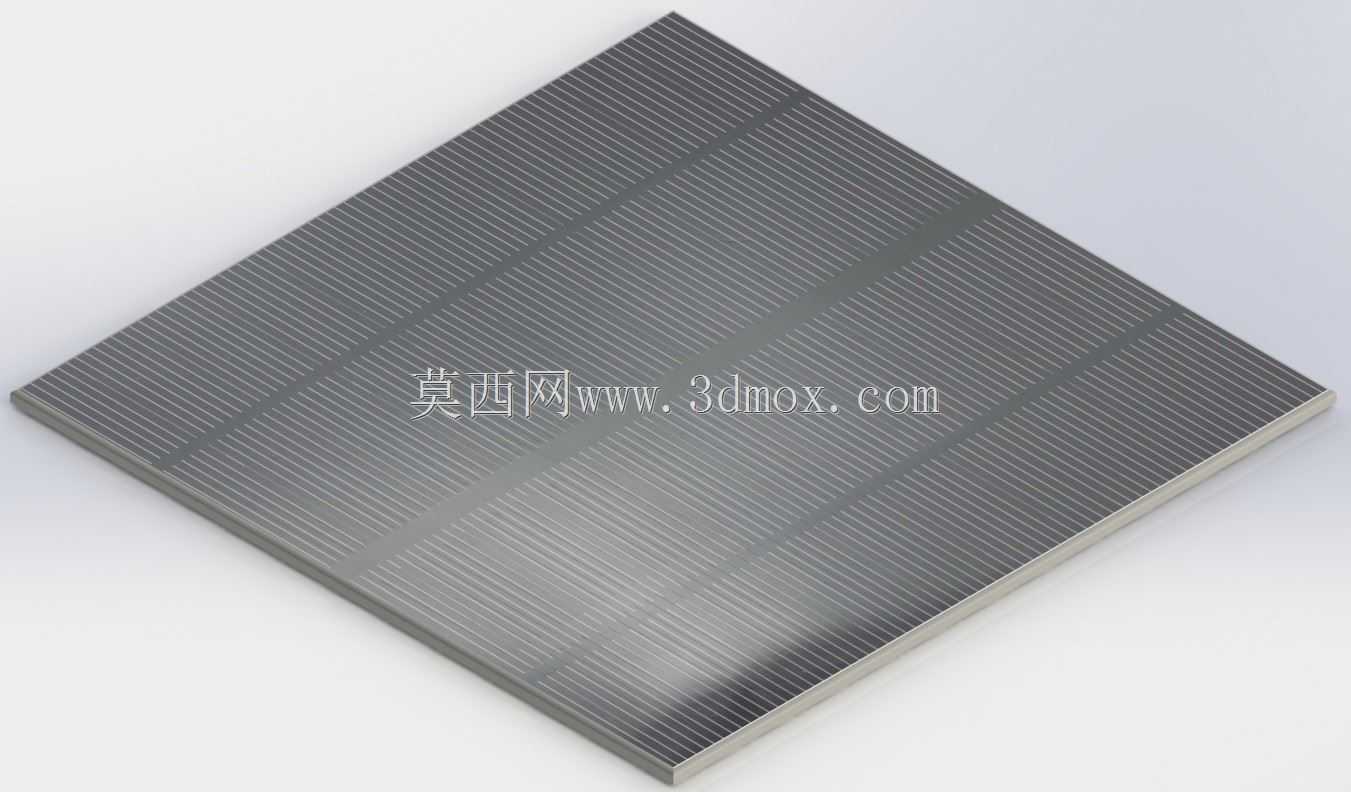

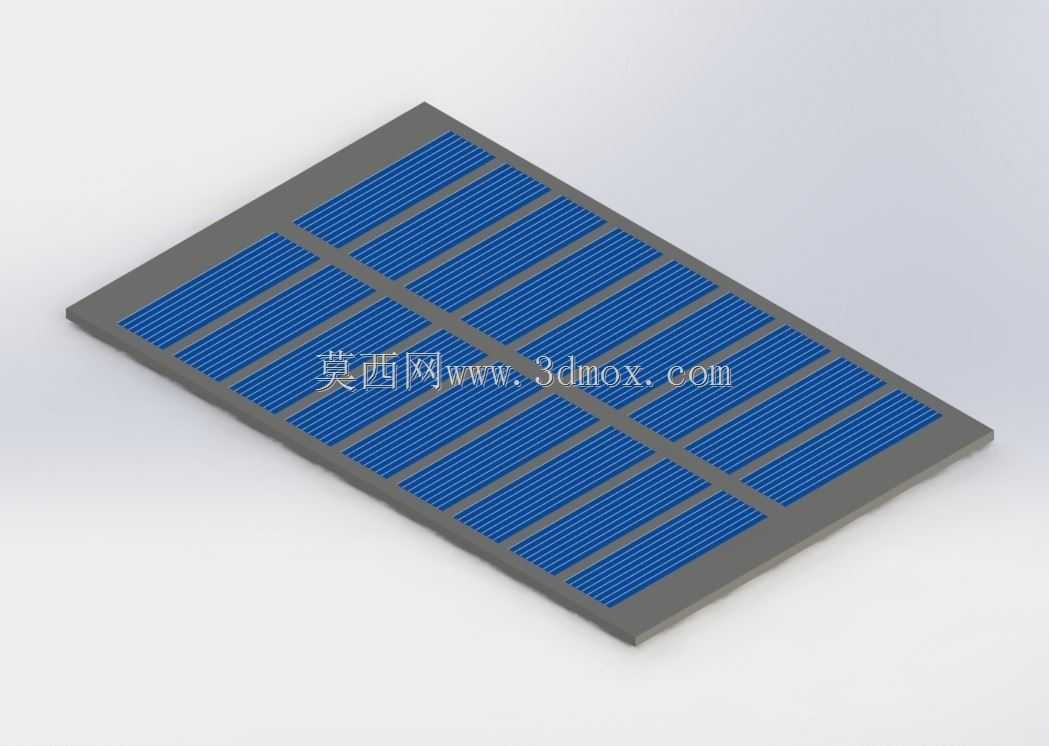

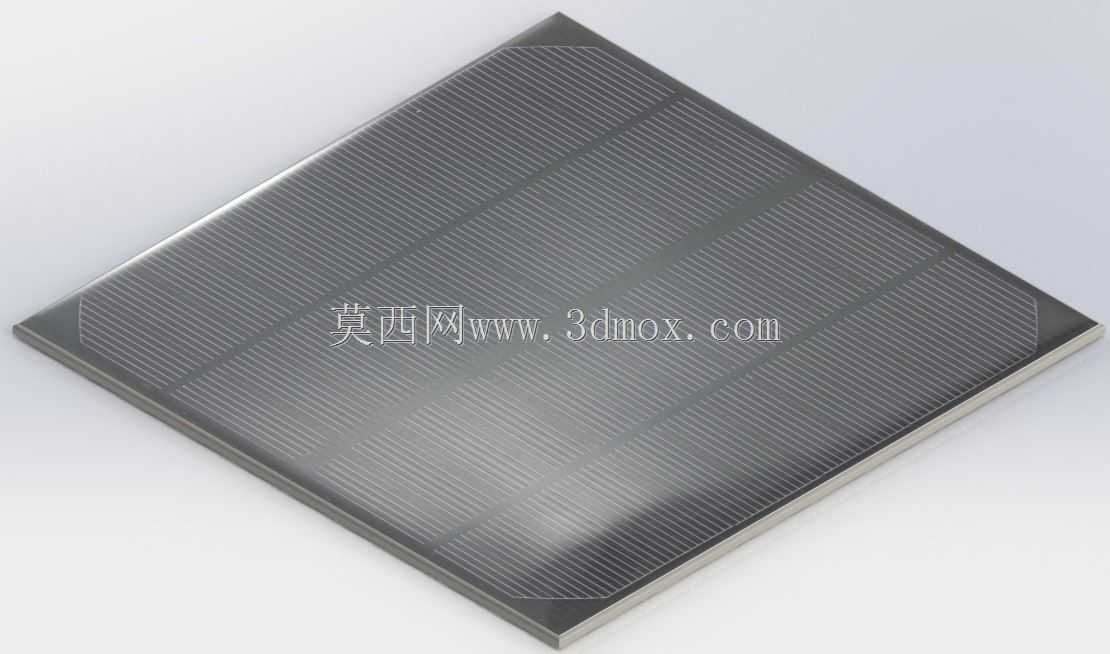

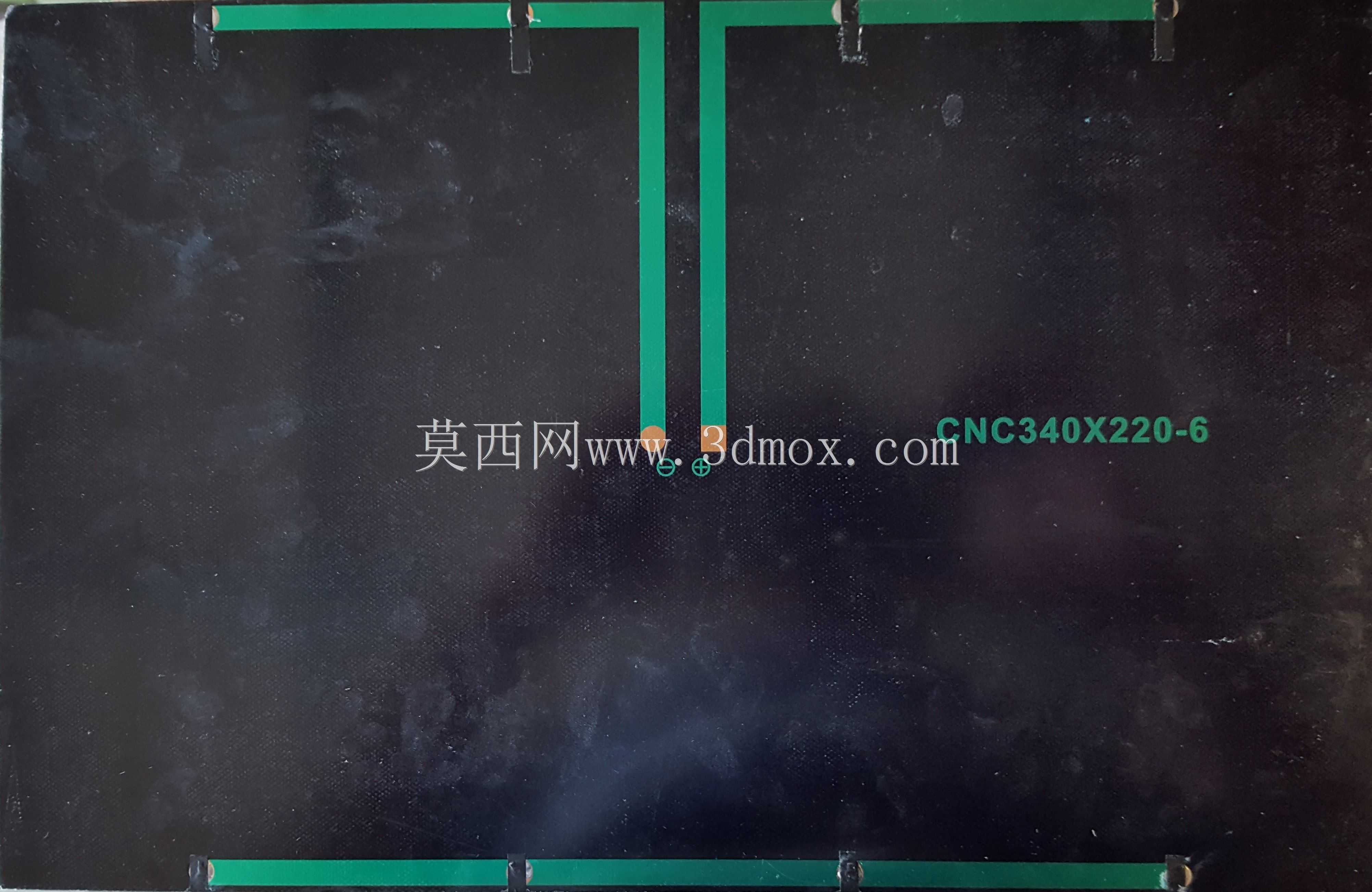

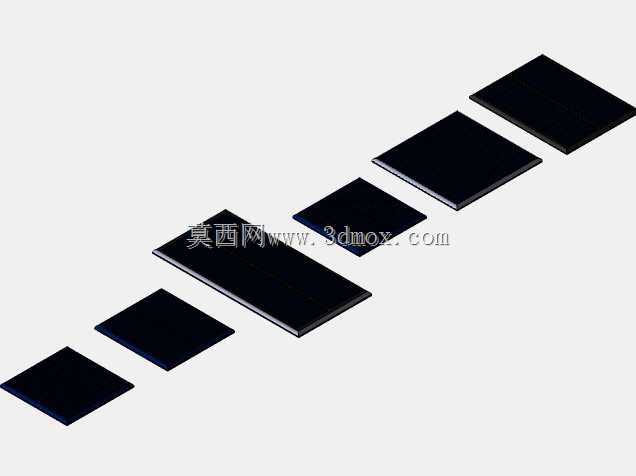

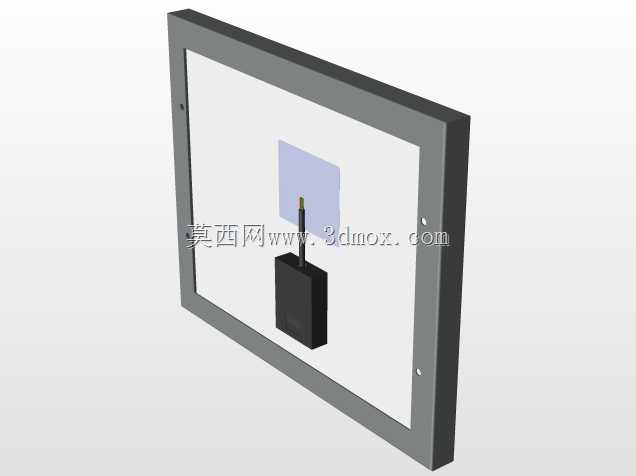

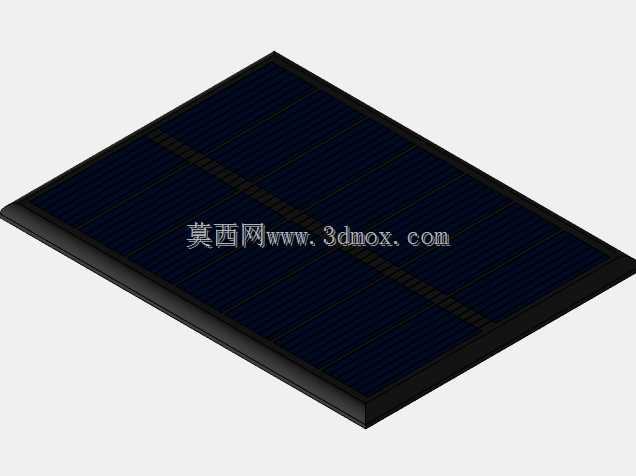

本次梳理的多规格太阳能电池板三维结构，覆盖了从小功率便携供电到分布式光伏配套的多场景应用需求，不同功率档位的组件可直接匹配户用离网供电、户外便携电源、小型光伏基站、分布式屋顶光伏等不同场景的选型需求，建模时完全参照实际量产组件的结构边界做还原，可直接用于光伏系统的布局校核、安装支架的适配设计、配套设备的空间干涉验证。从实际工程应用角度看，不同功率的电池板在输出参数、外形尺寸上的差异，直接决定了安装支架的开孔位置、排布间距、线缆走线的预留空间，建模过程中针对每一款组件的边框厚度、接线盒凸起高度、面板边缘倒角都做了1:1还原，避免结构设计时出现安装干涉、压块无法卡紧边框等实际工程问题。以小功率5V、100毫安规格的组件为例，其外形尺寸适配小型便携供电设备的内嵌安装需求，边框采用窄边设计，整体厚度控制在较低范围，可直接嵌入户外监测传感器的外壳顶面，无需额外加装突出的固定结构，接线盒位置设置在组件背面边角处，不会遮挡正面受光区域，同时预留了标准线缆出线位，方便与后端充放电控制模块直接对接。针对12V、250毫安以及4.5伏280毫安规格的组件，建模时还原了环氧涂层覆盖的单晶面板结构，145x145毫米的外形尺寸可适配小型户用离网照明系统的阵列排布需求，相邻组件排布时预留的散热间隙、检修操作空间都可基于该模型直接在装配环境中校核，无需反复核对二维图纸的尺寸标注。20瓦18伏规格的单晶组件以及10瓦24伏单晶组件，属于小型分布式光伏系统的常用单元，其边框采用标准铝合金型材结构，安装孔位完全匹配通用光伏压块的固定尺寸，建模时还原了背面接线盒的防水结构凸起高度，在做支架倾角设计、组件层叠排布时，可直接验证背面线缆的弯折半径是否符合布线要求，避免出现线缆过度弯折导致的绝缘层破损问题。5.5伏70毫安、3.4伏60毫安等小尺寸组件，多用于小型消费类光伏供电产品，其超薄边框设计可适配产品外壳的曲面贴合安装需求，建模时保留了面板表面的减反膜纹理结构，可用于后续的渲染验证、外观效果校核。6V10W1.6A规格的多晶组件以及3-4伏60毫安-250毫安区间的多规格组件，覆盖了从微型供电模块到小型光伏阵列的选型需求，所有组件的安装边界、外形公差都参照量产产品的实际参数设置，结构设计人员可直接调用对应规格的模型完成系统装配，无需重新绘制基础外形，大幅提升光伏配套结构的设计效率，同时可提前验证不同排布方案下的空间利用率、安装操作空间是否满足现场施工要求。
