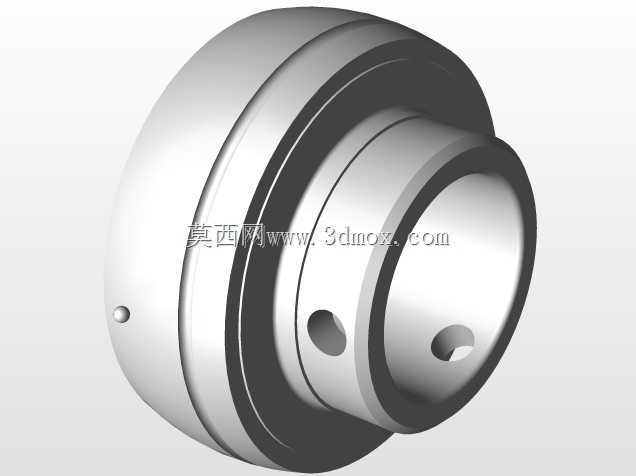

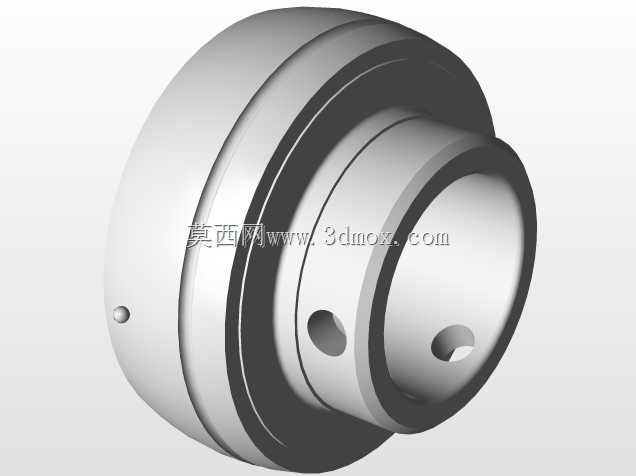

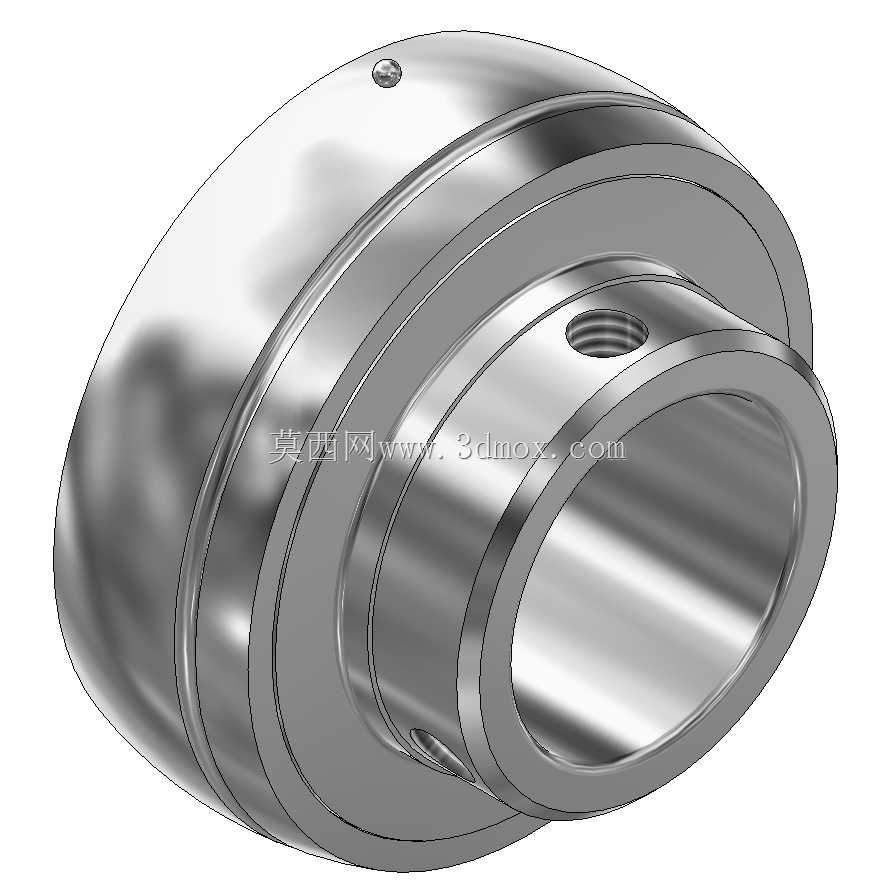

带顶丝外球面垫圈轴承三维结构

这类带顶丝锁紧的外球面垫圈轴承，在轻工输送线、小型农机、食品包装设备的从动辊筒支撑场景里应用极广，很多现场维护的工程师都接触过，它不需要额外加工复杂的轴承座安装位，靠自身的球面结构就能补偿一定范围内的轴系不对中问题，对安装基座的加工精度要求比普通深沟球轴承低不少，很适合现场安装条件有限的设备改造场景。从结构设计来看，轴承外圈采用球面轮廓，和配套的铸造轴承座凹球面配合时，能实现±2到5度的自调心角度，当辊筒轴因为机架焊接变形、长期负载出现轻微挠曲的时候，不会出现轴承内圈偏磨、保持架卡滞的问题，比普通刚性轴承的容错率高很多。内圈伸出端设计有两个对称的顶丝孔，安装时不需要轴肩定位，直接把内圈套在光轴上，拧紧内六角顶丝就能完成轴向锁紧，轴上不需要加工卡簧槽、轴肩台阶，能大幅降低轴类零件的加工成本，很多小型输送设备的辊筒轴直接用冷拉圆钢下料，不用二次车削定位台阶就能装配，生产效率提升很明显。尺寸边界上，这款轴承内径适配25mm的光轴，外圈球面最大直径52mm，内圈总伸出长度34.1mm，安装时要注意预留足够的轴向空间，轴承座的凹球面内径要和外圈球面直径匹配，安装孔位的同轴度误差控制在1.5mm以内就可以正常使用，不需要太高的加工精度。实际选型时要注意，这类轴承的密封结构自带双面防尘密封圈，能阻挡常规工况下的粉尘、碎屑进入滚道，适合粉尘较多的粮食输送、建材包装车间使用，但如果是有高压水冲洗、腐蚀性介质的场景，还需要额外加装外置密封挡圈。建模的时候要注意，外圈的球面轮廓要和标准轴承座的凹球面曲率保持一致，顶丝孔的位置要对称分布在内圈的圆柱面上，滚道的曲率要和钢球直径匹配，保持架的兜孔间隙要预留0.1到0.2mm的转动余量，避免模型导入装配体时出现干涉。很多新手建模时容易忽略内圈和轴配合的公差，这类轴承内圈和轴的配合一般选h7公差，外圈和轴承座的球面配合选H9间隙配合，保证调心功能正常实现，要是配合过紧会导致球面卡死，失去自调心的作用。另外轴承外圈上的注油孔位置要和轴承座的注油油道对齐，方便后期维护时加注润滑脂，不用拆解轴承就能完成保养，这也是这类轴承在工业现场被广泛使用的原因之一，维护成本比整体式轴承低很多。
