电力传输用方形法兰安装脚踏轴承结构

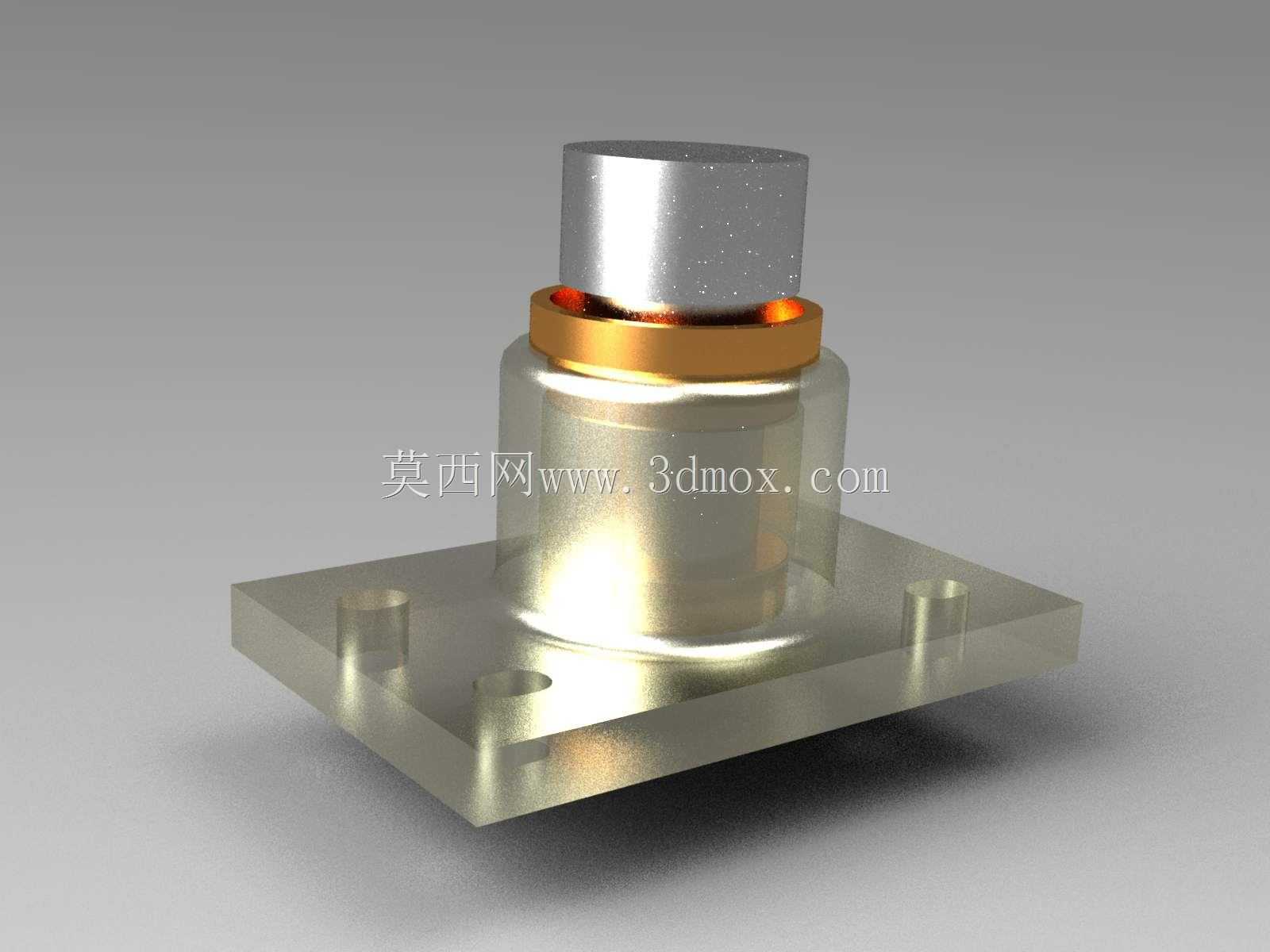

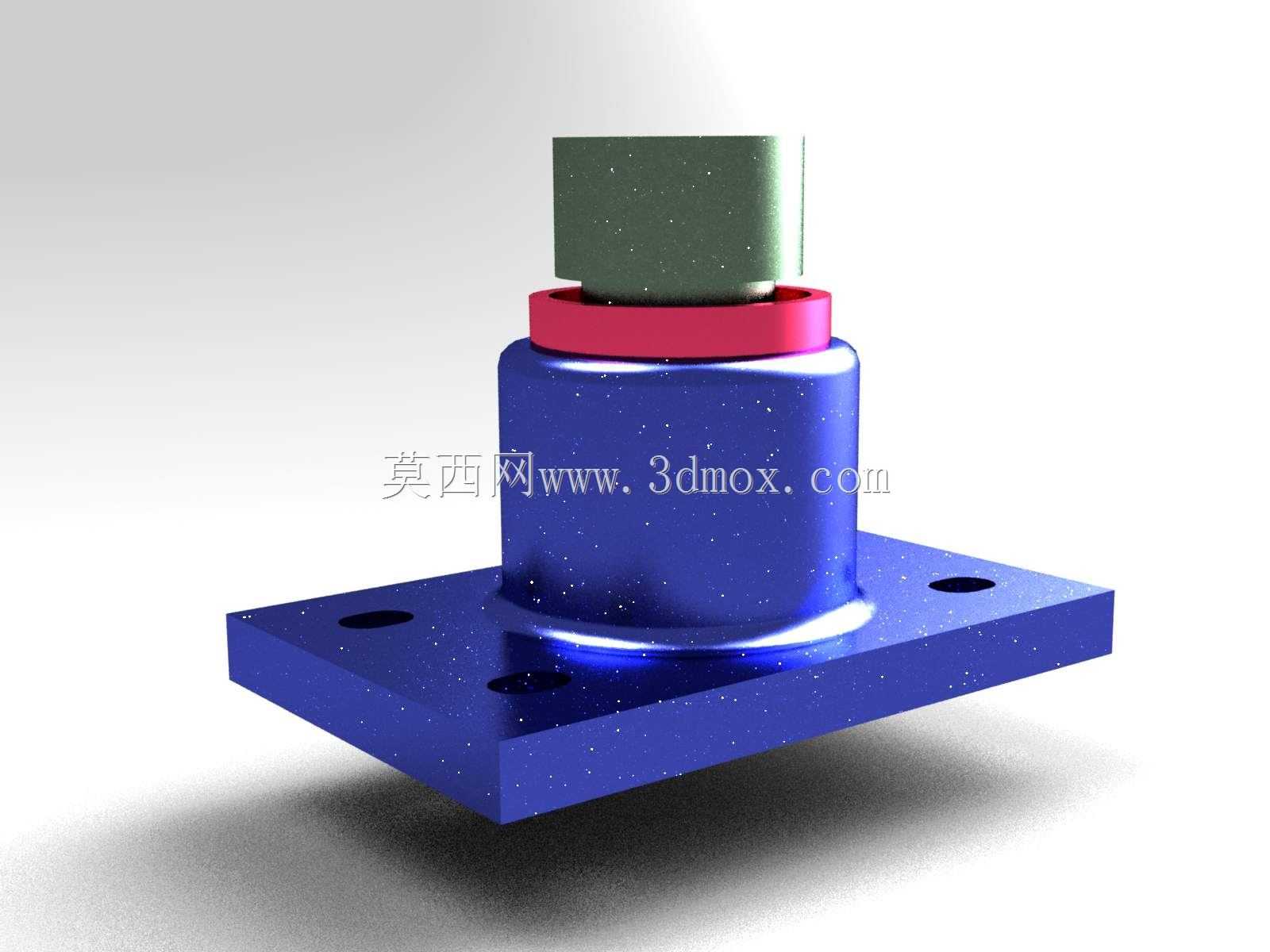

这款脚踏轴承主要面向电力传输场景下的脚踏操作机构设计，常见于户外高压隔离开关操作机构、电力施工便携设备的脚踏动力输入单元，也可适配需要脚踩输入动力的小型传动设备，承担动力输入过程中的径向承载与轴向定位作用，避免操作过程中轴系出现偏摆、窜动问题。从结构设计来看，底部采用方形法兰安装基座，四个角预留安装沉孔，安装时可直接通过螺栓固定在设备的安装面板上，法兰基座的平面度设计控制在合理公差范围内，能保证安装后轴承整体的垂直度，避免轴承受力不均导致的早期磨损。中间的轴承主体采用透明可视化的外壳设计，在实际样机验证阶段可直观观察内部润滑脂的留存状态、滚动体的运转情况，方便调试阶段排查卡滞、异响问题，量产阶段可替换为金属外壳满足户外防护需求。顶部的轴伸端做了台阶定位设计，配合铜质挡圈可实现轴向限位，防止操作过程中轴体从轴承内脱出，轴伸表面的粗糙度设计满足与操作踏板的过盈配合要求，装配时无需额外加工即可直接压装踏板。设计过程中优先考虑了脚踏操作的受力特性，人脚踩踏时的冲击力并非完全沿轴向传递，会附带一定角度的偏载，因此轴承内部的滚道设计做了偏载补偿，可承受一定范围内的倾覆力矩，避免偏载导致滚道点蚀。安装边界方面，方形法兰的边长适配多数电力操作机构的标准安装开孔尺寸，整体高度控制在紧凑范围内，不会过多占用设备内部的安装空间，轴伸直径匹配通用的脚踏踏板安装孔径，选型替换时无需改动原有设备的安装结构即可直接适配。在实际使用场景中，这类轴承需要长期暴露在户外环境，因此结构设计时预留了密封件的安装槽位，可加装防尘密封圈阻挡雨水、沙尘进入轴承内部，延长户外工况下的使用寿命，轴承内部的润滑腔容积做了优化，一次加注润滑脂可满足长期使用需求，减少后期维护频次。
