商用冷凝锅炉加热系统管路安装结构

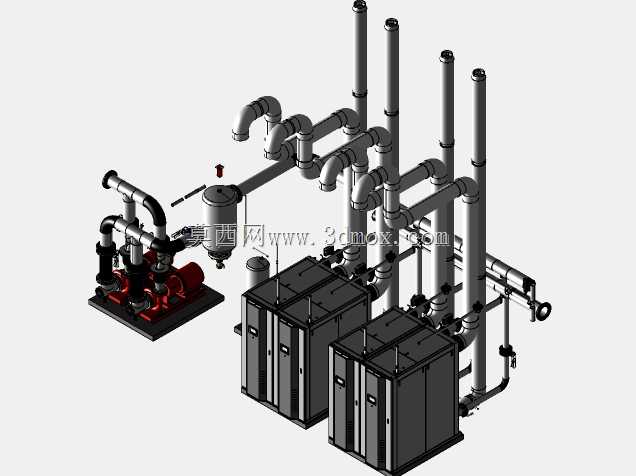

这套三维结构完整还原了商用循环冷凝锅炉加热装置的现场安装形态，核心面向商业体量的热水循环类HVAC中央供热场景，常见于中型商业综合体、集中办公区、区域性供暖配套的中央设备间布设参考。整套装置以两台并联布置的冷凝锅炉主机作为核心热源输出单元，主机采用立式柜式结构排布，安装时需预留主机正面的检修操作空间，侧面预留管路接驳与阀件操作的作业余量，顶部的烟气排气通道需对齐设备间预设的排烟竖井接口，避免管路弯折造成排气背压超标影响燃烧效率。

管路系统的设计逻辑围绕介质流向做层级排布，燃烧空气进气管道沿设备侧上方独立布设，与高温烟气排气管道保持规范的安全间距，避免进气被高温烟气预热过度影响空燃比配比；一次侧可变径管道根据不同管段的介质流量做通径匹配，靠近锅炉出口的高温段采用大管径降低沿程阻力，分支到负载侧的管段根据回路流量做缩径处理，所有弯头采用大曲率半径的冲压弯头，减少介质流动的局部阻力损失。

底座安装端集成了两台循环泵组与相关附属阀件、过滤组件，泵组采用冗余并联设计，单台泵即可满足额定工况下的循环流量需求，另一台作为备用保障设备连续运行能力，泵组进出口均设置软接与检修截止阀，方便后期运维时的部件更换无需排空整个系统管路。整套安装结构的外轮廓边界需匹配设备间的预留空间，底部基座需做承重校验与减震处理，管路的固定支架间距符合管道工程安装规范，避免运行过程中管路振动产生异响与应力疲劳。

建模过程中对所有管路的连接节点、阀件安装位置、设备接口的对位关系做了1:1还原，没有省略现场安装必需的附属构件，可直接作为同类项目安装排布、管线综合碰撞检查的参考依据，也可作为暖通设备选型阶段的空间占位校核模型使用，帮助设计人员提前预判安装过程中可能出现的管线干涉、检修空间不足等常见问题，减少现场施工的返工概率。
