卧式液化石油气储运承压储罐结构设计

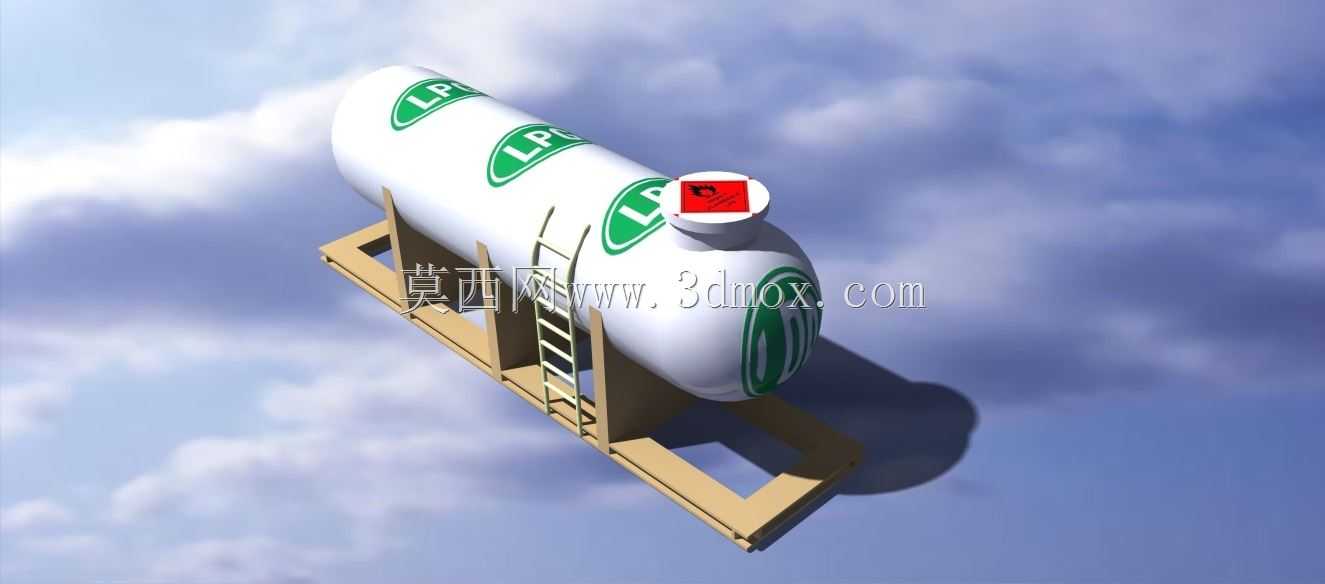

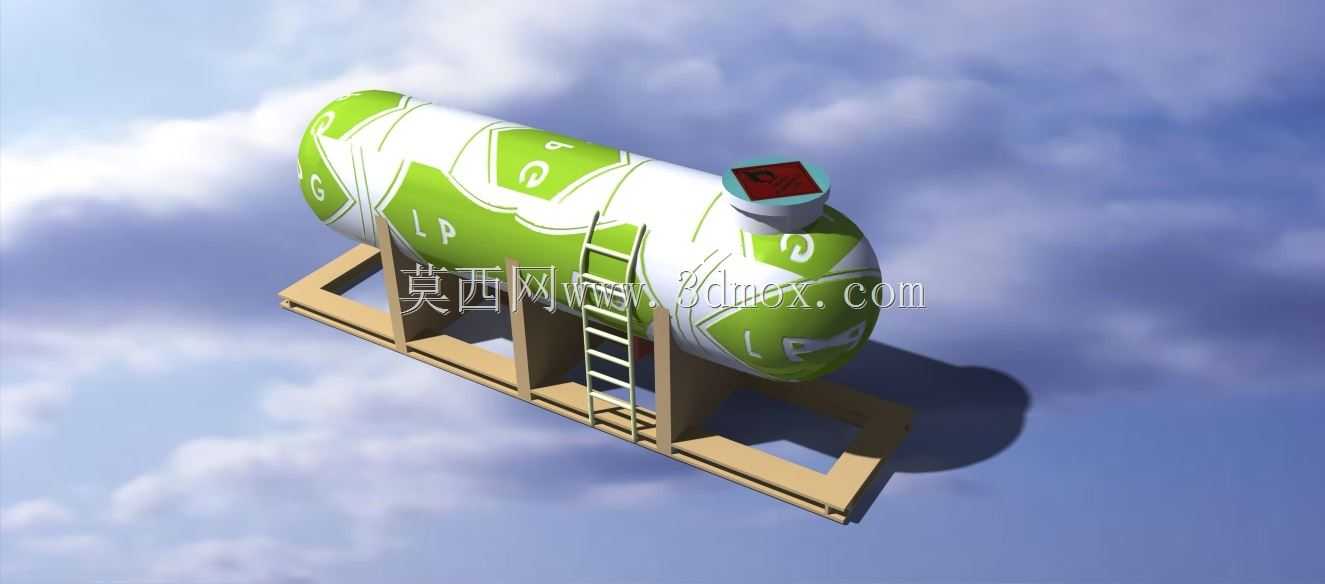

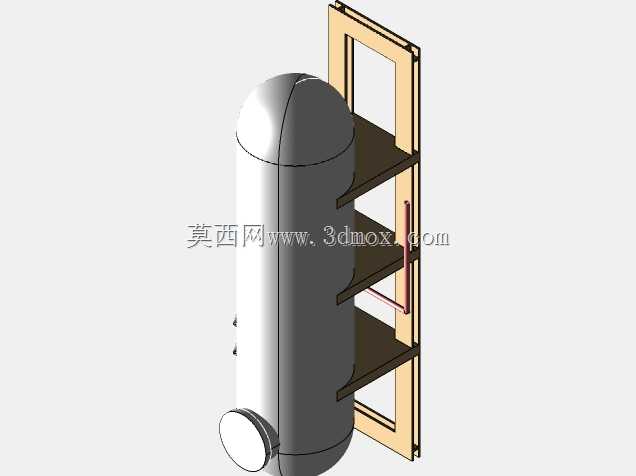

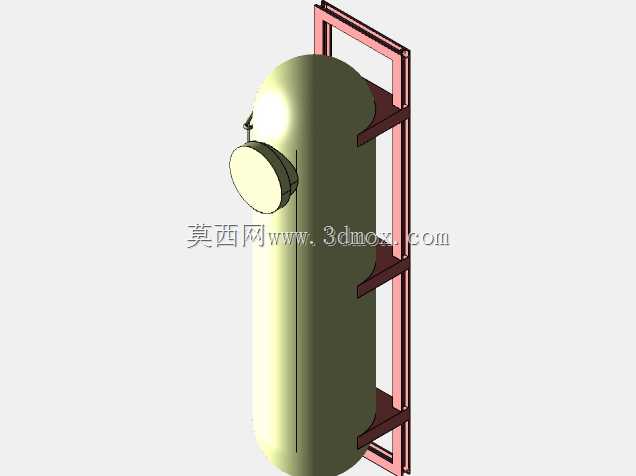

在城镇燃气配送、工业燃气暂存、小型加气站补给等场景中，卧式液化石油气储罐是核心的承压储运载体，这类设备的三维建模需要完全贴合实际工程的安装、运维、承压安全要求，不能仅做外观层面的曲面堆砌。从实际使用场景来看，这类储罐多布置在通风良好的露天场站，需要适配地面硬化后的安装基面，因此底部的鞍式支座设计必须匹配罐体的载荷分布，两个支座的间距要避开罐体的应力集中区域，其中一个支座设计为固定端，另一个预留热胀冷缩的滑移余量，避免环境温度变化时罐体焊缝受额外应力拉扯。罐体主体采用标准椭圆封头搭配等径直筒段的结构，直筒段的长径比控制在合理区间，既保证足够的储气容积，又避免过长罐体带来的挠度变形问题，筒壁厚度根据设计压力、材质屈服强度计算得出，建模时需要预留腐蚀裕量对应的壁厚尺寸，匹配长期户外使用的损耗需求。罐体顶部的人孔组件是运维阶段进入内部检修的通道，人孔盖采用快开式承压结构，搭配密封槽与紧固件定位结构，保证高压状态下的密封性能，人孔旁的直梯从底部支座平台延伸至人孔操作面，梯步间距符合高空作业的安全规范，梯身与罐体的连接支架避开罐体的主焊缝位置，避免焊接应力影响罐体强度。罐体表面的标识区域按照燃气储运的安全规范设置，醒目的介质标识沿筒身周向均匀布置，方便场站人员从多个方位快速识别介质类型，避免误操作。建模过程中，罐体的曲面过渡需要保证封头与直筒段的连接曲率连续，避免应力集中点的出现，所有焊接位置预留对应的焊脚尺寸结构，方便后续做有限元分析时提取准确的受力模型。底部的鞍式支座采用型钢焊接结构，支座与罐体接触的位置设置弧形垫板，垫板弧度与罐体外壁完全贴合，分散支座对罐体的局部压应力，支座底板预留地脚螺栓安装孔，孔位尺寸匹配常规场站的混凝土地基预埋螺栓间距，安装时不需要额外做基础改造即可完成定位。这类储罐的设计还要考虑日常运维的操作空间，直梯与罐体之间预留足够的站立间隙，人孔周围预留操作扳手的活动空间，顶部的阀门接口位置集中布置在人孔周边的操作平台区域，减少运维人员在罐体顶部的移动范围，降低高空作业风险。从结构建模的细节来看，罐体的所有开孔位置都做了补强圈结构设计，弥补开孔对罐体强度的削弱，补强圈的尺寸根据开孔直径、罐体壁厚匹配，保证开孔区域的承压能力不低于罐体本体的设计强度。
