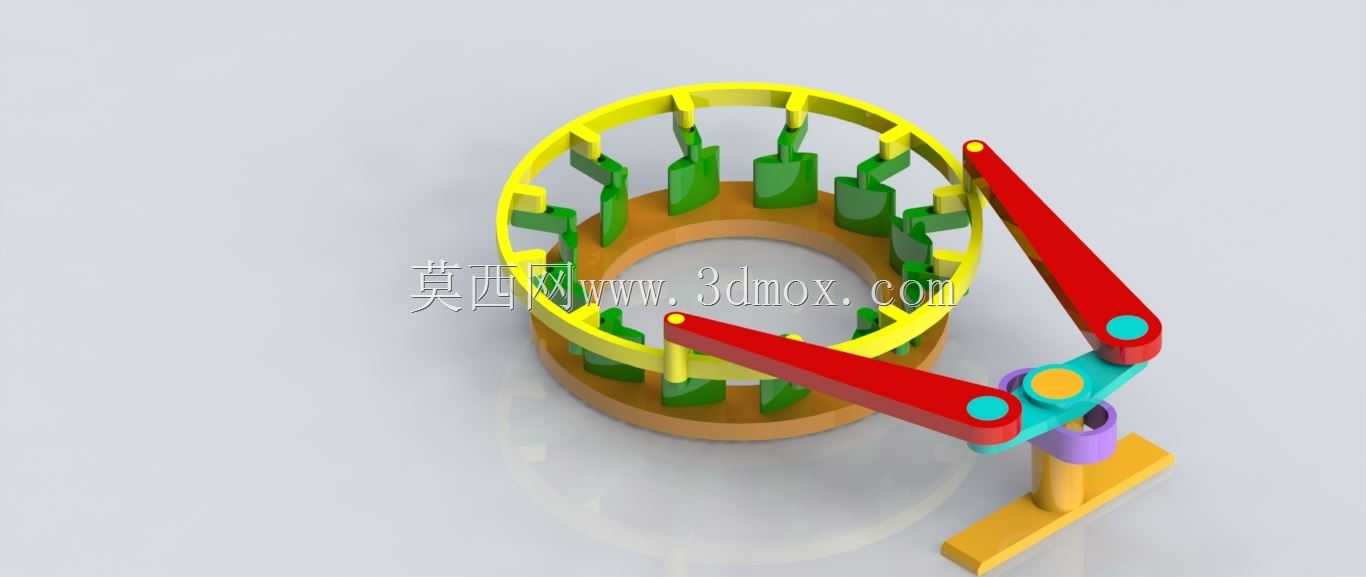

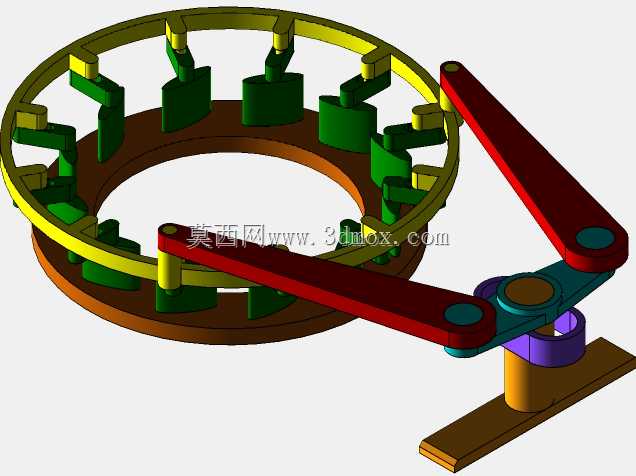

该结构应用于反击式水轮机的过流段核心调节部位,布置在蜗壳出口与转轮进口之间的环形流道区域,承担水流进入转轮前的角度调节、流量分配功能,是决定水轮机运行效率、负荷响应能力的核心部件组。整套机构沿机组中心轴线呈环形对称排布,外圈为固定的支撑环结构,环体上均匀开设导叶转轴的安装定位孔,每个孔位对应一片可绕自身轴转动的导叶本体,导叶叶型采用符合水力学特性的翼型截面,转动时可改变相邻导叶间的过流面积与出水角度,适配不同负荷下的水流入射需求。导叶转轴上端伸出支撑环顶面,与拐臂结构刚性连接,所有拐臂通过控制环与外部的驱动连杆组件联动,图中红色构件为驱动操作的传动连杆,通过铰接点与控制环连接,驱动端动作时可带动控制环沿周向小幅转动,同步带动所有导叶同步偏转,实现导叶开度的统一调节。设计过程中需重点控制导叶转轴与支撑环安装孔的同轴度公差,避免转动卡涩;相邻导叶全关位置的型线需贴合密封,减少停机状态下的漏水量;连杆铰接点的间隙需控制在合理范围,既保证转动灵活,又避免空程过大导致的调节滞后。安装边界上,整套环形组件的下端面与底环定位配合,上端面与顶盖的安装止口贴合,整体同轴度需与转轮中心保持一致,避免流道偏斜造成水力损失;驱动连杆的行程需匹配导叶从全关到全开的转动角度范围,铰接位置需预留足够的运动空间,避免动作过程中与相邻固定构件发生干涉。该结构仅作原理性结构展示,实际工程应用中需根据机组的水头、流量参数调整导叶叶型、数量以及连杆的传动比,配合接力器的行程参数完成最终的结构匹配,建模时需注意各运动部件的装配约束关系,可通过运动仿真验证全行程内的动作顺畅性,排查干涉风险。
