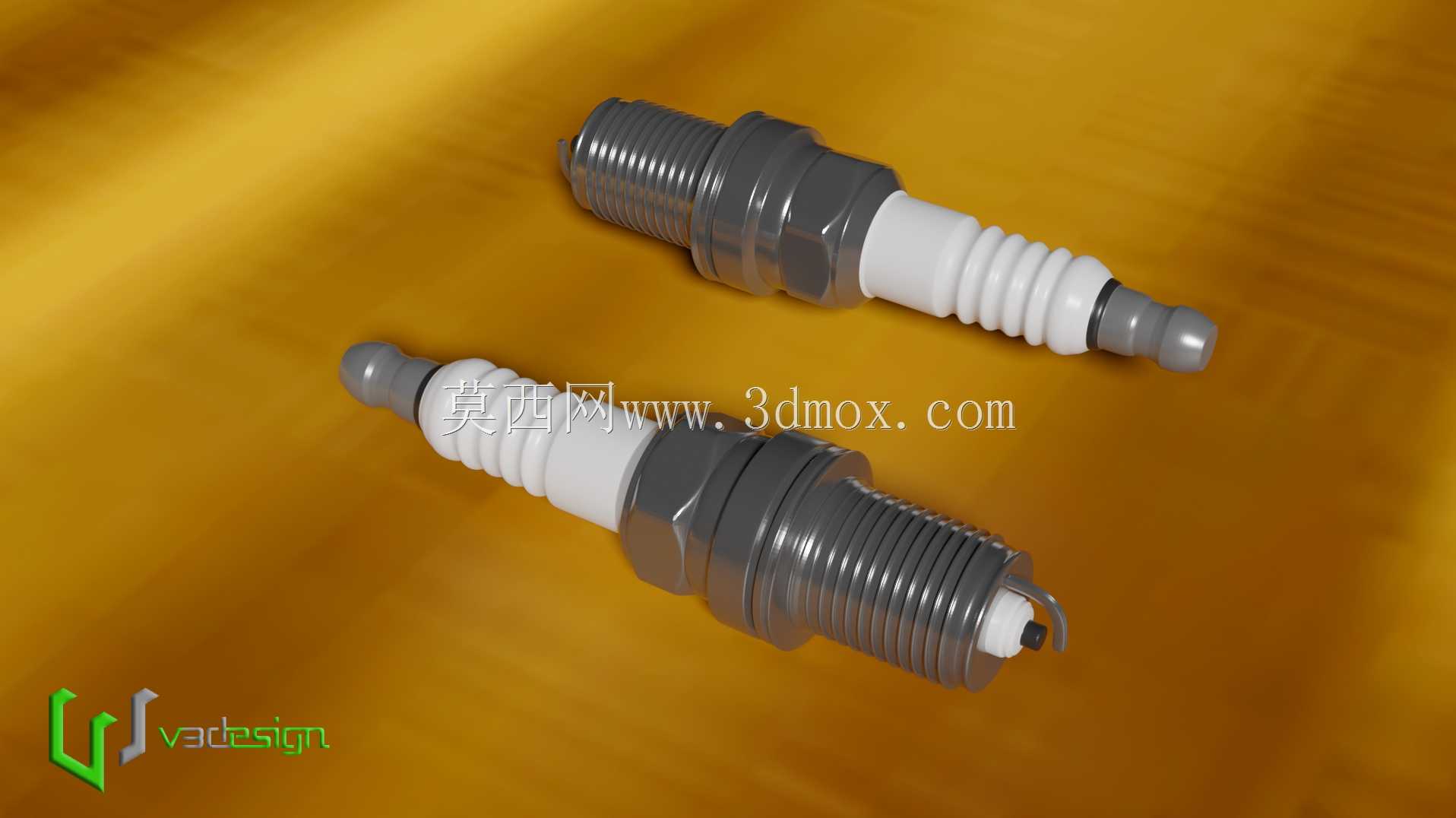

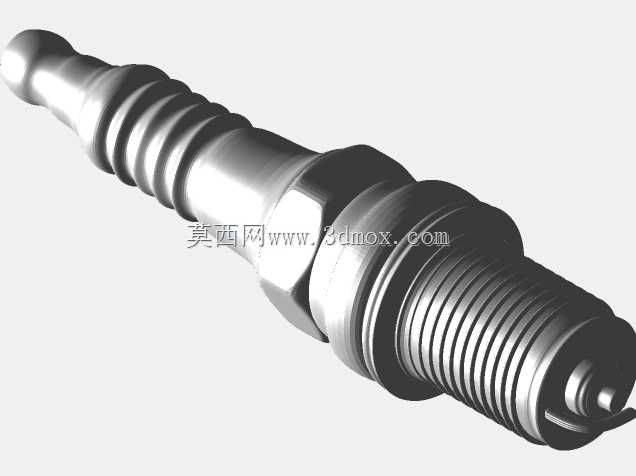

车用点火系统火花塞结构三维建模

本次建模的火花塞是汽油发动机点火系统的核心执行部件，主要应用在乘用车辆、商用车辆、小型通用动力汽油机等搭载奥托循环内燃机的设备中，核心作用是将点火线圈输出的高压脉冲电流导入燃烧室，通过电极间隙击穿空气产生电火花，点燃气缸内被压缩的油气混合气，是决定发动机燃烧效率、运转稳定性的关键零部件。建模过程中首先还原了产品的功能分层结构，从接线端开始依次设置了接线螺母、绝缘瓷套的尾部密封段、金属壳体的六角拧装段、密封垫圈安装位、螺纹旋合段，再延伸至燃烧室内部的陶瓷绝缘芯体、中心电极、侧电极结构，各段的衔接位置严格匹配实际装配的密封要求，避免出现结构干涉的问题。外形尺寸方面，建模时严格参照常用小排量乘用车火花塞的安装边界设定参数，金属壳体的外螺纹规格匹配主流气缸盖的安装螺孔尺寸，六角拧装段的对边宽度适配标准套筒工具的操作空间，伸入燃烧室的瓷芯长度与电极突出量经过反复校核，既保证电极位置处于燃烧室的最优点火区域，又不会在活塞运行至上止点时发生运动碰撞，同时预留了足够的散热路径长度，匹配发动机不同工况下的热负荷需求。设计思路上优先还原了各部件的功能属性，金属壳体采用带防滑棱的六角结构与精密螺纹段，既保证安装时的扭矩传递可靠，又能通过螺纹与气缸盖紧密贴合实现密封与散热；陶瓷绝缘部分采用多道伞棱结构，既增加了表面爬电距离，避免高压下出现沿面闪络问题，又能提升壳体与瓷芯之间的密封性能；中心电极与侧电极的间隙按照常规量产产品的标准值设定，还原了电极端部的细小倒角结构，匹配实际点火时的电场分布特性。在实际应用场景中，这类火花塞需要承受气缸内交变的高温高压冲击，同时还要具备良好的绝缘性能与导热性能，建模时各部件的材质分区清晰，金属壳体、电极部分与陶瓷绝缘部分的结构边界明确，能够直接用于后续的装配仿真、热负荷分析，也可作为发动机维修教学、点火系统原理演示的三维展示素材，帮助结构设计人员快速理解火花塞的装配关系与安装边界要求，在进行气缸盖相关结构设计时，可直接调用该模型核对安装空间、避让位置，减少设计阶段的尺寸校核工作量。
