同轴式二级圆柱齿轮减速装置结构设计

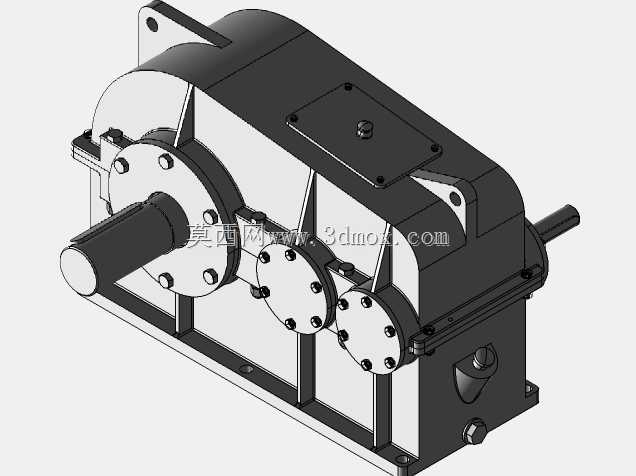

在输送线、轻工包装、小型物料提升这类对安装空间有严格限制的常规传动场景里，同轴式二级圆柱齿轮减速装置是应用频次极高的动力匹配部件，核心作用是把原动机输出的高转速低扭矩动力，按照固定传动比转换为低转速大扭矩的输出动力，匹配工作端的负载转速要求，同时抵消原动机运行时的扭矩波动，提升整套传动系统的运行稳定性。这套减速装置采用同轴式布局，输入轴与输出轴处于同一轴线上，能大幅缩减传动单元的横向安装尺寸，适配安装空间局促的设备布局需求，不少小型自动化生产线、食品加工输送设备的动力端都会优先选用这类布局的减速装置，避免额外增加传动转接结构带来的成本与空间占用。从结构设计逻辑来看，箱体采用剖分式铸铁结构，上下箱体通过定位销与紧固螺栓实现精准合箱，既保证了齿轮啮合腔的密封性能，也方便后期检修时拆解检查齿轮、轴承的磨损情况；箱盖顶部设置了观察盖板，不用完全拆解箱体就能查看内部齿轮的啮合状态，日常运维的便利性更强；箱体侧面预留的油位观察与换油接口，能让运维人员快速掌握润滑油液位，及时补充或更换润滑油，避免齿轮干磨打齿。齿轮副采用斜齿圆柱齿轮设计，相比直齿齿轮啮合重合度更高，传动过程中冲击更小、运行噪音更低，能适配中低速连续运行的工况，各级齿轮的传动比分配偏向等强度设计，让两级齿轮的接触疲劳强度、弯曲疲劳强度尽量保持在同一水平，避免单级齿轮过早失效缩短整体使用寿命；输入、输出轴的轴伸端都配置了接触式密封圈，能有效阻挡外部粉尘、切削液进入箱体内部，同时防止箱体内润滑油渗漏，适配车间多粉尘、有少量切削液飞溅的作业环境。安装边界上，这套装置的中心距参数对应传动比16，输入轴到输出轴的轴向总长度为224毫米，箱体垂直方向高度为140毫米，箱体底部预留了带安装孔的固定支脚，安装时可以直接通过螺栓固定在设备的安装基座上，不需要额外制作转接安装板；输入、输出轴的轴径尺寸按照常规标准电机输出轴、负载连接轴的尺寸匹配设计，能直接通过联轴器与标准Y系列电机、工作端辊筒或链轮连接，不需要额外定制转接轴套，选型适配时可以直接根据安装空间、所需传动比、额定输出扭矩快速匹配，减少非标定制的周期与成本。轴承选型上，各转轴都采用深沟球轴承支撑，能同时承受径向载荷与少量轴向载荷，适配齿轮啮合时产生的轴向分力，轴承端盖采用嵌入式密封结构，进一步提升轴端的密封可靠性，整套装置的结构紧凑，传动效率稳定，能满足多数常规工业场景的动力减速需求。
