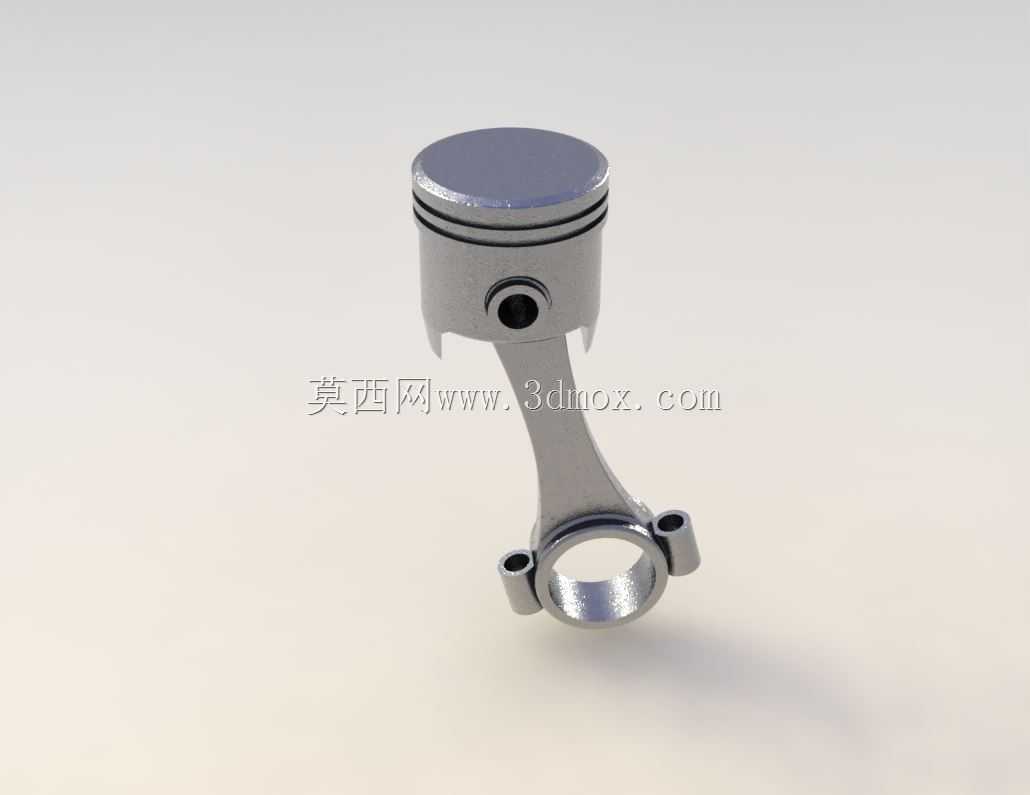

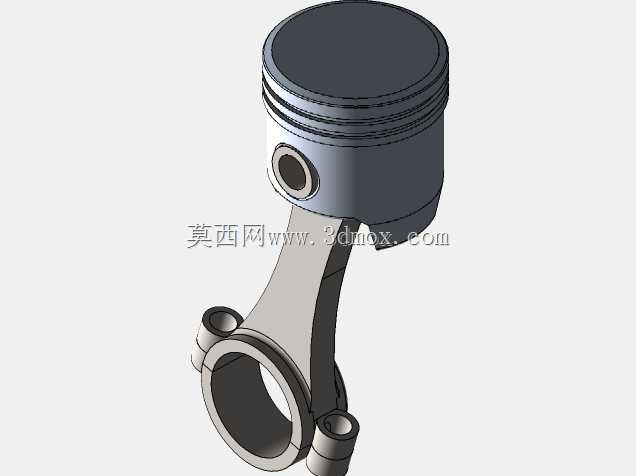

12mm49cc小型动力配套活塞连杆组件

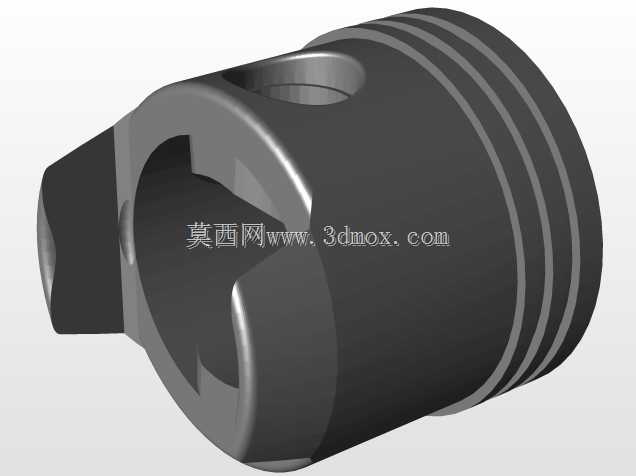

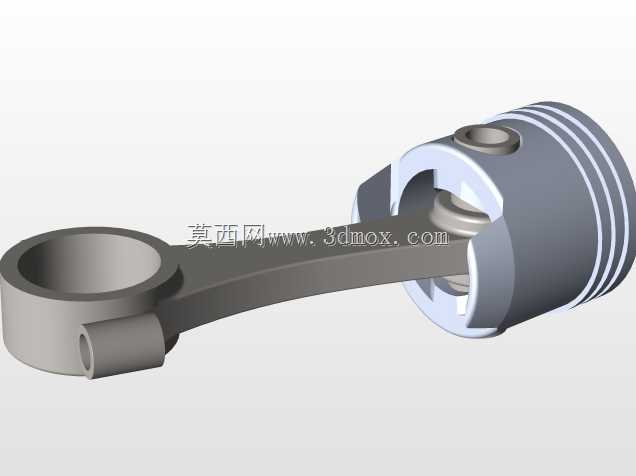

这套活塞连杆组件适配12mm缸径、49cc排量的小型内燃动力单元，在手持园林工具、迷你越野摩托、小型航模动力、便携发电机组这类对整机重量、输出功率密度要求较高的场景中应用广泛。从结构设计逻辑来看，活塞头部设置了两道气环一道油环的环槽结构，气环负责密封燃烧室内的高压燃气，避免做功行程的燃气下窜至曲轴箱造成功率损失，油环则负责刮除缸壁上多余的润滑油，防止机油窜入燃烧室参与燃烧造成积碳与排放异常。活塞销孔采用了浮动式销的设计匹配思路，销孔内部预留了卡簧安装槽，工作状态下活塞销可在销孔与连杆小头衬套间小幅转动，让磨损均匀分布在接触表面，延长组件的整体使用寿命。连杆部分采用了工字形截面的杆身设计，在往复运动的高频载荷下，这种截面可以在尽可能降低自身重量的前提下，保证足够的抗弯、抗拉伸强度，减少曲轴运转时的往复惯性力，提升动力输出的平顺性。连杆大头采用了分体式轴瓦安装结构，可直接与曲轴的曲柄销配合装配，安装时需要严格按照扭矩要求紧固连杆螺栓，保证轴瓦与曲柄销之间的配合间隙处于合理区间，间隙过大会造成运转异响与机油压力异常，间隙过小则会出现抱轴烧瓦的故障。从安装边界来看，活塞顶面为平顶设计，压缩比匹配对应排量的燃烧室容积，装配时需要注意活塞顶部的朝向标记，避免气门避让坑位置错位造成活塞顶气门的严重故障。活塞裙部做了微椭圆型线设计，冷态装配时裙部与缸壁保留合理的配合间隙，热机状态下裙部受热膨胀后可以与缸壁形成均匀的贴合面，既不会出现敲缸异响，也不会因膨胀量过大造成拉缸故障。这套组件的整体尺寸完全适配对应排量的小型动力箱体，装配时需要配合对应的活塞环、活塞销、卡簧、连杆轴瓦等标准件完成组装，组装前需要对所有配合面做清洁处理，避免铁屑、杂质进入配合面造成早期磨损。
