聚偏氟乙烯材质工业离心风机结构设计

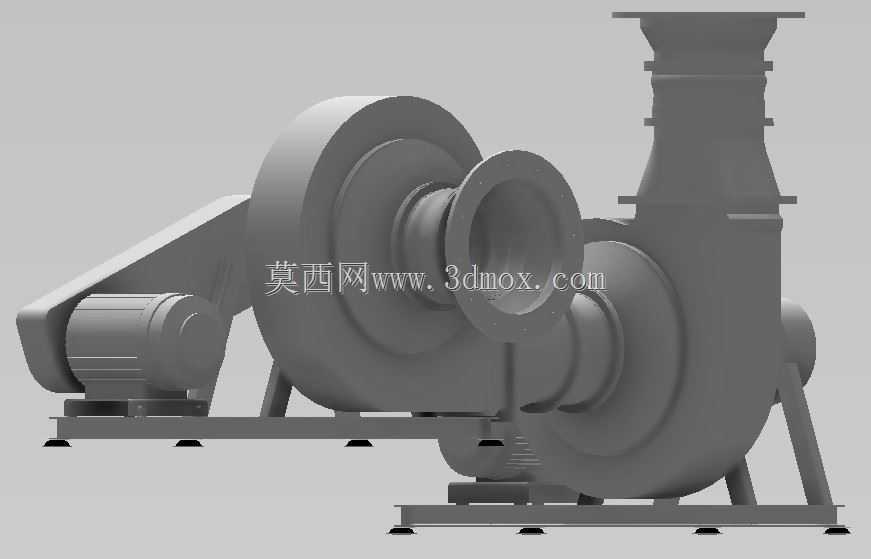

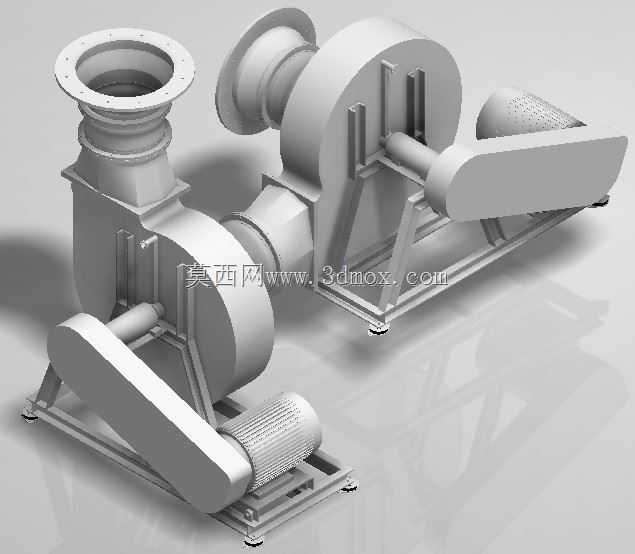

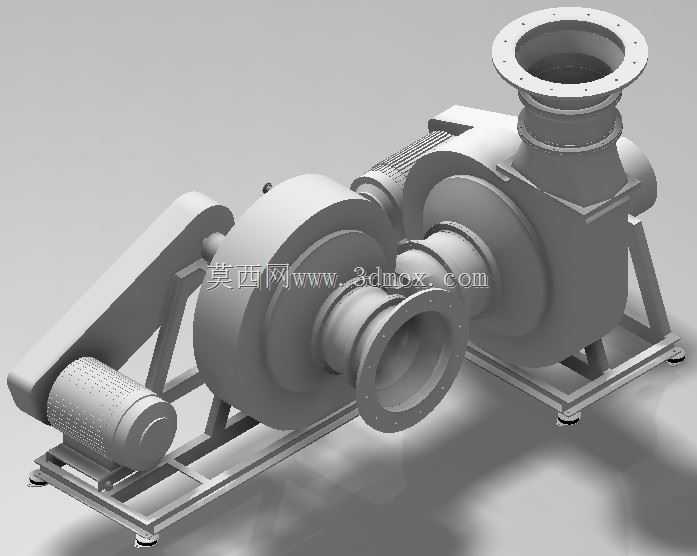

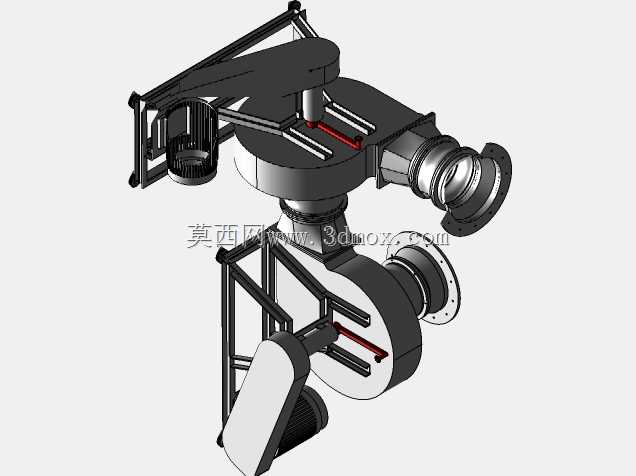

这款聚偏氟乙烯材质的离心风机，主要面向强腐蚀工况下的通风排气场景设计，在化工、电镀、半导体蚀刻等存在酸碱腐蚀性气体输送的生产环节中，能够稳定完成气体介质的输送与排放，避免普通金属材质风机被腐蚀介质快速侵蚀，大幅延长设备在恶劣工况下的服役周期。从结构设计逻辑来看，整机采用分体式传动布局，电机通过皮带轮结构与风轮腔体连接，这种布局一方面可以通过皮带轮的传动比调整风轮转速，匹配不同工况下的风压、风量需求，另一方面也能将电机与过流腔体保持一定距离，减少腐蚀性气体渗入电机轴承部位的概率，降低电机的腐蚀损坏风险。风轮腔体采用蜗壳式流道设计，进风口为轴向直连法兰接口，出风口为垂直向上的法兰连接结构，这种流道结构可以让进入腔体的气体在叶轮离心力作用下，沿蜗壳内壁顺畅导向出风口，减少流道内的紊流损耗，提升风机的运行效率。过流部件全部采用聚偏氟乙烯材质加工，该材料除了具备优异的耐酸碱腐蚀性能外，表面光滑度较高，气体流动过程中的摩擦阻力更小，同时材料本身具备足够的结构强度，能够承受风机运行过程中产生的风压载荷，不会出现腔体变形漏风的问题。设备底座采用型钢焊接框架结构，电机、蜗壳腔体分别通过螺栓固定在底座的对应安装位上，底座底部预留了减震垫安装点位，现场安装时可以搭配橡胶减震器使用，抵消风机运行过程中产生的振动传递，避免振动传导至相连的通风管道，降低整个通风系统的运行噪音。安装边界方面，进风口法兰与出风口法兰均采用标准圆形法兰尺寸，现场对接管道时无需额外制作过渡连接件，底座的安装孔位按照通用工业风机的安装间距设计，替换同参数旧风机时可以直接匹配原有安装基础，减少现场安装改造的工作量。叶轮部分采用后向式叶片设计，相比前向叶片，后向叶片的运行效率更高，相同风量风压下的电机功率损耗更低，同时叶片的动平衡校准难度更低，运行过程中的振动幅度更小，适合长时间连续运行的工业生产场景。传动部位的皮带轮外侧预留了防护罩安装位，现场装配完成后可以加装金属防护罩，避免运行过程中异物卷入传动结构，也能防止运维人员误触转动部件造成安全事故。轴承部位设计了独立的密封注油结构，运维过程中可以在不拆解腔体的情况下完成轴承润滑脂的补充，降低日常运维的操作难度，同时密封结构可以阻挡外界腐蚀性气体、粉尘进入轴承腔，延长轴承的使用寿命。
