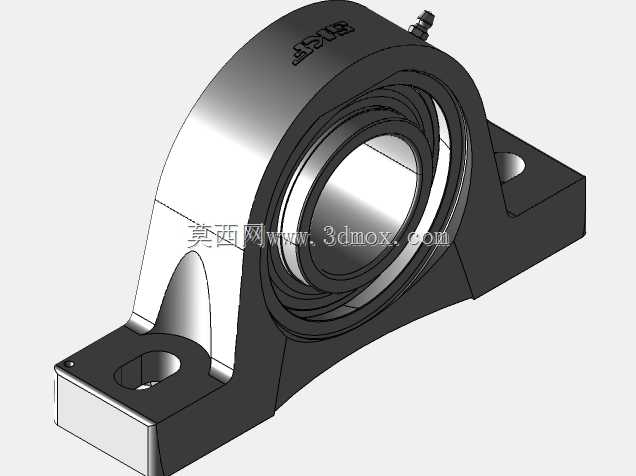

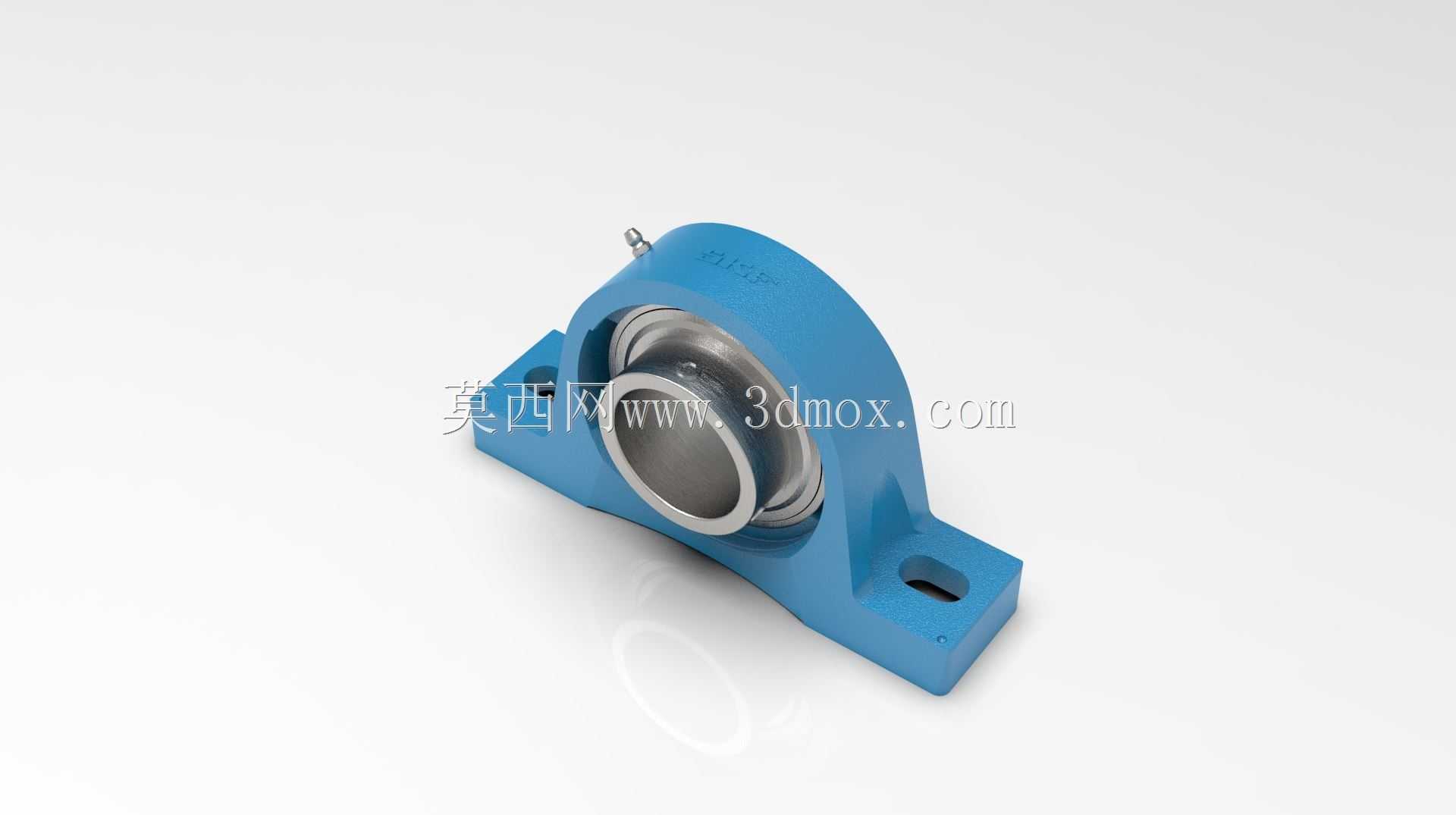

SKF立式带座外球面滚珠轴承单元结构

项目分类:3D模型 发布时间:2021-09-02 ID:259381
  • SKF立式带座外球面滚珠轴承单元结构
  • SKF立式带座外球面滚珠轴承单元结构

在轻工输送线、小型风机、食品加工传动设备这类对安装便捷性有要求的场景里,带座外球面轴承单元是非常常见的旋转支撑部件,不需要复杂的轴承座孔加工工序,直接通过底座安装孔固定在设备机架上就能完成装配,大幅降低现场安装的调试难度。这款立式带座轴承单元的核心功能是为旋转轴提供稳定的径向支撑,同时补偿一定范围内的轴安装对中误差,外球面轴承的外圈与轴承座内孔采用球面配合结构,当轴出现小幅偏斜时,轴承可以自动调心,避免轴承受额外的附加载荷,延长部件的实际使用寿命。从结构设计逻辑来看,整体采用铸铁铸造的立式菱形底座,两个安装螺栓孔分布在底座两端,安装时可以根据机架的实际安装位调整固定位置,轴承外圈嵌入轴承座的内凹型腔中,顶部设置的注油嘴可以直接连通轴承内部的滚道区域,设备日常维护时不需要拆解轴承单元,直接通过注油嘴补充润滑脂就能完成保养,减少设备停机维护的时间成本。轴承内圈采用顶丝锁紧结构,装配时将轴穿入内圈孔后,拧紧内圈上的紧定螺钉就能实现轴承与轴的轴向固定,不需要额外加工轴肩或者配置锁紧螺母,适配光轴的快速装配需求,对于中小载荷的传动场景来说,这种固定方式的可靠性完全满足使用要求。从安装边界来看,底座的两个安装孔中心距、轴承内孔直径、轴承单元整体的中心高都是选型时需要重点核对的参数,中心高决定了轴安装后距离安装面的垂直距离,安装孔中心距需要和机架上预设的固定孔位匹配,避免出现无法安装的问题;轴承的基本额定动载荷对应部件可承受的动态旋转载荷上限,额定静载荷对应静止状态下可承受的最大载荷,选型时需要结合设备实际运行的载荷大小、转速工况做匹配,避免过载导致轴承提前失效。轴承座的铸造表面做了喷漆防锈处理,适配多数常规工业环境的使用需求,外露的轴承端面设置有密封结构,可以阻挡外界的粉尘、水汽进入轴承滚道内部,减少润滑脂被污染的概率,在多粉尘的生产车间场景下,这种密封结构能有效降低轴承的磨损速度。
