带座外球面立式P207轴承单元结构

做传动结构设计的工程师大多对这类立式带座外球面轴承不陌生，在各类输送线、小型农机、轻工包装设备、食品加工机械的转轴支撑位，这类部件的出镜率极高。不同于需要配合精密轴承座安装的深沟球轴承，这类带座单元把轴承外圈与铸造型座体做了适配整合，安装时不需要额外加工复杂的轴承安装孔，直接通过座体两端的安装孔用螺栓固定在设备机架上即可，大幅降低了现场安装的调试难度，对安装面的加工精度要求也比分离式轴承结构低不少，很适合中小载荷、中低转速的传动场景使用。

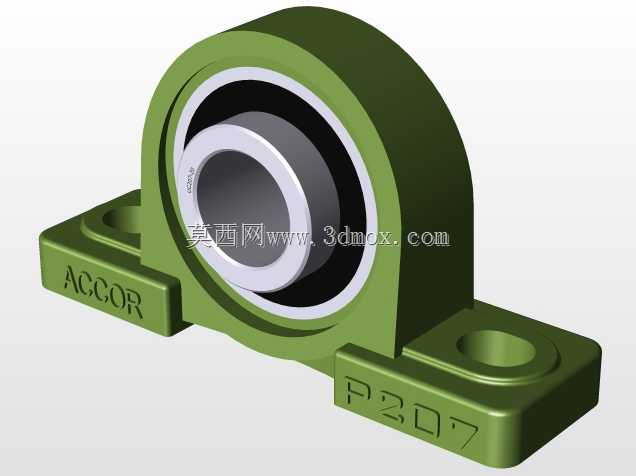

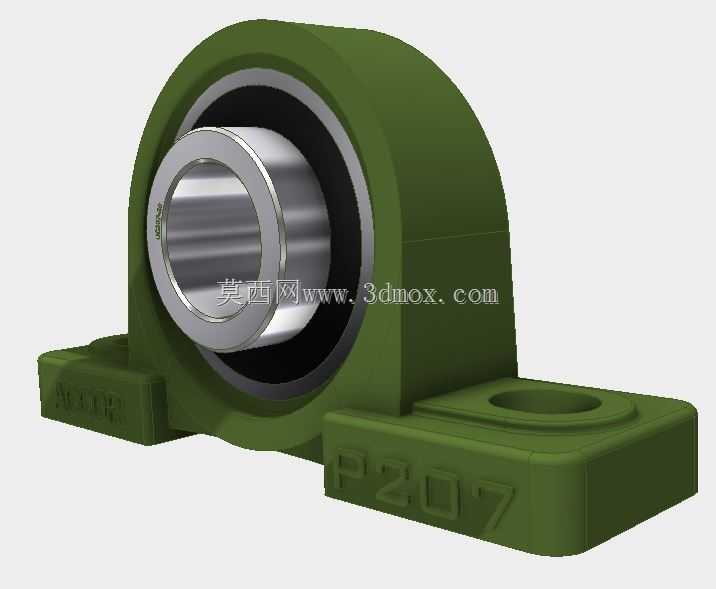

从结构设计逻辑来看，这款P207规格的轴承座采用立式菱形脚安装结构，座体底部两个安装凸台做了加厚处理，安装孔为沉孔设计，螺栓锁紧后头部不会凸出于座体表面，避免干涉周边部件的布置。座体的轴承容纳腔做了精准的球面适配，外球面轴承装入后可以允许一定范围内的轴线偏角，能补偿机架加工、安装过程中产生的同轴度误差，避免转轴运行时出现别劲、卡滞的问题，这也是这类轴承单元在长距离多支撑输送线中被广泛使用的核心原因——长轴加工本身存在直线度误差，多支撑点安装时如果用固定式刚性轴承，很容易因为同轴度偏差导致轴承早期磨损，而带调心功能的外球面座单元就能很好抵消这类误差。

轴承部分采用宽内圈设计，内圈一侧延伸出较长的定位段，转轴穿入后可以通过顶丝直接锁紧在轴上，不需要额外加工轴肩定位，对光轴的适配性很好，现场装配时不需要复杂的轴系加工工序，普通冷拔光轴截到对应长度就能直接装配使用。座体的铸造型腔在轴承承载区做了加厚过渡，从安装面到轴承外圈支撑位的壁厚做了渐变处理，既保证径向承载能力，又不会过度增加整体重量。

实际选型时需要注意安装边界，这款P207座体的中心高、安装孔间距都有标准的尺寸规范，两个安装孔的中心距适配常规的机架型材安装孔位，轴承内孔适配1又1/4英寸的轴径，也就是常说的207系列1.25英寸轴规格，选型时要核对轴径、安装空间的预留尺寸，尤其是座体顶部到安装面的高度尺寸，要和设备内部的转轴布置高度匹配，避免出现转轴与机架干涉的问题。日常运维中这类轴承的注油通道一般在座体上方，定期补充润滑脂就能满足长期运行需求，在粉尘、潮湿的工况下，配合带密封结构的外球面轴承，能有效阻挡外界杂质进入轴承滚道，延长部件的使用寿命。
