UCF203方形凸台固定螺钉锁紧枕座轴承

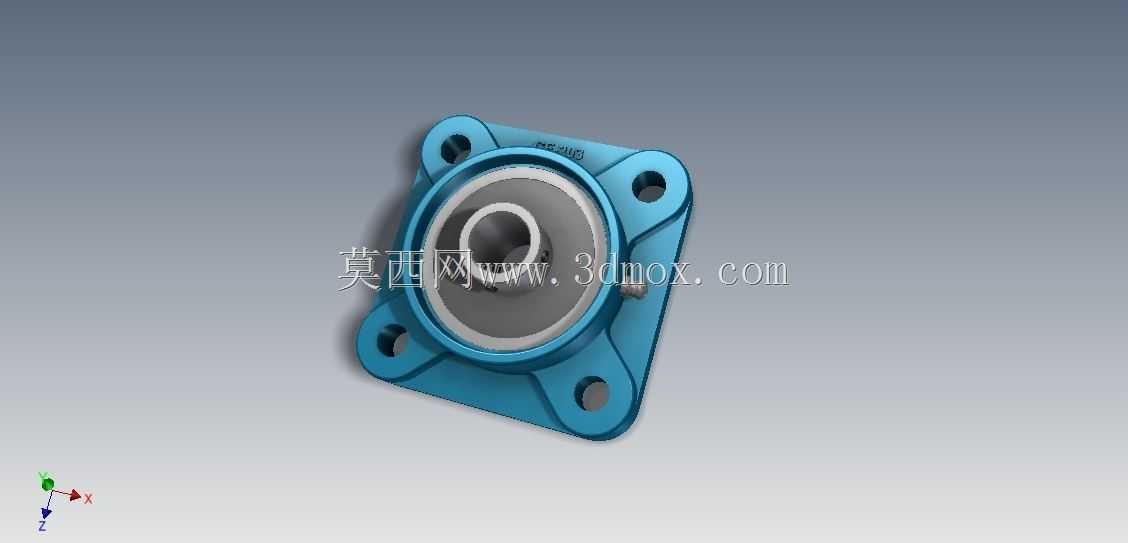

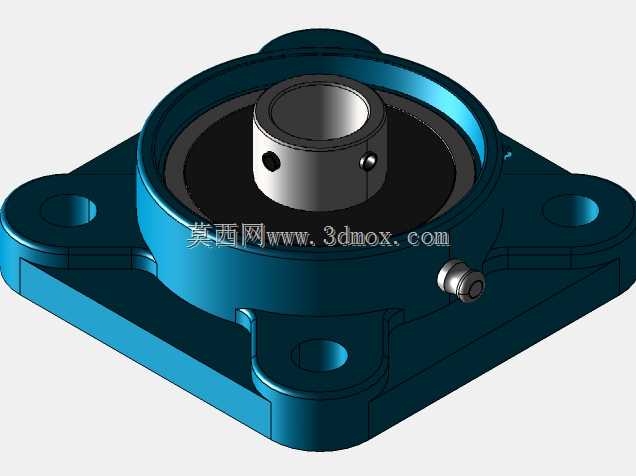

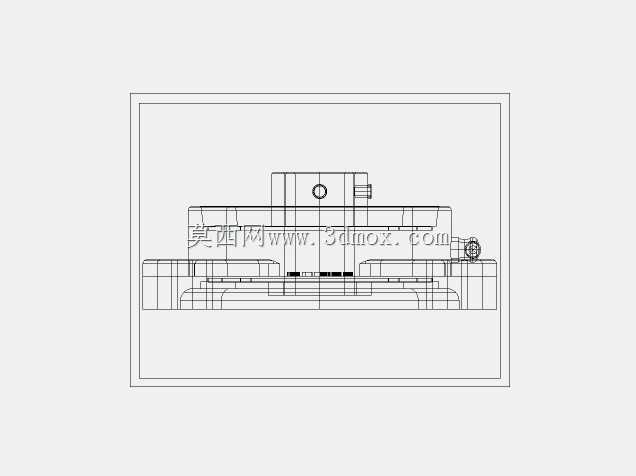

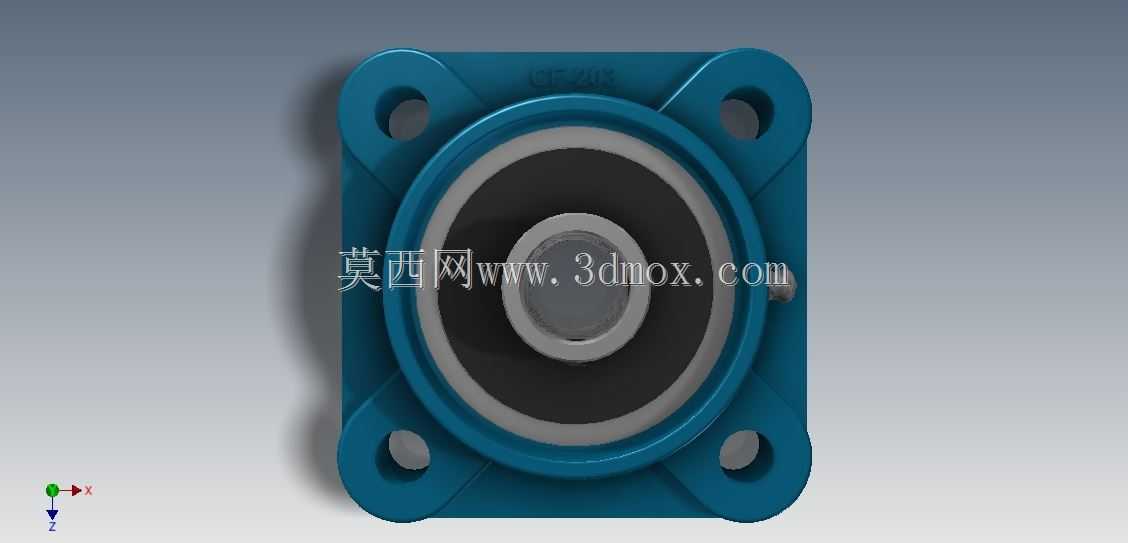

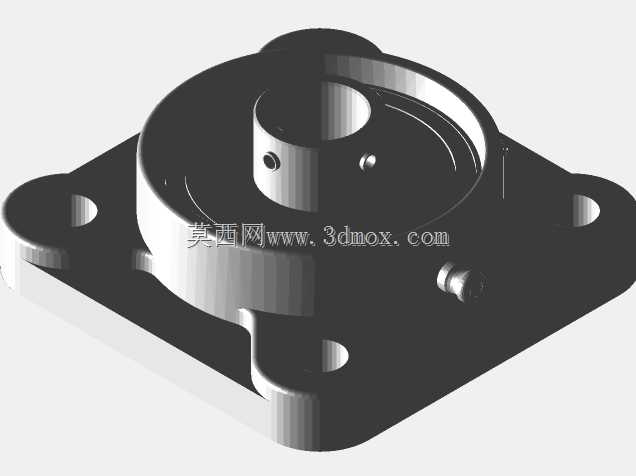

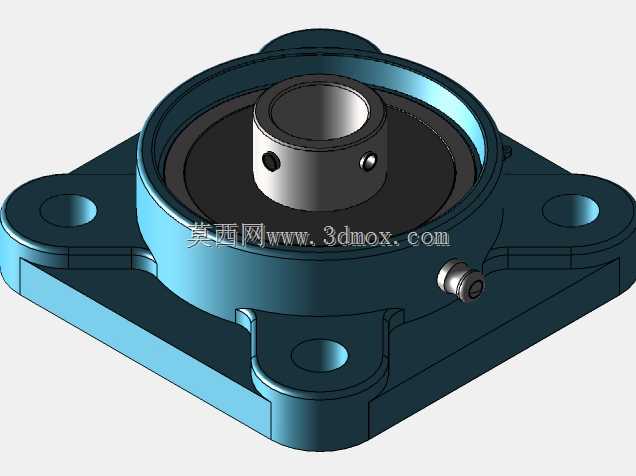

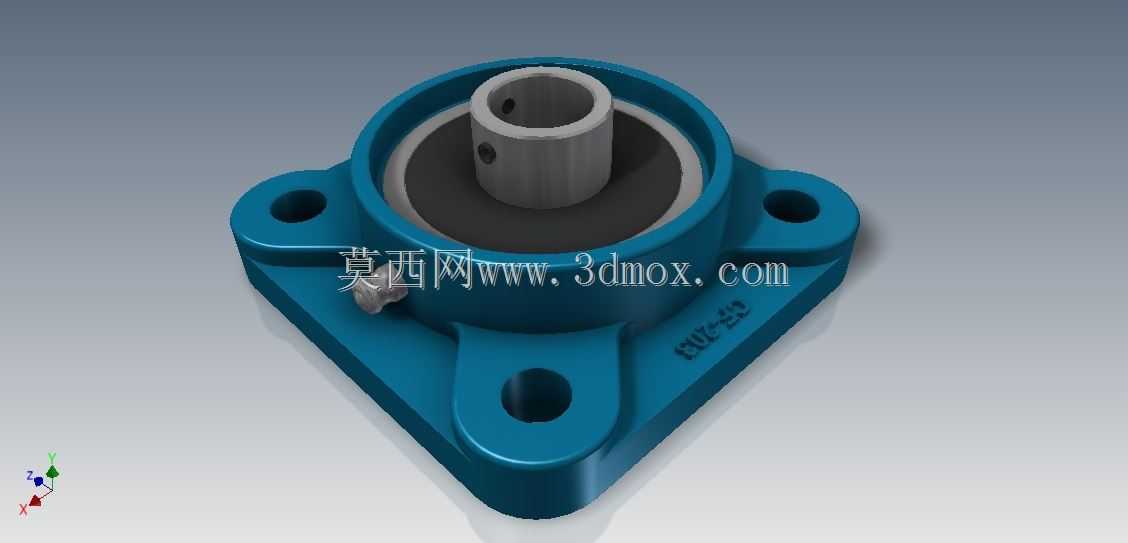

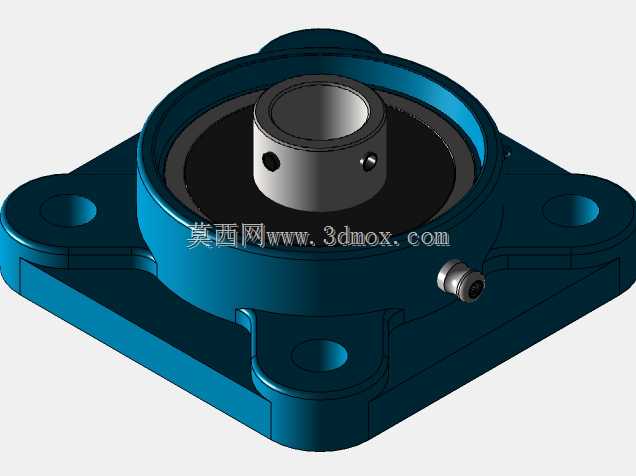

在轻工输送线、小型食品包装设备、桌面级自动化工装这类对安装空间有严格限制的场景里，带座外球面轴承的选型往往直接决定了辊筒、转轴组件的维护效率与运行稳定性，UCF203这类方形凸台枕座轴承就是针对轻载中等负荷工况开发的常用支撑部件。不同于立式座轴承只能适配单侧安装的场景，方形法兰座的四个安装孔呈90度对称分布，既可以直接锁附在设备的立式安装面板上，也能倒装在机架横梁的底面，甚至可以固定在倾斜布置的型材支架上，安装姿态的适配性远高于同内径的立式座型号。这款轴承的轴径适配尺寸为17mm，刚好匹配市面上常用的小型输送辊筒端轴、微型摆线减速机输出轴、同步带轮支撑轴的常规轴径，不需要额外加装轴套就能完成装配，对于做小型设备改型、非标工装设计的工程师来说，能省去不少轴系尺寸匹配的工作量。从结构设计逻辑来看，这款轴承采用固定螺钉锁紧的内圈固定方式，相比偏心套锁紧的结构，整体轴向尺寸更短，锁紧螺钉直接顶在轴的配合面上，对于正反转切换不频繁、冲击载荷较小的工况，锁紧可靠性完全能满足使用要求，而且装配时不需要调整偏心套的锁紧角度，现场安装的容错率更高。座体采用方形凸台结构，安装面和轴承外圈的配合位做了同轴度限位设计，四个安装孔的中心距按照通用安装规范设定，适配M10规格的安装螺栓，安装时只需要在安装面板上加工对应位置的通孔或者螺纹孔，不需要额外做定位止口就能保证轴承的安装同轴度，对于板材焊接机架这类不方便加工高精度止口的场景，这种设计能大幅降低机架的加工精度要求。轴承的密封结构采用内置接触式密封圈，能阻挡日常工况下的粉尘、少量飞溅的切削液或者食品加工场景的水渍进入轴承滚道，在常规车间环境下不需要频繁加注润滑脂就能维持较长的运行周期。做三维建模的时候，座体的铸造圆角、安装孔的沉头深度、内圈锁紧螺钉的突出高度都做了1:1的还原，导入设备总装的时候可以直接用来做干涉检查，尤其是安装面周边的预留扳手空间，完全按照M10内六角螺栓的操作空间做了尺寸校核，不会出现模型装配没问题、现场安装拧不到螺栓的情况。在做轴系布局的时候，要注意这款轴承属于固定式支撑端，只能承受径向载荷和较小的轴向载荷，如果是长轴跨距布置的场景，另一端要搭配可调式的支撑座来吸收轴的热伸长量，避免运行过程中出现轴承卡滞的问题。另外座体的四个安装孔是通孔设计，如果安装在厚度较薄的钣金面板上，要在背面加装加厚垫片来分散锁紧应力，避免长期运行后面板出现变形导致轴承同轴度超差。
